РАЗДЕЛЬНО-АГРЕГАТНАЯ ГИДРАВЛИЧЕСКАЯ СИСТЕМА ТРАКТОРОВ МТЗ-100, МТЗ-102
Гидравлическая система предназначена для управления навесными,
полунавесными, гидрофицированными прицепными сельскохозяйственными
машинами и орудиями, агрегатируемыми с трактором.
В гидросистему трактора входят: шестеренный насос НШ-32-3,
распределитель Р80-23Р, цилиндр Ц125Х 200-24 выносной цилиндр Ц80-3,
корпус гидроагрегатов с фильтром, универсальная система автоматического
регулирования положения орудий, быстросоединяемые муфты,
присоединительная арматура и органы управления. Она имеет объединенную с
рулевым управлением масляную емкость — корпус гидроагрегатов. Масло из
бака в систему рулевого управления и раздельно-агрегатную систему
забирается раздельно.
Основным цилиндром навесной системы управляют через регулятор (системой
САРГ) с помощью рычага, расположенного на правом пульте управление
Выносными цилиндрами, установленными на сельскохозяйственной машине и
соединенными с выводами раздельно-агрегатной системы трактора, управляют
через распределитель с помощью рычагов, установленных на осях в
кронштейне 4 (рис. 83), который закреплен на корпусе гидроагрегатов.
На тракторе предусмотрены три пары независимых выводов гидросистемы
(рис. 84): левые задние выводы 10, управляемые левым рычагом 5 (см. рис.
83) распределителя, правые задние — правым рычагом 6 распределителя,
правые боковые выводы 10 —с помощью среднего рычага 7 распределителя.
Рис. 83. Корпус гидравлической навесной системы:
1 — гидронасос; 2 — нагнетательный трубопровод; 3 — распределитель; 4 -
кронштейн рычагов управления распределителем; 5 — рычаг управления
левыми задними выводами гидросистемы;
6 —рычаг управления правыми задними выводами гидросистемы; 7—рычаг
управления правыми боковыми выводами гидросистемы; 8 —трубопроводы
боковых выводов гидросистемы; 9 — трубопроводы правых задних выводов; 10
— боковые выводы гидросистемы; 11 — трубопроводы левых
задних выводов.

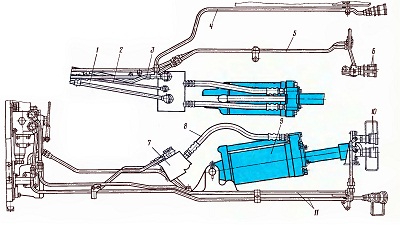

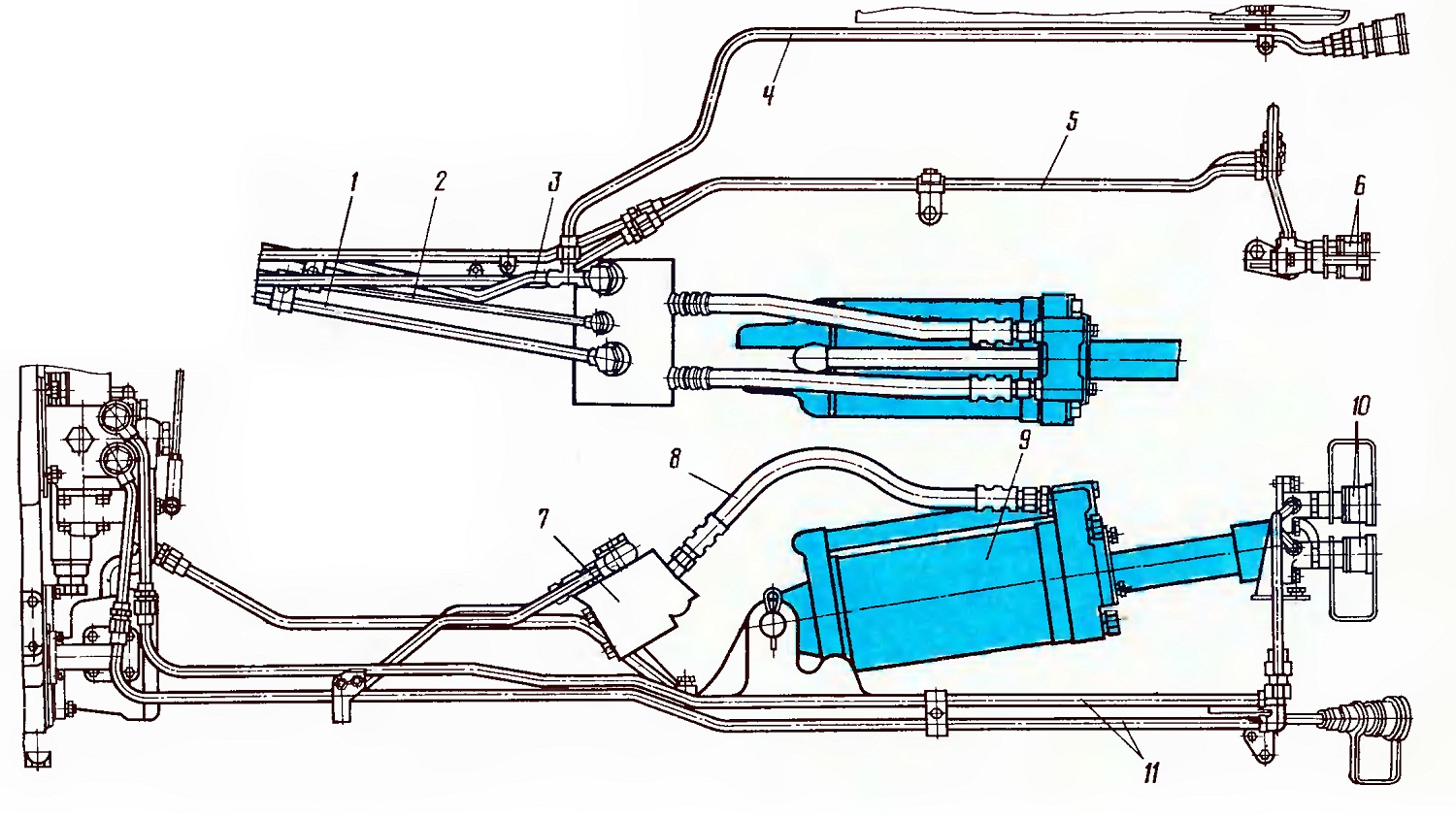

Рис. 84. Гидравлическая система трактора:
1 — нагнетательный маслопровод регулятора; 2 — канал управления; 3 —
сливной маслопровод: 4 — дренажный маслопровод (от сельскохозяйственных
машин); 5 — правые задние маслопроводы; 6 — правые задние выводы; 7
—регулятор; 8 — шланги (рукава) высокого давления; 9 — цилиндр Ц-125;
10-левые задние
выводы; 11 — маслопроводы левых задних выводов.
