Рулевой механизм поворота тракторов МТЗ-100, МТЗ-102

Рулевой механизм поворота тракторов МТЗ-100, МТЗ-102

Рулевой механизм поворота включает в себя два цилиндра 2 (рис. 81), поршни 3 которых соединены между собой штоком 4. Шток связан с поворотным валом 5 через сухарь 6 и палец 7.

На шлицах поворотного вала, установленного в двух опорах 11 и 12, закреплена сошка 10. В крышке размещен клапан 13 блокировки дифференциала заднего моста.

Масло, подаваемое от насоса-дозатора в один из цилиндров, передвигает оба поршня 3 и шток 4. В это же время масло, вытесняемое из второго цилиндра, поступает к насосу-дозатору. Шток 4

с помощью сухаря 6 и пальца 7 проворачивает вал 5 вместе с сошкой 10, которая связана с рулевыми тягами.

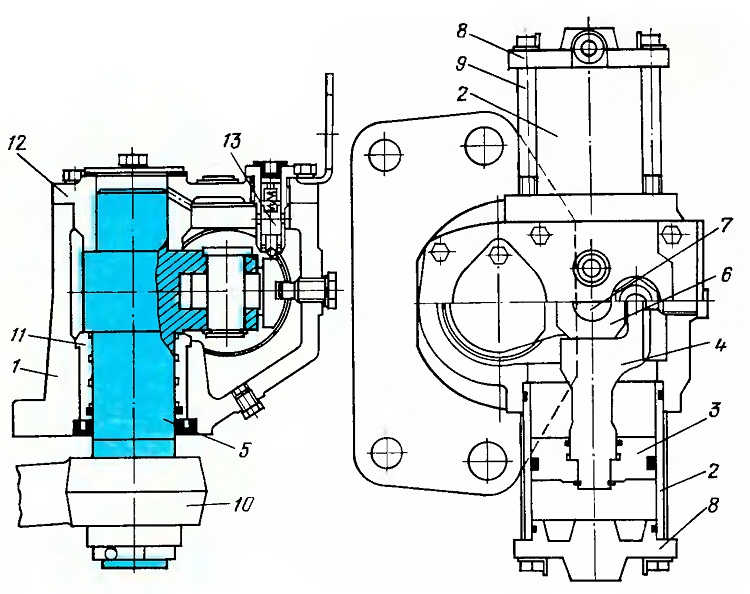

Рис. 81. Рулевой механизм:
1—корпус; 2—цилиндр; 3— поршень; 4 — шток; 5— поворотный вал; 6 —сухарь; 7—палец; 8 — крышка; 9—болт; 10 — рулевая сошка, 11 — втулка; 12 — крышка корпуса; 13— клапан блокировки дифференциала.
