Шестеренный насос НМШ-25 КП тракторов МТЗ-100, МТЗ-102

Шестеренный насос НМШ-25 предназначен для подачи масла и

создания давления в гидросистеме управления, для включения гидроподжимных муфт и обеспечения принудительного смазывания подшипниковых узлов коробки передач. Он состоит из корпуса 1 (рис. 45), двух крышек 2, ведомой 3 и ведущей 4 шестерен. Ведущая и ведомая шестерни установлены на бронзовых втулках 5.

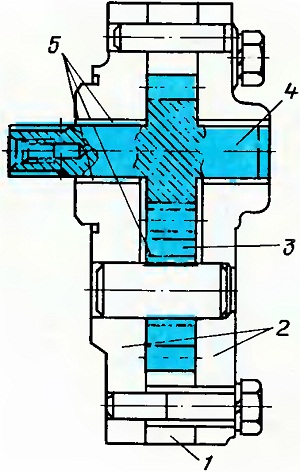

Рис. 45. Насос НМШ-25 коробки передач:
1 — корпус; 2 — крышка; 3 — ведомая шестерня; 4 — ведущая шестерня; 5 — втулка.
