Гидросистема управления коробкой передач тракторов МТЗ-100, МТЗ-102
Гидросистема управления коробкой передач (рис. 42)
предназначена для обеспечения переключения передач, смазывания
подшипников и охлаждения элементов трансмиссии трактора. Она состоит из
фильтра-заборника 1 с размерами ячейки 2,5 X 2,5 мм; шестеренного насоса
НМШ-25 (2) с приводом; предохранительного клапана 3; фильтра 4 с
тонкостью фильтрации
0,08 мм; центробежного масляного фильтра (фильтра-распределителя) 5;
направляющего распределителя 6; соединительных трубопроводов и штуцеров.

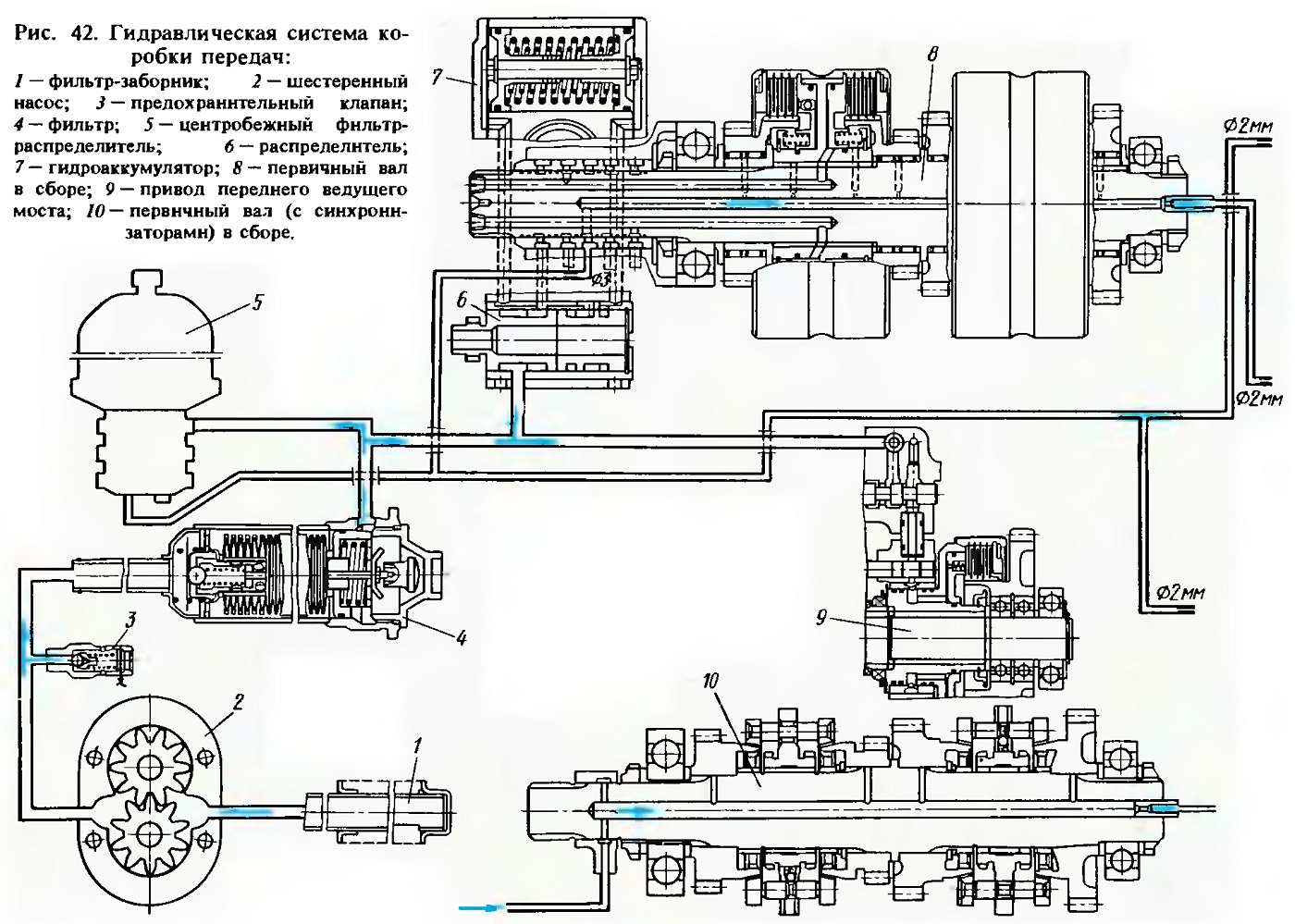

Рис. 42. Гидравлическая система коробки передач:
1 — фильтр-заборник; 2 — шестеренный 7 насос; 3 — предохранительный
клапан;
4 — фильтр; 5 — центробежный фильтр-распределитель; б — распределитель;
7 — гидроаккумулятор; 8 — первичный вал в сборе; 9 — привод переднего
ведущего моста; 10 — первичный вал (с синхронизаторами) в сборе.
