Трактор Т-16. Изменение (регулировка) колеи

Изменение колеи. Для обработки сельскохозяйственных культур с различными междурядьями передний и задний мосты СШ можно отрегулировать на различную колею: 1280, 1410, 1540 и 1800 мм - для передних колес; 1264, 1358,1562 и 1750 мм - для задних колес СШ Т-16М и Т-16МГ (у Т-16 несколько другие размеры). Для получения необходимой колеи выполните следующие операции:

- поднимите домкратом, установленным на отмеченном балансире месте, одно из направляющих колес;

- отверните гайки двух стяжных болтов балансира, расшплинтуйте палец и выньте его из поднятой част трубы балансира;

- вывинтите наконечник шарнира из трубы тяги при освобожденной контргайке или отвинтите гайку и выньте клиповой палец;

- установите корпус так, чтобы отверстие в балансире совпало с нужным отверстием в корпусе кулака, и установите на место палец;

- затяните стяжные болты и зашплинтуйте палец, отпустите колесо и уберите домкрат.

Для изменения колеи те же операции выполните на другой стороне, после чего соберите тяги рулевого управления, отрегулируйте сходимость направляющих колес и законтрите крепежные элементы.

Если требуется колея, не кратная 130 мм, одно из колес установке дальше от продольной оси самоходного шасси на расстоянии, равном расстоянию между отверстиями в корпусе кулака и двумя канавками на стержнях рулевых тяг.

Колею ведущих колес измените перестановкой дисков колес на оси и ободьев колес на дисках (рис. 105).

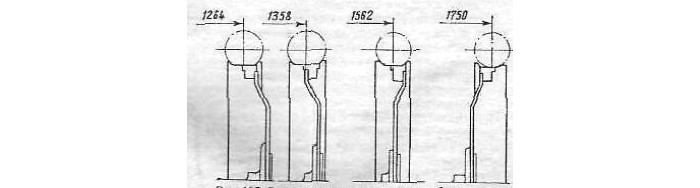

Рис. 105. Взаиморасположение диска и обода ведущего колеса для различной колеи.

При регулировке колеи ведущее колесо поднимите при помощи домкрата, который установите под соответствующий тормозной рукав.

В случае перестановки ведущих колес, под задний мост СШ установите подставки. При перестановке колес следите за тем, чтобы стрелки на шинах с надписью «Направление вращения» были направлены в сторону вращения колес при движении шасси на передачах переднего хода.

Наш требуется колея ведущих колес, не кратная 120 мм, обод одного из ведущих колес установите в положение, соответствующее следующему размеру колеи. При этом отодвиньте ведущее колесо с той же стороны, с которой отодвинуто и направляющее колесо.

На транспортных работах рекомендуется колея ведущих колес не менее 1358 мм.

Установка силовых цилиндров для совместной работы

Установка силовых цилиндров для совместной работы. Выносные силовые цилиндры для совместной работы устанавливайте в тех случаях, когда необходима большая подъемная сила (например, опрокидывание грузовой самосвальной платформы) или когда управление механизмами навесной машины должно выполняться двумя цилиндрами одновременно (волокуша ВНШ-3 и др.).

При сборке:

- вверните в отверстия одного из силовых цилиндров два тройника 1 (рис. 106), а в отверстия второго цилиндра - прямые штуцеры 2;

- отверните защитные пробки-заглушки с прямых штуцеров на передней стенке корпуса распределителя;

- присоедините накидными гайками к штуцерам 8 распределителя и к прямым концам тройников 1 силового цилиндра два резиновых шланга 6 и 7 так, чтобы шланг 7 от отверстия с меткой "II" соединился с нижним тройником силового цилиндра, а от отверстия "О" - с верхним. При подсоединении шлангов к гнездам на верхней стенке корпуса распределителя замените шланги с штуцерами на шланги с поворотными угольниками, присоедините накидными гайками к обоим тройникам силового цилиндра шланги 3, 5 и затяните гайки;

- запустите двигатель трактора Т-16 и установите рычагом подачи топлива среднюю частоту коленчатого вала;

- вручную опустите штоки обоих цилиндров в крайнее положение, заполните нижние шланги 5 и 7 чистым дизельным маслом и присоедините шланг 5 к нижнему штуцеру 2 второго цилиндра;

- переведите передний рычаг 4 распределителя в положение "Подъем";

- после подъема штока обоих цилиндров в крайнее верхнее положение наполните чистым дизельным маслом верхние шланги 6 и 3 и присоедините их к штуцеру 2 второго цилиндра;

- переведите передний рычаг 4 распределителя в положение "Опускание", штоки обоих цилиндров плавно опустятся в нижнее положение, а рычаг возвратится в нейтральное положение;

- установите оба цилиндра на шасси в местах, предусмотренных схемой навески орудий, указанной в инструкции по эксплуатации навешиваемой машины.

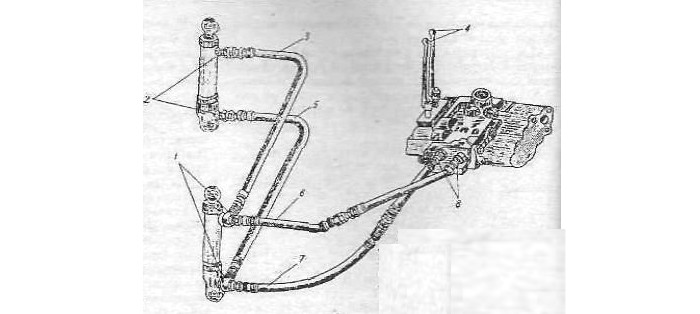

Рис. 106. Схема соединения силовых цилиндров для совместной работы:

1 - тройник; 2 - штуцеры прямые; 3, 5, 6, 7 - шланги; 4 - рычаги распределителя; 5 - штуцеры распределителя.

Трактор Т-16. Установка силовых цилиндров для раздельной работы

Установка силовых цилиндров для раздельной работы. Присоединение цилиндров по этому варианту выполняйте в тех случаях, когда гидравлическую систему предполагается использовать для управлении двумя выносными цилиндрами, работающими независимо друг от друга.

При сборке выполните следующие операции:

- вверните в выводные отверстия нижних и верхних полостей силовых цилиндров прямые штуцеры 1 (рис. 107);

- отверните защитные пробки-заглушки с прямых штуцеров на передней стенке корпуса распределителя;

- к штуцерам распределителя присоедините накидными ганками резиновые шланги 3 и 4;

- запустите двигатель и переведите рычаг подачи топлива на средние обороты;

- заполните чистым дизельным маслом шланг 4, присоединенный к отверстию с меткой "П", опустите до отказа шток одного из цилиндров и накидной гайкой присоедините второй конец шланга к нижнему штуцеру цилиндра;

- переставьте рычаг 5 распределителя в положение подъема;

- после того, как шток цилиндра поднимется в крайнее верхнее положение и рычаг автоматически возвратится в нейтральное положение, наполните дизельным маслом второй шланг 3, присоединенный к отверстию с меткой "О", и накидной гайкой прикрепите его к верхнему штуцеру силового цилиндра;

- переведите передний рычаг распределителя в положение опускания.

Шток должен опуститься в нижнее положение. Для установки второго цилиндра:

- выверните пробки из отверстий на верхней стенке корпуса распределителя;

- присоедините к этим отверстиям с помощью болтов концы шлангов 6 с поворотными угольниками.

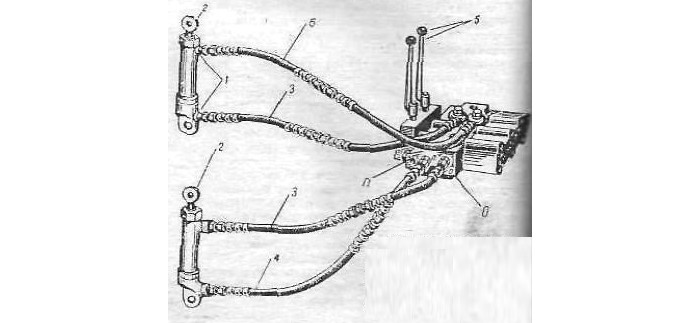

Рис. 107. Схема соединения силовых цилиндров для раздельной работы:

1 - прямые штуцеры; 2 - штоки цилиндров; 3, 4, 6 - шланги; 5 - рычаги распределителя.

Присоединение шлангов к выносному силовому цилиндру выполните аналогично указанному выше для первого цилиндра. Однако при этом помните, что шланг от отверстия с меткой «ПП» нужно присоединить к низшему штуцеру цилиндра, а от отверстия с меткой «О» - к верхнему штуцеру, расположенному со стороны выдвижения штока.

В случае, если после присоединения силовых цилиндров как по первому так и по второму вариантам гидравлическая система не обеспечивает плавного поднятия или опускания штоков силовых цилиндров, удалите воздух, попавший а внутренние полости. Для этого при минимальных устойчивых оборотах двигателя сначала переведите рычаг распределителя в положение "Подъем", поочередно ослабьте накидные гайки крепления шлангов к нижним штуцерам цилиндров и держите их ослабленными до исчезновения в сливаемом масле пузырьков воздуха. Затем затяните накидные гайки, переведите рычаги распределителя в положение опускания и выполните ту же операцию с накидными гайками верхних штуцеров силовых цилиндров. Удалив воздух, проверьте уровень масла в картере заднего бруса и, если необходимо, долейте чистое масло. Для плавного опускания платформы или рабочих органов сельскохозяйственных навесных орудий соединительных штуцерах составных шлангов устанавливают замедлительные клапаны.
