Трактор Т-16. Система пуска дизельного двигателя Д-16

Для пуска рассматриваемых дизелей Т-16 применяется электрический стартер. Облегчение проворачивания коленчатого вала, когда осуществляется пуск при низких температурах окружающего воздуха, обеспечивается декомпрессионным механизмом. Дополнительно в системе пуска: у дизеля Д-16 имеется специальное устройство для подачи в цилиндры вместе с подогреваемым воздухом паров дизельного топлива, а у дизеля Д-21А - свеча накаливания для подогрева всасываемого воздуха.
Устройство для облегчения запуска дизеля Д-16 при низких температурах действует следующим образом.
Ручным пусковым насосом 3 (рис. 48) подкачивают дизельное топливо, которое по топливопроводу 4 поступает к форсунке 1, установленной на впускном коллекторе. Топливо распыляется форсункой и попадает на спираль накала, смонтированную во впускном коллекторе. Таким образом, при запуске двигателя, в его цилиндры попадают нагретый воздух и пары топлива, что значительно облегчает запуск.

Рис. 48. Устройство дли облегчения запуска двигателя Д-16 при пониженных температурах:
1 - пусковая форсунка; 2 - болт крепления поворотного угольника; 3 - подкачивающий насос; 4 и 5 - топливопроводы; 6 и 7 - прокладки.

Спираль накала (рис. 49) состоит из непосредственно спирали 6, изготовленной из нихромовой проволоки, центрального электрода 5, изоляционной втулки 2, шайбы 3 и корпуса 4, ввертываемого во впускной коллектор. Для включения спирали применена кнопка включения ВК-50, смонтированная на раме сиденья шасси.
Ручной пусковой насос в системе пуска дизельного двигателя Т-16 (рис. 50) состоит из бронзового или дюралевого корпуса 6, внутри которого перемещается шток 3 с двумя резиновыми уплотнительными манжетами на конце. Через штуцер 11 с всасывающим клапаном 7 в полость корпуса засасывается дизельное топливо из бака. В штуцере установлен сетчатый фильтр 9. Через нагнетательный клапан 1 в штуцере 10 топливо под действием усилия, приложенного к штоку, нагнетается к пусковой форсунке.

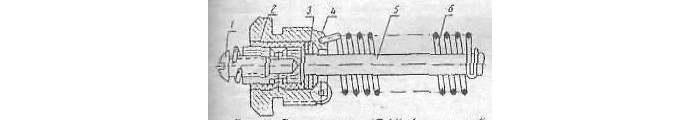

Рис. 49. Спираль накала (Д-16):
1 - зажимной винт; 2 - изоляционная втулка; 3 - изоляционная шайба; 4 - корпус; 5 - центральный электрод; 6 - спираль.

Рис. 50. Подкачивающий пусковой насос (Д-16):
1 - нагнетательный клапан; 2 - пружина всасывающего клапана; 3 - шток; 4 - гайка крепления насоса; 5 - рукоятка насоса; 6 - корпус насоса; 7 - всасывающий клапан; 8 - прокладка; 9 - фильтр; 10 и 11 - штуцер.

Насос гайкой 4 закрепляют на штампованном кронштейне, расположенном на сиденье водителя.
Пусковая форсунка центробежного типа (рис. 51) состоит из корпуса 1, стопора 2, фильтра 3, центробежной направляющей 4 и сопла 5.

Рис. 51. Пусковая форсунка (Д-16):
1 - корпус; 2 - стопор; 3 - фильтр; 4 - центробежная направляющая; 5 - сопло.

Работает система пуска дизеля следующим образом. Топливо, нагнетаемое в корпус форсунки, через отверстие в стопоре 2 и сетку фильтра 3 поступает к центробежной направляющей 4.
Вследствие расположения отверстий на касательной в боковых стенках направляющей топливо приобретает вращательное движение и выбрасывается через сопло 5 в виде мелкораспыленного широкого конуса.
