4.9. ТОРМОЗНАЯ СИСТЕМА ТРАКТОРА Т-150К

Тормозная система трактора состоит из колесных тормозов, установленных на каждом колесе трактора, и центрального (стояночного) тормоза, установленного на валу привода к переднему мосту раздаточной коробки.


4.9.1. Центральный тормоз

Центральный тормоз служит для торможения трактора на стоянке, удержания его на подъеме или уклоне, а также для экстренной остановки при отказе в работе колесных тормозов. Управление центральным тормозом осуществляется рычагом, установленным на полу кабины.

Центральный тормоз (рис. 65) ленточного типа установлен на валу привода к переднему мосту раздаточной коробки. Он состоит из барабана 11, тормозной ленты 5 с колодками 9, кронштейна 14, тяги 12 с регулировочной гайкой 10, кронштейнов 7, оттяжных пружин 6, регулировочных болтов 8, тяги 4 и рычага 1. Тормозная лента 5 стальная, с чугунными колодками. Рычаг 1 тормоза установлен на кронштейне в кабине и фиксируется храповым устройством.

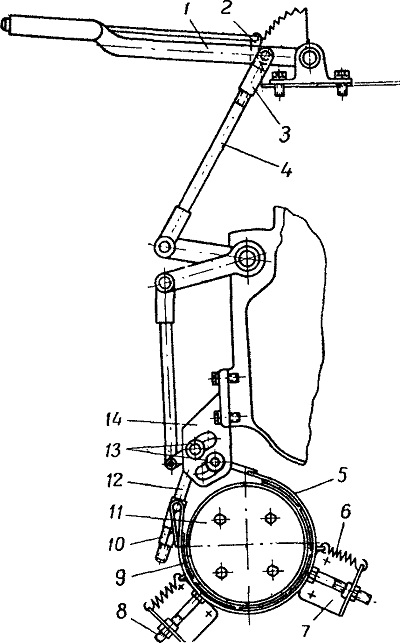

Рис. 65. Центральный тормоз:
1— рычаг; 2 — защелка, 3 — регулировочная вилка; 4 — тяга; 5 — лента; 6 — оттяжная пружина; 7, 14 — кронштейны; 8 — регулировочный болт; 9.— колодка; 10 — регулировочная гайка; 11 — барабан; 12 — тяга; 13 — пальцы.
