РАМА ТРАКТОРОВ Т-150 И Т-150К

Разборка рамы трактора Т-150К

Для разборки используют стенд-кантователь ОР-6297 ГОСНИТИ и специальные подставки. Вначале разъединяют на стенде переднюю и заднюю части рамы, предварительно сняв усилитель опоры шарнира и вынув оси вертикального шарнира. Затем разбирают заднюю часть рамы. При этом снимают бугель задней опоры, вынимают полукольцо фиксации трубы горизонтального шарнира, соединяют переднюю и заднюю опоры шарнира, снимают хомутик уплотнения горизонтального шарнира, проставочное кольцо и шайбы, вынимают трубу горизонтального шарнира с промежуточной опорой задней карданной передачи, снимают уголок кронштейнов редуктора вала отбора мощности и выпрессовывают штифты фиксации верхней оси навески. Снимают с корпуса шарнира поворотные рычаги крепления силовых цилиндров и следящей тяги. Втулки горизонтального шарнира выпрессовывают на 40-тонном прессе ГАРО-2135-1, используя приспособление ОР-6305 ГОСНИТИ.

Приспособление состоит из основания с фиксатором для установки втулок при запрессовке, которое при помощи двух штанг связано с верхней плитой. Верхняя плита основания подпружинена, и в ней просверлено отверстие для установки корпуса шарнира.

В комплект приспособления входит оснастка для выполнения операций по установке и горизонтального шарнира и приспособления на пресс, а также операций по выпрессовке и запрессовке втулок горизонтального шарнира.

Максимальное усилие приспособления 40*10000 Н (4 • 10000 кгс), диаметр отверстия 310 мм, величина хода верхней плиты 140 ±5 мм, суммарное усилие пружин 1600 Н (160 кгс), масса без комплекта оснастки 78 кг, с комплектом 140 кг, габаритные размеры 620 х 485 х X 380 мм.

На рисунке 86 показаны положения приспособления при выпрессовке и запрессовке втулок горизонтального шарнира.

Допустимые при ремонте зазоры и натяги в сопряжениях деталей рамы трактора Т-150К приведены в таблице 59.

При разборке рамы трактора Т-150 выпрессовывают большие и малые втулки из кронштейнов направляющих колес и вывертывают пресс-масленки.

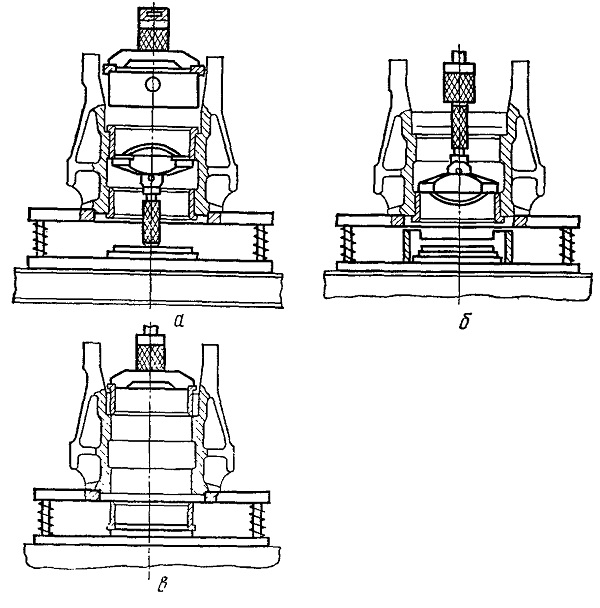

Рис. 86. Положения приспособления ОР-6305 ГОСНИТИ при выпрессовке и запрессовке втулок горизонтального шарнира:
а — выпрессовка верхней втулки; б —1 выпрессовка нижней втулки; в — запрессовка втулки.
