Ремонт деталей подвески кареток и гидроамортизатора трактора Т-150

К основным дефектам подвески кареток и гидроамортизатора относятся трещины, изломы, повреждение резьбы, ослабление посадки цапф и штифта в кронштейне каретки, змятины колпака опорного катка, обломы усиков стопорного стакана корпуса уплотнения, поломка пружины и потеря ее упругости (табл. 53).

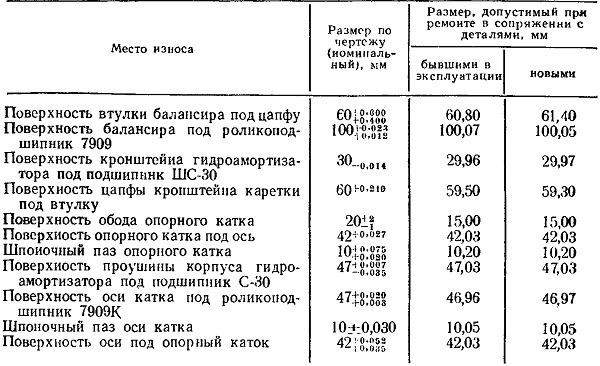

Таблица 53. Размеры изнашиваемых поверхностей деталей подвески кареток и гидроамортизатора

Изношенные по ободу опорные катки восстанавливают методом электрошлаковой наплавки. Для этого используют наплавочную установку ОКС-7755-2 ГОСНИТИ. Установка состоит из наплавочного агрегата, электрошкафа и многопостового сварочного выпрямителя ВКСМ-1000-1-1.

Наплавляемый каток зажимают между габаритными дисками. К цилиндрическим поверхностям дисков подводят охлаждающую воду, которая совместно с габаритными дисками и катком образует ванну для расплавленного наплавочного материала. В качестве наплавочного материала используют проволоку Св-0,8 диаметром 2...3 мм с присадочным легирующим порошком и флюсом. В зону наплавки проволоку подают специальными роликами. Производительность установки при толщине наплавляемого слоя 10 мм составляет 18...23 катка в смену. Установленная мощность электрооборудования 76 кВт, габаритные размеры установки 1240 х 1000 х 1880 мм, масса 777 кг.

При износе поверхности опорного катка под ось и шпоночного паза обжимают ступицу, дорнуют поверхность отверстия до диаметра

42+0,027 мм и калибруют напроход поверхность шпоночного паза до размера 10:мм.

Поврежденный колпак опорного катка удаляют и приваривают новый колпак.

Изношенные поверхности оси катка наплавляют с последующей механической обработкой до номинального размера.

Поверхности отверстий балансира под роликоподшипник и втулку восстанавливают в таком порядке: растачивают отверстие под роликоподшипник до диаметра 100,8 мм, а под втулку — до 70,6-0,1 мм, проводят местное осталивание отверстий до диаметров соответственно 99,6+0,10 и 69,6+0,15 мм, а затем их растачивают до 100 и 70+0,046 мм. При этом несоосность отверстий под роликоподшипники не должна превышать 0,1 мм, а под втулки — 0,05 мм. Взаимный перекос поверхностей отверстий под роликоподшипники и втулки должен быть не более 0,05 мм на длине шеек.

Поврежденные резьбовые отверстия балансира рассверливают, нарезают резьбу под ремонтные пробки, устанавливают их на эпоксидном составе, сверлят в них отверстия и нарезают резьбу. Смещение осей восстановленных отверстий от их поминального расположения допускается не более 0,25 мм.

Поверхность проушины корпуса гидроамортизатора под подшипник восстанавливают местным осталиванием.
