КОНЕЧНАЯ ПЕРЕДАЧА ТРАКТОРОВ Т-150 И Т-150К

Разборка конечной передачи тракторов Т-150 и Т-150К

 Отсоединенную от ведущего моста конечную передачу разбирают на стенде для разборки и сборки планетарных редукторов ОР-6276 ГОСНИТИ, который унифицирован со стендом для разборки главных передач ОР-6316 ГОСНИТИ И отличается от него только конструкцией скобы для установки и крепления ремонтируемой сборочной единицы. Стенд ОР-6276 ГОСНИТИ укомплектован набором технологической оснастки для выполнения разборочно-сборочных работ.

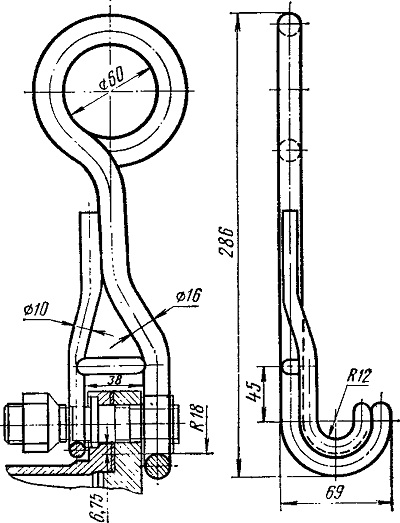

рис. 63. Захват для планетарного редуктора

Перед установкой на стенд с планетарного редуктора трактора Т-150К снимают тормозной барабан и крышку, предварительно вывернув из нее пробку.

При помощи захвата (деталь 70.7878-6631, рис. 63) и кран-балки планетарный редуктор устанавливают на поворотную скобу стенда. Снимают специальную шайбу и упорную пластину с водила, вынимают полуось с солнечной шестерней и водило.

Отвертывают контргайку, снимают промежуточную шайбу и отвертывают гайку со штифтом.

Снимают корпус с картера планетарного редуктора, ступицу с эпициклической шестерней и внутренним кольцом роликоподшипника, вал ступицы заднего моста с внутренним кольцом роликоподшипника и уплотнением, снимают торцевое уплотнение. Разъединяют ступицу с эпициклической шестерней, сняв стопорные кольца.

Выпрессовывают с картера редуктора наружные кольца роликоподшипников 2007122 (рис. 64, а) и 7224 (рис. 64, б). Спрессовывают внутренние кольца роликоподшипников с вала ступицы заднего моста (рис. 64, в) и ступицы планетарного редуктора (рис. 64, г). Из вала ступицы выпрессовывают уплотнение (манжета 1-55 х 80 — 1, ГОСТ 8752 — 70) (рис. 64, д).

Вставив шлицевым концом полуось в шлицевое гнездо стенда, отогнув концы замковой шайбы, отвертывают специальную гайку и снимают со шлицов солнечную шестерню.

Водило разбирают в такой последовательности: снимают упорные пластины, выпрессовывают оси сателлитов и снимают сателлиты.

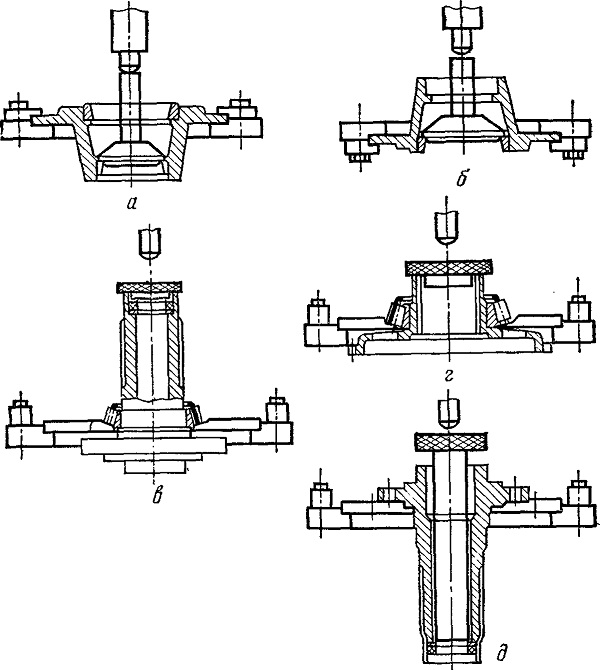

Рис. 64. Положения приспособлений стенда ОР-6276 во время разборки планетарного редуктора:
а и б — выпрсссовка колец подшипников из картера планетарного редуктора; в — спресовка кольца подшипника пала ступицы заднего моста: г- спрессовка кольца подшипника со ступицы планетарного редуктора; д — выпрессовка уплотнения.
