Сборка распределителя коробки передач трактора Т-150К

 Запрессовывают в крышку втулку сектора, вставляют три перепускных клапана и завертывают пробки. Клапаны должны передвигаться в своих каналах под действием собственной массы.

Устанавливают в направляющую фиксатора ролик и запрессовывают его ось. Раскернивают ось ролика в трех местах с двух сторон.

Устанавливают в крышку с клапанами сектор, сальник, обойму с войлочным кольцом и шпонку. Устанавливают сектор в положение второй передачи. При этом риска на торце сектора должна располагаться по оси симметрии боковой крышки. Вставляют фиксатор и пружину в боковую крышку, ввертывают пробку фиксатора и навертывают на пробку гайку, установив между ними шайбу. Момент переключения фиксатора должен составлять 8...10 Н-м (0,8...1,0 кгс-м). Запрессовывают в корпус распределителя втулку заподлицо с корпусом. Втулка и корпус должны быть одной размерной группы. Вставляют в отверстие корпуса распределителя золотник, устанавливают прокладки и крышки так, чтобы метка золотника совпала с меткой сектора и расположилась в вертикальной плоскости.

Собранный распределитель испытывают на стенде КИ-4200 со специальной приставкой. При этом устанавливают и закрепляют распределительный шланг стенда со штуцером плиты, включают стенд, устанавливают дросселем 5 (рис. 44) давление в магистрали распределителя 1,0...1,5 МПа (10...15 кгс/см2). Затем поочередно переключают все положения золотника распределителя, при этом золотник должен переключаться без заедания; давление должно быть только в той передаче, которая определяется положением золотника; при каждом переключении поршень гидроаккумулятора должен совершать возвратнопоступательное движение; не должно быть течи по всем сопряжениям и резьбе.

Испытания производят, применяя масло М-10Г, нагретое до 70 °С.

Проверяют момент переключения золотника, поставив рычаг переключения в положение, соответствующее второй передаче. Момент должен быть равен 900 ± 200 Н • м (90±20 кгс -м). При несоответствии момента техническим условиям следует отрегулировать механизм фиксации золотника винтом.

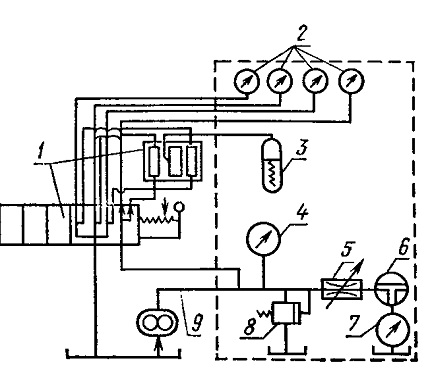

Рис. 44. Схема установки распределителя на приставку стенда К.И-4200:
1 — распределитель; 2 — нанометры; 3— гидроаккумулятор приставки; 4 — манометр стенда; 5 — дроссель нагнетательной системы; 6 — трехходовой кран; 7 — счетчик 1ИЖУ-25; 8 —предохранительный клапан; 9 .— маслопроводы подсоединения насоса.
