КОРОБКА ПЕРЕДАЧ ТРАКТОРОВ Т-150 И Т-150К

Разборка гидроаккумулятора коробки передач трактора Т-150К


Ее выполняют при помощи пресса или приспособления, так как для разжатия его пружин требуется усилие 6000 Н (600 кгс). Порядок разборки гидроаккумулятора: снимают крышку гидроаккумулятора и прокладку, вывертывают пробку, вынимают поршень, пружины и днище гидроаккумулятора, снимают с поршня прокладку и уплотнительное кольцо.
При разборке гидроподжимной муфты снимают шестерни в сборе. Выпрессовывают втулки с подшипниками, снимают проставочные и стопорные кольца, выпрессовывают подшипники из шестерен и спрессовывают с втулок. Снимают стопорные кольца, упорные ведущие и ведомые диски. При снятии поршня и пружин используют приспособление, показанное на рисунке 41. Приспособление состоит из подставки

1, к верхней плите которой прикреплен пневмоцилиндр 5, прижимной скобы 2 и фиксирующей шайбы 3 с вырезом. Гидроподжимную муфту ставят на верхнюю плиту подставки, а на муфту устанавливают скобу и фиксируют шайбой. При движении штока 4 пневмоцилиндра вниз сжимаются пружины гидроподжимной муфты. Затем снимают кольцо, освобождают пружины, снимают нажимную втулку, пружины, поршень, уплотнительные резиновое и чугунное кольца. Если необходимо, выпрессовывают сливные клапаны. Такие же операции повторяют при разборке другой гидроноджимной муфты.

Следует иметь в виду, что па ремонтных предприятиях используют также приспособления для разборки гидроподжимных муфте гидравлическим или пневматическим приводом механизма сжатия пружин.

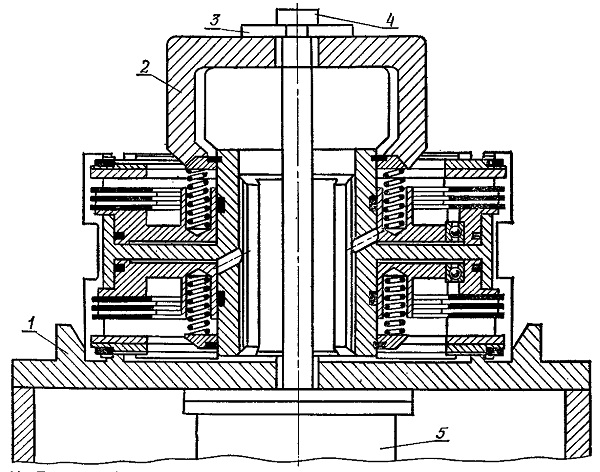

Рис. 41. Приспособление для разборки и сборки гидроподжимных муфт:
1 — подставка; 2 - прижимная скоба; 3 — фиксирующая шайба; 4 — шток пневмоцилиндра;
5 — пневмоцилиндр.
