Регулировка подшипников опорных катков трактора Т-74

Регулировка подшипников опорных катков трактора Т-74

Осевой зазор роликоподшипников определяют передвижением катков наружу и внутрь с помощью ломиков, заложенных между катками и балансиром. Если осевой зазор превышает 0,5 мм, подшипники необходимо отрегулировать, Роликоподшипники нужно регулировать в следующем порядке;

1) снять каретку с цапфы;

2) отвернуть гайки и съемником снять катки с осей,

3) отвернуть болты, крепящие корпуса уплотнения;

4) снять корпуса уплотнений и промыть подшипники и уплотнения в чистом дизельном топливе; удалить необходимое количество регулировочных прокладок;

5) установить корпуса уплотнения на место; завернуть до отказа болты, ударить несколько раз медным молотком по концам оси, и, не проворачивая оси, нажать на нее с одной и с другой стороны; если при этом осевой зазор не будет ощущаться и ось будет вращаться от небольшого усилия руки, то подшипники отрегулированы правильно, если ось будет вращаться туго, то необходимо добавить по одной-две прокладки на сторону и снова проверить осевой зазор;

6) для предотвращения повреждения резинового чехла при надевании катка сжать пружину до высоты 27—29 мм и связать ее в двух-трех местах ниткой (если она не связана); собрать уплотнение на ступице катка и напрессовать каток на ось; при этом нужно следить за правильной посадкой шпонки в оси катка;

7) завернуть до отказа гайку крепления катка и застопорить ее замковой шайбой;

8) надеть каретку на цапфу, отрегулировать осевой зазор в креплении каретки и закрепить ее болтом;

9) после регулировки подшипников смазать опорные катки, как указано выше.

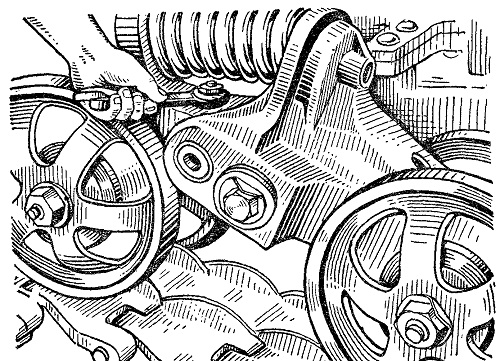

Рис. 45. Затяжка гайки клина оси качания.

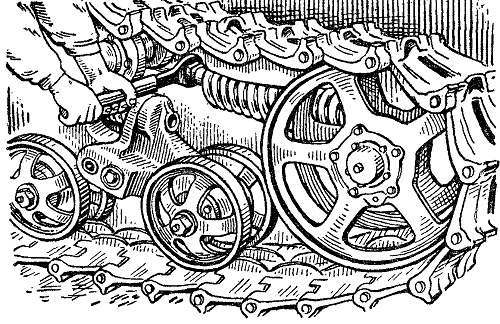

Рис. 46. Регулировка натяжения гусеницы.
