На фланце картера маховика дизеля крепится двигатель ПД-10М-2 с
одноступенчатым редуктором, с механизмом выключения и обгонной муфтой
мощностью 10 л. с. при 3500 об/мин коленчатого вала.
Запуск пускового двигателя осуществляется стартером, питающимся от
аккумуляторной батареи.
Стартер прикреплен к картеру пускового двигателя с помощью кожуха,
закрывающего маховик с зубчатым венцом.
При неисправности стартера или питающей его аккумуляторной батареи
пусковой двигатель можно пустить вручную. Для этого нужно снять стартер
с кожухом пускового двигателя, вывинтив болты и отвернув гайки, крепящие
кожух к фланцу, а затем вставить концевой узел шнура в один из пазов на
гребне канавки и намотать шнур в канавку маховика в направлении,
указанном стрелкой. Быстрым рывком за рукоятку шнура разматывают шнур с
маховика, сообщая коленчатому валу двигателя вращательное движение.
Пусковой двигатель не имеет самостоятельной системы охлаждения, а
присоединен к системе охлаждения дизеля. Во время работы пускового
двигателя вхолостую в его водяной рубашке и небольшой части водяной
рубашки дизеля возникает местная термосифонная циркуляция, при которой
пусковой двигатель быстро прогревается, а вся остальная система
охлаждения дизеля остается холодной. По этой причине не допускается
работа пускового двигателя вхолостую более 2 мин.
Детали кривошипного механизма смазываются маслом, содержащимся в горючей
смеси, подаваемой в цилиндр двигателя. Излишек масла, скопляющийся на
дне картера, нужно периодически спускать через сливную пробку.
Разбирать пусковой двигатель следует только в
закрытом помещении. Снимая цилиндр, нельзя поворачивать его, иначе стык
поршневого кольца может попасть против окна и цилиндр будет трудно
снять.
При замене поршневых колец и при растачивании цилиндра нужно иметь в
виду, что у работающего пускового двигателя кольца, проходя против окон,
слегка выступают за пределы цилиндра. Поэтому во избежание удара острой
кромкой кольца о кромку окна края окон при заводском изготовлении
цилиндров пускового двигателя скругляют (радиусом 0,4—0,6 мм). При
износе стенок цилиндра края окон снова заостряются. Чтобы избежать
повреждения поршневого кольца и поршня, нужно после замены поршневых
колец, а в особенности после растачивания и шлифования цилиндра
проверить чистоту кромок окон и обязательно скруглить их указанным выше
радиусом.
Зеркало цилиндра после ремонта должно быть доведено до 9-го класса
чистоты.

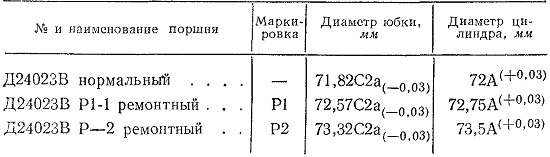

Нормальные и ремонтные диаметры поршня и цилиндра

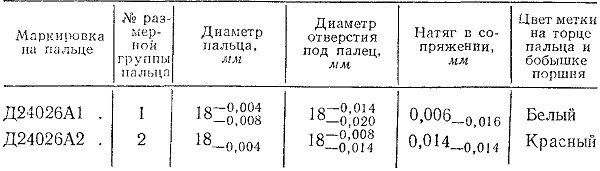

даны в табл. 7. Данные о диаметрах и посадки поршневого пальца в
бобышках поршня приведены в табл. 8.
Таблица 7
Таблица 8
Чтобы не заменять работающий и еще годный поршень
новым в случае нарушения посадки поршневого пальца, изготовляют
ремонтные пальцы Д24026АР1 диаметром 18,2—0,006
мм без цветной метки на торце. Такой палец должен быть посажен в
предварительно исправленные отверстия бобышек с натягом 4—16 мк.
Посадку поршневого пальца в бобышки поршня и выпрессовку пальца
необходимо производить только с предварительным нагревом поршня до 100°
С. При посадке пальца в поршень без нагрева возможно коробление и даже
поломка поршня.
Отверстие во втулке верхней головки шатуна при установке пальца
ремонтного размера должно быть развернуто, чтобы зазор между пальцем и
втулкой был равен 22—38 мк. Практически это означает, что несмазанный
палец, вставленный во втулку верхней головки шатуна, должен
проворачиваться от руки и перемещаться под действием собственного веса
без поперечного качания. При сборке поршень и палец нужно комплектовать
одинаковой размерной группы (по диаметру отверстия в поршне и пальце).
В случае износа цилиндра необходимо сначала расточить цилиндр на
ближайший ремонтный размер, а затем поставить соответствующий ремонтный
поршень. Не допускается ставить поршень ремонтного размера в изношенный
и нерасточенный цилиндр.
При замене поршневых колец хромированное кольцо должно быть верхним.
Ставить поршень с хромированным кольцом в нерасточенный работавший
цилиндр не следует.
Зазор в роликовом подшипнике нижней головки шатуна должен быть в
пределах 8—20 мк. Это достигается специальной комплектовкой шатуна,
роликов и пальца кривошипа, которые при изготовлении сортируются по
диаметрам следующим образом; пальцы кривошипа — на три размерные группы,
через 4 мк, ролики — на десять размерных групп, через 2 мк, отверстия
нижней головки шатуна — на двенадцать групп, через 4 мк.
