2.1. СХЕМЫ КОМПОНОВКИ МИНИ-ТРАКТОРОВ


Мотоблоки с задним расположением двигателя

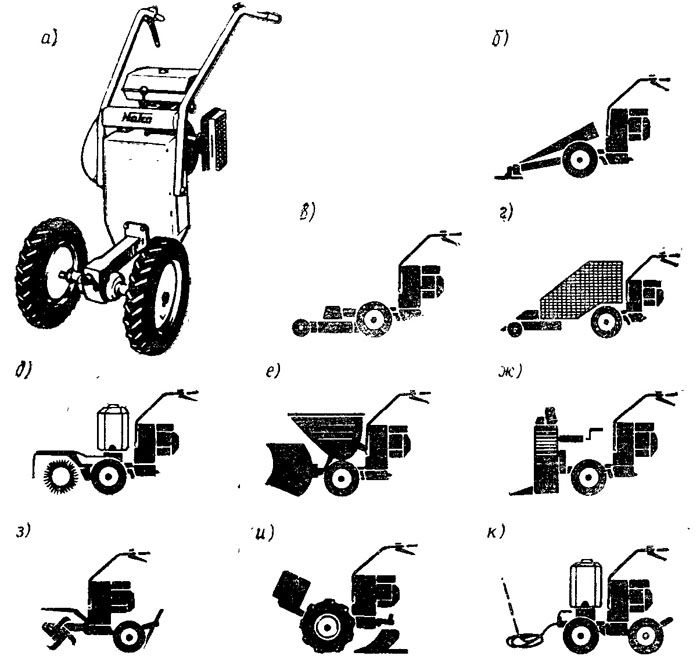

3. Мотоблоки с задним расположением двигателя, у которых в отличие от первой компоновочной схемы двигатель вынесен относительно ходовых колес назад (см. рис. 1.11). Коленчатый вал двигателя и входной вал трансмиссии расположены вдоль продольной оси мотоблока в плоскости, перпендикулярной к оси ведущих колес. Так выполнены отечественные мотоблоки М-3 и «Риони-2», мотоблоки зарубежных фирм «Грейвели» (США), «Рапид» (Швейцария), «Хако» (ФРГ) и др. Интересной является компоновочная схема мотоблоков фирмы «Хако вариетти» (Hako variette, ФРГ) (рис. 2.3). Двигатель мотоблока расположен сзади и установлен на колесах через специальный брус. Смена орудий, агрегатируемых с мотоблоком, обеспечивается посадкой их на этот брус, а включение привода этих орудий осуществляется при установке автоматически. Быстроразъемное соединение для привода активных органов орудий упрощает монтаж орудий и их регулировку, а следовательно, повышает эффективность их использования.
