Трактор ДТ-175С. Насосы гидросистемы
На дизеле установлены два шестеренных насоса:
НШ50У-3 гидронавесной системы трактора и НШ10Е-3 для подачи масла в
гидроусилитель механизма управления сцепления.
Насос НШ50У-3 состоит из корпуса 5 (рис. 66) с крышкой 1, ведущей 2 и
ведомой 4 шестерен, подшипников 3 и 6 и уплотняющих деталей. В корпусе
насоса имеются две полости (всасывающая и нагнетающая). Масло
переносится шестернями из всасывающей полости в нагнетательную.
Конструкция насоса НШ10Е-3 (рис. 67) аналогична.

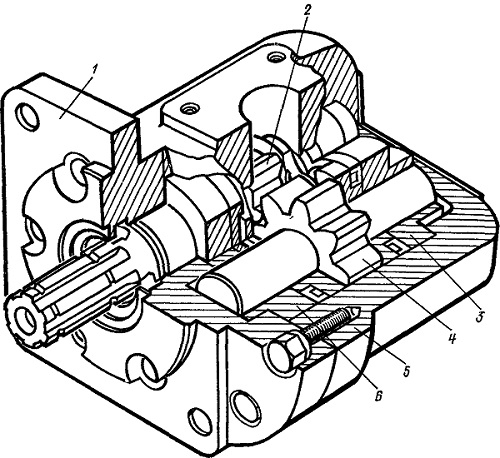

Рис. 66. Шестеренный насос:
1 — крышка; 2 — ведущая шестерня; 3 и 6 - подшипники; 4 - ведомая
шестерня; 5 — корпус насоса.

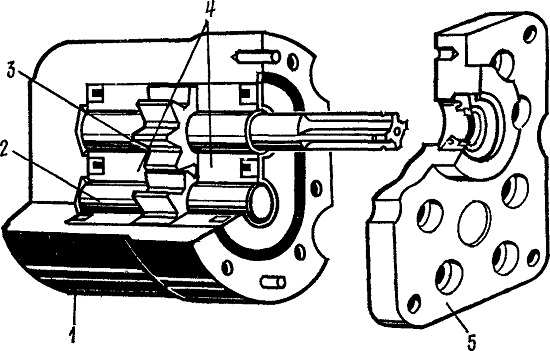

Рис, 67. Шестеренный насос НШ10Е-3:
1 — корпус насоса; 2 - ведомая шестерня; 3 - ведущая шестерен; 4 -
подшипник; 5 - крышка.
