Топливный насос дизеля СМД-18Н трактора ДТ-75Н

Для подачи в цилиндры в строго определенные моменты дозированных порций топлива на дизеле с левой стороны установлен четырехплунжерный насос (рис. 20). Топливный насос крепится четырьмя болтами к картеру распределительных шестерен и дополнительно снизу двумя болтами к специальному кронштейну.

В корпусе насоса на двух шариковых подшипниках 2 вращается кулачковый валик 28. Валик насоса получает вращение от шестерни привода, с которой в зацеплении находится шлицевая втулка 4, установленная на переднем конце валик а. На хвостовике валика установлена шестерня 21 привода регулятора, а между вторым и третьим кулачками расположен эксцентрик 30 для привода подкачивающей помпы. Валик насоса вращается в два раза медленнее, чем коленчатый вал дизеля. Расположение кулачков на валике соответствует порядку работы цилиндров дизеля: 1—3—4—2. Над кулачковым валиком в корпусе насоса поступательно перемещаются толкатели, передающие движение от кулачков плунжерам.

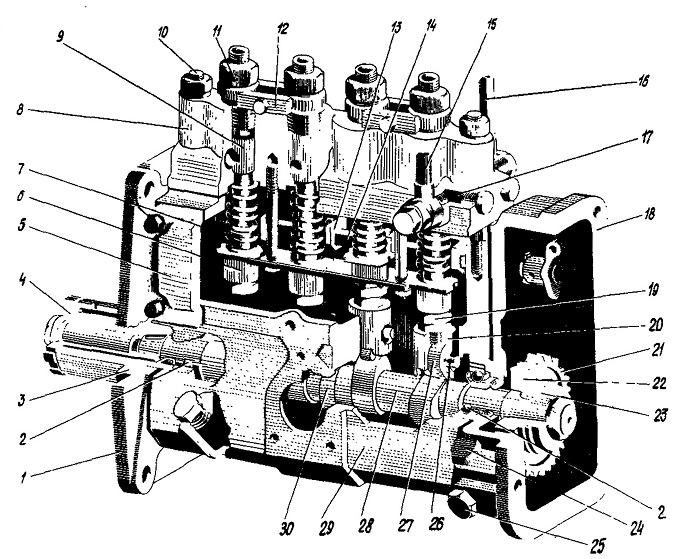

Рис. 10. Насос топливный:
1 — плита крепления насоса на дизеле; 2 —подшипник шариковый; 3— фланец установочный; 4 — втулка шлицевая; 5 — крышка; 6— тарелка; 7 — пружина возвратная; 8 — головка; 9— гильза; 10— шпилька; 11—штуцер; 12—накладка; 13—хомутик; 14 — рейка; 15 —топливопровод перепуска излишков топлива из головки насоса в подкачивающую помпу; 16 — трубка подачи топлива к топливному насосу от фильтра тонкой очистки; 17-П-образный канал; 18—фланец крепления регулятора; 19—болт регулировочный; 20 — корпус толкателя; 21 — шестерня привода регулятора; 22 — сухарь резиновый; 23 — втулка; 24 — пробка заливного отверстия; 25—-пробка сливного отверстия; 26— ось толкателя; 17 — ролик; 28 — валик кулачковый; 29—корпус топливного насоса; 30 — эксцентрик
2 Трактор ДТ-75Н

Четыре плунжерные пары вместе с возвратными пружинами 7, нагнетательными клапанами с седлами и штуцерами 11 смонтированы в головке 8, которая крепится на верхней плоскости корпуса насоса с помощью двух шпилек 10 с гайками.

Штуцеры удерживаются от проворачивания накладками 12. К штуцерам подсоединяются топливопроводы высокого давления.

Для подвода топлива к плунжерным парам в головке насоса выполнен П-образный канал 17. К одному концу канала подсоединен топливопровод 16 от фильтра тонкой очистки, а к другому — топливопровод 15 перепуска излишков топлива из головки насоса в подкачивающую помпу. В штуцере этого топливопровода смонтирован перепускной клапан.

Толкатель состоит из корпуса 20, внутри которого на оси 26 вращается ролик 27. Сверху в корпус толкателя ввернут регулировочный болт 19 с контргайкой, с помощью которого регулируется момент начала подачи топлива плунжером.

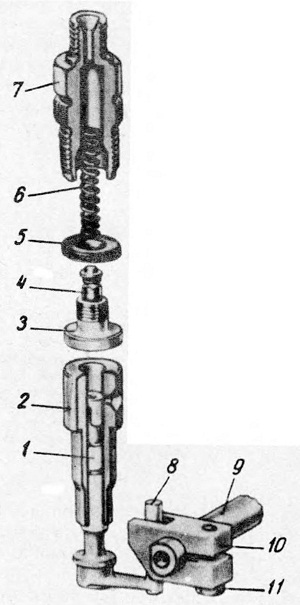

Рис. 21. Плунжерная пара:
1 — плунжер; 2 — гильза; 3 — седло нагнетательного клапана; 4 — клапан нагнетательный; 5 — прокладки; 6 — пружина; 7 — штуцер; 8—поводок; 9 — рейка топливного насоса; 10 — хомутик; 11 — болты

Плунжерная пара (рис. 21) является основным насосным элементом и состоит из плунжера 1, гильзы 2. Плунжер и гильза представляют собой прецизионную пару и проходят специальную притирку, поэтому распаровывать их нельзя.

На нижнюю часть плунжеров напрессованы поводки 8, которые посредством хомутиков 10 соединены с рейкой 9, Хомутики на рейке зажимаются болтами 11.

Седло 3 с нагнетательным клапаном 4 поджимается к гильзе 2 штуцером 7, внутри которого находится пружина 6. Между седлом и штуцером установлена уплотнительная прокладка I.

На нижние заплечики плунжеров опираются тарелки 6 (рис. 20), которые служат упором для пружин 7.

В нижней части корпуса насосе имеется фланец для установки подкачивающей помпы, а также отверстия для заливки и слива масла, закрытые пробками 25 и
24.

Для осмотра и регулировки насоса с правой и левой стороны корпуса имеются люки, закрытые крышками 5.

Масляная полость насоса объединена с масляной полостью регулятора.

При вращении кулачкового валика 10 (рис. 22) толкатели 9 под воздействием кулачков совершают возвратно-поступательное движение: вверх поднимаются кулачком, вниз — под действием пружины. Движение от толкателей передается плунжерам. Когда плунжер перемещается вниз, через окно 8 в гильзе топливо заполняет полость 4 над плунжером (положение I). При движении плунжера вверх часть топлива вытекает обратно в канал головки, пока плунжер не перекроет впускное окно 8.

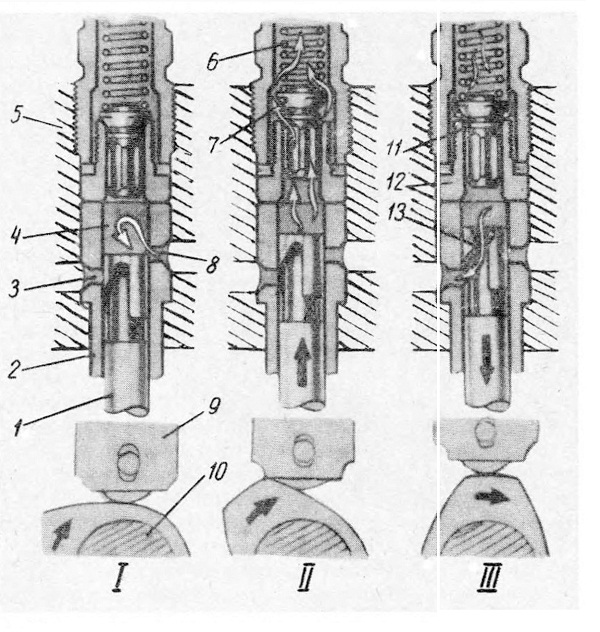

Рис. 22. Схема работы топливного насоса:
1 — плунжер; 2 — гильза; 3 — окно перепускное; 4 — пространство надплунжерное; 5 — головка насоса; 6 — пружина; 7 — клапан нагнетательный; 8 — окно впускное; 9—толкатель; 10— валик кулачковый; 11 — поясок разгрузочный; 12 — седло клапана; 13 — кромка проточки плунжера

Продолжая двигаться вверх, плунжер сжимает оставшееся топливо и, как только давление в надплунжерном пространстве станет достаточным для преодоления усилия пружины 6, нагнетательный клапан 7 поднимается, и топливо нагнетается по трубке высокого давления в форсунку (положение II).

Топливо подается в форсунку до тех пор, пока винтовая кромка 13 на плунжере не откроет перепускное окно 3 в гильзе (положение III), через которое оставшееся в надплунжерном пространстве топливо перетекает в канал головки насоса.

Давление топлива в надплунжерном пространстве при этом резко снижается, и нагнетательный клапан 7 под действием пружины 6 опускается на седло 12.

При опускании нагнетательного клапана разгрузочный поясок 11 способствует отсасыванию некоторого количества топлива/из трубки высокого давления. В результате давление в трубке снижается и подача топлива к форсунке прекращается. Таким образом, разгрузочный поясок клапана обеспечивает четкую посадку иглы распылителя форсунки.

Количество топлива, подаваемого в цилиндры, зависит от величины рабочего хода плунжера, то есть от момента закрытия впускного окна 8 верхней кромкой плунжера до открытия перепускного окна 3 винтовой кромкой 13. Это достигается

поворотом плунжеров на некоторый угол, которые управляются рейкой 14 (рис, 20) топливного насоса.
