ПРИВОД ГИДРОНАСОСА НШ-50Л-2 ТРАКТОРА ТТ-4
Привод гидронасоса (рис. 48) состоит из шестерни 1, закрепленной на валу
2, и кулачковой муфты 4, установленной на шлицевом конце вала ведущей
шестерни гидронасоса. Вал вращается
в двух шариковых подшипниках 7,8 и имеет на правом
конце кулачки, которые входят в зацепление с кулачковой муфтой 4.
Перемещение муфты осуществляется вилкой 15, соединенной с
рычагом включения 14. Рычаг включения фиксируется в
установленном положении шариковым фиксатором 9.
Включение и выключение насоса (рис. 49) производите только на
неработающем двигателе. В случае длительной работы трактора без
применения гидросистемы насос выключайте.

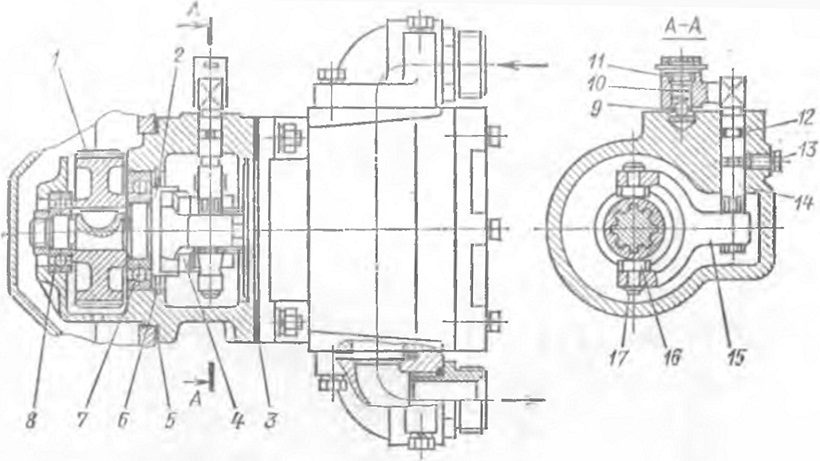

Рис. 48. Привод гидронасоса НШ-50Л-2:
1 — шестерня; 2 — нал; 3,5 — прокладки; 4 — кулачковая муфта; 6, 17 —
стопорные кольца; 7. в — подшипники; 9 — шариковый фиксатор; 10 ~
пружина; 11 -- упор; 12 — уплотнительное кольцо; 13 — стопорный винт; 14
— рычаг включения; 15 —
вилка; 16 — сухарик
ПРИВОД ГИДРОНАСОСА НШ-10ЕЛ ТРАКТОРА ТТ-4
Привод насоса (рис. 50) шестеренчатый невыключающийся. Шестерня 4
привода закреплена на фланце вала 5. Вал вращается в двух шариковых
подшипниках 6 и 8, установленных в корпусе
привода. Внутри вала имеется шлицевое отверстие, в
которое входит хвостовик вала ведущей шестерни насоса.

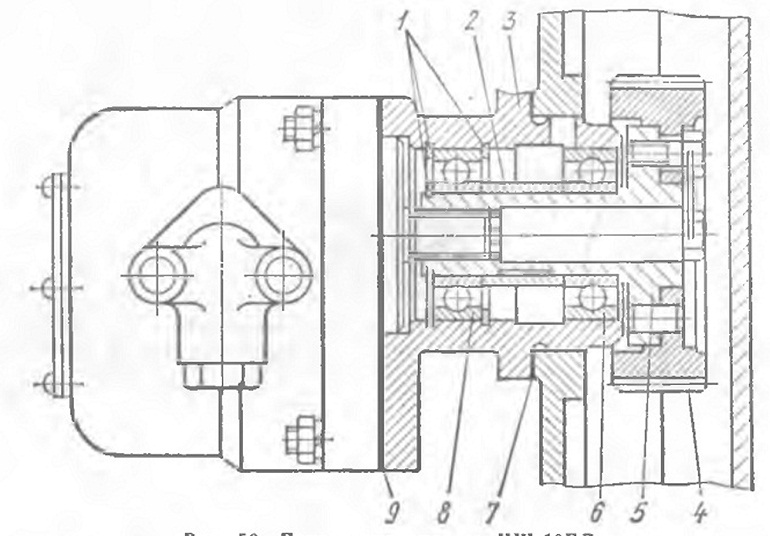

Рис. 50. Привод гидронасоса НШ-10ЕЛ:
1 — стопорные кольца; 2 — втулка; 3 — корпус; 4 — шестерня;-
6 — вал; 6, 8 — подшипники; 7, 9 прокладки
