Форсунка двигателя А-01МЛ трактора ТТ-4

Форсунка двигателя А-01МЛ трактора ТТ-4

На двигателе применяют форсунку (рис. 32) закрытого типа о многодырчатым распылителем 15 и гидравлически управляемой иглой 16. Распылитель форсунки имеет четыре сопловых отверстия и прикреплен гайкой 13 к нижнему торцу корпуса 12. Игла

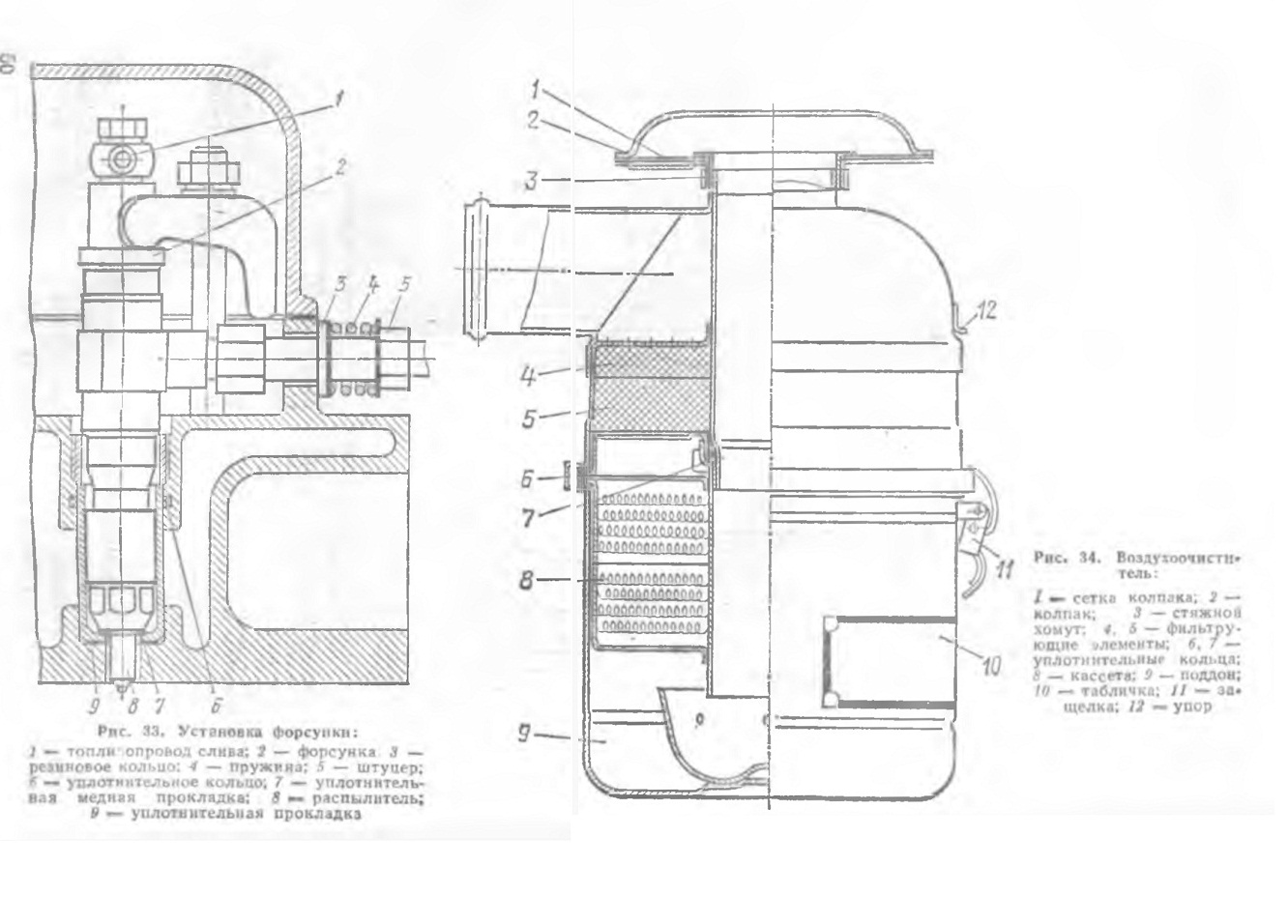

и корпус распылителя составляют прецизионную пару. Топливо, попавшее в полость расположения пружины форсунки, поступает через зазор между иглой и корпусом распылителя в топливопровод слива 1 (рис. 33), затем сливается через сливную трубку. Форсунка установлена в латунном стакане головки цилиндров, который уплотнен в головке резиновым кольцом 6 и уплотнительной прокладкой 9. Под торцом гайки распылителя установлена медная прокладка 7 толщиной 0,7 мм. Установка прокладки другой толщины и диаметра приводит к зависанию иглы распылителя

и, как следствие, падению мощности.

Штуцер форсунки 5 уплотнен в головке цилиндров резиновым кольцом 3 с поджатием пружиной.

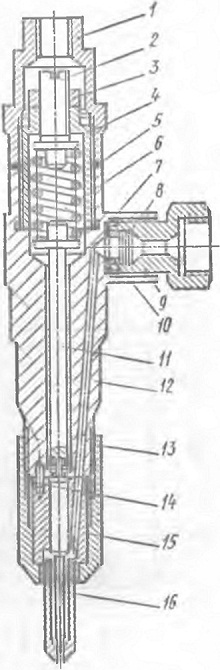

Рис. 32. Форсунка:
1 — колпак форсунки; 2 — регулировочный винт; 3 — контргайка; 4--стакан пружины; 5. 7 — прокладки; 6- пружина; 8 — фильтр; 9 — штуцер; 10 — распорная втулка; 11 — штанга иглы распылителя; 12 — корпус форсунки; 13 — гайка распылителя; 14 — штифт: 15 — распылитель; 16 — игла распылителя

Воздухоочиститель двигателя А-01МЛ трактора ТТ-4

Очистка воздуха, поступающего в цилиндры двигателя, производится воздухоочистителем с масляной ванной (рис. 34). Воздух в воздухоочиститель поступает через сетку 1 в колпаке 2.

Первичная очистка воздуха происходит благодаря контакту его с маслом в поддоне 9 и капроновой набивкой кассеты 8. Окончательная очистка воздуха производится фильтрующими элементами 4 и 5, после которых воздух поступает в цилиндры двигателя. Поддон с корпусом воздухоочистителя уплотнен резиновыми кольцами 6 и 7.
