172. Назначение плавких предохранителей и автоматических выключателей лифта
Плавкие предохранители служат для защиты электрического оборудования и сети от длительных перегрузок и токов короткого замыкания. Плавкими предохранителями защищают главным образом установки относительно небольшой
мощности с номинальным напряжением до 500 В.
Плавкие предохранители используют в лифтах для защиты слаботочных цепей
управления; системы сигнализации и освещении от короткого замыкания.
Предохранитель типа ПРС (рис. 48) состоит из фибрового корпуса, обоймы,
плавкой вставки, и контактов, которые одновременно служат и для
крепления предохранителя к токоведущим выводам. При коротком замыкании
предохраняемой цепи плавкая вставка сгорает и цепь разрывается. Под
действием высокой температуры фибра разлагается и выделяет газ,
способствующий гашению Дуги, которая возникает при разрыве цепи.
Наиболее распространены также предохранители пробочные и с кварцевым
заполнением.
Автоматические выключатели. Основными защитными аппаратами, применяемыми
на лифтах, являются автоматические выключатели, предназначенные для
защиты станции управления и электродвигателей от токов короткого
замыкания и токовых перегрузок. Автоматические выключатели выпускают для
лифтов нескольких типов, например АП50-ЗТМ; А3114/1; АЕ2036-10РУЭ и др.
Выключатели типа АП50 (рис. 49) выпускают с тепловым расцеплением
перегрузки. Автоматические вщлючатели типа АП50-ЗМТ применяют для защиты
от перегрузок в цепях электродвигателя привода дверей.
Структура условного обозначения автоматического выключателя типа
АП50-ЗМТ следующая: АП50 — серия автоматических выключателей; 3 — число
полюсов; МТ — комбинированный (электромагнитный и тепловой).
Устанавливают на лифтах пассажирских и грузопассажирских жилых и
административных зданий (в качестве выключателя цепей управления и цепей
электродвигателя привода дверей) при грузоподъемности лифтов 500, 1000,
320 кг в скорости 1,4; 1,0; 0,71 м/с, питание осуществляется от сети
напряжением 220—380 В.

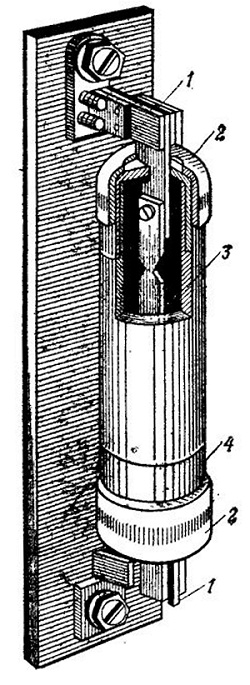

Рис. 48. Плавкий предохранитель ПРС
1 — контакты; 2 — латунные колпачки; 3 — плавкая вставка из цинковою
сплава; 4 — фибровая трубка

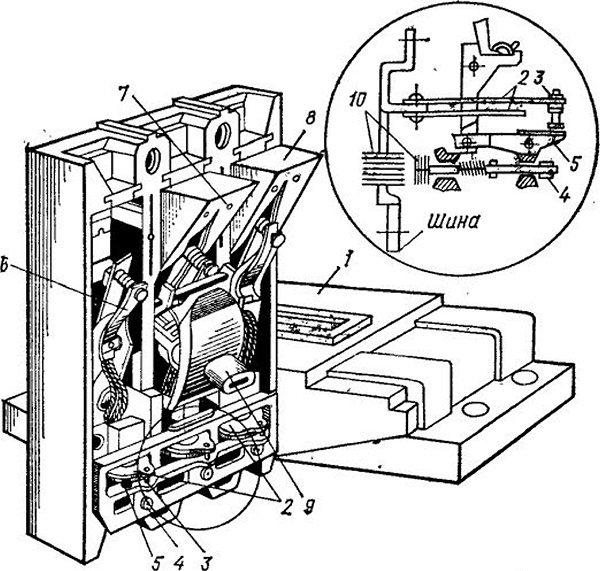

Рис. 49. Автоматический выключатель
1 — крышка; 2 — биметаллические пластинка; 3 — регулировочный винт; 4 —
рычаг; 5 —рычаг (поворотный); 6 — полюс; 7 —решетка; 8 — каркас;
9 — рукоятка; 10 — расцепитель
