§ 35. ПУСКОВАЯ ЭЛЕКТРОАППАРАТУРА ЖЕЛЕЗНОДОРОЖНЫХ  КРАНОВ, ЕЕ НАЗНАЧЕНИЕ И УСТРОЙСТВО

Электрозащитные панели, жилы и провода железнодорожных кранов

В современных электросхемах широко используются так называемые защитные панели. Они представляют собой щитки, на которых смонтированы комплекты пускорегулирующей аппаратуры: контакторы, магнитные пускатели, различного рода реле, обеспечивающие нормальную работу оборудования, агрегатов, автоматически реагирующие на все ненормальности их работы.

В качестве защиты электрооборудования крана от короткого замыкания или от повышенного тока применяются плавкие предохранители, состоящие из корпуса, вставляемого в гнезда-губки, и плавкой вставки. При увеличении тока в сети выше допустимого плавкая вставка расплавляется и сеть обесточивается.

Для передачи электрической энергии применяются провода, кабели и шнуры.

Проводом называется голая или изолированная одна или несколько проволок. Изолированный провод имеет токопроводящие жилы, заключенные в изолированную оболочку (резиновую, винилитовую, полихлорвиниловую и т. д.).

Жилой называется одна или несколько скрученных между собой проволочек, не изолированных друг от друга. Провод, состоящий из нескольких изолированных друг от друга жил и заключенных в общую оболочку, называется сложным проводом.


Для монтажа электропроводки на кранах применяют исключительно провод с изоляцией; при этом для предохранения от механических повреждений провода прокладывают в отдельных газовых трубах, металлических рукавах или в плетеной металлической оболочке.

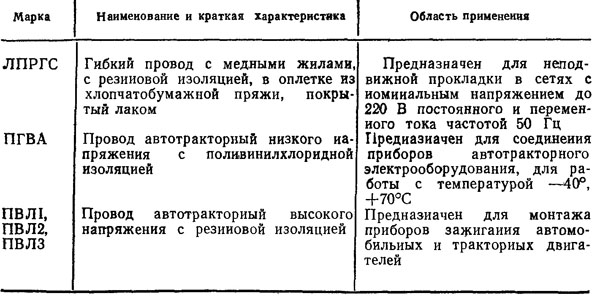

В табл. 18 даны характеристики проводов, кабелей и шнуров, нашедших наибольшее применение при выполнении электропроводки на грузоподъемных кранах

Кабелем называется один или несколько скрученных вместе изолированных жил, заключенных в защитную герметическую металлическую (алюминиевую, свинцовую), резиновую или винилитовую оболочку.

Кабели и провода могут разделяться:

а) по роду изоляции — неизолированные и изолированные; при этом существует большое количество видов изоляции;

б) по материалу проводящих жил — медные, алюминиевые и т. д.;

в) по форме и конструкции проводящей жилы — сплошные или многопроволочные, круглые жилы, секторные или сегментные Ж!илы и т. д.;

г) по роду защитных оболочек — кабели, освинцованные с голой свинцовой оболочкой, со свинцовой оболочкой и с броней из стальной ленты и т. д.

По производственно-конструктивным признакам провода и кабели разделяются: по числу, сечению или диаметру проводящих жил, на негибкие, нормальные, гибкие, особо гибкие, скрученные и нескрученные и т. д., а по назначению — на кабельные изделия для применения в технике сильного тока большой величины и для применения в технике тока малой величины.
