§ 6. АРМАТУРА И ГАРНИТУРА ПАРОВОГО КОТЛА

Контрольная пробка парового котла

О понижении уровня воды в котле ниже допустимого сигнализирует контрольная пробка. В этом случае пробка, оказавшись над поверхностью воды, перегревается, от чего сплав, которым залито отверстие в пробке, выплавляется, и через образовавшееся отверстие в топку котла начинает поступать пар, что свидетельствует об аварийном состоянии котла.

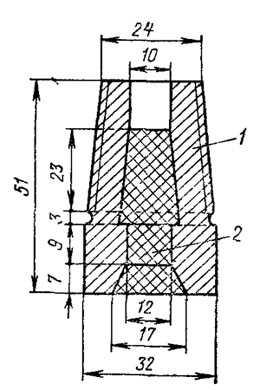

Рис. 13. Контрольная пробка

Пробка (рис. 13) состоит из бронзового корпуса 1, залитого внутри легкоплавким сплавом 2 (10% олова и 90% свинца).

Корпус пробки имеет коническую резьбу, которой ввинчивается в дымогарную трубу в котлах с дымогарными трубами или в заплечико жаровой трубы в котлах с кипятильными трубами.

Контрольная пробка ввинчивается в тело трубы таким образом, что конец ее корпуса и торец легкоплавкового сплава омываются горячими газами.
