§ 6. АРМАТУРА И ГАРНИТУРА ПАРОВОГО КОТЛА

Регулятор парового котла

Регулятор предназначен для регулирования подачи пара К паровой машине. Он может быть как золотниковым, так и клапанным, причем клапанный является более совершенным и более чувствительным. Золотниковый регулятор (рис. 17) состоит из чугунного корпуса 1 и чугунной крышки 7, соединенных между собой болтами.

Между крышкой и корпусом в специальном углублении помещается поводок 5, в который своей цилиндрической заточкой заходит бронзовый золотничок 3, прижатый пружиной 4 к притертой поверхности крышки.

Поводок выполнен в виде рычажка, который сидит на квадратном хвостовике шпинделя 2. Для уплотнения корпуса предусмотрена прокладка 6 из паронита, а валика — сальник 9 с грундбуксой 8. При вращении рукоятки, надетой на хвостовик шпинделя 2, поводок поворачивается и перемещает золотничок, открывая на требуемую величину отверстие для прохода пара из котла в паровую машину.

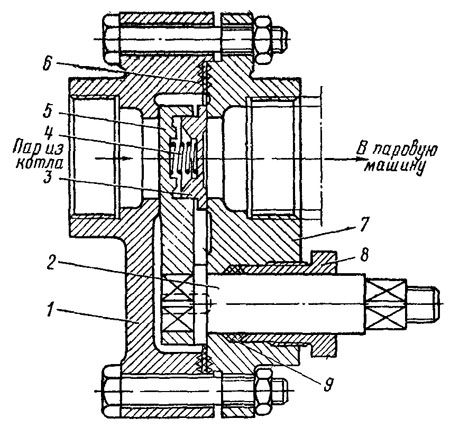

Рис. 17. Золотниковый регулятор
