МОНТАЖ ЭЖЕКЦИОННЫХ ДОВОДЧИКОВ, ВОЗДУХОНАГРЕВАТЕЛЕЙ И ОТОПИТЕЛЬНО-ВЕНТИЛЯЦИОННЫХ АГРЕГАТОВ

Монтаж эжекцнонных доводчиков. Их монтаж осуществляется в подоконном пространстве помещения. Воздух от доводчика подается через решетку в подоконной панели.

Эжекционный доводчик монтируют в такой последовательности (рнс. 113). В помещении на уровие пола прокладывают воздуховод первичного воздуха 1, идущий от центрального кондиционера (рис. 113,а). Воздуховод первичного воздуха, снабженный патрубком
для подсоединения к доводчику 5, монтируют на опорах, лежащих на полу. Далее устанавливают опоры под доводчик и прокладывают трубопроводы холодной и горячей воды 3 (рис. 113, б). Доводчик 5 помещают на металлический каркас и соединяют с воздуховодом первичного воздуха гофрированным патрубком 4 диаметром 100 мм (рис. 113, в). Теплообменники доводчика соединяют с трубопроводами. Затем в подоконной панели устанавливают приточную решетку и доводчик закрывают декоративной съемной вертикальной панелью с решеткой для забора воздуха из помещения.

Монтаж воздухонагревателей. Воздухонагреватели обычно устанавливают группами по нескольку штук. Перед установкой воздухонагреватели должны быть очищены; помятое оребрение выправляют, стараясь не повредить цинковое покрытие. Воздухонагреватели проверяют на герметичность гидравлическим испытанием под давлением на 0,2 МПа выше рабочего, но не более 1,2 МПа. При проведении испытания появление течи и капель не допускается.

До монтажа воздухонагреватели собирают в блоки и в зависимости от способа их установки соединяют между собой с помощью фланцев (при последовательной установке по ходу движения воздуха) или посредством металлических полос, прикрепляемых болтами к фланцам (прн параллельной установке). Все соединения выполняют на болтах с асбестовыми прокладками. Такой блок заготовляют в мастерских, где его обвязывают трубопроводами горячей и обратной воды, и в собранном виде транспортируют на объект.

Воздухонагреватели к месту установки подают автомобильными, башенными кранами, автопогрузчиками, ручными и электрическими лебедками (рис. 114) и другими грузоподъемными механизмами. Стропят воздухонагреватели за специально предусмотренные транспортировочные косынки с отверстиями, закрепленными в углах фланцев. Воздухонагреватели помещают на металлические подставки из угловой стали.

Одноходовые воздухонагреватели, в которых теплоносителем служит пар, монтируют с вертикальным расположением трубок и подводом пара сверху. При установке многоходовых воздухонагревателей с теплоносителем — высокотемпературной водой — тщательно проверяют горизонтальность трубок, чтобы не образовывалось водяных пробок и мешков и не было последующего их размораживания.

По окончании монтажа тщательно заделывают все неплотности между воздухонагревателями и вертикальными перегородками вентиляционных камер, чтобы исключить проход воздуха помимо воздухонагревателей.

Для обслуживания воздухонагревателей (осмотра н ремонта во время эксплуатации) в приточных камерах оставляют свободное пространство шириной не менее 700 мм. Вход в камеру должен быть снабжен герметической дверью.

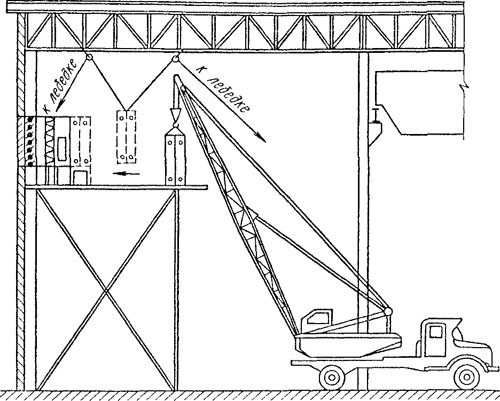

Рис. 114. Монтаж воздухонагревательного блока автомобильным краном и лебедками


Монтаж отопительно-вентиляционных агрегатов. Агрегаты, как подвесные, так и напольные, поступают на объекты в комплектном и собранном виде. Для напольных агрегатов должно быть подготовлено место установки с гнездами для анкерных болтов и выверена горизонтальность фундамента, а для подвесных — смонтированы кронштейны с отверстиями для подвески агрегатов.

Стропят отопительно-вентиляционные агрегаты за приваренные к корпусу проушины. При монтаже напольный агрегат устанавливают в проектное положение, подсоединяют электроэнергию и трубопроводы высокотемпературной воды иди пара и конденсатопровода.

Поднимают навесные агрегаты в проектное положение автомобильными кранами иди лебедками. Устанавливают подвески и крепят агрегат двое рабочих, используя для работы на высоте автогидро-подъемник, монтажную вышку или подмости.
