Разблокировка



компенсатора



колебаний

 (

Рис

. 84/1):



Разблокируйте



компенсатор



колебаний



посредством



функционального



поля



 .





В



меню

 "

Работа

"

появляется



символ



открытого



замка

.





Компенсатор



колебаний



разблокирован

,

и



разложенные



штанги



опрыскивателя



могут



свободно



раскачиваться



на



кронштейне



штанг

.

Для



большей



наглядности



на



этом



рисунке



защита



компенсатора



колебаний



снята

.



Рис

. 84



Равномерное



поперечное



распределение



раствора



достигается



только



при



разблокированном



компенсаторе



колебаний

.

Блокировка



компенсатора



колебаний

 (

Рис

. 84/2):



ОСТОРОЖНО

!





Блокируйте



компенсатор



колебаний



в



транспортном



положении







при



движении



по



дорогам



общего



пользования

!





при



раскладывании



и



складывании



штанг

!





Заблокируйте



компенсатор



колебаний



посредством



функционального



поля



 .





В



меню

 "

Работа

"

появляется



символ



закрытого



замка

.





Если



компенсатор



колебаний



заблокирован

,

штанги



опрыскивателя



не



могут



свободно



раскачиваться



на



кронштейне



штанг

.







Компенсатор



колебаний

 (

Рис

. 84/2)

заблокирован

,

если



на



дисплее



отображается



символ



закрытого



замка

.





Чтобы



заблокировать



компенсатор



вибраций

,

нажмите



и



удерживайте



кнопку



нажатой

!









Конструкция



и



функционирование



опрыскивателя







100



6.13.1

Система



штанг

 Super-L

Рис

. 85

Рис

. 85/...

 (1)

Штанги



опрыскивателя



с



распределительными



трубопроводами



(

здесь

:

сложенные



секции



штанги



опрыскивателя

)

 (2)

Транспортировочный



фиксатор

-

скоба



Транспортировочные



фиксаторы

-

скобы



служат



для



фиксации



сложенных



штанг



опрыскивателя



в



транспортном



положении



во



избежание



их



самопроизвольного



раскладывания

.

 (3)

Параллелограммная



рама



для



регулировки



высоты



штанг



опрыскивателя

.



(4)

Защитная



трубка



форсунок



 (5)

Распорка



 (6)

Фиксатор



внешних



консолей

,

см

.

на



стр

.

97

 (7)

Компенсатор



колебаний

,

см

.

с

.

100



 (8)

Клапан



и



переключающий



кран



системы



DUS

 (9)

Арматура



штанг

,

см

.

Рис

. 86

(10)

Устройство



для



внешней



очистки



Арматура



штанг



 (1)

Штуцер



для



подсоединения



манометра



для



измерения



давления



опрыскивания



 (2)

Расходомер



для



определения



нормы



расхода

 [

л

/

га

]

 (3)

Измеритель



обратного



расхода



для



определения



количества



раствора

,

отводимого



обратно



в



бак



 (4)

Клапаны



с



электроприводом



для



включения



и



выключения



секций



 (5)

Байпасный



клапан



 (6)

Клапаны



сброса



давления



 (7)

Датчик



давления





Рис

. 86











Конструкция



и



функционирование



опрыскивателя





101



6.14

Устройство



укорачивания



штанг

 (

опция

)



Благодаря



устройству



укорачивания



штанг



в



зависимости



от



исполнения



одна



или



две



консоли



при



работе



могут



оставаться



в



сложенном



состоянии

.

Дополнительно



следует



включить



устройство



демпфирования



штанг

.



В



бортовом



компьютере



необходимо



отключить



соответствующие



секции

.





Рис

. 87



(1)

Устройство



укорачивания



штанг



 (2)

Устройство



демпфирования



штанг



 (A)

Запорный



кран



открыт



 (B)

Запорный



кран



закрыт









Применение



с



укороченной



шириной



захвата



 1.

Укоротите



ширину



штанг



с



помощью



гидравлики

.

 2.

Закройте



запорные



краны



для



укорачивания



штанг

.

 3.

Откройте



запорный



кран



для



демпфирования



штанг

.

 4.

Отключите



в



бортовом



компьютере



соответствующие



секции

.

 5.

Выполните



работу



с



укороченной



шириной



захвата

.



Запорный



кран



для



демпфирования



штанг



необходимо



закрывать

:





При



транспортировке







Для



работы



с



полной



шириной



захвата









Конструкция



и



функционирование



опрыскивателя







102



6.15

Устройство



расширения



штанг

 (

опция

)



Устройство



расширения



штанг



позволяет



плавно



увеличить



ширину



захвата



до

 1,20

м

.

Рис

. 88



(1)

Устройство



расширения



штанг



в



транспортном



положении



 (2)

Устройство



расширения



штанг



в



рабочем



положении



 (3)

Запорный



кран



для



внешней



форсунки





(A)

Запорный



кран



открыт





(B)

Запорный



кран



закрыт



 (4)

Барашковый



винт



для



фиксации



устройства



расширения



штанг



в



транспортном



или



рабочем



положении



6.16

Гидравлическая



система



регулировки



наклона





Гидравлическая



система



регулировки



наклона



предназначена



для



выравнивания



штанг



опрыскивателя



относительно



поверхности



земли



или



другой



обрабатываемой



поверхности



при



неблагоприятном



характере



местности

,

например

,

если



колеи



имеют



различную



глубину



или



агрегат



двигается



с



одной



стороны

по



борозде

.

Настройка



с



помощью



пульта



управления

.











Конструкция



и



функционирование



опрыскивателя





103



6.17

Система



контроля



высоты



(

опция

)

Система



контроля



высоты



штанг



опрыскивателя

 (DistanceControl)

автоматически



поддерживает



параллельное



положение



и



высоту



штанг



до



обрабатываемой



поверхности

.

Высота



над



поверхностью



земли



или



над



растениями



измеряется



с



помощью



двух



ультразвуковых



датчиков

 (

Рис

. 89/1).

При



отклонении



от



заданной



высоты



на



одной



из



штанг



активизируется



система



контроля



высоты



для



корректировки

.

В



случае



повышения



рельефа



с



обеих



сторон



механизм



регулировки



высоты



поднимает



все

штанги

.

При



отключении



штанг



на



краю



поля



штанги



автоматически



поднимаются



прим

.

на

 50

см

.

При



включении



штанги



снова



опускаются



на



заданную



высоту

.





См

.

руководство



по



эксплуатации



ПО

 AMABUS / ISOBUS!







Настройка



ультразвуковых



датчиков

:





см

.

Рис

. 89



Рис

. 89





Конструкция



и



функционирование



опрыскивателя







104



6.18

Распределительные



трубопроводы



и



форсунки





Система



штанг



опрыскивателя



может



включать



различные



трубопроводы

.

Трубопроводы



в



свою



очередь



могут



быть



оснащены



простыми



или



комбинированными



форсунками



в



зависимости



от



того

,

в



каких



условиях



преимущественно



эксплуатируется



агрегат

.

Рис

. 90





6.18.1

Технические



характеристики





Учтите

,

что



остаточное



количество



раствора

,

содержащееся



в



распределительном



трубопроводе

,

распрыскивается



в



еще



неразбавленной



концентрации

.

Обязательно



распрыскивайте



это

остаточное



количество



на



необработанную



площадь

.

Остаточное

количество



раствора



в



распределительных



трубопроводах



зависит



от



ширины



захвата



штанг



опрыскивателя

.





Формула



расчета



необходимого



пути

 [

м

]

для



выработки



неразбавленного



остатка



раствора



в



распределительном



трубопроводе

:



Неразбавленный



остаточный



объем

 [

л

] x 10000 [

м

2/

га

]

Необходимый



путь

 [

м

]=

Норма



расхода

 [

л

/

га

] x

ширина



захвата

 [

м

]

















Конструкция



и



функционирование



опрыскивателя





105



Распределительный



трубопровод



системы



штанг



Super-L



с



простыми



или



комбинированными



форсунками



Ширин

а



захвата



К

ол

ичес

тво



сек

ц

ий



К

ол

ичес

тво



ф

орсун

ок



на



сек

ц

ию



Остаточное



кол

ичес

тво







разбавленное







нераз

бавл

енное







обще

е



Остаточное



кол

ичес

тво



с



си

стем

ой



прину

д

ит

ел

ьн

ой



цирку

л

яц

ии

(DU

S

)





разбавленное







нераз

бавл

енное







обще

е



Масса



[m]





[l]

[kg]

5

9-10-10-10-9



5.0 10.0 15.0    16.0 1.5 17.5 20,0

7

6-6-8-8-8-6-6

5,0 11,5 16,5

17,5 1,5 19,0 22,0

24

9

6-5-5-5-6-5-5-5-6

5.5 17.0 22.5

23.5 2.0 25.5 28,0

7

8-7-8-8-8-7-8

5,0 12,5 17,5

18,5 2,0 20,5 27,0

27

9

6-6-6-6-6-6-6-6-6

5,5 17,5 23,0

24,0 2,0 26,0 29,0

7

9-7-8-8-8-7-9

5,0 13,0 18,0

19,0 2,0 21,0 28,0

28

9

7-6-6-6-6-6-6-6-7

5,5 17,5 23,0

24,0 2,0 26,0 30,0

9

8-7-6-6-6-6-6-7-8

5,5 18,0 23,5

24,0 2,5 26,5 32,0

30

11

5-5-5-6-6-6-6-6-5-5-5

6.0 22.5 28.5

29.0 2.5 31.5 39,0

32

9

8-6-7-7-8-7-7-6-8

5,5 18,5 24,0

24,0 2,5 27,0 34,0

9

7-8-7-7-8-7-7-8-7

5,5 19,0 24,5

25,0 2,5 27,5 35,0

33

11

6-6-6-6-6-6-6-6-6-6-6

6,0 23,0 29,0

29,5 2,5 32,0 37,0

7

10-10-10-12-10-10-10

5,0 16,0 21,0

21,5 3,0 24,5 36,0

9

9-9-7-7-8-7-7-9-9

5,5 19,5 25,0

25,5 3,0 28,5 38,0

11

8-7-6-6-6-6-6-6-6-7-8

6.0 23.0 29.0

29.5 3.0 32.5 45,0

36

13

6-6-6-5-5-5-5-5-5-6-6-

6-6

6.5 27.0 33.5

34.0 3.0 37.0 47,0

9

6-7-(9+1)-9-10-9-(9+1)-

7-6



5.5 19.5 25.0

25.5 3.0 28.5 43,0

36/24

13

6-7-6-5-5-5-6-5-5-5-6-

7-6

6.5 27.0 33.5

34.0 3.0 37.0



47,0

9

7-9-9-9-10-9-9-9-7

5,5 20,5 26,0

26,5 3,0 29,5 41,0

11

7-6-7-7-8-8-8-7-7-6-7

6.0 24.0 30.0

30.5 3.0 33.5 44.0

39

13

6-6-6-6-6-6-6-6-6-6-6-

6-6



6,5 28,0 34,5

35,0 3,0 38,0 47,0

9

8-9-9-9-10-9-9-9-8





5,5 21,0 26,5

27,0 3,0 30,0 42,0

11

8-6-7-7-8-8-8-7-7-6-8



6.0 24.0 30.0

30.5 3.0 33.5 45,0

40

13

7-6-6-6-6-6-6-6-6-6-6-

6-7



6.5 28.0 34.5



35.0 3.0 38.0 48,0













Конструкция



и



функционирование



опрыскивателя







106



6.18.2

Простые



форсунки



Рис

. 91/...

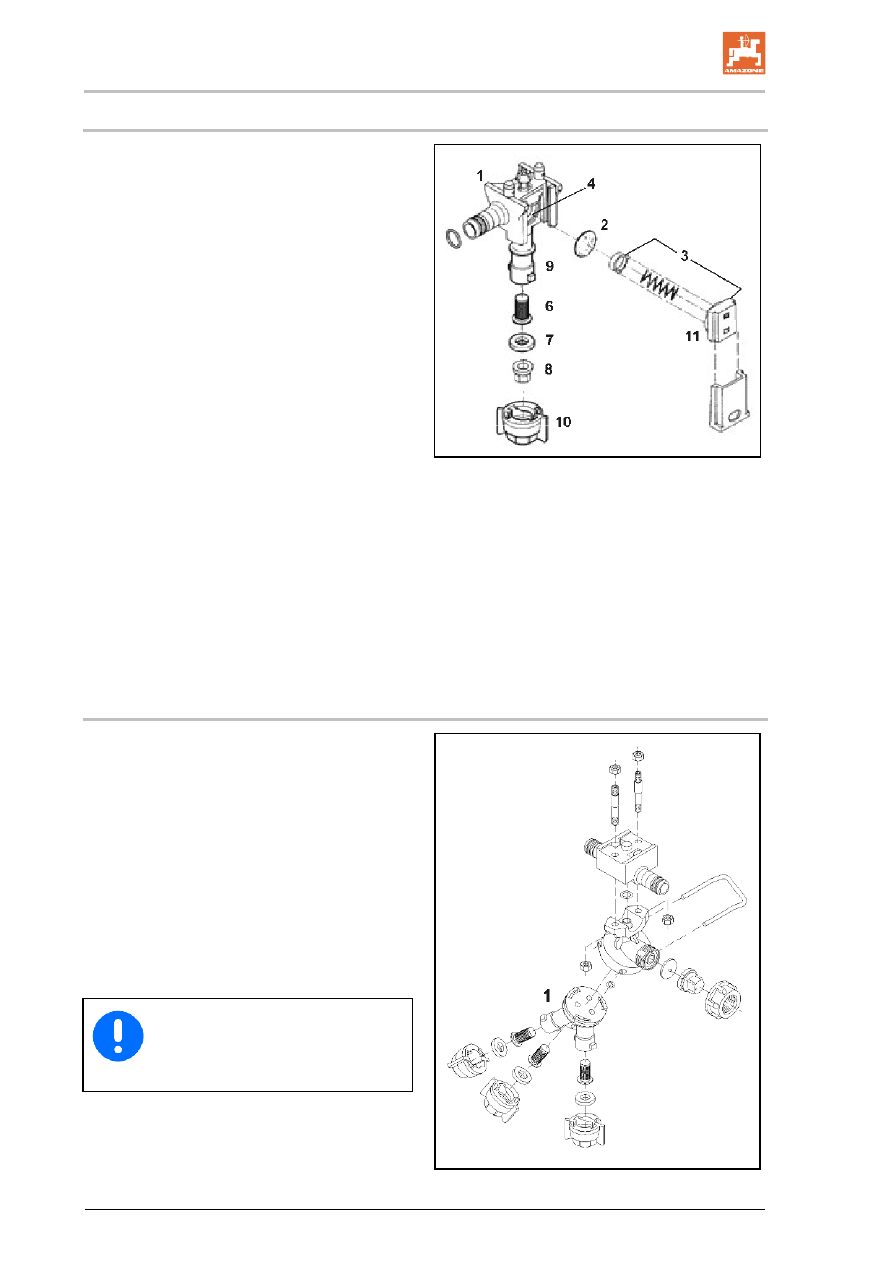

 (1)

Корпус



форсунки



с



байонетным



соединением

 (

серийно

).

 (2)

Мембрана



Если



давление



в



распределительном



трубопроводе



падает



ниже

 0,5

бар

,

нажимная



пружина



(3)

выжимает



мембрану



из



гнезда

 (4)

в



корпусе



форсунки

.

Благодаря



этому



обеспечивается



отключение



форсунок



без



подтекания



при



выключении



штанг



опрыскивателя

.

 (3)

Нажимная



пружина



 (4)

Гнездо



мембраны



 (5)

Золотник

,

удерживает



мембранный



клапан



в



сборе



в



корпусе



форсунки



 (6)

Фильтр



форсунки

,

50

отверстий

/

дюйм



(

серийно

)

,

вставляется



в



корпус



форсунки



снизу

.

См

.

главу

 "

Фильтры



форсунок

".

 (7)

Резиновое



уплотнение



 (8)

Форсунка



 (9)

Байонетное



соединение



(10)

Крышка



байонетного



соединения

,

цветная



(11)

Корпус



нажимной



пружины





Рис

. 91

6.18.3

Комбинированные



форсунки

 (

опция

)

При



эксплуатации



различных



типов



форсунок



рекомендуется



использовать



комбинированные



головки

 (

Рис

. 92).

При



этом

подача



раствора



осуществляется



в



вертикально



установленное



сопло

.

При



поворачивании



головки

 (

Рис

. 92/1)

данной



форсунки



против



часовой



стрелки



в



рабочем



положении



оказывается



другое



сопло

.

При



отключении



головка



форсунки



с



тремя



переключаемыми



соплами



фиксируется



в



промежуточном



положении

.

За



счет



этого



можно



уменьшать



ширину



захвата



штанг



опрыскивателя

.





Перед



переключением



головки



форсунки



на



сопло



другого



типа



обязательно



промойте



распределительные



трубопроводы

.







Рис

. 92
