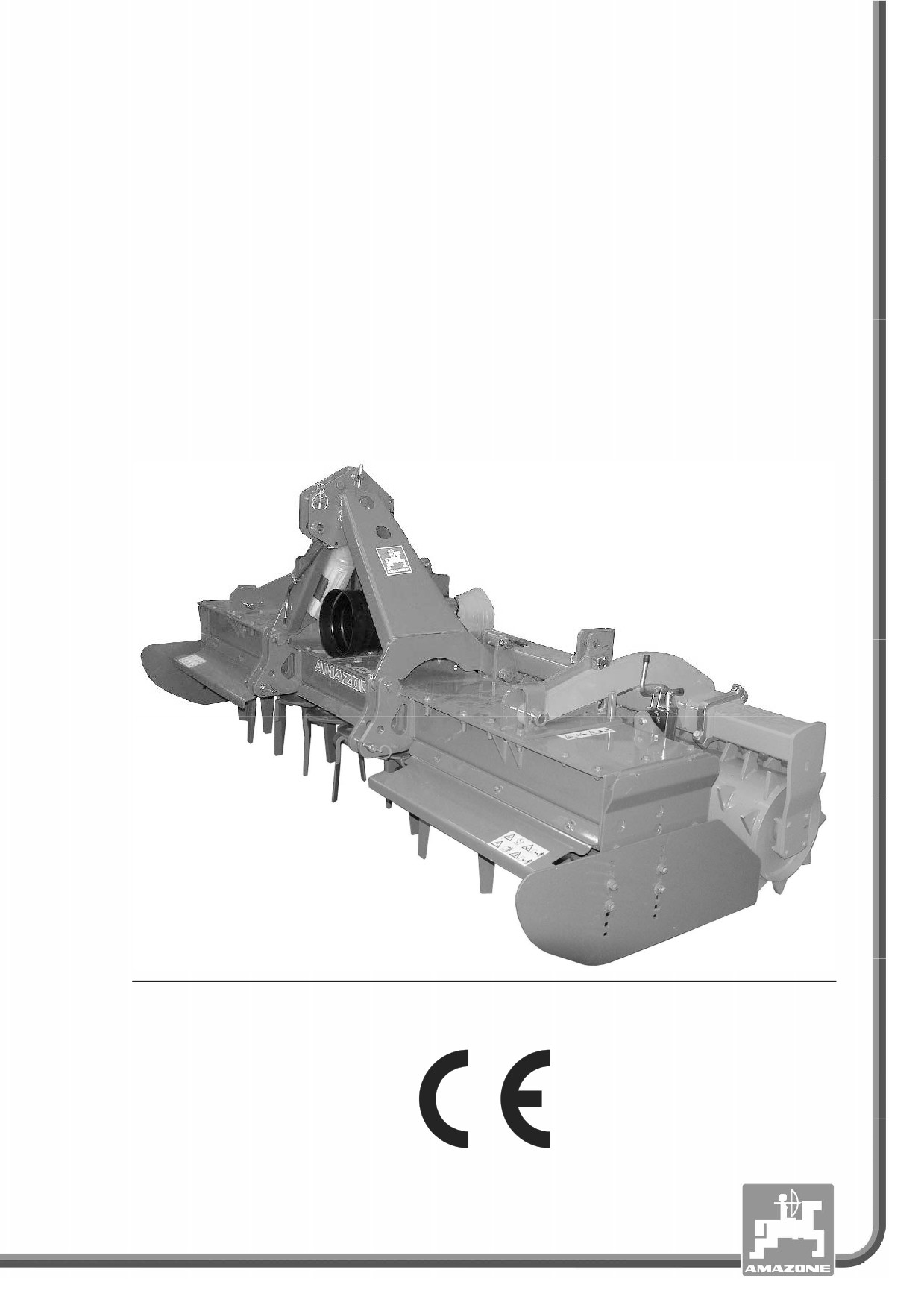

AMAZONE KE 2500 Special, KE 3000 Special Brona wirnikowa. Instrukcja (2008)

Przedmowa

Szanowni Klienci,

Zdecydowali siĊ PaĔstwo na nasz wysokiej jakoĞci produkt z bogatej

palety wyrobów AMAZONEN-WERKE, H. DREYER GmbH & Co. KG.

DziĊkujemy za pokáadane w nas zaufanie.

Przy otrzymaniu maszyny prosimy ustaliü, czy nie wystąpiáy

uszkodzenia w transporcie i czy nie ma braków czĊĞci! Prosimy

sprawdziü kompletacjĊ dostarczonej maszyny wáącznie z

zamówionym wyposaĪeniem specjalnym na podstawie listu

wysyákowego. Tylko natychmiastowa reklamacja prowadzi do

likwidacji szkód!

Przed pierwszym uruchomieniem maszyny prosimy przeczytaü

niniejszą instrukcjĊ obsáugi, a szczególnie informacje dotyczące

bezpieczeĔstwa. Po starannym przeczytaniu mogą PaĔstwo w peáni

wykorzystaü zalety swojej nowo zakupionej maszyny.

Prosimy zatroszczyü siĊ o to, by wszystkie osoby obsáugujące ma-

szynĊ przeczytaáy niniejszą instrukcjĊ obsáugi przed jej

uruchomieniem.

Przy ewentualnych pytaniach lub problemach, prosimy czytaü

instrukcjĊ obsáugi lub po prostu do nas zadzwoniü.

Regularne przeglądy i konserwacje oraz terminowa wymiana czĊĞci

zuĪytych lub uszkodzonych podnosi trwaáoĞü PaĔstwa maszyny.

UĪytkownik-ocena

Szanowne panie, szanowni panowie,

nasze instrukcje obsáugi są regularnie aktualizowane. DziĊki

propozycjom ich poprawy pomogą PaĔstwo stworzyü instrukcjĊ

bardziej przyjazną uĪytkownikowi. Prosimy nadsyáaü nam PaĔstwa

propozycje przez fax.

AMAZONEN-WERKE

H. DREYER GmbH & Co. KG

Postfach 51

D-49202

Hasbergen

Tel.:

+ 49 (0) 5405 50 1-0

Fax.:

+ 49 (0) 5405 501-234

E-mail: amazone@amazone.de

Spis treĞci

Wskazówki dla uĪytkownika

1.1

Przeznaczenie dokumentów

1.2

Podawanie kierunków w instrukcji obsáugi

1.3

Stosowane opisy

Ogólne wskazówki dotyczące bezpieczeĔstwa

2.1

Obowiązki i odpowiedzialnoĞü

2.2

Przedstawienie symboli bezpieczeĔstwa

2.3

CzynnoĞci organizacyjne

2.4

Urządzenia zabezpieczające i osáony

2.5

Nieformalne czynnoĞci dotyczące zabezpieczeĔ

2.6

Wyszkolenie pracowników

2.7

CzynnoĞci zabezpieczające w normalnej pracy

2.8

ZagroĪenia ze strony resztek energii

2.9

Konserwacje i naprawy, usuwanie usterek

2.10

Zmiany konstrukcyjne

2.10.1

CzĊĞci zamienne, zuĪywalne oraz materiaáy pomocnicze

2.11

Czyszczenie i utylizacja

2.12

Miejsce pracy uĪytkownika

2.13

Znaki ostrzegawcze i pozostaáe oznaczenia maszyny

2.14

NiebezpieczeĔstwa związane z niestosowaniem siĊ do przepisów bezpieczeĔstwa

2.15

Bezpieczna praca

2.16

Wskazówki dotyczące bezpieczeĔstwa uĪytkownika

2.16.1

Ogólne przepisy bezpieczeĔstwa i higieny pracy

2.16.2

Instalacja hydrauliczna

2.16.3

Instalacja elektryczna

2.16.4

Praca z WOM

2.16.5

Czyszczenie, konserwacja i naprawy

Zaáadunek i rozáadunek

Opis produktu

4.1

Przegląd zespoáów

4.2

Urządzenia zabezpieczające i osáony

4.3

UĪytkowanie zgodne z przeznaczeniem

4.4

Strefy zagroĪenia i miejsca niebezpieczne

4.5

Deklaracja zgodnoĞci

4.6

Tabliczka znamionowa i oznaczenie CE

4.7

Dane techniczne

4.8

Wymagane wyposaĪenie ciągnika

4.9

Dane dotyczące emisji haáasu

Budowa i dziaáanie

5.1

Waáek przekaĨnikowy

5.1.1

Doáączanie waáka przekaĨnikowego

5.1.2

Odáączanie waáka przekaĨnikowego

5.2

ZĊby

5.3

Przekáadnia zmieniającą kóá stoĪkowych

5.4

Rama trzypunktowego zaczepu

5.5

PrzedáuĪenie trzypunktowego zaczepu (opcja)

5.6

Waáy

5.7

Szyna równająca

5.8

Blachy boczne

5.9

Spulchniacze Ğladów kóá ciągnika (opcja)

Spis treĞci

Uruchomienie

6.1

Kontrola przydatnoĞci ciągnika

6.1.1

Wyliczenie rzeczywistych wartoĞci dla caákowitem masy ciągnika, obciąĪenia osi

ciągnika oraz noĞnoĞci opon a takĪe wymaganego, minimalnego balastu

6.2

MontaĪ waáka przekaĨnikowego

6.3

Dopasowanie dáugoĞci waáka przekaĨnikowego do ciągnika

6.4

Zabezpieczenie ciągnika / maszyny przed niezamierzonym przetoczeniem

Do- i odáączanie maszyny

7.1

Doáączanie maszyny

7.2

Odáączanie maszyny

Ustawienia

8.1

Ustawienie roboczej gáĊbokoĞci zĊbów

8.2

Ustawienie szyny równającej

8.3

Ustawienie blach bocznych

8.4

Ustawienie zgarniaczy klinowego waáu pierĞcieniowego

8.5

Ustawienie spulchniaczy Ğladów kóá ciągnika

Jazdy transportowe

Praca maszyną

10.1

RozpoczĊcie pracy

10.2

Podczas pracy

10.3

Usuwanie zablokowania wirników

Zestawienie róĪnych kombinacji maszyn

11.1

MontaĪ i demontaĪ waáów

11.2

Doáączanie zawieszanego siewnika

11.2.1

MontaĪ czĊĞci áączących (praca warsztatowa)

11.3

Doáączanie zawieszanego siewnika D9 z ramą podnoszącą

11.3.1

MontaĪ ramy podnoszącej (praca w warsztacie)

11.3.2

Transport drogowy z systemem AMAZONE Huckepack 2.1

11.3.3

Ograniczenie wysokoĞci unoszenia siewnika punktowego

11.3.4

MontaĪ ogranicznika wysokoĞci unoszenia

11.4

Doáączanie nabudowywanego siewnika AD

11.5

Doáączanie nabudowywanego siewnika AD-P Special

Czyszczenie, konserwacja i naprawy

12.1

Czyszczenie

12.2

Smarowanie maszyny

12.3

Plan konserwacji - przegląd

12.4

Wymiana kóá zĊbatych (praca w warsztacie)

12.5

Stan oleju w przekáadni (praca w warsztacie)

12.6

Stan oleju w przekáadni kóá czoáowych

12.7

ZĊby pracujące w glebie

12.8

Waáek przekaĨnikowy ze sprzĊgáem z sworzniem Ğcinalnym (praca w warsztacie)

12.9

Waáek przekaĨnikowy z krzywkowym sprzĊgáem odáączającym (praca w

warsztacie)

12.10

Sworznie dĨwigni górnej i dĨwigni dolnych

12.11

ĝruby - momenty dociągania

100

Wskazówki dla uĪytkownika

Rozdziaá o wskazówkach dla uĪytkownika dostarcza informacji o

posáugiwaniu siĊ instrukcją obsáugi.

1.1

Przeznaczenie dokumentów

Niniejsza instrukcja obsáugi

•

opisuje obsáugĊ i konserwacjĊ maszyny.

•

podaje waĪne wskazówki dla bezpiecznego i efektywnego

obchodzenia siĊ z maszyną.

•

jest skáadową czĊĞcią maszyny i ma byü zawsze przewoĪona w

maszynie lub ciągniku.

•

chroniü ją do uĪywania w przyszáoĞci.

1.2

Podawanie kierunków w instrukcji obsáugi

Wszystkie kierunki podawane w tej instrukcji widziane są zawsze w

kierunku jazdy.

1.3

Stosowane opisy

CzynnoĞci obsáugowe i reakcje

CzynnoĞci wykonywane przez personel obsáugujący przedstawione

są w postaci numerowanej listy. Zachowaü podaną kolejnoĞü kroków.

Reakcja na kaĪdorazową czynnoĞü jest w podanym przypadku

oznakowana strzaáką. Przykáad:

1. CzynnoĞü obsáugowa krok 1

ĺ Reakcja maszyny na czynnoĞü obsáugową 1

2. CzynnoĞü obsáugowa krok 2

Wypunktowania

Wypunktowania bez wymuszonej kolejnoĞci przedstawiane są w

postaci listy punktowej. Przykáad:

•

Punkt 1

•

Punkt 2

Cyfry pozycji w ilustracjach

Cyfry w nawiasach okrągáych wskazują na pozycje w ilustracjach.

Pierwsza cyfra wskazuje ilustracjĊ a cyfra druga pozycjĊ na ilustracji.

Przykáad (Rys. 3/6):

•

Rysunek 3

•

Pozycja 6

Ogólne wskazówki dotyczące bezpieczeĔstwa

Rozdziaá ten zawiera wskazówki waĪne dla bezpiecznego

posáugiwania siĊ maszyną.

2.1

Obowiązki i odpowiedzialnoĞü

Przestrzeganie wskazówek w instrukcji obsáugi

ZnajomoĞü podstawowych wskazówek dotyczących bezpieczeĔstwa

oraz przepisów bezpieczeĔstwa jest warunkiem do bezpiecznej i bez-

awaryjnej pracy maszyny.

Obowiązek uĪytkownika

UĪytkownik zobowiązuje siĊ dopuĞciü do pracy maszyną i przy niej,

wyáącznie personelu, który

•

zaznajomiony jest z podstawowymi przepisami BHP i o

zapobieganiu wypadkom przy pracy.

•

jest przeszkolony w zakresie pracy z maszyną i przy niej.

•

przeczytaá i zrozumiaá niniejszą instrukcjĊ obsáugi.

UĪytkownik zobowiązuje siĊ

•

wszystkie znaki ostrzegawcze na maszynie utrzymywaü w stanie

czytelnym.

•

wymieniaü uszkodzone znaki ostrzegawcze.

Otwarte pytania prosimy kierowaü do producenta.

Obowiązek uĪytkownika

Wszystkie osoby zatrudnione przy pracy z / na maszynie,

zobowiązują siĊ przed rozpoczĊciem pracy

•

przestrzegaü obowiązujących przepisów bezpieczeĔstwa pracy i

zapobiegania wypadkom,

•

przeczytaü i przestrzegaü zasady z rozdziaáu "Ogólne wskazówki

dotyczące bezpieczeĔstwa" w tej instrukcji.

•

przeczytaü rozdziaá "Znaki ostrzegawcze oraz pozostaáe

oznaczenia na maszynie" (strona 17) w tej instrukcji i podczas

pracy maszyną przestrzegaü wskazówek bezpieczeĔstwa

zawartych w znakach ostrzegawczych.

JeĞli personel obsáugowy stwierdzi, Īe któryĞ z zespoáów nie speánia

technicznych warunków bezpiecznej pracy, to wszelkie usterki w tym

zakresie naleĪy niezwáocznie usunąü. JeĞli nie naleĪy to do zadaĔ

personelu obsáugującego lub nie dysponuje on odpowiednią wiedzą

fachową, to braki muszą zostaü zgáoszone osobie zarządzającej

gospodarstwem (kierownikowi).

Ogólne wskazówki dotyczące bezpieczeĔstwa

ZagroĪenia przy posáugiwaniu siĊ maszyną

Maszyna zbudowana jest zgodnie ze stanem techniki i reguáami

bezpieczeĔstwa technicznego. JednakĪe przy uĪytkowaniu maszyny

mogą powstawaü zagroĪenia i wpáywy niekorzystne

•

dla zdrowia i Īycia personelu obsáugującego i osób trzecich,

•

dla samej maszyny,

•

dla innych wartoĞci rzeczowych.

Maszyny naleĪy uĪywaü tylko

•

zgodnie z jej przeznaczeniem.

•

w stanie nienagannego bezpieczeĔstwa technicznego.

Niezwáocznie usuwaü usterki, jakie mogą niekorzystnie wpáywaü na

stan bezpieczeĔstwa technicznego.

Gwarancja i odpowiedzialnoĞü

Obowiązujące są nasze "Ogólne warunki sprzedaĪy i dostaw". Są one

do dyspozycji uĪytkownika najpóĨniej od chwili zawarcia umowy.

ĝwiadczenia gwarancyjne i pretensje z tytuáu odpowiedzialnoĞci za

szkody osób i straty rzeczowe są wykluczone, jeĪeli szkody powstaáy

z jednego lub wiĊcej wymienionych poniĪej powodów:

•

uĪywanie maszyny niezgodnego z jej przeznaczeniem.

•

nieumiejĊtne montowanie, uruchomienie, praca i konserwacja

maszyny.

•

praca maszyną z uszkodzonymi urządzeniami

zabezpieczającymi z niewáaĞciwie zaáoĪonymi lub nieprawidáowo

dziaáającymi urządzeniami zabezpieczającymi i osáonami.

•

nieprzestrzeganie wskazówek instrukcji obsáugi dotyczących

uruchomienia, pracy i konserwacji.

•

dokonywanie samowolnych zmian w budowie maszyny.

•

wadliwa obserwacja tych czĊĞci maszyny, które ulegają

zeszlifowaniu.

•

nieumiejĊtne wykonanie naprawy.

•

przypadki katastrof na skutek dziaáania ciaá obcych lub siáy

wyĪszej.

Ogólne wskazówki dotyczące bezpieczeĔstwa

2.2

Przedstawienie symboli bezpieczeĔstwa

Wskazówki dotyczące bezpieczeĔstwa oznakowane są trójkątem

ostrzegawczym i sáowem sygnalizującym. Sáowo sygnalizujące

(NiebezpieczeĔstwo, OstrzeĪenie, OstroĪnie) opisuje ciĊĪar

groĪącego niebezpieczeĔstwa i ma nastĊpujące znaczenie:

NIEBEZPIECZEēSTWO

oznacza bezpoĞrednie niebezpieczeĔstwo z wysokim ryzykiem

Ğmierci lub ciĊĪkich zranieĔ ciaáa (utrata czĊĞci ciaáa lub

dáugotrwaáe jego uszkodzenie), jeĞli nie bĊdzie siĊ temu

zapobiegaü.

Nieprzestrzeganie tej wskazówki grozi utratą Īycia lub ciĊĪkim

zranieniem ciaáa.

OSTRZEĩENIE

oznacza moĪliwe zagroĪenie ze Ğrednim ryzykiem Ğmierci lub

(ciĊĪkiego) uszkodzenia ciaáa, jeĞli nie bĊdzie siĊ temu

zapobiegaü.

Nieprzestrzeganie tej wskazówki grozi utratą Īycia lub ciĊĪkim

zranieniem ciaáa.

OSTROĩNIE

oznacza zagroĪenie o niewielkim ryzyku, które moĪe powodowaü

lekkie lub Ğrednio ciĊĪkie uszkodzenia ciaáa albo szkody

rzeczowe, jeĞli nie bĊdzie siĊ temu zapobiegaü.

WAĩNE

oznacza zobowiązanie do specjalnego zachowania siĊ lub

czynnoĞci dla umiejĊtnego obchodzenia siĊ z maszyną.

Nieprzestrzeganie tej wskazówki prowadziü moĪe do

uszkodzenia maszyny lub otoczenia.

WSKAZÓWKA

oznacza szczególnie przydatne podczas uĪytkowania maszyny

informacje.

Te wskazówki pomogą PaĔstwu optymalnie wykorzystaü

wszystkie funkcje waszej maszyny.

Ogólne wskazówki dotyczące bezpieczeĔstwa

2.3

CzynnoĞci organizacyjne

UĪytkownik musi mieü do dyspozycji wymagane przez producenta

wyposaĪenie ochrony osobistej do stosowanych Ğrodków ochrony

roĞlin takie, jak np.:

•

rĊkawice odporne na chemikalia,

•

kombinezon odporny na chemikalia,

•

obuwie odporne na wodĊ,

•

osáonĊ na twarz,

•

maskĊ chroniącą ukáad oddechowy,

•

okulary ochronne,

•

Ğrodki do ochrony skóry, itd.

Instrukcja obsáugi

•

zawsze musi znajdowaü siĊ w miejscu pracy maszyny!

•

musi byü zawsze dostĊpna dla uĪytkownika i personelu

konserwującego!

Regularnie sprawdzaü wszystkie istniejące zabezpieczenia!

2.4

Urządzenia zabezpieczające i osáony

Przed kaĪdym uruchomieniem maszyny wszystkie urządzenia

zabezpieczające i osáony muszą byü prawidáowo zaáoĪone i gotowe

do dziaáania. Regularnie sprawdzaü wszystkie zabezpieczenia i

osáony.

Niesprawne urządzenia zabezpieczające

Niesprawne lub zdemontowane urządzenia zabezpieczające i osáony

mogą prowadziü do sytuacji niebezpiecznych.

2.5

Nieformalne czynnoĞci dotyczące zabezpieczeĔ

Obok wszystkich wskazówek dotyczących bezpieczeĔstwa z tej

instrukcji obsáugi naleĪy przestrzegaü ogólnie obowiązujących

narodowych reguá zapobiegania wypadkom i ochrony Ğrodowiska.

Podczas jazdy po drogach publicznych naleĪy przestrzegaü

obowiązujących przepisów Prawa o ruchu drogowym.

Ogólne wskazówki dotyczące bezpieczeĔstwa

2.6

Wyszkolenie pracowników

Pracowaü na i z maszyną moĪe tylko wyszkolony w tym zakresie

personel. NaleĪy jasno okreĞliü odpowiedzialnoĞü personelu w

zakresie obsáugi i konserwacji.

Personel bĊdący w trakcie szkolenia moĪe pracowaü na i z maszyną

tylko pod nadzorem osoby doĞwiadczonej w tym zakresie.

Osoby

Osoba

UĪytkownik

Osoby o specjalnym

specjalnie

poinstruowany

wyksztaáceniu fachowym

CzynnoĞü

wyszkolona w

(specjalistyczny

tym zakresie

warsztat*)

Przeáadunek/transport

Uruchomienie

Ustawianie, wyposaĪanie

Praca

Konserwacja

Poszukiwanie i usuwanie usterek

Utylizacja

Legenda:

X..dozwolone

--..niedozwolone

Osoba, która moĪe przejmowaü specyficzne zadania i

wykonywaü je poprzez odpowiednio wykwalifikowaną firmĊ.

UĪytkownik poinstruowany to taki, który zostaá przeszkolony w

zakresie spoczywających na nim zadaĔ i moĪliwych zagroĪeĔ

jakie wystĊpują przy nieumiejĊtnym zachowaniu siĊ oraz

przeszkolony w zakresie stosowania koniecznych zabezpieczeĔ

i czynnoĞci ochronnych.

Osoby o specjalnym wyksztaáceniu fachowym (fachowcy). Mogą

one na podstawie swojej wiedzy fachowej i wyksztaácenia i

znajomoĞci obowiązujących przepisów same oceniü

przeznaczoną do wykonania pracĊ oraz moĪliwe zagroĪenia.

Uwaga:

Kwalifikacje równowartoĞciowe z wyksztaáceniem fachowym

moĪna osiągnąü takĪe przez wieloletnie wykonywanie czynnoĞci

w okreĞlonym zakresie prac.

Wszystkie prace konserwacyjne i naprawcze muszą byü wykonywane

przez wyspecjalizowany warsztat, gdy oznaczone są dopiskiem

"Praca warsztatowa". Personel takiego warsztatu dysponuje

niezbĊdną wiedzą i wáaĞciwymi Ğrodkami (narzĊdzia, podnoĞniki,

podpory, itp.) do umiejĊtnego i bezpiecznego wykonania prac

konserwacyjnych i naprawczych.

Ogólne wskazówki dotyczące bezpieczeĔstwa

2.7

CzynnoĞci zabezpieczające w normalnej pracy

Maszyny uĪywaü tylko wtedy, gdy wszystkie zabezpieczenia i osáony

są w peáni sprawne.

Co najmniej raz dziennie sprawdzaü maszynĊ pod wzglĊdem

widocznych z zewnątrz uszkodzeĔ oraz sprawnoĞci dziaáania

urządzeĔ zabezpieczających i osáon.

2.8

ZagroĪenia ze strony resztek energii

NaleĪy pamiĊtaü, Īe na maszynie wystĊpują resztki energii

mechanicznej, hydraulicznej, pneumatycznej i elektrycznej /

elektronicznej.

Podczas szkolenia personelu naleĪy dokonaü odpowiednich

czynnoĞci. Szczegóáowe wskazówki zostaną podane ponownie w

odnoĞnych rozdziaáach tej instrukcji.

2.9

Konserwacje i naprawy, usuwanie usterek

Przepisowe prace nastawcze, konserwacyjne i inspekcyjne naleĪy

wykonywaü we wáaĞciwych terminach.

Wszystkie czynniki robocze takie, jak sprĊĪone powietrze i hydraulikĊ

naleĪy zabezpieczyü przed przypadkowym uruchomieniem.

Przy wymianie duĪych zespoáów maszyny naleĪy je wáaĞciwie

zabezpieczyü na urządzeniach podnoĞnikowych.

Sprawdzaü wszelkie poáączenia Ğrubowe pod wzglĊdem ich

zamocowania. Po zakoĔczeniu prac konserwacyjnych sprawdziü

funkcjonowanie wszelkich urządzeĔ zabezpieczających.

Ogólne wskazówki dotyczące bezpieczeĔstwa

2.10

Zmiany konstrukcyjne

Bez zezwolenia AMAZONEN-WERKE nie mogą PaĔstwo dokonywaü

Īadnych zmian ani przeróbek maszyny. Dotyczy to równieĪ prac

spawalniczych na elementach noĞnych.

Wszelkiego rodzaju przebudowy i przeróbki maszyny wymagają

pisemnego zezwolenia AMAZONEN-WERKE. Stosowaü wyáącznie

czĊĞci i wyposaĪenia dopuszczone do stosowania przez

AMAZONEN-WERKE po to, aby wydane zaĞwiadczenie

homologacyjne zgodne z przepisami narodowymi zachowaáo swoją

waĪnoĞü.

Pojazdy posiadające urzĊdową homologacjĊ lub związane z tymi po-

jazdami urządzenia i wyposaĪenie muszą znajdowaü siĊ w stanie

zgodnym z warunkami Ğwiadectwa homologacyjnego lub zgodnego z

przepisami prawa o ruchu drogowym zaĞwiadczenia o dopuszczeniu

pojazdu do ruchu drogowego.

OSTRZEĩENIE

ZagroĪenie przez zgniecenie, przyciĊcie, pochwycenie,

wciągniĊcie i pchniĊcie przy pĊkniĊciu czĊĞci noĞnych.

Kategorycznie zabrania siĊ

•

wiercenia na ramie lub podwoziu.

•

rozwiercania otworów znajdujących siĊ na ramie lub podwoziu.

•

spawania na czĊĞciach noĞnych.

Ogólne wskazówki dotyczące bezpieczeĔstwa

2.10.1

CzĊĞci zamienne, zuĪywalne oraz materiaáy pomocnicze

CzĊĞci maszyny nie znajdujące siĊ w nienagannym stanie

technicznym naleĪy wymieniaü natychmiast.

Aby Ğwiadectwo homologacyjne zachowaáo swą waĪnoĞü, naleĪy

uĪywaü wyáącznie oryginalnych lub dopuszczonych do stosowania

przez AMAZONEN-WERKE czĊĞci zamiennych i Ğcieralnych. Przy

stosowaniu czĊĞci zamiennych i zuĪywalnych pochodzących od

innych producentów nie gwarantuje siĊ, Īe są one skonstruowane bez

zastrzeĪeĔ i speániają wymogi bezpieczeĔstwa.

AMAZONEN-WERKE nie przejmują Īadnej odpowiedzialnoĞci za

szkody wynikáe ze stosowania nie dopuszczonych do stosowania

czĊĞci zamiennych, zuĪywalnych lub materiaáów pomocniczych.

2.11

Czyszczenie i utylizacja

UĪywane Ğrodki i materiaáy stosowaü i utylizowaü umiejĊtnie, a

szczególnie

•

przy pracach i urządzeniach ukáadu smarowania oraz

•

przy czyszczeniu za pomocą rozpuszczalników.

2.12

Miejsce pracy uĪytkownika

UĪytkownik moĪe obsáugiwaü maszynĊ wyáącznie z fotela kierowcy w

ciągniku.

Ogólne wskazówki dotyczące bezpieczeĔstwa

Znaki ostrzegawcze - budowa

Znaki ostrzegawcze oznaczają niebezpieczne miejsca na maszynie i

ostrzegają przed zagroĪeniami. W takich miejscach zawsze istnieją

staáe lub nieoczekiwanie wystĊpujące zagroĪenia.

Znak ostrzegawczy skáada siĊ z 2 pól:

Pole 1

pokazuje obrazowo opis zagroĪenia otoczony trójkątnym symbolem

bezpieczeĔstwa.

Pole 2

pokazuje obrazowo wskazówkĊ pozwalającą zapobiec zagroĪeniu.

Znaki ostrzegawcze - objaĞnienie

Kolumna Numer katalogowy i objaĞnienie zawiera opis

znajdującego siĊ obok znaku ostrzegawczego. Opis znaku jest

zawsze taki sam i dokonywany jest w nastĊpującej kolejnoĞci:

1. Opis zagroĪenia.

Na przykáad: ZagroĪenie rozciĊciem lub odciĊciem!

2. Skutki nieprzestrzegania wskazówki (ek) zapobiegającej

niebezpieczeĔstwu.

Na przykáad: Spowodowanie ciĊĪkiego zranienia palców lub

dáoni.

3. Wskazówka (ki) jak zapobiec niebezpieczeĔstwu.

Na przykáad: CzĊĞci maszyny dotykaü tylko wtedy, gdy

caákowicie siĊ zatrzymają.

Ogólne wskazówki dotyczące bezpieczeĔstwa

Numer katalogowy i objaĞnienie

Znak ostrzegawczy

MD 075

ZagroĪenie przyciĊcia lub obciĊcia palców i

dáoni, spowodowane przez ruchome czĊĞci

uczestniczące w procesie pracy!

ZagroĪenie to moĪe spowodowaü bardzo ciĊĪkie

obraĪenia z utratą czĊĞci ciaáa wáącznie.

•

Nigdy nie siĊgaü w obrĊb zagroĪenia gdy

pracuje silnik ciągnika i przyáączony jest

waáek przekaĨnikowy / instalacja

hydrauliczna / instalacja elektroniczna.

•

Przed siĊganiem w strefĊ zagroĪenia

odczekaü, aĪ wszystkie ruchome czĊĞci

maszyny caákowicie siĊ zatrzymają.

MD 076

ZagroĪenie wciągniĊcia lub pochwycenia

dáoni albo ramion spowodowane przez

ruchome czĊĞci przenoszące siáy!

ZagroĪenie to moĪe spowodowaü bardzo ciĊĪkie

obraĪenia z utratą czĊĞci ciaáa wáącznie.

Nigdy nie otwieraü ani nie zdejmowaü urządzeĔ

zabezpieczających i osáon,

•

tak dáugo, jak przy doáączonym waáku

przekaĨnikowym / instalacji hydraulicznej /

instalacji elektronicznej pracuje silnik

ciągnika,

•

lub przy kole glebowym znajdującym siĊ w

ruchu.

MD 078

ZagroĪenie przygniecenia palców lub dáoni

spowodowane przez dostĊpne, ruchome

czĊĞci maszyny!

ZagroĪenie to moĪe spowodowaü bardzo ciĊĪkie

obraĪenia z utratą czĊĞci ciaáa wáącznie.

Nigdy nie siĊgaü w obrĊb zagroĪenia gdy pracuje

silnik ciągnika i przyáączony jest waáek

przekaĨnikowy / instalacja hydrauliczna /

instalacja elektroniczna.

Ogólne wskazówki dotyczące bezpieczeĔstwa

MD 079

ZagroĪenie ze strony wyrzucanych przez

maszynĊ materiaáów lub ciaá obcych

spowodowane przebywaniem w

niebezpiecznej strefie w pobliĪu maszyny!

ZagroĪenie takie moĪe powodowaü ciĊĪkie

obraĪenia caáego ciaáa.

•

Zachowaü wystarczająco bezpieczny

odstĊp od niebezpiecznej strefy w pobliĪu

maszyny.

•

Zwróciü uwagĊ aby tak dáugo, jak pracuje

silnik ciągnika, wszystkie osoby

zachowywaáy wystarczająco duĪy,

bezpieczny odstĊp od strefy zagroĪenia

maszyny..

MD 082

ZagroĪenie upadkiem spowodowane jazdą na

stopniach lub platformach maszyny!

ZagroĪenie takie moĪe spowodowaü ciĊĪkie

obraĪenia ciaáa ze skutkiem Ğmiertelnym

wáącznie.

Jazda ludzi na maszynie lub wchodzenie na

pracującą maszynĊ są zabronione. Zakaz ten

dotyczy takĪe maszyn z powierzchniami do

wchodzenia i platformami.

Zwracaü uwagĊ, aby nikt nie jechaá na maszynie.

MD 087

ZagroĪenie przyciĊcia lub obciĊcia palców

stóp i caáych stóp, spowodowane przez

ruchome czĊĞci uczestniczące w procesie

pracy!

ZagroĪenie to moĪe spowodowaü bardzo ciĊĪkie

obraĪenia z utratą czĊĞci ciaáa wáącznie.

Zachowaü wystarczająco duĪy, bezpieczny

odstĊp od miejsc niebezpiecznych tak dáugo, jak

dáugo pracuje silnik ciągnika przy doáączonym i

waáku przekaĨnikowym / instalacji hydraulicznej /

instalacji elektronicznej.

Ogólne wskazówki dotyczące bezpieczeĔstwa

MD 089

ZagroĪenie przygniecenia caáego ciaáa

spowodowane przebywaniem pod wiszącymi

ciĊĪarami lub podniesionymi czĊĞciami

maszyny!

ZagroĪenie takie moĪe spowodowaü ciĊĪkie

obraĪenia ciaáa ze skutkiem Ğmiertelnym

wáącznie.

•

Przebywanie ludzi pod wiszącymi ciĊĪarami

lub podniesionymi czĊĞciami maszyny jest

zabronione.

•

Zachowaü wystarczająco bezpieczny

odstĊp od wiszących ciĊĪarów lub

poruszających siĊ czĊĞci maszyny.

•

Zwróciü uwagĊ, aby wszystkie osoby

zachowaáy wystarczająco bezpieczny

odstĊp od wiszących ciĊĪarów lub

podniesionych czĊĞci maszyny.

MD 095

Przed uruchomieniem maszyny przeczytaü a

nastĊpnie przestrzegaü zawarte w tej instrukcji

obsáugi wskazówki dotyczące bezpieczeĔstwa!

MD 096

ZagroĪenie ze strony wydostającego siĊ pod

wysokim ciĞnieniem oleju hydraulicznego,

spowodowane przez nieszczelne przewody i

wĊĪe hydrauliczne!

ZagroĪenie to moĪe powodowaü najciĊĪsze

obraĪenia caáego ciaáa ze skutkiem Ğmiertelnym

wáącznie, jeĞli wydostający siĊ pod wysokim

ciĞnieniem olej hydrauliczny przebije skórĊ i

wniknie do ciaáa.

•

Nigdy nie próbowaü uszczelniania

nieszczelnych wĊĪy i przewodów

hydraulicznych za pomocą dáoni lub palców.

•

Przed rozpoczĊciem prac konserwacyjnych

i naprawczych wĊĪy oraz przewodów

hydraulicznych, przeczytaü i przestrzegaü

wskazówki z instrukcji obsáugi.

•

W wypadku zranienia olejem hydraulicznym

natychmiast udaü siĊ do lekarza.

Ogólne wskazówki dotyczące bezpieczeĔstwa

MD 097

ZagroĪenie przygniecenia caáego ciaáa

spowodowane przez przebywanie w strefie

podnoszenia TUZ podczas uruchamiania

hydrauliki TUZ!

ZagroĪenie takie moĪe spowodowaü ciĊĪkie

obraĪenia ciaáa ze skutkiem Ğmiertelnym

wáącznie.

•

Przebywanie w obrĊbie podnoszenia TUZ

przy uruchomieniu hydrauliki TUZ jest

zabronione.

•

Elementy ustalające hydraulikĊ TUZ

ciągnika uruchamiaü

ο tylko z przeznaczonego do tego celu

miejsca pracy.

ο nigdy nie uruchamiaü TUZ jeĞli

ktokolwiek znajduje siĊ w strefie

podnoszenia miĊdzy ciągnikiem a

maszyną.

MD 100

Piktogram ten pokazuje punkty mocowania

urządzeĔ dĨwigowych przy zaáadunku maszyny.

MD 102

ZagroĪenie przy wykonywaniu na maszynie

takich prac, jak montaĪ, ustawianie, usuwanie

usterek, czyszczenie, konserwacja i naprawy

spowodowane niezamierzonym

uruchomieniem ciągnika oraz przetoczeniem

ciągnika i maszyny!

ZagroĪenia takie mogą spowodowaü ciĊĪkie

obraĪenia ciaáa ze skutkiem Ğmiertelnym

wáącznie.

•

Zabezpieczyü ciągnik i maszynĊ przed

wszystkimi czynnoĞciami, które mogą

powodowaü niezamierzone uruchomienie

oraz przetoczenie maszyny.

•

ZaleĪnie od wykonania zamierzonych

czynnoĞci przeczytaü odpowiedni rozdziaá w

instrukcji obsáugi.

Ogólne wskazówki dotyczące bezpieczeĔstwa

2.14

NiebezpieczeĔstwa związane z niestosowaniem siĊ do przepisów

bezpieczeĔstwa

Niezastosowanie siĊ do przepisów dotyczących bezpieczeĔstwa

•

moĪe spowodowaü zagroĪenie zarówno dla ludzi jak teĪ dla

maszyny i Ğrodowiska.

•

moĪe prowadziü do utraty praw do wszelkich roszczeĔ

odszkodowawczych.

Nieprzestrzeganie przepisów dotyczących bezpieczeĔstwa moĪe

przykáadowo pociągaü za sobą nastĊpujące zagroĪenia:

•

ZagroĪenie dla ludzi w związku z niezabezpieczeniem obszaru

pracy.

•

Odmowa dziaáania waĪnych funkcji maszyny.

•

Niezachowanie prawidáowych metod konserwacji i naprawy

maszyny.

•

ZagroĪenie dla osób spowodowane dziaáaniem czynników

mechanicznych i chemicznych.

•

ZagroĪenie dla Ğrodowiska związane z wyciekiem oleju

hydraulicznego.

2.15

Bezpieczna praca

Poza przepisami bezpieczeĔstwa zawartymi w niniejszej instrukcji

obowiązują równieĪ narodowe przepisy bezpieczeĔstwa i higieny

pracy oraz zapobiegania wypadkom.

NaleĪy stosowaü siĊ do zaleceĔ dotyczących bezpieczeĔstwa

umieszczonych na znakach ostrzegawczych na maszynie.

W przypadku poruszania siĊ po drogach publicznych naleĪy

przestrzegaü odpowiednich przepisów ruchu drogowego.

Ogólne wskazówki dotyczące bezpieczeĔstwa

2.16

Wskazówki dotyczące bezpieczeĔstwa uĪytkownika

OSTRZEĩENIE

ZagroĪenie przygnieceniem, obciĊciem, pochwyceniem,

wciągniĊciem i uderzenie na skutek nieprzestrzegania zasad

bezpieczeĔstwa w ruchu drogowym i w pracy!

Przed uruchomieniem maszyny sprawdziü maszynĊ i ciągnik pod

wzglĊdem bezpieczeĔstwa w ruchu drogowym i w pracy!

2.16.1

Ogólne przepisy bezpieczeĔstwa i higieny pracy

•

Poza zaleceniami zawartymi w niniejszej instrukcji obsáugi

naleĪy przestrzegaü równieĪ innych, obowiązujących przepisów

bezpieczeĔstwa pracy i zapobiegania wypadkom!

•

Umieszczone na maszynie znaki ostrzegawcze i pozostaáe

oznaczenia podają waĪne wskazówki dotyczące bezpiecznej

pracy maszyną. Przestrzeganie tych wskazówek sáuĪy Waszemu

bezpieczeĔstwu!

•

Przed ruszeniem z miejsca i przed rozpoczĊciem pracy

sprawdziü otoczenie maszyny (dzieci)! Dbaü o zachowanie

dobrej widocznoĞci!

•

Jazda i transport ludzi na maszynie jest zabroniony!

•

Sposób jazdy naleĪy dobraü tak, aby w kaĪdej sytuacji w peáni

panowaü nad ciągnikiem z doáączoną do niego maszyną.

•

UwzglĊdniü przy tym swoje osobiste umiejĊtnoĞci, warunki toru

jazdy, ruchu na drodze, widocznoĞü i pogodĊ, wáaĞciwoĞci

jezdne ciągnika oraz wpáyw zawieszonej na nim lub zaczepionej

do niego maszyny.

Do- i odáączanie maszyny

•

MaszynĊ mogą PaĔstwo áączyü i transportowaü tylko z takim

ciągnikiem, który speánia wymagania w zakresie mocy!

•

Przy doáączaniu maszyn do trzypunktowej hydrauliki ciągnika

kategorie zaczepu ciągnika i maszyny muszą byü zgodne!

•

Przez doáączenie maszyny z przodu / z tyáu ciągnika nie mogą

zostaü przekroczone

ο dopuszczalna masa caákowita ciągnika

ο dopuszczalne obciąĪenie osi ciągnika

ο dopuszczalna noĞnoĞü ogumienia ciągnika

•

Przed doáączeniem i odáączeniem maszyny od ciągnika

zabezpieczyü ciągnik i maszynĊ przed przypadkowym

przetoczeniem.

•

Podczas dojazdu ciągnikiem do doáączanej maszyny

przebywanie ludzi miĊdzy ciągnikiem a maszyną jest

zabronione!

Przeszkolony pomocnik moĪe, jako osoba wskazująca,

znajdowaü siĊ tylko obok pojazdów a wejĞü miĊdzy nie moĪe

dopiero po ich caákowitym zatrzymaniu.

•

DĨwigniĊ sterującą hydrauliką ciągnika zabezpieczyü w pozycji,

jaka wyklucza przypadkowe podnoszenie lub opuszczanie zanim

maszyna nie zostanie doáączona do trzypunktowego ukáadu

zawieszenia hydraulicznego, lub nie bĊdzie od niego odáączona!

Ogólne wskazówki dotyczące bezpieczeĔstwa

•

Przy do- i odáączaniu maszyny podpory (jeĞli są) ustawiü we

wáaĞciwej pozycji (bezpieczeĔstwo odstawiania)!

•

Przy uĪywaniu urządzeĔ podpierających istnieje

niebezpieczeĔstwo zranienia w miejscach przygniecenia lub

przyciĊcia!

•

Przy doáączaniu i odáączaniu maszyny do ciągnika naleĪy byü

szczególnie ostroĪnym! W punktach doáączania miĊdzy maszyną

a ciągnikiem znajdują siĊ miejsca przygniecenia i przyciĊcia!

•

Przy uruchamianiu trzypunktowej hydrauliki ciągnika

przebywanie miĊdzy ciągnikiem a maszyną jest zabronione!

•

Doáączone przewody zasilające

ο muszą bez naprĊĪeĔ, zaáamaĔ i tarcia poddawaü siĊ

wszystkim ruchom maszyny podczas jazdy na zakrĊtach.

ο nie mogą ocieraü o czĊĞci obce.

•

Linki zwalniające szybkozáącza muszą luĨno zwisaü i nie mogą

w Īadnej pozycji niczego samoczynnie uruchamiaü!

•

Odáączoną maszynĊ ustawiaü zawsze w sposób gwarantujący

jej stabilne bezpieczeĔstwo!

Ogólne wskazówki dotyczące bezpieczeĔstwa

Praca maszyną

•

Przed rozpoczĊciem pracy naleĪy zapoznaü siĊ ze wszystkimi

ukáadami i elementami obsáugi maszyny oraz ich dziaáaniem.

Podczas pracy jest na to za póĨno!

•

Nosiü ubranie ĞciĞle przylegające! LuĨne ubranie zwiĊksza

niebezpieczeĔstwo uchwycenia i owiniĊcia siĊ odzieĪy na

waákach napĊdowych!

•

MaszynĊ uruchamiaü tylko wtedy, gdy wszystkie urządzenia

zabezpieczające są zamontowane i znajdują siĊ w pozycji

chroniącej!

•

Zwracaü uwagĊ na maksymalną áadownoĞü doáączonej maszyny

i dopuszczalne obciąĪenia osi i zaczepu ciągnik! W koniecznych

wypadkach jechaü ze zbiornikiem napeánionym tylko czĊĞciowo.

•

Przebywanie ludzi w roboczym zasiĊgu maszyny jest

zabronione!

•

Zabronione jest przebywanie ludzi w obrĊbie obracania siĊ i

skáadania maszyny!

•

Na czĊĞciach napĊdzanych (np. hydraulicznie) znajdują siĊ

miejsca, których dotykanie grozi uciĊciem lub zmiaĪdĪeniem!

•

CzĊĞci maszyny uruchamiane siáami obcymi moĪna zaáączaü

tylko wtedy, gdy ludzie znajdują siĊ w bezpiecznej odlegáoĞci od

maszyny!

•

Przed pozostawieniem ciągnika go przed niezamierzonym

uruchomieniem i przetoczeniem.

W tym celu

ο opuĞciü maszynĊ na ziemiĊ

ο zaciągnąü hamulec postojowy

ο wyáączyü silnik ciągnika

ο wyjąü kluczyk ze stacyjki.

Transport maszyny

•

Podczas jazdy po drogach publicznych naleĪy przestrzegaü

obowiązujących przepisów Prawa o ruchu drogowym!

•

Przed rozpoczĊciem jazdy transportowej sprawdziü

ο prawidáowoĞü doáączenia przewodów zasilających

ο sprawnoĞü, czystoĞü i dziaáanie instalacji oĞwietleniowej

ο ukáad hamulcowy i hydrauliczny pod wzglĊdem widocznych

usterek

ο czy hamulec postojowy jest caákowicie zwolniony

ο dziaáanie ukáadu hamulcowego.

•

Zawsze zwracaü uwagĊ na wystarczającą zdolnoĞü kierowania i

hamowania ciągnikiem!

Zamontowana na ciągniku lub doáączona do niego maszyna oraz

obciąĪniki przednie i tylne wpáywają na wáaĞciwoĞci jezdne oraz

na zdolnoĞü kierowania i hamowania ciągnika.

•

W koniecznych przypadkach stosowaü obciąĪniki przodu

ciągnika!

Przednia oĞ ciągnika musi dĨwigaü co najmniej 20% masy

wáasnej ciągnika po to, aby zachowana byáa peána zdolnoĞü

kierowania.

•

ObciąĪniki przednie i tylne zawsze mocowaü zgodnie z

przepisami i w przewidzianych do tego celu miejscach!

Ogólne wskazówki dotyczące bezpieczeĔstwa

•

Zwracaü uwagĊ na maksymalną áadownoĞü doáączonej maszyny

i dopuszczalne obciąĪenia osi i zaczepu ciągnika!

•

Ciągnik musi zapewniü przepisowe opóĨnienie przy hamowaniu

zaáadowanym zespoáem (ciągnik plus zawieszona / zaczepiona

maszyna)!

•

ZdolnoĞü hamowania naleĪy sprawdziü przed rozpoczĊciem

jazdy!

•

Podczas jazdy na zakrĊtach z zawieszoną lub zaczepioną

maszyną uwzglĊdniü zachodzenie maszyny i jej bezwáadnoĞü!

•

Przed rozpoczĊciem jazdy w transporcie uwaĪaü na

wystarczające zblokowanie dolnych dĨwigni zaczepu ciągnika

jeĞli maszyna zamocowana jest na TUZ!

•

Przed rozpoczĊciem jazdy transportowej wszystkie odchylane

czĊĞci maszyny ustawiü w pozycji transportowej!

•

Przed rozpoczĊciem jazdy transportowej zabezpieczyü

odchylane czĊĞci maszyny w pozycji transportowej przed

zmianami pozycji powodującymi zagroĪenia. Wykorzystaü

przewidziane do tego celu zabezpieczenia transportowe!

•

Przed rozpoczĊciem jazdy transportowej zaryglowaü dĨwigniĊ

obsáugującą hydraulikĊ TUZ przed niezamierzonym

podnoszeniem lub opuszczaniem doáączonej maszyny!

•

Przed rozpoczĊciem jazdy transportowej sprawdziü, czy

wymagane wyposaĪenie transportowe jak np. oĞwietlenie,

urządzenia ostrzegawcze i zabezpieczenia jest prawidáowo

zamontowane na maszynie!

•

Przed rozpoczĊciem transportu sprawdziü wzrokowo czy

sworznie dĨwigni górnej i dĨwigni dolnych zaczepu są za

pomocą sprĊĪystych, skáadanych zawleczek, zabezpieczone

przed wysuniĊciem.

•

PrĊdkoĞü jazdy zawsze dopasowaü do panujących warunków!

•

Przed zjazdem z góry zawsze wáączaü niĪszy bieg!

•

Przed rozpoczĊciem jazdy transportowe zawsze wyáączaü

rozdzielne hamowanie na koáa (zaryglowaü ze sobą pedaáy

hamulca)!

Ogólne wskazówki dotyczące bezpieczeĔstwa

2.16.2

Instalacja hydrauliczna

•

Instalacja hydrauliczna znajduje siĊ pod wysokim ciĞnieniem!

•

Zwracaü uwagĊ na prawidáowe przyáączanie wĊĪy

hydraulicznych!

•

Doáączając przewody hydrauliczne do ukáadu hydraulicznego

ciągnika naleĪy uwaĪaü, by ukáad nie byá pod ciĞnieniem

zarówno od strony ciągnika, jak i od strony maszyny!

•

Zabrania siĊ blokowania czĊĞci ustawiających w ciągniku,

sáuĪących do bezpoĞredniego wykonywania hydraulicznych lub

elektrycznych ruchów czĊĞci skáadowych, np. skáadania,

przechylania i przesuwania. Odpowiedni ruch musi byü

automatycznie zatrzymywany, gdy zwolniony zostanie zespóá

sterujący tym ruchem. Nie dotyczy to zespoáów, których ruchy

ο są staáe, lub

ο regulowane są automatycznie, albo

ο ze wzglĊdu na ich funkcje wymagają pozycji páywającej lub

ciĞnieniowej.

•

Przed rozpoczĊciem prac na instalacji hydraulicznej

ο opuĞciü maszynĊ

ο zlikwidowaü ciĞnienie w hydraulice

ο wyáączyü silnik ciągnika

ο zaciągnąü hamulec postojowy

ο wyjąü kluczyk ze stacyjki.

•

WĊĪe hydrauliczne naleĪy poddawaü kontroli przez fachowy

serwis przynajmniej raz w roku! WĊĪe hydrauliczne wymieniaü w

wypadku ich uszkodzenia lub zestarzenia! UĪywaü tylko

oryginalnych wĊĪy hydraulicznych AMAZONE!

•

Okres uĪytkowania przewodów hydraulicznych nie moĪe

przekroczyü okresu szeĞciu lat, wliczając ewentualny, najwyĪej

dwuletni okres ich magazynowania. RównieĪ przy prawidáowym

magazynowaniu i dopuszczalnym obciąĪeniu przewody i

poáączenia ulegają naturalnemu zestarzeniu, dlatego teĪ ich

okres przechowywania i uĪytkowania jest ograniczony.

NiezaleĪnie od tego okres uĪytkowania moĪna ustaliü

uwzglĊdniając doĞwiadczenia w tym zakresie, a zwáaszcza

moĪliwoĞü potencjalnych niebezpieczeĔstw. Dla przewodów i

poáączeĔ hydraulicznych z materiaáów termoplastycznych

odpowiednie okresy mogą byü inne od podanych.

•

Nigdy nie próbowaü uszczelniania nieszczelnych wĊĪy i

przewodów hydraulicznych za pomocą dáoni lub palców.

Wydostające siĊ pod wysokim ciĞnieniem páyny (olej

hydrauliczny) mogą przez skórĊ wniknąü do ciaáa i spowodowaü

ciĊĪkie zranienia!

W wypadku zranienia olejem hydraulicznym natychmiast udaü

siĊ do lekarza. NiebezpieczeĔstwo infekcji!

•

Przy poszukiwaniu miejsc wycieków posáugiwaü siĊ

odpowiednimi Ğrodkami pomocniczymi, z powodu moĪliwego

niebezpieczeĔstwa infekcji.

Ogólne wskazówki dotyczące bezpieczeĔstwa

2.16.3

Instalacja elektryczna

•

Podczas prac na instalacji elektrycznej akumulator (biegun

ujemny) musi byü odáączony!

•

UĪywaü tylko przepisowych bezpieczników. Przy uĪyciu zbyt

silnych bezpieczników instalacja elektryczna zostanie

zniszczona - niebezpieczeĔstwo poĪaru!

•

UwaĪaü na wáaĞciwą kolejnoĞü doáączania akumulatora -

najpierw przyáączaü biegun dodatni a potem ujemny! - Przy

odáączaniu najpierw odáączaü biegun ujemny a potem dodatni!

•

Na dodatni biegun akumulatora stosowaü przewidzianą do tego

osáonĊ. Przy zwarciu z masą istnieje niebezpieczeĔstwo

eksplozji!

•

NiebezpieczeĔstwo eksplozji! W pobliĪu akumulatora nie uĪywaü

urządzeĔ iskrzących ani otwartego páomienia!

•

Maszyna moĪe byü wyposaĪona w komponenty i czĊĞci

elektryczne i elektroniczne, których dziaáanie moĪe byü

niewáaĞciwe w przypadku zakáóceĔ pola elektromagnetycznego

pochodzących z innych urządzeĔ. Takie zakáócenia mogą

doprowadziü do zagroĪeĔ dla osób w razie niezastosowania siĊ

do nastĊpujących przepisów bezpieczeĔstwa.

ο W przypadku instalacji dodatkowych urządzeĔ i / lub

ukáadów w urządzeniu, z przyáączeniem do instalacji

pokáadowej, uĪytkownik sam ponosi odpowiedzialnoĞü za

sprawdzenie, czy instalacja nie powoduje zakáóceĔ

urządzeĔ elektronicznych pojazdu lub innych ukáadów.

ο NaleĪy pamiĊtaü przede wszystkim o tym, by dodatkowo

instalowane czĊĞci elektryczne i elektroniczne byáy zgodne

z dyrektywą europejską 89/336/EWG oraz posiadaáy

oznaczenie CE.

2.16.4

Praca z WOM

•

UĪywaü wyáącznie waáków przegubowych zalecanych przez

AMAZONEN WERKE wyposaĪonych w przepisowe

zabezpieczenia!

•

Przestrzegaü takĪe Instrukcji obsáugi wydanej przez producenta

waáka!

•

Rury ochronne i lejki ochronne waáka przegubowego nie mogą

byü uszkodzone, na ciągniku i maszynie muszą znajdowaü siĊ

osáony czopów waáka i muszą one znajdowaü siĊ w

nienagannym stanie technicznym!

•

Praca waáka z uszkodzonymi osáonami jest zabroniona!

•

Doáączania i odáączania waáka dokonywaü moĪna tylko przy

ο wyáączonym napĊdzie waáka

ο wyáączonym silniku ciągnika

ο zaciągniĊtym hamulcu postojowym

ο kluczyku wyjĊtym ze stacyjki

•

NaleĪy zawsze zwracaü uwagĊ na prawidáowy montaĪ i

zabezpieczenia waáka przegubowego!

•

Przy waákach szerokokątowych, przegub szerokokątowy naleĪy

umieszczaü w punkcie obrotu miĊdzy ciągnikiem a maszyną!

•

OsáonĊ waáka przekaĨnika naleĪy zabezpieczyü przed

obracaniem siĊ za pomocą zamocowanych áaĔcuchów!

•

Zwracaü uwagĊ na prawidáowe pokrycie rur waáka w pozycji

Ogólne wskazówki dotyczące bezpieczeĔstwa

transportowej i roboczej! (Przestrzegaü instrukcji obsáugi

wydanej przez producenta waáka przegubowego!)

•

Podczas jazdy po zakrĊtach zawsze uwaĪaü na dopuszczalne

kąty waáka i pokrycie jego rur przy jego przesuwie!

•

Przed wáączeniem waáka przekaĨnikowego sprawdziü, czy

wybrana liczba i kierunek obrotów WOM ciągnika odpowiada

dopuszczalnej liczbie obrotów i kierunkowi obrotów maszyny.

•

Przed wáączeniem waáka przekaĨnikowego usunąü wszystkich

ludzi ze strefy zagroĪenia maszyny.

•

Przy pracach z wykorzystaniem waáka przekaĨnikowego nikt nie

moĪe przebywaü w strefie obracającego siĊ WOM lub waáka

przegubowego.

•

Nigdy nie wáączaü waáka przekaĨnikowego przy wyáączonym

silniku ciągnika!

•

Zawsze wyáączaü waáek przekaĨnika, gdy wystĊpują zbyt duĪe

kąty odchylenia lub, gdy nie jest on potrzebny!

•

OSTRZEĩENIE! Po wyáączeniu waáka przekaĨnikowego istnieje

niebezpieczeĔstwo zranienia ze strony obracających siĊ siáą

bezwáadnoĞci czĊĞci maszyny!

W tym czasie nie zbliĪaü siĊ do maszyny! Pracowaü na niej

moĪna dopiero wtedy, gdy wszystkie czĊĞci maszyny caákowicie

siĊ zatrzymają!

•

Przed smarowaniem, czyszczeniem i ustawianiem waáka

przekaĨnikowego lub maszyny napĊdzanej waákiem

przekaĨnikowym zabezpieczyü ciągnik i maszynĊ przed

niezamierzonym uruchomieniem i przypadkowym

przetoczeniem.

•

Odáączony waáek przegubowy naleĪy záoĪyü w przewidziany do

tego celu uchwyt!

•

Po odáączeniu waáka przekaĨnikowego na czop WOM naleĪy

zaáoĪyü osáonĊ!

•

W przypadku uĪywania waáka przekaĨnika o prĊdkoĞci obrotowej

zaleĪnej od prĊdkoĞci jazdy naleĪy pamiĊtaü o odwrotnym

kierunku obracania siĊ waáka podczas cofania!

Ogólne wskazówki dotyczące bezpieczeĔstwa

2.16.5

Czyszczenie, konserwacja i naprawy

•

Prace konserwacyjne, naprawcze oraz czyszczenie maszyny

wykonywaü tylko przy

ο wyáączonym napĊdzie

ο wyáączonym silniku ciągnika

ο kluczyku wyjĊtym ze stacyjki

ο odáączonej od maszyny wtyczce komputera pokáadowego!

•

Regularnie sprawdzaü zamocowanie a jeĞli to konieczne,

dociągaü nakrĊtki i Ğruby!

•

Przed rozpoczĊciem konserwacji, napraw i czyszczenia

maszyny naleĪy zabezpieczyü uniesioną maszynĊ wzglĊdnie

uniesione czĊĞci maszyny przed niezamierzonym

opuszczeniem!

•

Przy wymianie czĊĞci roboczych z ostrzami naleĪy stosowaü

odpowiednie narzĊdzia montaĪowe i zaáoĪyü rĊkawice ochronne!

•

Oleje, smary i filtry utylizowaü zgodnie z przepisami!

•

Przed rozpoczĊciem elektrycznych prac spawalniczych na

ciągniku lub doáączonej do niego maszynie naleĪy odáączyü

przewody alternatora i akumulatora!

•

Wymieniane czĊĞci muszą co najmniej odpowiadaü zaáoĪonym

wymaganiom technicznym stawianym przez AMAZONEN-

WERKE! MoĪna to osiągnąü stosując oryginalne czĊĞci zamienne

AMAZONE!

Zaáadunek i rozáadunek

Przeáadunek dĨwigiem:

OSTRZEĩENIE

ZagroĪenia przez przygniecenie na skutek nieprzewidzianego

upadku zawieszonej na dĨwigniku maszyny przy jej zaáadunku i

rozáadunku!

•

Stosowaü wyáącznie Ğrodki podnoszące (liny, pasy, áaĔcuchy itd.)

o minimalnym udĨwigu

1500 kg (bez waáu),

2000 kg (z waáem).

•

ĝrodki podnoszące mocowaü wyáącznie w / na oznaczonych

punktach ich mocowania.

•

Nigdy nie wchodziü pod podwieszony, niezabezpieczony ciĊĪar.

Rys. 2/1: Punkt mocowania pasa do

podnoszenia

Rys. 2

Opis produktu

Ten rozdziaá

•

podaje obszerny opis budowy maszyny.

•

zawiera oznaczenia poszczególnych zespoáów i czĊĞci

ustawiających.

Rozdziaá ten naleĪy przeczytaü w miarĊ moĪliwoĞci bezpoĞrednio

przy maszynie. W ten sposób optymalnie zapoznają siĊ PaĔstwo z

maszyną.

4.1

Przegląd zespoáów

Rys. 3

(1) Rama

(6) Punkty doáączania do dolnych dĨwigni

zaczepu

(2) Miska olejowa

(7) Punkt doáączania do górnej dĨwigni zaczepu

(3) Przekáadnia zmieniająca - koáa stoĪkowe

z przejĞciowym napĊdem WOM

(8) Osáona waáka przekaĨnikowego

(4) ZĊby

(9) Nakáadka do ukáadania nieuĪywanego waáka

przekaĨnikowego

(5)

Przednia blacha osáony narzĊdzi roboczych

(10) NapĊd poĞredni waáka przekaĨnikowego

(osáona)

Opis produktu

4.3

UĪytkowanie zgodne z przeznaczeniem

Brona wirnikowa KE 2500 / 3000 Special

•

zbudowany jest do wykonywania zwykáych prac uprawowych

gleby na polach uĪytkowanych rolniczo.

•

doáączany jest do TUZ ciągnika i obsáugiwana przez jedną

osobĊ.

•

moĪe byü stosowany tylko ze znajdującym siĊ za nim waáem.

Dotyczy takĪe sytuacji, gdy KE 2500 / 3000 Special

stosowana jest jako czĊĞü agregatu (patrz na stronie 76).

Pokonywane mogą by pochyáoĞci i zbocza

•

w linii warstwic

w kierunku jazdy w lewo

20 %

w kierunku jazdy w prawo

20 %

•

w linii opadania

w górĊ zbocza

20 %

w dóá zbocza

20 %

Do zgodnego z przeznaczeniem uĪycia maszyny naleĪy takĪe:

•

przestrzeganie wszystkich wskazówek instrukcji obsáugi.

•

zachowanie czasu przeglądów i konserwacji.

•

stosowanie wyáącznie oryginalnych czĊĞci zamiennych

AMAZONE .

Inne uĪycie maszyny, niĪ opisane powyĪej jest zabronione i

traktowane bĊdzie jako niezgodne z przeznaczeniem.

Za szkody wynikáe z uĪycia maszyny niezgodnego z przeznaczeniem

•

odpowiedzialnoĞü ponosi wyáącznie jej uĪytkownik,

•

AMAZONEN-WERKE nie przejmuj Īadnej odpowiedzialnoĞci.

Opis produktu

4.4

Strefy zagroĪenia i miejsca niebezpieczne

Strefą zagroĪenia jest otoczenie maszyny, w którym ludzie mogą byü

osiągalni

•

przez ruchy warunkowane czynnoĞciami roboczymi maszyny i jej

narzĊdzi roboczych

•

przez materiaáy i obce ciaáa wyrzucone przez maszynĊ

•

przez nieprzewidziane opuszczenie podniesionych narzĊdzi

roboczych

•

przez nieprzewidziane przetoczenie ciągnika i maszyny

W niebezpiecznych miejscach maszyny istnieją zagroĪenia

wystĊpujące stale lub wystĊpujące nieoczekiwanie. Znaki

ostrzegawcze oznaczają takie miejsca i ostrzegają przez

niebezpieczeĔstwami, których konstrukcyjnie nie moĪna zlikwidowaü.

Obowiązują tu specjalne przepisy bezpieczeĔstwa z odpowiednich

rozdziaáów.

W strefie zagroĪenia maszyny nie mogą przebywaü ludzie,

•

tak dáugo, jak przy doáączonym waáku przekaĨnikowym /

instalacji hydraulicznej, pracuje silnik ciągnika.

•

tak dáugo, jak ciągnik i maszyna nie są zabezpieczone przed

niezamierzonym uruchomieniem i nieprzewidzianym

przetoczeniem.

Osoba obsáugująca maszynĊ moĪe przemieszczaü ją lub dokonywaü

przestawiania narzĊdzi roboczych z pozycji transportowej do pozycji

roboczej i z pozycji roboczej do pozycji transportowej, gdy w strefie

zagroĪenia maszyny nie przebywają ludzie.

Miejsca niebezpieczne znajdują siĊ:

•

miĊdzy ciągnikiem a maszyną, w szczególnoĞci przy do- i

odáączaniu

•

w obrĊbie poruszających siĊ czĊĞci

•

przy wchodzeniu na maszynĊ

•

pod uniesionymi, niezabezpieczonymi maszynami lub czĊĞciami

maszyn

4.5

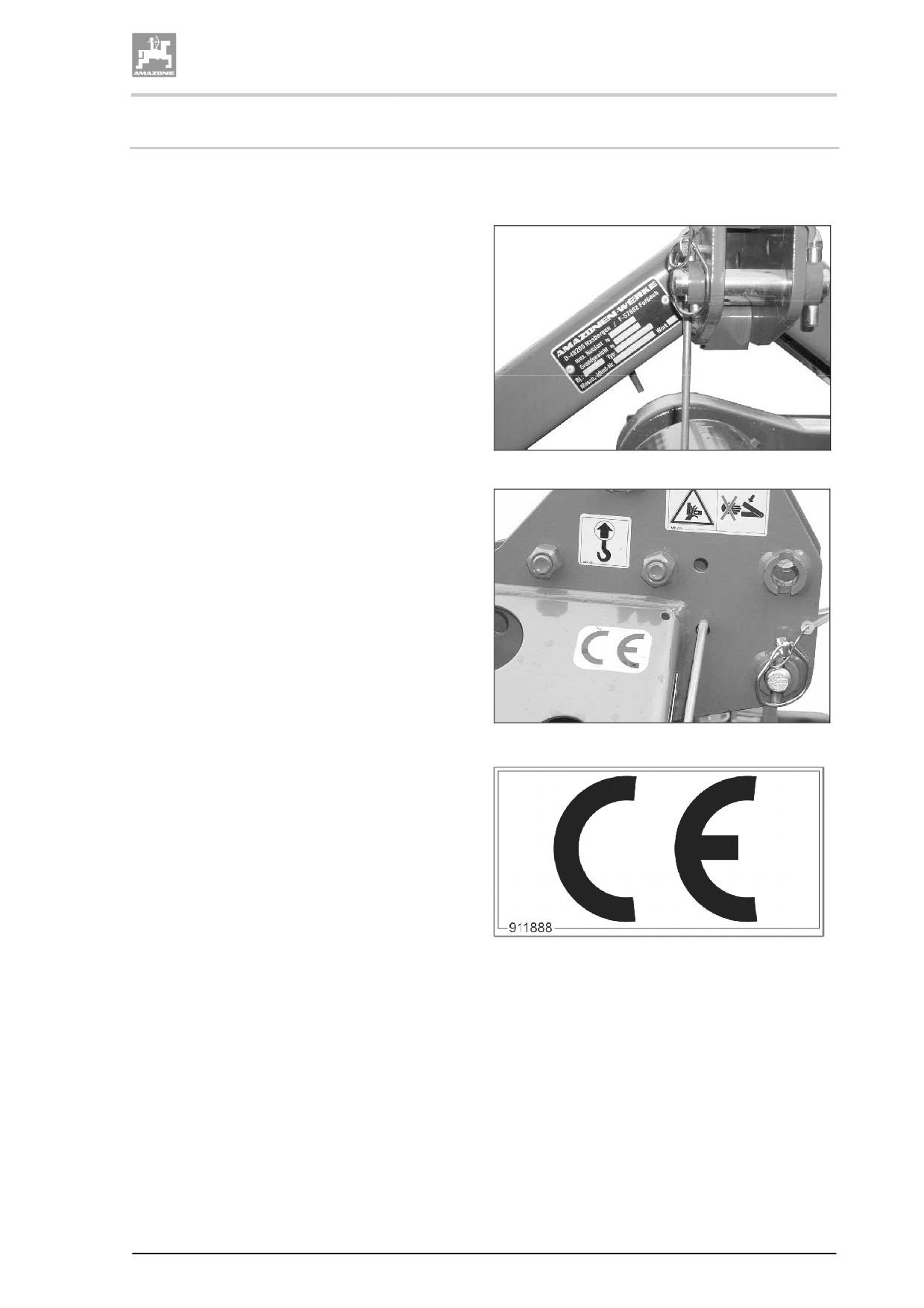

Deklaracja zgodnoĞci

Oznakowanie norm / dyrektyw

Maszyna speánia:

•

DyrektywĊ dla maszyn

98/37/WE

•

EMC-DyrektywĊ

89/336/EWG

•

EN 907

•

EN 12761-1

•

EN 12761-2

Opis produktu

4.7

Dane techniczne

Typ

KE 2500 Special

KE 3000 Special

SzerokoĞü robocza [m]

2,50

3,00

SzerokoĞü caákowita [m]

2,55

3,00

OdlegáoĞü punktu ciĊĪkoĞci d [mm]

550

Masa bez waáu [kg]

795

850

Masa z waáem podporowym

SW 420 [kg]

988

1065

SW 520 [kg]

1145

Masa z zĊbatym waáem ugniatającym

PW 420 [kg]

1115

1210

PW 500 [kg]

1190

1312

PW 600 [kg]

1500

Masa z klinowym waáem pierĞcieniowym

KW 520 [kg]

1324

KW 580 [kg]

1297

1432

Liczba wirników

DáugoĞü zĊbów [mm]

260

Max. gáĊbokoĞü robocza [mm]

200

Masa caákowita skáada siĊ z sumy masy wáasnej KE i masy

zamontowanego waáu!

Opis produktu

4.8

Wymagane wyposaĪenie ciągnika

Do pracy z maszyną ciągnik musi speániaü wymagania w zakresie

mocy oraz koniecznych przyáączy elektrycznych, hydraulicznych i

hamulcowych.

Moc silnika ciągnika

do 103 kW(140 KM)

Elektryka

NapiĊcie akumulatora:

•

12 V (Volt)

Gniazdo oĞwietlenia:

•

7-biegunowe

WOM

Wymagana liczba obrotów:

•

540 min^-1,720 min^-1, 1000 min^-1(preferowane)

Kierunek obrotów:

•

Zgodnie z kierunkiem ruchu wskazówek zegara, patrząc od tyáu

na ciągnik.

MontaĪ na TUZ

Ɣ DĨwignie dolne TUZ muszą posiadaü haki dĨwigni dolnych.

Ɣ DĨwignia górna musi posiadaü haki dĨwigni górnej.

4.9

Dane dotyczące emisji haáasu

Emisja haáasu w miejscu pracy (poziom haáasu) wynosi 74 dB(A),

mierzony w stanie pracy, przy zamkniĊtej kabinie, na wysokoĞci uszu

kierowcy ciągnika.

Przyrząd pomiarowy: OPTAC SLM 5.

Poziom haáasu zaleĪy w najwiĊkszym stopniu od uĪywanego pojazdu.

Budowa i dziaáanie

Rozdziaá ten informuje o budowie maszyny i dziaáaniu

poszczególnych jej czĊĞci.

Brona wirnikowa AMAZONE KE 2500 / 3000 Special

wykorzystywana jest z doáączonym waáem jako

•

pojedyncza maszyna

•

czĊĞü kombinacji uprawowo siewnej z

ο siewnikami nabudowanymi AMAZONE

ο siewnikami zawieszanymi AMAZONE.

KE 2500 / 3000 Special wykorzystywane są do

•

przygotowania pola po orce, ciĊĪkim kultywatorze lub gáĊboszu

•

przygotowania gleby bez wstĊpnej uprawy

5.1

Waáek przekaĨnikowy

Waáek przekaĨnikowy przejmuje przenoszenie siá miĊdzy ciągnikiem a

maszyną.

KE 2500 / 3000 Special wyposaĪone

są w waáek przekaĨnikowy z zabezpieczeniem

przeciąĪeniowym.

Zabezpieczenie przeciąĪeniowe montuje siĊ od

strony maszyny.

Rys. 8:

•

Waáek przekaĨnikowy z krzywkowym

sprzĊgáem odciąĪającym

Rys. 8

Przenoszony moment obrotowy: 1700 Nm.

Rys. 9:

•

Waáek przekaĨnikowy ze sprzĊgáem z

sworzniem Ğcinalnym

Przenoszony moment obrotowy: 2400 Nm.

Rys. 9

Budowa i dziaáanie

Rys. 10/…

(1) Waáek przekaĨnikowy

(2) Kabáąk trzymający waáek przekaĨnikowy

(3) Pozycja mocowania kabáąka trzymającego

podczas pracy, ze skáadaną zawleczką jako

zabezpieczeniem

(4) àaĔcuch przytrzymujący osáony waáka

przekaĨnikowego.

(5) Pozycja mocowania áaĔcucha trzymającego

podczas pracy.

Rys. 10

OSTRZEĩENIE

NiebezpieczeĔstwo przygniecenia przy przypadkowym

uruchomieniu oraz niezamierzonym przetoczeniu ciągnika i

maszyny!

Waáek przekaĨnikowy do- i odáączaü od ciągnika tylko wtedy, gdy

ciągnik oraz maszyna zabezpieczone są przed przypadkowym

uruchomieniem i przetoczeniem.

•

NaleĪy stosowaü tylko waáki przekaĨnikowe dostarczone wraz z

maszyną wzglĊdnie waáki przekaĨnikowe tego samego typu.

•

Przeczytaü i przestrzegaü dostarczoną instrukcjĊ obsáugi waáka

przekaĨnikowego. UmiejĊtne stosowanie i konserwacja waáka

przekaĨnikowego chroni przed ciĊĪkimi wypadkami.

•

Przy doáączaniu waáka przekaĨnikowego przestrzegaü

ο dostarczonej instrukcji obsáugi waáka przekaĨnikowego.

ο dopuszczalnej liczby obrotów napĊdu maszyny.

ο prawidáowej pozycji montaĪowej waáka przekaĨnikowego.

Patrz rozdziaá "Dopasowanie dáugoĞci waáka

przekaĨnikowego do ciągnika", strona 56.

ο prawidáowej pozycji montaĪowej waáka przekaĨnikowego.

Symbol ciągnika na rurze osáony waáka przekaĨnikowego

oznacza tĊ stronĊ waáka, którą naleĪy doáączaü do

ciągnika.

•

JeĞli waáek przekaĨnikowy posiada sprzĊgáo przeciąĪeniowe lub

wolne koáo, to zawsze naleĪy montowaü je od strony maszyny.

•

Przed wáączeniem waáka przekaĨnikowego zapoznaü siĊ ze

wskazówkami dotyczącymi bezpieczeĔstwa zawartymi w

rozdziale "Wskazówki bezpieczeĔstwa dotyczące uĪytkownika",

strona 28.

Budowa i dziaáanie

OSTRZEĩENIE

NiebezpieczeĔstwa pochwycenia i owiniĊcia przez

niezabezpieczony waáek przekaĨnikowy lub uszkodzone

zabezpieczenia!

•

Nigdy nie uĪywaü do pracy waáka przekaĨnikowego bez osáon

lub z uszkodzonymi osáonami albo bez prawidáowo

zamocowanych áaĔcuchów zabezpieczających.

•

Przed kaĪdym rozpoczĊciem pracy sprawdziü,

ο czy zamontowane są oraz czy prawidáowo funkcjonują

wszystkie osáony waáka przekaĨnikowego.

ο czy swobodna przestrzeĔ wokóá waáka przekaĨnikowego

jest wystarczająca dla wszystkich stanów roboczych. Brak

wystarczającej swobodnej przestrzeni prowadzi do

uszkodzeĔ waáka przekaĨnikowego.

•

àaĔcuchy trzymające (nie dotyczy waáków z peáną osáoną)

zahaczaü tak, aby zagwarantowany byá wystarczająco duĪy

zakres ruchów waáka we wszystkich pozycjach roboczych.

àaĔcuchy trzymające nie mogą owijaü siĊ o elementy ciągnika

ani maszyny.

•

Uszkodzone lub brakujące czĊĞci waáka przekaĨnikowego

naleĪy niezwáocznie zastąpiü oryginalnymi czĊĞciami

dostarczonymi przez producenta waáka przekaĨnikowego.

Przestrzegaü zasady, Īe waáek przekaĨnikowy moĪe byü

naprawiany tylko w specjalistycznym warsztacie.

•

Przy odáączonej maszynie waáek przekaĨnikowy naleĪy uáoĪyü w

przewidzianym do tego celu uchwycie. W ten sposób chroni siĊ

waáek przekaĨnikowy przed uszkodzeniami i

zanieczyszczeniem.

ο Nigdy nie wykorzystywaü áaĔcuchów trzymających waáka

przekaĨnikowego do zawieszania odáączonego waáka.

OSTRZEĩENIE

NiebezpieczeĔstwa pochwycenia i owiniĊcia przez nieosáoniĊte

czĊĞci waáka przekaĨnikowego w strefie przenoszenia siá miĊdzy

ciągnikiem a napĊdzaną maszyną!

ZagroĪenie to powoduje najciĊĪsze obraĪenia do Ğmiertelnych

wáącznie.

NaleĪy pracowaü tylko z caákowicie osáoniĊtym napĊdem miĊdzy

ciągnikiem a napĊdzaną maszyną.

•

NieosáoniĊte elementy waáka przekaĨnikowego muszą byü

zawsze chronione osáoną na ciągniku i lejkiem ochronnym na

maszynie.

•

NaleĪy sprawdziü, czy osáona na ciągniku wzglĊdnie lejek

ochronny na maszynie oraz osáony rur waáka przekaĨnikowego

pokrywają siĊ na odcinku o dáugoĞci co najmniej 50 mm. JeĞli

nie, to maszyny nie wolno napĊdzaü waákiem przekaĨnikowym.

Budowa i dziaáanie

•

NaleĪy stosowaü tylko waáki przekaĨnikowe dostarczone wraz z

maszyną wzglĊdnie waáki przekaĨnikowe tego samego typu.

•

Przeczytaü i przestrzegaü instrukcjĊ obsáugi waáka

przekaĨnikowego. UmiejĊtne stosowanie i konserwacja waáka

przekaĨnikowego chroni przed ciĊĪkimi wypadkami.

•

Przy doáączaniu waáka przekaĨnikowego przestrzegaü

wskazówek z instrukcji obsáugi wydanej przez producenta waáka

przekaĨnikowego.

•

Zwróciü uwagĊ na wystarczająco duĪo wolnej przestrzeni w

strefie ruchów waáka przekaĨnikowego. Brak wystarczająco

duĪo wolnej przestrzeni prowadzi do uszkodzenia waáka

przekaĨnikowego.

•

Przestrzegaü dopuszczalnej liczby obrotów napĊdu maszyny.

•

JeĞli waáek przekaĨnikowy posiada sprzĊgáo przeciąĪeniowe lub

wolne koáo, to musi byü ono zawsze montowane od strony

maszyny.

•

Zwracaü uwagĊ na prawidáową pozycjĊ montaĪową waáka

przekaĨnikowego. Symbol ciągnika na rurze osáony waáka

przekaĨnikowego oznacza tĊ stronĊ waáka, którą naleĪy

doáączaü do ciągnika.

•

Przed wáączeniem waáka przekaĨnikowego zapoznaü siĊ ze

wskazówkami dotyczącymi bezpieczeĔstwa zawartymi w

rozdziale "Wskazówki bezpieczeĔstwa dotyczące uĪytkownika",

strona 28.

Budowa i dziaáanie

5.1.1

Doáączanie waáka przekaĨnikowego

OSTRZEĩENIE

ZagroĪenia przez przygniecenie i uderzenie w wyniku braku

swobodnej przestrzeni przy doáączaniu waáka przekaĨnikowego!

Waáek przekaĨnikowy naleĪy doáączyü do ciągnika zanim do ciągnika

zostanie doáączona maszyna. W ten sposób zapewni siĊ wymaganą

do bezpiecznego poáączenia waáka przekaĨnikowego swobodną

przestrzeĔ.

1. OczyĞciü i nasmarowaü czop WOM ciągnika oraz waáek

atakujący przekáadni maszyny.

2. Poáączyü ciągnik z maszyną.

→ Maszyna jest opuszczona i stoi na ziemi.

3. Zabezpieczyü ciągnik przed przypadkowym uruchomieniem i

niezamierzonym przetoczeniem.

4. Sprawdziü, czy WOM ciągnika jest wyáączony.

5. Zamek waáka przekaĨnikowego przesunąü tak daleko na czop

WOM ciągnika, aĪ zatrzask zamka wyczuwalnie siĊ zatrzaĞnie.

Przy doáączaniu waáka przekaĨnikowego przestrzegaü instrukcji

obsáugi waáka przekaĨnikowego oraz dopuszczalnej liczby

obrotów WOM ciągnika.

6. Sprawdziü, czy swobodne przestrzenie wokóá waáka

przekaĨnikowego są wystarczająco duĪe. Brak wystarczającej

swobodnej przestrzeni prowadzi do uszkodzeĔ waáka

przekaĨnikowego.

OSTROĩNIE

àaĔcuchy trzymające nie mogą owijaü siĊ o elementy ciągnika ani

maszyny.

Budowa i dziaáanie

5.1.2

Odáączanie waáka przekaĨnikowego

OSTRZEĩENIE

ZagroĪenia przez przygniecenie i uderzenie w wyniku braku

swobodnej przestrzeni przy odáączaniu waáka przekaĨnikowego!

Przed odáączeniem waáka przekaĨnikowego od ciągnika naleĪy

najpierw odáączyü maszynĊ od ciągnika. W ten sposób zapewni siĊ

swobodną przestrzeĔ wymaganą do bezpiecznego odáączenia waáka

przekaĨnikowego.

OSTROĩNIE

NiebezpieczeĔstwo oparzenia siĊ o gorące elementy waáka

przekaĨnikowego!

NiebezpieczeĔstwo spowodowania od lekkich do ciĊĪkich obraĪeĔ

dáoni.

Nie dotykaü Īadnych mocno rozgrzanych czĊĞci waáka

przekaĨnikowego (w szczególnoĞci sprzĊgieá).

•

Odáączony waáek przegubowy naleĪy záoĪyü w przewidziany do

tego celu uchwyt! W ten sposób chroni siĊ waáek przekaĨnikowy

przed uszkodzeniami i zanieczyszczeniem.

Nigdy nie wykorzystywaü áaĔcuchów trzymających waáka

przekaĨnikowego do zawieszania odáączonego waáka.

•

Przed okresem dáuĪszego nieuĪywania waáka przekaĨnikowego

naleĪy go oczyĞciü i nasmarowaü.

1. Wyáączyü WOM ciągnika.

2. Postawiü maszynĊ na ziemi.

3. Zabezpieczyü ciągnik i maszynĊ przed przypadkowym

uruchomieniem i niezamierzonym przetoczeniem.

4. ĝciągnąü zamek waáka przekaĨnikowego z czopu WOM

ciągnika.

5. Waáek przekaĨnikowy naleĪy uáoĪyü w przewidzianym do tego

celu uchwycie!

Budowa i dziaáanie

5.2

ZĊby

Wykonane z hartowanej stali borowej zĊby (Rys.

11/1) dbają o spokojną pracĊ maszyny

uprawowej.

Dáugie, mające duĪy przeĞwit zĊby umoĪliwiają

pracĊ przy wiĊkszych iloĞciach sáomy.

Okrągáe uchwyty zĊbów zapobiegają

zakleszczaniu siĊ kamieni. ZĊby zamocowane są

w kieszeniach (Rys. 11/2) uksztaátowanych tak,

aby moĪliwe byáo sprĊĪyste odchylanie siĊ

zĊbów na kamieniach lub innych przeszkodach.

ZĊby ustawione są "ciągnąco", wciskają bryáy

Rys. 11

gleby w dóá i pozostawiają za sobą optycznie

rozdrobniony zagon.

Ustawienie gáĊbokoĞci nastĊpuje przez

przestawienie ramion noĞnych mimoĞrodowym

sworzniem AMAZONE (Rys. 12/1), patrz

strona 63.

Rys. 12

5.3

Przekáadnia zmieniającą kóá stoĪkowych

Maszyna uprawowa posiada przekáadniĊ

zmieniającą kóá stoĪkowych z dwoma koáami

stoĪkowymi.

Poprzez wzajemną zamianĊ kóá stoĪkowych

moĪna ustawiü dwa przeáoĪenie.

Przekáadnia wyposaĪona jest seryjnie w poĞredni

napĊd waáka przekaĨnikowego.

Rys. 13

Budowa i dziaáanie

5.4

Rama trzypunktowego zaczepu

Rama maszyny wykonana jest tak, aby speániaáa

wymagania wymiaru TUZ kategorii II.

Rys. 14/…

(1) Górny punkt doáączania ze sworzniem

dĨwigni górnej

(2) Dolne punkty doáączania ze sworzniami

dĨwigni dolnych

(3) Skáadane zawleczki do zabezpieczania

sworzni dĨwigni dolnych

OSTRZEĩENIE

Rys. 14

NiebezpieczeĔstwo przygniecenia,

pochwycenia, wciągniĊcia i

uderzenia zagraĪające ludziom, gdy

maszyna odáączy siĊ w

niezamierzony sposób od ciągnika!

MaszynĊ unosiü dĨwignią górną

zaczepu tak, aĪ w pozycji roboczej

bĊdzie ustawiona poziomo tzn. z ramą

przebiegającą równolegle do

powierzchni gleby.

5.5

PrzedáuĪenie trzypunktowego zaczepu (opcja)

PrzedáuĪenie trzypunktowego zawieszenia

zwiĊksza odstĊp miĊdzy ciągnikiem a maszyną.

PrzedáuĪenie trzypunktowego zaczepu

zamocowaü we wszystkich punktach áączenia 2

sworzniami i zabezpieczyü skáadanymi

zawleczkami!

Rys. 15

Budowa i dziaáanie

5.6

Waáy

Waá podporowy

Waáy podporowe pozostawiają otwartą

powierzchniĊ gleby i są áączone z siewnikami

zawieszanymi.

Waáy podporowe nie nadają siĊ do kombinacji z

siewnikami nabudowanymi.

Rys. 16

Klinowy waá pierĞcieniowy

Klinowy waá pierĞcieniowy pracuje bez zapchaĔ i

pasmowo ugniata glebĊ. W strefie przykrywania

materiaáu siewnego nastĊpuje najwyĪsze

ugniecenie pozwalające na dokáadne odkáadanie

nasion. Górna warstwa gleby pozostaje otwarta.

Waá taki nadaje siĊ do pracy ze wszystkimi

siewnikami na glebach Ğrednich i ciĊĪkich.

Waá czyszczony jest zgarniaczami pokrytymi

Rys. 17

warstwą hartowanego metalu.

ZĊbaty waá ugniatający

ZĊbaty waá ugniatający pracuje w górnej

warstwie gleby i bez zapchaĔ. Ugniatanie

powoduje dywanowe przykrywanie gleby. Waá

czyszczony jest zgarniaczami pokrytymi warstwą

hartowanego metalu.

Waá nadaje siĊ do pracy ze wszystkimi

Rys. 18

siewnikami na kaĪdej glebie.

5.7

Szyna równająca

Rys. 19/…

(1) Szyna równająca

(2) WysokoĞciowe przestawianie szyny

równającej

Szyna równająca

•

usuwa nierównoĞci gleby przed waáem i

rozdrabnia resztki bryá na glebach ciĊĪkich.

•

przejmuje wstĊpne ugniatanie luĨnej gleby i

w ten sposób redukuje poĞlizg na wale.

•

przy prawidáowym ustawieniu zapobiega

blokowaniu waáu na luĨnych, suchych i

lekkich glebach.

Rys. 19

Ustawienie wysokoĞci szyny równającej

nastĊpuje obracaną korbą (patrz strona 65).

Budowa i dziaáanie

5.8

Blachy boczne

Blachy boczne (Rys. 20/1) prowadzą strumieĔ

uprawianej gleby bezpoĞrednio przed waáem i

zapobiegają temu, aby gleba nie mogáa

wydostawaü siĊ ani na boki ani miĊdzy maszyną

uprawową a waáem .

Obok tych funkcji uĪytkowych blacha boczna

osáania takĪe dostĊp do zewnĊtrznych,

napĊdzanych zĊbów uprawiających glebĊ i tym

samym sáuĪy jako osáona.

Aby ograniczanie strumienia gleby byáo

skuteczne, naleĪy odpowiednio do wáaĞciwoĞci

gleby dopasowaü gáĊbokoĞü roboczą blach

Rys. 20

bocznych oraz napiĊcie sprĊĪyn, patrz strona 66.

Brony wirnikowe KE 2500 / 3000

wyposaĪone są seryjnie w sprĊĪyĞcie

uáoĪyskowane blachy boczne (Rys. 20/1).

5.9

Spulchniacze Ğladów kóá ciągnika (opcja)

Ciągniki z wąskimi oponami pozostawiają

gáĊbokie Ğlady na nie ugniecionych glebach.

Maszyna uprawowa moĪe byü stosowana z

niewielką gáĊbokoĞcią roboczą, jeĞli Ğlady kóá

ciągnika (Rys. 21) zostaną wczeĞniej usuniĊte.

Przy odstawianiu maszyny ze

spulchniaczami Ğladów kóá ciągnika

uwaĪaü, aby maszyna odstawiona

byáa na twardym podáoĪu, ale tak, Īe

zĊby spulchniaczy bĊdą mogáy

zagáĊbiü siĊ w ziemiĊ, zapobiegając

w ten sposób ich uszkodzeniu!

MontaĪ:

1. Istniejące Ğruby mocujące pokrywĊ zastąpiü

dostarczonymi, dáuĪszymi Ğrubami.

2. RurĊ noĞną (Rys. 21/1) przykrĊciü do

maszyny uprawowej dwoma Ğrubami

mocującymi pokrywĊ (Rys. 21/2).

3. Spulchniacze Ğladów (Rys. 21/3)

zamocowaü na rurze noĞnej páytkami

zaciskowymi (Rys. 21/4) i Ğrubami.

Rys. 21

Uruchomienie

W tym rozdziale znajdą PaĔstwo informacje

•

dotyczące uruchomienia swojej maszyny

•

o tym, jak moĪna sprawdziü, czy mogą PaĔstwo doáączyü

maszynĊ do swojego ciągnika.

•

Przed uruchomieniem maszyny jej uĪytkownik musi przeczytaü i

zrozumieü instrukcjĊ obsáugi.

•

Przestrzegaü wskazówek z rozdziaáu "Wskazówki

bezpieczeĔstwa dla uĪytkownika", od strony 24 przy

ο Do- i odáączaniu maszyny

ο Transporcie maszyny

ο Pracy maszyną

•

MaszynĊ áączyü i transportowaü tylko z ciągnikiem, który siĊ do

tego nadaje!

•

Ciągnik i maszyna muszą odpowiadaü obowiązującym w kraju

uĪytkowania maszyny przepisom Prawa o Ruchu Drogowym.

•

Posiadacz pojazdu (przedsiĊbiorca) oraz kierowca pojazdu

(obsáugujący) są odpowiedzialni za przestrzeganie przepisów

prawa dotyczących poruszania siĊ po drogach publicznych.

OSTRZEĩENIE

NiebezpieczeĔstwo przygniecenia, obciĊcia, wciągniĊcia i

pochwycenia w obrĊbie elementów uruchamianych

hydraulicznie lub elektrycznie.

Zabrania siĊ blokowania czĊĞci ustawiających w ciągniku, sáuĪących

do bezpoĞredniego wykonywania hydraulicznych lub elektrycznych

ruchów czĊĞci skáadowych, np. skáadania, przechylania i

przesuwania. Odpowiedni ruch musi byü automatycznie

zatrzymywany, gdy zwolniony zostanie zespóá sterujący tym ruchem.

Nie dotyczy to zespoáów, których ruchy

•

są staáe, lub

•

regulowane są automatycznie, albo

•

ze wzglĊdu na ich funkcje wymagają pozycji páywającej lub

ciĞnieniowej.

Uruchomienie

6.1

Kontrola przydatnoĞci ciągnika

OSTRZEĩENIE

Przy niezgodnym z przeznaczeniem uĪyciem ciągnika istnieje

niebezpieczeĔstwo záamania, niedostatecznej stabilnoĞci oraz

niewystarczającej zdolnoĞci kierowania i hamowania ciągnikiem!

•

Przed doczepieniem maszyny do ciągnika lub zawieszeniam

maszyny na ciągniku sprawdziü przydatnoĞü swojego ciągnika

do tego celu.

MaszynĊ mogą PaĔstwo áączyü tylko z takimi ciągnikami, które

siĊ do tego celu nadają.

•

NaleĪy wykonaü próbĊ hamowania, aby skontrolowaü, czy

ciągnik osiąga wymagane opóĨnienia hamowania takĪe z

zaczepioną / zawieszoną maszyną.

Warunkami okreĞlającymi przydatnoĞü ciągnika są w szczególnoĞci:

•

dopuszczalna masa caákowita

•

dopuszczalne obciąĪenia osi

•

dopuszczalne pionowe obciąĪenie w punkcie zaczepienia do

ciągnika

•

noĞnoĞü zamontowanych w ciągniku opon

•

dopuszczalny masa zaczepianych maszyn musi byü

wystarczająco duĪa

Informacje te znajdą PaĔstwo na tabliczce znamionowej albo w

dokumentach lub instrukcji obsáugi ciągnika.

Przednia oĞ ciągnika musi byü zawsze obciąĪona przez co najmniej

20% masy wáasnej ciągnika.

Ciągnik musi osiągaü zakáadane przez jego producenta opóĨnienia

hamowania takĪe z doczepioną lub zawieszoną na nim maszyną.

6.1.1

Wyliczenie rzeczywistych wartoĞci dla caákowitem masy ciągnika, obciąĪenia

osi ciągnika oraz noĞnoĞci opon a takĪe wymaganego, minimalnego balastu

Dopuszczalna masa caákowita ciągnika, jak podana jest w

dokumentach pojazdu, musi byü wiĊksza od niĪ suma

•

masy wáasnej ciągnika

•

masy balastu i

•

caákowitej masy zawieszonej maszyny lub masy pionowego

obciąĪenia zaczepu przez maszynĊ zaczepianą.

Niniejsza wskazówka obowiązuje tylko w Niemczech.

JeĞli zachowanie obciąĪeĔ osi i / albo dopuszczalnej masy caákowitej

jest mimo wykorzystania wszystkich wymaganych moĪliwoĞci nie

osiągniĊte, moĪna na podstawie zaĞwiadczenia wydanego przez

urzĊdowego rzeczoznawcĊ z dziedziny techniki pojazdów w

uzgodnieniu z producentem ciągnika udzieliü przez wáadze krajowe

specjalnego, wyjątkowego zezwolenia zgodnie z § 70 Prawa o Ruchu

Drogowym oraz wymaganego zezwolenia zgodnie z § 29 ustĊp 3

Prawa o Ruchu Drogowym.

AMAZONE KE 2500 Special, KE 3000 Special Brona wirnikowa. Instrukcja (2008) - 1
