РОСТСЕЛЬМАШ Зерноуборочная техника (каталог v.210226)

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

ACROS

550

ACROS

585

ACROS

585

Адаптеры

Жатка

Power Stream

5,0/6,0/7,0/9,0 м



Привод режущего аппарата

на основе планетарного

редуктора



Скорость движения ножей,

ход/мин

1 180

Система синхронизации

скорости мотовила

со скоростью движения

комбайна



Жатка низкого среза Float Stream

700/900 с гибким режущим аппа-

ратом, 7/9 м



Жатка для уборки кукурузы

Argus 870, 8 рядков



Жатка для уборки подсолнечника

Falcon 870/875, 8 рядков



Жатка для уборки подсолнечника

Sun Stream 780, 7,8 м



Подборщик Swa Pick 342/432,

3,4/4,3 м



Стеблеподъемники



Транспортная тележка



Прицепное устройство для

тележки



Подача

Транспортерная наклонная

камера



Наклонная камера

AFH

(испол-

нение комбайна)



–



Пружинная система копирования

рельефа



Единый гидроразъем



Обмолот

Длина барабана, мм

1 480

Диаметр барабана, мм

800

Частота вращения барабана (с по-

нижающим редуктором), об/мин

335–1 050 (200-450)

Угол охвата подбарабанья, град.

130

Общая площадь подбарабанья, м

1,38

Устройство

Jam Control



Сепарация

Количество клавиш соломотряса,

шт.

Площадь сепарации

соломотряса, м

6,15

Длина клавиш соломотряса, мм

4 100

Очистка

Тип системы очистки

2-решетная

Площадь решет общая, кв. м

4,95

Устройство домолота

автономное

Бункер с выгрузным устройством

Объем бункера, л

9 000

Скорость выгрузки (не менее),

л/сек

Высота выгрузки, м

4,3/ 4,7

Приспособления для уборки

незерновой части урожая

измельчитель-разбрасыватель

Кабина

Комплектация

Comfort Cab

системой

Adviser II



–

Комплектация

Comfort Cab II

системой

Adviser III

–



Система дистанционного монито-

ринга РСМ Агротроник



Система картографирования

урожайности и влажности



Датчик уровня топлива высокой

точности



Автоматическая централизован-

ная система смазки



Ходовая часть

Трансмиссия

гидростат.

Колея ведущих колес, мм

3 100

Колесная база, мм

4 000

Тип шин ведущих колес

30,5LR32

Тип шин управляемых колес

18,4R24

Двигатель

Производитель/марка

ЯМЗ

236БЕ2-36

ЯМЗ

53645-10

CUMMINS

6LTAA8.9

Номинальная мощность, кВт (л.с.) 206 (280)

221 (300)

225 (306)

Емкость топливного бака, л

540

Воздушный компрессор



Габаритные размеры и масса

Длина/ширина/высота (без жатки

в транспортном положении), мм

8 846/3 880/3 940

Масса (в стандартном исполне-

нии, без жатки, без топлива), кг

13 400 ±400

Технические характеристики



серийно



опция

— недоступно

Ростсельмаш оставляет за собой право

улучшать отдельные характеристики това-

ров без предварительного уведомления

пользователей

Power Stream –

универсальная зерновая жатка

с удлиненным столом, гидравлическим при-

водом мотовила, реверсом жатвенных частей

с управлением из кабины

AFH –

наклонная камера Active Feeder House

с пальчиковым приемным битером

Jam Control –

система, устраняющая забива-

ние молотилки хлебной массой посредством

глубокого сброса деки

Comfort Cab –

подрессоренная, герметизиро-

ванная, двухместная кабина с аудиоподготов-

кой, усиленной шумоизоляцией, оборудованная

кондиционером, отопителем, охлаждающей

камерой

Comfort Cab II –

подрессоренная, герметизи-

рованная двухместная кабина с аудиоподготов-

кой, усиленной шумоизоляцией, оборудованная

кондиционером, отопителем, охлаждающей

камерой, креслом оператора с интегрирован-

ной панелью управления

Adviser II –

информационная система с ЖК-

монитором, ситуационным кадрированием

и голосовым оповещением

Adviser III –

информационная система с сен-

сорным цветным 10” дисплеем, ситуационным

кадрированием

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

За годы работы комбайны ACROS доказали

свою эффективность и способность показывать

поистине феноменальные результаты. Что можно

было улучшить в этих машинах? В новой модели

конструкторы сделали акцент на поведении

комбайна в проблемных для всех 1-барабанных

комбайнов условиях работы. ACROS 595 Plus

идеально подойдет хозяйствам, расположен-

ным в регионах с высокой урожайностью,

влажностью и соломистос тью.

ACROS 595 Plus

КОПИРОВАНИЕ РЕЛЬЕФА ПОЛЯ

В базовую комплектацию включена система автоматиче-

ского копирования рельефа почвы, которая позволяет

повысить производительность уборки за счет роста ра-

бочей скорости и снизить потери за жаткой. Три режима

работы, автоматический перевод адаптера в транспорт-

ное положение и программируемые предустановленные

настройки копирования упрощают процесс уборки.

О сложностях рельефа позаботится электроника.

Специально для ACROS 595 Plus

был разработан новый соломотряс

увеличенной площади, обеспечива-

ющий более интенсивный процесс

сепарации.

НАКЛОННАЯ КАМЕРА С БИТЕРОМ-

УСКОРИТЕЛЕМ

В наклонной камере использовано

уникальное решение: на выходе транс-

портера установлен битер-ускоритель.

Теперь вся хлебная масса, движущаяся

в сторону молотильного барабана,

не только разравнивается, но и ускоряет-

ся. В результате снизились динамические

нагрузки на молотильную систему,

увеличилась ее пропускная способность.

НАДЕЖНЫЙ ПОМОЩНИК КАЖДОМУ ХОЗЯЙСТВУ

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

МОТОРНАЯ УСТАНОВКА. CUMMINS 327 Л.С.

На ACROS 595 Plus устанавливается надежный 6-цилин-

дровый двигатель с 20 % запасом крутящего момента

Cummins/6LTAA объемом 8,9 л, (241 кВт). Это гарантирует,

что в любой уборочной ситуации комбайн будет исправ-

но выполнять свою работу.

Скромный аппетит и высокая

производительность мотора

гарантируют минимальный

расход на одну тонну намо-

лоченного зерна, а значит,

и повышение эффективности

уборки. Экономичный двига-

тель и 540-литровый топлив-

ный бак позволяют работать

без дозаправки до 14 часов.

СУПЕРБАРАБАН

Главная особенность ACROS – оригинальный молотильный

барабан самого большого диаметра в мире (800 мм),

который благодаря своей высокой инерционности легко

справляется с влажной, засоренной или скрученной хлеб-

ной массой. Большой диаметр барабана позволил также

максимально увеличить угол охвата подбарабанья (130°),

обеспечив большую, в сравнении с аналогами, площадь

сепарации (1,38 кв. м) и наиболее выгодную геометрию

обмолота – протяженную и плавную.

Этим достигается почти полная (95 %) сепарация с исключи-

тельно низким процентом повреждением зерна. Не каждая

многобарабанная система показывает такие результаты!

ДВУХКАСКАДНАЯ ОЧИСТКА

ACROS 595 Plus получил абсолютно новую двухкаскадную

систему очистки. Для повышения сбалансированности

работы, стрясная доска и нижнее решето движутся в одну

сторону, а в противоход движется предварительное

и верхнее решето. Дополнительное решето образует

второй продуваемый каскад, более мощный поток воз-

духа создаётся высокопроизводительным 2-секционным

вентилятором. Всё это обеспечивает поступление в бун-

кер зерна, не нуждающегося в дополнительной очистке.

Электрорегулировка решёт в базовой комплектации по-

зволяет быстро и удобно осуществлять все

настройки из кабины. А для удобства

очистки и обслуживания верхние

и нижние решета разделены

на две секции.

ТОЧНАЯ НАСТРОЙКА

Зазор подбарабанья регулируется электромеханизмом.

Установка зазора осуществляется автоматически при вы-

боре культуры из меню Adviser III или вручную кнопками,

расположенными на парте подлокотника. Численное

значение зазора отображается на бортовом дисплее.

Таким образом, можно легко и безошибочно установить

точный зазор для оптимального обмолота.

УСТРОЙСТВО JAM СONTROL

Забивание, если оно все же произошло, можно быстро

устранить с помощью Jam Сontrol – устройства глубокого

сброса деки, которое при нажатии на педаль сбрасывает

деку на 80 мм. В отличие от комбайнов с системой ревер-

са барабана эта операция занимает считанные секунды.

150

200

250

300

350

1000

1200

1400

1600

1700

1800

1900

2000

Cummins 6LTAA 327 л.с.

Обороты двигателя, об/мин

ощнос

ть, л.с.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

КАБИНА COMFORT CAB II

Двухместная подрессоренная

герметизированная кабина Comfort

Cab II с панорамным остеклением

и усиленной шумоизоляцией отвеча-

ет самым современным требованиям

эргономики. В стандартную ком-

плектацию входит климат-система,

охлаждающая камера, система

аудиоподготовки.

Информационно-голосовая

система Adviser III на базе цветного

сенсорного дисплея непрерывно

следит за процессом обмолота

и работой механизмов комбайна,

позволяя контролировать стабиль-

ность техпроцесса и предотвращать

критические ситуации.

Новый измельчитель соломы

работает по усовершенствованной

схеме «укладка валка по ходу

движения». Новые конструктивные

изменения позволили повысить

степень измельчения и ширину

разбрасывания, а также исключить

риск зависания вороха соломы,

в частности длинных и спутанных

стеблей гречихи или рапса.

РАВНОМЕРНОЕ РАСПРЕДЕЛЕНИЕ

ПОЛОВЫ ПО ПОЛЮ

На ACROS 595 Plus в базовой

комплектации установлен по-

ловоразбрасыватель с мощным

гидравлическим приводом. Он

обеспечивает равномерное распре-

деление половы по полю.

ВЛАГОЗАЩИЩЕННЫЙ БУНКЕР

При работе на ACROS 595 Plus опе-

ратору не нужно торопиться, если

пойдёт дождь и рядом не окажется

машины для выгрузки. Всё бункерное

зерно будет надёжно укрыто специ-

альным фартуком. Также благодаря

такому устройству мелкосеменные

культуры, подверженные выдуванию,

будут оставаться внутри, независимо

от силы и направления ветра.

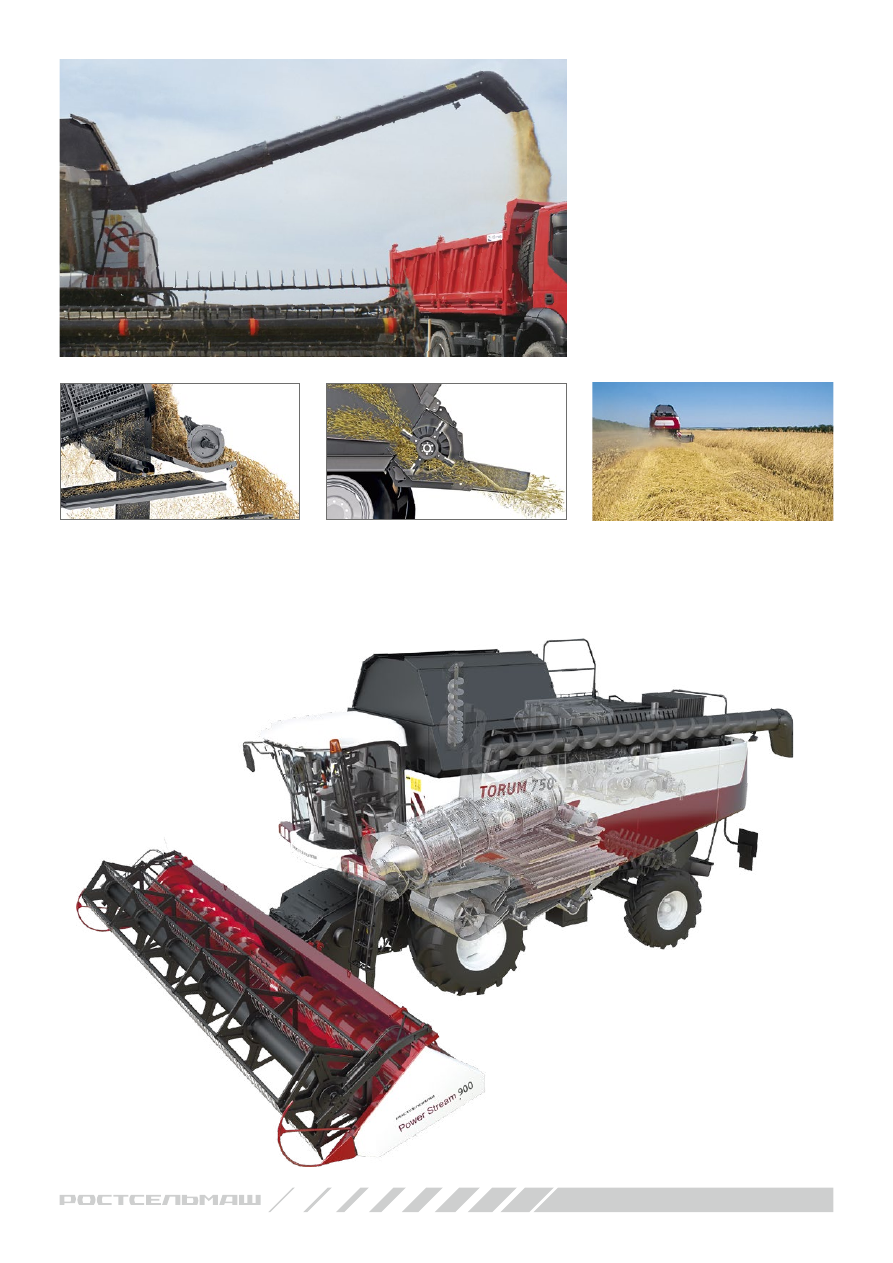

SMART LAUNCH

Smart Launch представляет собой

запатентованное устройство раз-

дельного последовательного вклю-

чения выгрузного и горизонтального

шнеков. Такое устройство без труда

обеспечивает высокоскоростную

выгрузку с минимальным риском

забивания. Благодаря применению

в комбайне Smart Launch возможна

порционная выгрузка. И это далеко

не все полезные свойства системы.

Ещё одно заключается в том,

что при выключении выгрузной

шнек всегда освобождается от остат-

ков зерна, не допуская его потерь

при складывании шнека – ситуации,

весьма характерной для многих

других комбайнов. Таким образом,

Smart Launch повышает эффектив-

ность опустошения бункера, делая

его быстрым, удобным и менее

трудоемким.

Скорость выгрузки составляет

90 л/с, полный бункер опустошается

не более 2 минут. Трансформируемая

крыша, датчики уровня заполнения,

гидропульсаторы для выгрузки

влажного зерна и другие конструк-

тивные особенности создают до-

полнительные удобства и повышают

эффективность работы.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

Адаптеры

Жатка

Power Stream

, 5,0/6,0/7,0/9,0 м



Привод режущего аппарата на основе

планетарного редуктора



Скорость движения ножей, ход/мин

1 180

Система синхронизации скорости

мотовила со скоростью движения

комбайна



Жатка низкого среза Float Stream 700/900

с гибким режущим аппаратом, 7/9 м



Жатка для уборки кукурузы Argus 870,

8 рядков



Жатка для уборки подсолнечника Falcon

870/875, 8 рядков



Жатка для уборки подсолнечника

Sun Stream 780, 7,8 м



Подборщик Swa Pick 342/432, 3,4/4,3 м



Стеблеподъемники



Транспортная тележка



Прицепное устройство для тележки



Подача

Тип наклонной камеры

транспортер и разгонный

битер

Электрогидравлическая система

копирования рельефа



Обмолот

Диаметр барабана, мм

800

Длина барабана, мм

1 480

Угол охвата подбарабанья, град.

130

Общая площадь подбарабанья, м

1,38

Частота вращения барабана (с понижающим

редуктором), об./мин.

335–1 050 (200–450)

Понижающий редуктор



Регулировка подбарабанья

электроприводом из кабины, об./мин.



Устройство

Jam Control



Камнеуловитель



Сепарация

Количество клавиш соломотряса, шт.

Длина клавиш соломотряса, мм

4 200

Площадь сепарации соломотряса, м

6,3

Очистка

Тип системы очистки

3-решет. (2 каскада)

Площадь решет общая, м

5,2

Электрорегулировка решет из кабины



Вентилятор очистки

2-секционный

Частота вращения вентилятора, об./мин

367–992

Устройство домолота

автономное

Автоматическая централизованная система

смазки



Бункер

Вместимость бункера, л

9 000

Скорость выгрузки, л/сек

Длина выгрузного шнека (с удлинителем), м

4,50 (5,70)

Высота выгрузки (с удлинителем), м

4,30 (4,70)

Пробоотборник



Гидропульсаторы



Датчики заполнения



Открытие крыши бункера электроприводом

из кабины



Автономная выгрузка (порционная, в любом

положении выгрузного шнека)

Smart Launch

Влагозащищенный бункер



Обработка незерновой части урожая

Частота вращения измельчающего

барабана, об./мин.

1 800 / 3 400

Количество ножей, шт.

Валкоукладчик



Половоразбрасыватель



Кабина

Комплектация

Comfort Cab II



Информационная система

Adviser III



Система автовождения



Система картографирования урожайности

и влажности



Система дистанционного

мониторинга РСМ Агротроник



Ходовая часть

Трансмиссия

гидростат.

Количество передач

Колесная база, мм

4 000

Колея ведущих колес, мм

3 100

Дорожный просвет, мм

370

Радиус разворота, мм

8 500

Тип шин ведущих колес

30,5LR32

Тип шин управляемых колес

18,4-24

Полный привод

исполнение комбайна

Двигатель

Производитель/марка

Cummins/6LTAA8.9

Рабочий объем, число цилиндров,

расположение, л

8,9 L6

Мощность, кВт/л. с.

241 / 327

Емкость топливного бака, л

540

Воздушный компрессор



Габаритные размеры и масса

Длина/ширина/высота (без жатки

в транспортном положении), мм

8 850/3 880/3 940

Масса (в стандартном исполнении,

с измельчителем, без жатки, без топлива), кг

14 330 ± 430

Технические характеристики

●

серийно

○

опция

Ростсельмаш оставляет за собой право

улучшать отдельные характеристики това-

ров без предварительного уведомления

пользователей

Power Stream –

универсальная зерновая жатка с удлиненным столом, гидравлическим

приводом мотовила, жатвенных частей с управлением из кабины.

Jam Control –

система, устраняющая забивание молотилки хлебной массой посред-

ством глубокого сброса деки.

Smart Launch –

система последовательного включения выгрузных шнеков, обеспечива-

ющая максимальную скорость выгрузки бункера с минимальным риском забивания.

Comfort Cab II –

подрессоренная, герметизированная, двухместная кабина с аудио-

подготовкой, усиленной шумоизоляцией, оборудованная кондиционером, отопителем,

охлаждающей камерой.

Adviser III –

информационная система с сенсорным цветным 10” дисплеем, ситуацион-

ным кадрированием.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

СИСТЕМА ОБМОЛОТА
TETRA PROCESSOR

Устройство Tetra Processor обладает

гибкой декой с электронным регу-

лированием зазоров на всём протя-

жении. Огромная площадь обмолота

и сепарации в 3,3 кв. м (суммарно

9,4 кв. м), обеспечивает интенсивный

процесс сепарации с минимальным

травмированием зерна и соломы,

в том числе на самых сложных

агрофонах. Система обмолота Tetra

Processor построена с применением

барабана диаметром 800 мм, обеспе-

чивающего стабильный и деликатный

обмолот без потерь. Сепаратор

диаметром 750 мм способствует

движению хлебной массы по плавной

траектории. Ширина устройства —

1 650 мм — позволяет достигать

производительности комбайна

до 40 т/час.

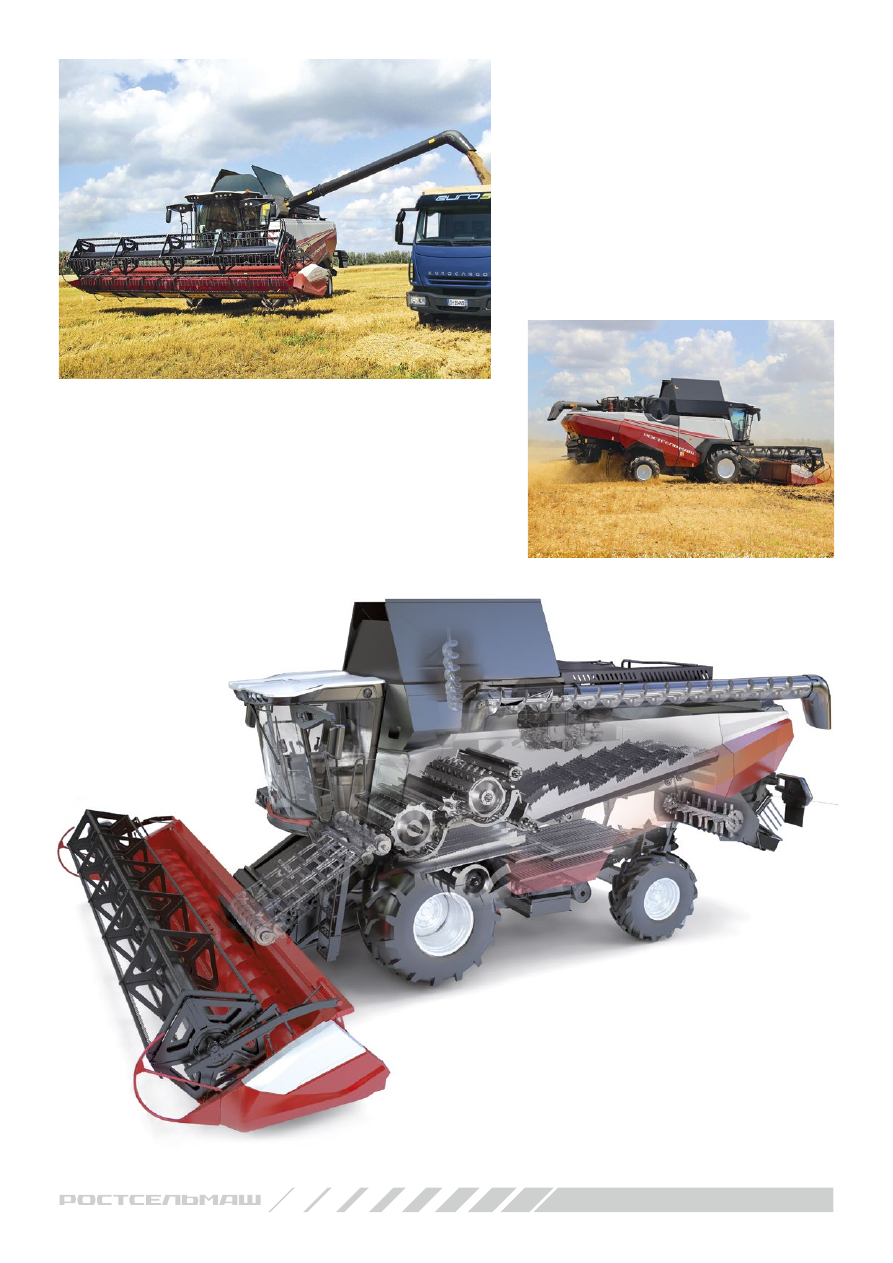

Зерноуборочный комбайн RSM 161

предназначен для уборки

всех традиционных зерновых

культур – колосовых, бобовых,

масличных, крупяных и пропашных.

Эффективная машина с произво-

дительностью до 40 т/ч, способная

обработать за сезон до 2 000 га.

НАКЛОННАЯ КАМЕРА

С ВЫСОКОЙ ПРОПУСКНОЙ

СПОСОБНОСТЬЮ

Камера нового поколения

с ускоряющим битером

на выходе — оснащена

единым гидроразъемом,

имеет регулируемый угол

атаки для увеличения про-

изводительности и удобства

работы на всех культурах

без переоборудования,

с быстрым подсоединением

адаптеров (жатки весом

до 4 500 кг).

МОЩНЫЙ

И ЭКОНОМИЧНЫЙ

ДВИГАТЕЛЬ CUMMINS

360/420 Л. С.

На RSM 161 устанавливается

мощный и экономичный

6-цилиндровый двигатель

Cummins QSL 8.9, L6, 360 л. с.

Большой запас крутящего

момента (25 %), простая кон-

струкция, низкие затраты

на обслуживание в сочетании

с высокой экономичностью.

Для версии комбайна

в 420 л. с. используется

двигатель Cummins серии L9

с увеличенным давлением

в системе впрыска топлива.

RSM 161

ПРЕВОСХОДНЫЙ РЕЗУЛЬТАТ КАЖДЫЙ ДЕНЬ

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

ЭФФЕКТИВНАЯ СИСТЕМА ОЧИСТКИ OPTIFLOW

Для очистки вороха применяется 2-каскадная система очистки OptiFlow с запа-

тентованной подвеской решет площадью 7,1 кв. м. Мощный оптимизированный

воздушный поток, большая высота перепада и пальцевая решетка на стрясной

доске и дополнительном решете значительно улучшают процесс очистки. В си-

стеме очистки используется двухпоточный турбинный 6-секционный вентилятор,

частота вращения которого регулируется из кабины и отображается на панели

управления. Очистка решет и компонентов удобна, настройка решет проводится

быстро — оператором из кабины.

СОЛОМОТРЯС С БОЛЬШОЙ ПЛО-

ЩАДЬЮ СЕПАРАЦИИ

Эффективный 6-клавишный соло-

мотряс c общей площадью 6,1 кв. м.

и автономное домолачивающее

устройство позаботятся о том, чтобы

урожай был убран с минимальными

потерями. Амплитуда колебаний

клавиш подобрана таким образом,

чтобы обеспечить максимальную

степень сепарации зерна из вороха.

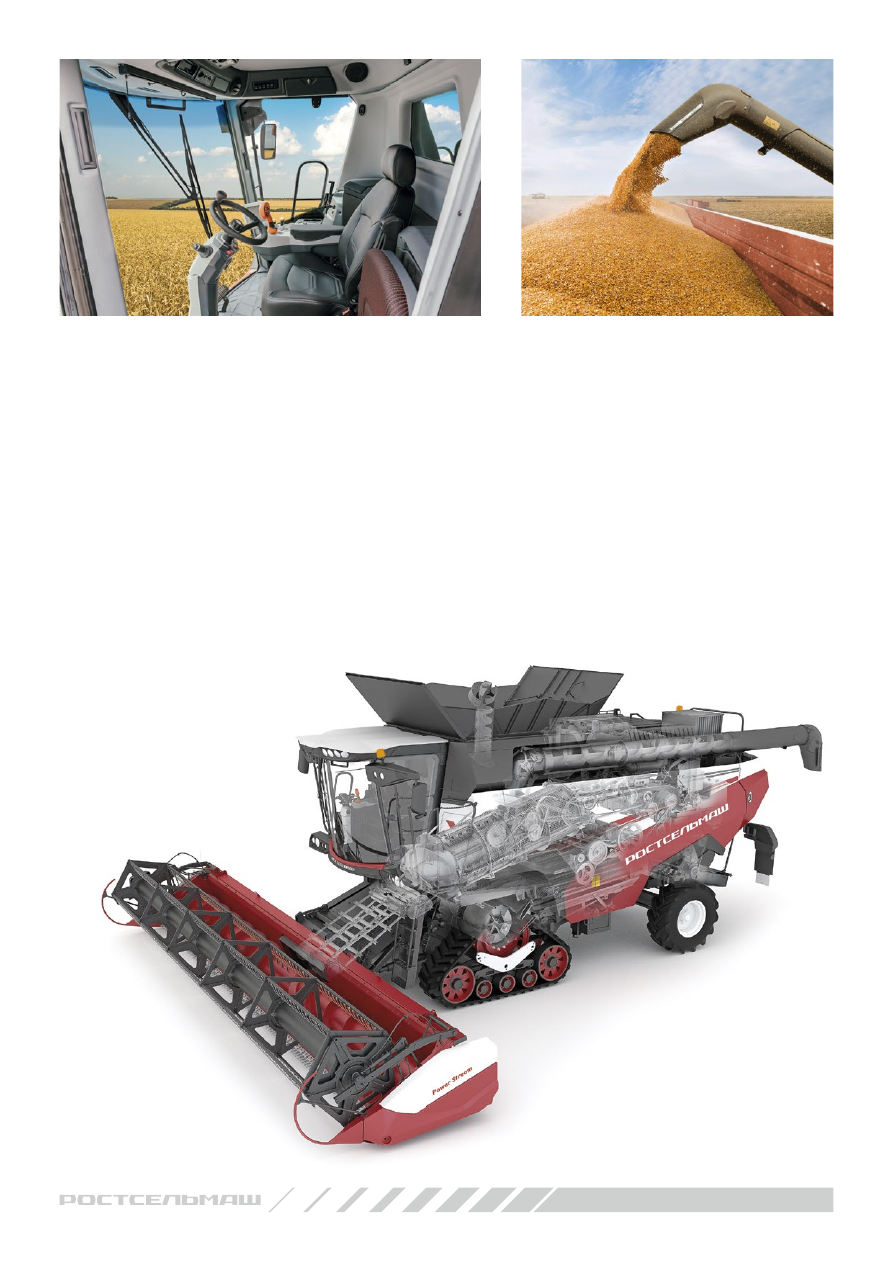

КАБИНА LUXURY CAB

С ИНФОРМАЦИОННОЙ

СИСТЕМОЙ ADVISER III

Комбайны РСМ 161 оснащаются

новой кабиной Luxury Cab второго

поколения. В сравнении с хорошо

зарекомендовавшей себя кабиной

Comfort Cab II, новая кабина Luxury

Cab отличается прежде всего раз-

мерами – почти в 1.5 раза больше:

объем более 4 куб. м., ширина

более 2 м., площадь остекления

более 5 кв. м. Из дополнительных

плюсов климат-система, улучшенная

шумоизоляция и система подвески

кабины, большое кресло оператора

с пневматической подвеской, до-

полнительное кресло увеличенного

размера, зеркала заднего вида

с электрорегулировкой и обо-

гревом. Емкость холодильного

отсека также увеличена. В базовой

комплектации информационно-го-

лосовая система Adviser III и система

дистанционного мониторинга РСМ

Агротроник.

Топливный бак в 1 050 л обеспечит

работу без дозаправки почти в две

смены. С целью снижения затрат

на длительных перегонах при пере-

ключении режима поле/дорога ав-

томатически включается эко-режим

работы двигателя: максимальные

обороты двигателя ограничиваются

1 900 об/мин. Часовой расход топли-

ва в таком режиме снижается на 5 %.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

Технические характеристики

●

серийно

○

опция

Ростсельмаш оставляет за собой право

улучшать отдельные характеристики това-

ров без предварительного уведомления

пользователей

Power Stream –

универсальная зерновая жатка с удлиненным столом,

гидравлическим приводом мотовила, реверсом жатвенных частей с управлением

из кабины, синхронизацией скорости мотовила и движения комбайна.

TETRA Processor –

система обмолота, состоящая из молотильного

и сепарирующего барабанов, промежуточного и отбойно-сепарирующего битера

с запатентованной системой настройки подбарабанья.

Luxury Cab –

подрессоренная, герметизированная, двухместная кабина

с аудиоподготовкой, усиленной шумоизоляцией, оборудованная климат-

системой, охлаждающей камерой, выдвижным ящиком для документов, креслом

оператора с интегрированной панелью управления.

Adviser III –

информационная система с сенсорным цветным 10” дисплеем,

ситуационным кадрированием.

Адаптеры

Жатка

Power Stream

, 7/9 м



Привод режущего аппарата на основе

планетарного редуктора



Скорость движения ножей, ход/мин

1 180

Система синхронизации скорости

мотовила со скоростью движения

комбайна



Жатка низкого среза Float Stream 700/900

с гибким режущим аппаратом, 7/9 м



Жатка для уборки кукурузы Argus 870/1270,

8/12 рядков



Жатка для уборки подсолнечника Falcon

870/875/1270/1275, 8/12 рядков



Жатка для уборки подсолнечника

Sun Stream 780/920, 7,8/9,2 м



Подборщик Swa Pick 342/432, 3,4/4,3 м



Стеблеподъемники



Тележка для перевозки жатки



Прицепное устройство для тележки



Наклонная камера

Тип

цепочно-планчатый с

ускорителем

Усиленная конструкция



Камнеуловитель



Электрогидравлическая система

копирования рельефа поля



Единый гидроразъем



Молотилка

Ширина молотилки, мм

1 650

Система обмолота

TETRA Processor



Диаметр молотильного барабана/

сепаратора, мм

800/750

Частота вращения молотильного барабана,

об/мин

300 – 920

Площадь обмолота и сепарации TETRA

Processor, кв. м.

3,3

Количество клавиш соломотряса

Площадь сепарации соломотряса, кв. м.

6,1

Очистка

Площадь решет очистки, кв. м.

7,1

Частота вращения вентилятора очистки,

об/мин

300 – 1 200

Электрорегулировка зазоров решет из

кабины



Автономное домолачивающее устройство



Автоматическая централизованная система

смазки



Бункер с выгрузным устройством

Объем бункера, л

10 500

Скорость выгрузки, л/c

115

Высота выгрузки, мм

5 050

Вибропобудители



Обработка незерновой части урожая

Регулировка угла разбрасывания из кабины



Половоразбрасыватель



Кабина

Комплектация

Luxury Cab



Информационная система

Adviser III



Система дистанционного мониторинга

РСМ Агротроник



Кресло оператора с пневмоподвеской



Зеркала с электроприводом и подогревом



Система автовождения



Ходовая часть

Трансмиссия

гидростатическая

Коробка передач

3-скоростная,

с электрогидро-

управлением

Типоразмер шин ведущих колес

800/65R32; 680/85R32;

900/60R32; 1050/50R32

Типоразмер шин управляемых колес

18,4 R24;

500/70/R24;

500/85/R24; 600/65R28

Полный привод



Двигатель

Производитель/марка/норма выхлопа

Cummins/QSL 8.9/St-IIIA

L9/St-0

Номинальная мощность, кВт (л. с.)

264 (360)/309 (420)

Емкость топливного бака, л

1 050

Система контроля расхода топлива



Воздушный компрессор



Защитные кожухи турбокомпрессора



Габаритные размеры

Длина/ширина/высота (без жатки в

транспортном положении), мм

9 890/3 500

(с шинами 680/85 R32)/

не более 4 000

Масса (без жатки и топлива), кг

17 800/18 310 ± 550

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

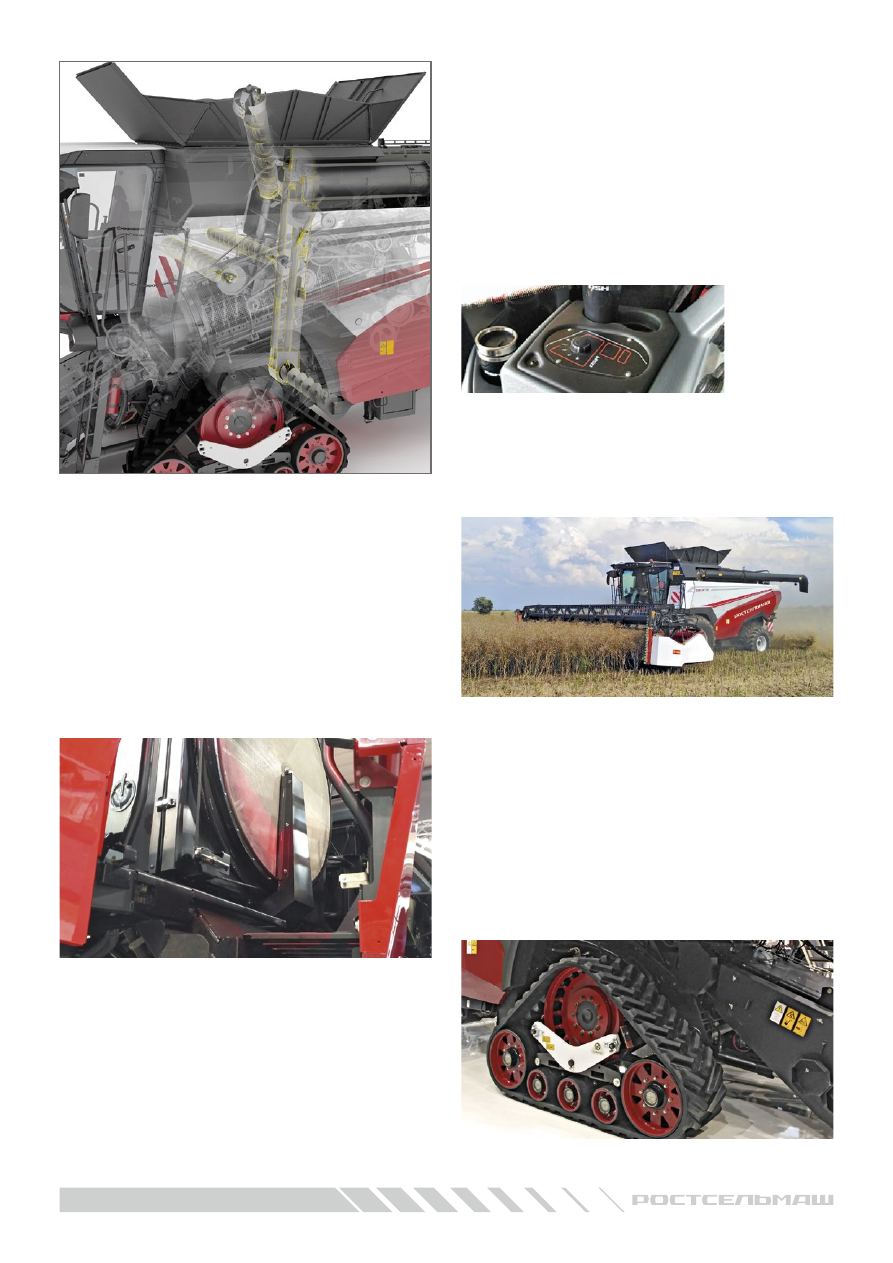

TORUM – мощный роторный комбайн, один из самых высокопроиз-

водительных в мире. Спектр убираемых культур широк – от пшеницы

до риса. Этот комбайн хорошо подойдет хозяйствам с большими

посевными площадями и высокой урожайностью: чем больше

загружена машина, тем эффективнее становится ее работа. Благодаря

инновационной системе обмолота ARS

TORUM прекрасно

справляется с хлебами, представляющими сложность для обычных

роторных комбайнов.

Advanced Rotor System – ротор с вращающейся

декой, бесступенчатый привод ротора.

МОТОРНАЯ УСТАНОВКА

На TORUM 750 устанавливаются

рядные 6-ц двигатели Сummins.

Мощные и компактные, двигате-

ли имеют хорошие показатели

по удельному расходу топлива

и запасу крутящего момента.

В системе воздухоочистки

применяется сетка воздухо-

заборника с принудительным

вращением (от гидромотора),

существенно снижающая трудоемкость обслуживания.

Специальная вращающася лопасть между радиаторами

способствует их самоочищению увеличивая тем самым

продуктивное время работы.

НАКЛОННАЯ КАМЕРА FEED&BOOST

Уникальность наклонной камеры состоит в том, что традиционный цепочно-

планчатый транспортер заменен на три подающих битера со специальными

элементами. Это позволяет в значительной степени улучшить стабильность

технологического процесса и, как следствие, повысить производительность

комбайна. Битеры наклонной камеры разравнивают и ускоряют массу перед

входом в ротор, обеспечивая стабильный техпроцесс. Исследования показали,

что по сравнению с традиционными планчатыми транспортерами битеры уве-

личивают пропускную способность наклонной камеры на 20 %, при этом энерго-

потребление снижается на 15 %. Особенно эффективна такая схема при работе

на неравномерных валках, при повышенной влажности и засоренности массы,

на рисе и в прочих тяжелых условиях.

200

250

300

350

400

450

500

1000

1200

1400

1600

1700

1800

1900

2000

Cummins 440 л.с.

Обороты двигателя, об/мин

ощнос

ть, л.с.

MTU 425 л.с.

TORUM 750

БЕРЕЖНЫЙ ОБМОЛОТ В ЛЮБЫХ УСЛОВИЯХ

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

БЕССТУПЕНЧАТЫЙ ПРИВОД

РОТОРА

Привод ротора осуществляется

планетарным вариатором с гидро-

управлением – уникальным гидроме-

ханическим устройством, в котором

сочетаются преимущества обоих

типов приводов: плавная и точная

регулировка скорости, высокая вос-

принимаемая нагрузка и надежные

безременные передачи.

МАКСИМАЛЬНО ЧИСТО

Незаурядным возможностям ротора

соответствует 2-каскадная система очистки

с площадью решет 5,2 м

. Мощный двухсекци-

онный вентилятор с гидроприводом создает равно-

мерный поток по решетам вентилятора и исключает

образование мертвых зон в центре решетного стана.

Это гарантирует действительно чистое зерно.

КАБИНА COMFORT CAB II

С ИНФОРМАЦИОННОЙ

СИСТЕМОЙ ADVISER III

Комбайны TORUM 750 оснащаются

кабиной Comfort Cab II. В базовой ком-

плектации система контроля микро-

климата, шумоизоляция и система

подвески кабины, кресло оператора

с пневматической подвеской, до-

полнительное кресло для помощника,

холодильный отсек для напитков,

информационно-голосовая система

Adviser III и система дистанционного

мониторинга AGROTRONIC.

Информационно-голосовая система

Adviser III непрерывно следит

за процессом обмолота и работой

механизмов комбайна, позволяя

контролировать стабильность тех-

процесса и предотвращать поломки

агрегатов.

РОТОР С ВРАЩАЮЩЕЙСЯ ДЕКОЙ

(ADVANCED ROTOR SYSTEM)

На роторных комбайнах со стационар-

ной декой площадь деки используется

не полностью, что снижает возмож-

ные показатели производительности.

Помимо неполного использования

площади деки, при уборке влажных

хлебов, риса происходит забивание

деки в верхней части (так называемая

мертвая зона). Вращающаяся дека по-

зволяет использовать 360° поверхно-

сти деки, препятствует образованию

мертвых зон и забиванию ротора.

Кроме того, дека имеет три молотиль-

ные секции, которые позволяют вы-

ставлять молотильный зазор в одном

сечении. Благодаря этому масса

обмолачивается трижды за один

оборот ротора в отличие от разового

обмолота в традиционных роторных

конструкциях. Этот же принцип по-

зволяет устанавливать увеличенные

молотильные зазоры. Независимо

от условий уборки зерновых культур

не требуется дополнительная

регулировка дек: начиная с ячменя

и заканчивая пшеницей, молотильный

зазор устанавливается в пределах

16–25 мм.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

БЫСТРАЯ ВЫГРУЗКА

Чистое зерно попадает в бункер

объемом 10 500 литров. Такой объем

позволяет увеличить эффективность

работы путем снижения количества

циклов разгрузки. Скорость выгрузки

составляет 105 л/с, полный бункер

опустошается не более 2 минут.

Длина выгрузного шнека увеличена

и составляет не менее 5,7 м, высота

выгрузки — 5,2 м, угол выноса — 105

градусов. Это позволяет легко выгру-

жать зерно в любые грузовые машины

и прицепы даже с 11-метровой жаткой,

а при работе на рисе — осуществлять

выгрузку, не выезжая из чека. Для

экономии топлива при выгрузке

привод молотилки можно отключить.

До последнего зерна

Соломистая масса, прежде чем

попасть в измельчитель, проходит

финишную сепарацию через битер

с решётчатой декой, установленный

на выходе из ротора.

Измельчитель с интегрированным

половоразбрасывателем

Совмещением потоков половы и

соломы достигается более равно-

мерное распределение измельчен-

ной массы по полю.

Высокое качество соломы

Сепарирующая часть ротора

имеет шнековую навивку. Благодаря

этому TORUM в отличие от обычных

роторных комбайнов очень бережно

обращается с соломой.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

Технические характеристики

●

серийно

○

опция

Ростсельмаш оставляет за собой право

улучшать отдельные характеристики това-

ров без предварительного уведомления

пользователей.

Power Stream –

универсальная зерновая жатка с удлиненным столом,

гидравлическим приводом мотовила, реверсом жатвенных частей

с управлением из кабины.

AFH –

наклонная камера Active Feeder House с пальчиковым прием-

ным битером.

ARS –

аксиальный ротор с вращающейся декой.

Comfort Cab II –

подрессоренная, герметизированная двухместная

кабина с аудиоподготовкой, усиленной шумоизоляцией,

оборудованная кондиционером, отопителем, охлаждающей камерой,

креслом оператора с интегрированной панелью управления.

Adviser III –

информационная система с сенсорным цветным 10”

дисплеем, ситуационным кадрированием.

Адаптеры

Жатка

Power Stream

, 6/7/9 м



Привод режущего аппарата на основе

планетарного редуктора



Скорость движения ножей, ход/мин.

1 180

Система cинхронизации скорости мото-

вила со скоростью движения комбайна



Жатка низкого среза Float Stream 700/900

с гибким режущим аппаратом, 7/9 м



Жатки для уборки кукурузы, Argus 870/1270,

8/12 рядков



Жатка для уборки подсолнечника Falcon

870/875/1270/1275, 8/12 рядков



Жатка для уборки подсолнечника

Sun Stream 1200/1050/920/780,

12/10,5/9,2/7,8 м



Подборщик валков Swa Pick

342/432, 3,4/4,3 м



Электрогидравлическая система

копирования



Единый гидроразъем



Стеблеподъемники



Тележка для перевозки жатки



Прицепное устройство для тележки



Наклонная камера

Наклонная камера

AFH

(исполнение комбайна)



Транспортерная наклонная камера

(исполнение комбайна)



Молотилка

Ширина молотилки, мм

1 500

Камнеуловитель



Advanced Rotor System

(ARS)



Диаметр ротора, мм

762

Общая длина ротора, мм

3 200

Привод ротора

гидромеханический

Частота вращения ротора, об/мин

250 – 1 000

Угол охвата деки, град.

360

Площадь решет очистки, кв. м

5,20

Частота вращения вентилятора очистки,

об/мин

335–1 050

Электрорегулировка решет из кабины



Автономное домолачивающее устройство

роторного типа



Бункер с выгрузным устройством

Объем бункера, л

10 500

Скорость выгрузки (не менее), л/с

105

Высота выгрузки, мм

5 200

Вибропобудители



Приспособления для уборки незерновой

части урожая

2-скоростной измель-

читель-разбрасыватель,

интегрированный по-

ловоразбрасыватель

Кабина

Комплектация

Comfort Cab II



Информационная система

Adviser III



Система дистанционного мониторинга

РСМ Агротроник



Система автовождения



Система картографирования урожайности

и влажности



Система видеоконтроля зоны выгрузки и

заднего вида



Автоматическая централизованная система

смазки



Ходовая часть

Трансмиссия

гидростатическая

Коробка передач

3-скоростная

Транспортная скорость, км/ч

0–27

Тип шин ведущих колес

30,5LR32

Тип шин управляемых колес

18,4R24

Сменный полугусеничный ход



Полный привод



Двигатель

Производитель/марка

MTU/

OM460LA

Cummins

X12

Номинальная мощность, кВт (л. с.)

313 (425)

324 (440)

Емкость топливного бака, л

850

Система контроля расхода топлива



Воздушный компрессор



Габаритные размеры и масса

Длина/ширина/высота (без жатки в транс-

портном положении), мм

8 931/3 677/3 950

Масса (в стандартном исполнении, без

жатки, без топлива), кг

16 350±490

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

Изменения 2018 года в конструкции комбайна

позволили получить производительность

комбайна более 100 т/ч на уборке кукурузы,

при этом сохранив уникальную концепцию

ротора с вращающейся декой.

НОВЫЕ ВОЗМОЖНОСТИ

Камера нового поколения значительно увеличива-

ет функциональность комбайна и удобство работы

на различных культурах. В базовой комплектации ос-

нащена единым гидроразъемом, имеет регулируемый

угол атаки для увеличения производительности и удоб-

ства работы на всех культурах без переоборудования,

с быстрым подсоединением адаптеров (жатки весом

до 4 500 кг). Передаваемая мощность на привод жатки

увеличена более чем в 1,5 раза – до 120 кВт, для эффек-

тивной работы с 12-рядными кукурузными жатками.

Наклонная камера оснащена большим камнеуловите-

лем. Шарнирная подвеска транспортера обеспечивает

большую производительность подачи при уборке вы-

сокоурожайных культур, а также снижает вероятность

ремонта при работе на каменистой почве.

TORUM 785

БЕРЕЖНЫЙ ОБМОЛОТ В ЛЮБЫХ УСЛОВИЯХ

МОТОРНАЯ УСТАНОВКА

На TORUM 785 устанавливаются ряд-

ные 6-ц двигатели Сummins. Мощные

и компактные, двигатели имеют хо-

рошие показатели по удельному

расходу топлива и запасу крутящего

момента. В системе воздухоочистки

применяется сетка воздухозабор-

ника с принудительным вращением

(от гидромотора), существенно сни-

жающая трудоемкость обслуживания.

Специальная вращающася лопасть между

радиаторами способствует их самоочищению увеличивая

тем самым продуктивное время работы.

Обороты двигателя, об/мин

ощнос

ть, л.с.

200

250

300

350

400

450

500

550

1000

1200

1400

1600

1700

1800

1900

2000

Cummins 520 л.с.

MTU 506 л.с.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

РАБОТА В ЭКСТРЕМАЛЬНЫХ УСЛОВИЯХ

Для работы в сложных условиях пригодится вер-

сия комбайна с полным приводом. Немаловажным

преимуществом полноприводной версии является

возможность регулировки колеи и высоты располо-

жения задних колес. Для хозяйств, заинтересованных

в снижении давления на почву, или при уборке в труд-

ных условиях в базовой комплектации комбайна

предусмотрена возможность установки сменного полу-

гусеничного хода вместо колес.

СЕКРЕТЫ ПРОИЗВОДИТЕЛЬНОСТИ

Для повышения производительности комбайна (более

100 т/ч), особенно на высокоурожайной кукурузе, были

увеличены геометрические размеры зернового шнека,

зернового элеватора, загрузочного шнека бункера и

нижнего горизонтального шнека бункера. Кроме того,

мощность привода в гидравлическом приводе транс-

миссии увеличена на 25%. Таким образом на второй

передаче обеспечена быстрая работа с полным бунке-

ром даже на холмистой местности.

УДОБНАЯ РАБОТА С СОЛОМОЙ

Из кабины вы легко можете управлять шириной разбра-

сывания соломы благодаря электрическим приводам

направляющих лопаток. При этом работу разбрасыва-

теля можно контролировать с помощью электрически

управляемых зеркал заднего вида.

Для снижения расходов на топливо, расходов на заме-

ну ножей измельчителя комбайны TORUM 785 оснащены

ножами увеличенной износостойкости (не менее 30%) в

сравнении со стандартной комплектацией.

Отличительной особенностью TORUM 785 являет-

ся новая схема переключения коробки передач.

Передачи переключаются дистанционно с помощью

безрычажного селектора.

МЕНЬШЕ ВРЕМЕНИ НА ОБСЛУЖИВАНИЕ

Всегда чистые радиаторы охлаждения. Вращающая-

ся лопасть сводит практически на нет необходимость

обслуживания радиаторов. Ваша работа заключается

только в том, чтобы убедиться в чистоте радиаторов.

Для снижения трудоемкости обслуживания опциональ-

но доступна автоматическая централизованная система

смазки, которая подает смазку к 23 точкам ежедневно с

заданными интервалами.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

НОВАЯ КАБИНА LUXURY CAB

Комбайны TORUM 785 оснащаются новой кабиной Luxury Cab.

В сравнении с хорошо зарекомендовавшей себя кабиной

Comfort Cab II, новая кабина Luxury Cab отличается прежде

всего размерами – ширина почти 2 м. Таким образом, объем ка-

бины вырос почти в 1,5 раза – до 4 куб. м, площадь остекления

составляет более 5 кв. м.

Новая система управления микроклиматом, улучшенная си-

стема подвески кабины и шумоизоляции, большое кресло

оператора с пневматической подвеской, дополнительное

кресло увеличенного размера, зеркала заднего вида с электро-

регулировкой и обогревом, емкость холодильного отсека также

увеличена.

В базовой комплектации информационно-голосовая система

Adviser III и система дистанционного мониторинга Agrotronic™.
Для комфортной работы TORUM 785 оснащается мощным

светодиодным освещением – новый стандарт комплектации вы-

сокопроизводительной техники.

БЫСТРАЯ ВЫГРУЗКА

Чистое зерно попадает в бункер объемом

12 000 литров. Такой объем позволяет увели-

чить эффективность работы путем снижения

количества циклов разгрузки. Скорость вы-

грузки составляет 120 л/с, полный бункер

опустошается не более 2 минут. Длина вы-

грузного шнека увеличена и составляет 7,5 м,

высота выгрузки – 5,4 м, угол выноса – 105 гра-

дусов. Это позволяет легко выгружать зерно

в любые грузовые машины и прицепы даже

с 14-метровой жаткой, а при работе на рисе –

осуществлять выгрузку, не выезжая из чека.

Для повышения удобства маневрирования оп-

ционально доступна система видеоконтроля

выгрузки и заднего вида.

РОСТСЕЛЬМАШ Зерноуборочная техника (каталог v.210226) - часть 2
