Опыт. Инновации. Успех

Долгие годы Ростсельмаш выпускает сельскохозяйственную технику, востре-

бованную во всем мире. Наша экспертиза основана на обширном опыте.

Сегодня Ростсельмаш объединяет 13 предприятий, расположенных по всему

миру, нацеленных на производство надежной и эффективной техники, спо-

собной быть лучшим помощником каждому хозяйству.

На сегодняшний день Ростсельмаш готов предложить 24 типа сельскохозяй-

ственной и коммунальной техники. Каждый клиент — от владельца не-

большого хозяйства до главы крупного агрохолдинга — имеет возможность

выбора наиболее эффективной для себя техники из предлагаемого ассорти-

мента, содержащего более 150 моделей и модификаций.

Россия

Ростов-на-Дону

РОСТСЕЛЬМАШ

Выпускает зерно- и кормоубороч-

ные комбайны Ростсельмаш, тракто-

ры и опрыскиватели.

Ростов-на-Дону

KLEVER

Производит адаптеры для комбай-

нов, прицепное и навесное кормо-

уборочное оборудование, устрой-

ства для хранения и переработки

зерна, коммунальную и снегоубо-

рочную технику.

Морозовск, Ростовская область

площадка в г. Морозовск

Выпускает адаптеры для комбайнов,

а также прицепное и навесное кор-

моуборочное оборудование.

Представительство

Европа, Мелле, Германия

BUHLER EZEE-ON

Вегревилль, Канада

Farm King

Морден, Канада

VERSATILE

Виннипег, Канада

VERSATILE

Виллмар, США

Farm King

Фарго, США

РОСТСЕЛЬМАШ В МИРЕ

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

Канада

Виннипег

VERSATILE

Производит тракторы VERSATILE

мощностью от 190 до 575 л.

с.

Здесь размещен центральный

склад запасных частей для техники

VERSATILE.

Морден

FARM KING

Выпускает зерноперегрузчики,

зерноочистители, снегоуборщики,

компактные агрегаты по почвообра-

ботке. Центральный склад запасных

частей Farm King.

Вегревилль

BUHLER EZEE-ON

Производит почвообрабатывающую

и посевную технику.

США

Фарго

FARM KING

Производит тележки для перевозки

тюков, лезвия грейдеров, фрон-

тальные погрузчики, предлагаемые

на российском рынке под брендом

ROSTSELMASH.

Виллмар

VERSATILE

Выпускает прицепные и самоходные

опрыскиватели, представленные

на мировом рынке под брендом

VERSATILE.

Ростсельмаш

Узбекистан, Чирчик

Klever

Морозовск,

Ростовская область, Россия

Ростсельмаш

Ростов-на-Дону, Россия

Представительство

Казахстан, Нур-Cултан

Klever

Ростов-на-Дону, Россия

Ростсельмаш

Казахстан, Кокшетау

Средняя Азия

Казахстан, Кокшетау

РОСТСЕЛЬМАШ

Выпускает зерно- и кормоубороч-

ные комбайны Ростсельмаш.

Узбекистан, Чирчик

РОСТСЕЛЬМАШ

Выпускает зерно- и кормоубороч-

ные комбайны Ростсельмаш.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

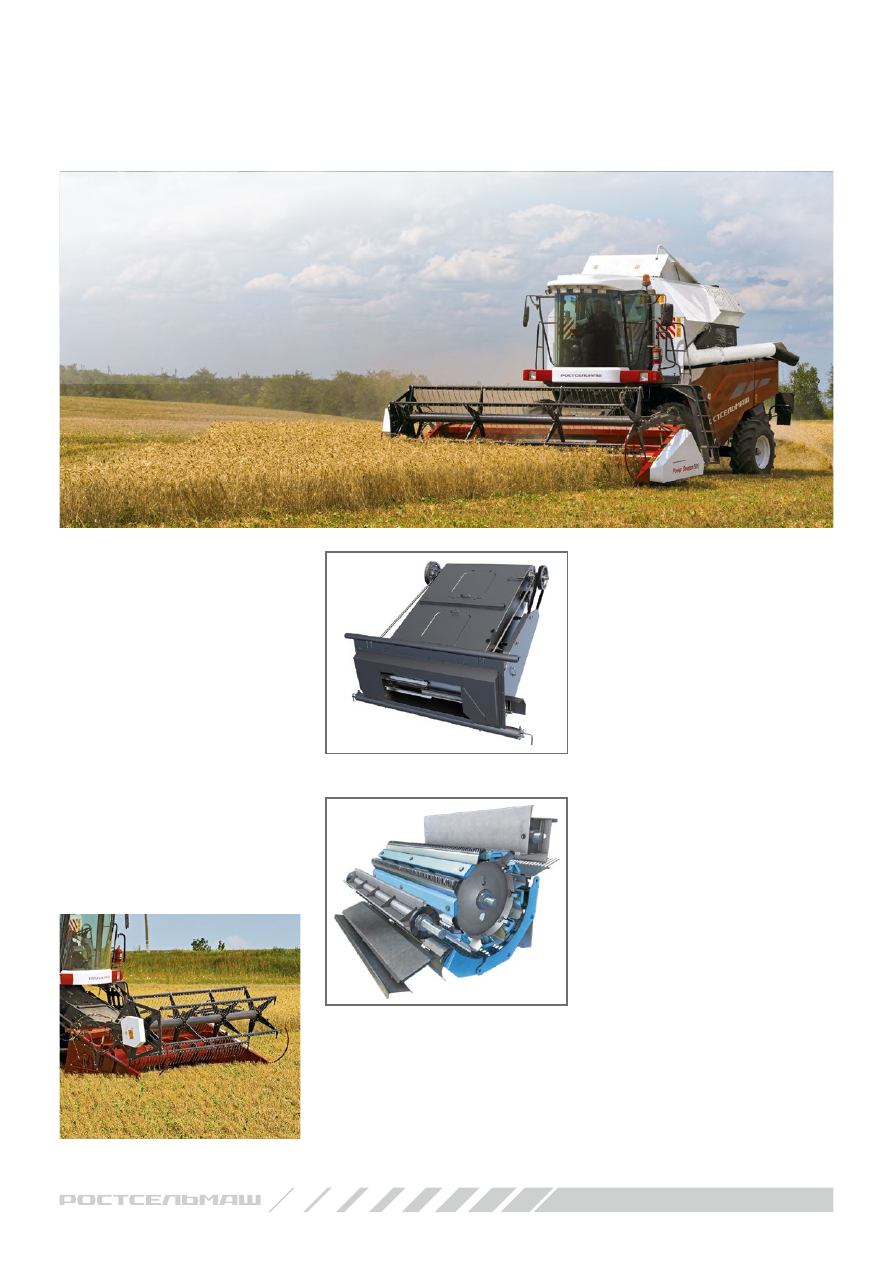

NOVA 320/340

КОМПАКТНЫЙ И УНИВЕРСАЛЬНЫЙ

NOVA – отличное соотношение производительности,

доступной стоимости и низких затрат на эксплуатацию.

Идеальное решение для фермеров и небольших

хозяйств. Компактность и маневренность делают

этот комбайн незаменимым для эффективной работы

на небольших, сложноконтурных полях. Современный

дизайн и рациональная компоновка элементов

комбайна обеспечивают требуемую производительность

и устанавливают выверенный баланс цены и качества.

УНИВЕРСАЛЬНАЯ ЖАТКА

POWER STREAM

Для комбайна NOVA была разработа-

на облегченная серия зерновых жаток

Power Stream. Благодаря этому пред-

лагается 4 варианта жаток от 4 м до 7 м.

Несмотря на сниженную массу, жатки

обладают всеми преимуществами жа-

ток серии Power Stream: планетарный

привод режущего аппарата, высоко-

качественные ножи, гидравлический

привод мотовила с функцией синхро-

низации со скоростью движения ком-

байна. Таким образом, обеспечивает-

ся качественный срез, низкие потери

и равномерная подача массы в любых

условиях. Опционально доступны: еди-

ный гидравлический разъем, ветровой

щит для исключения перебрасывания

длинносоломистой массы и камнеуло-

вительный брус.

УЛУЧШЕННЫЙ ОБЗОР

С НОВОЙ НАКЛОННОЙ

КАМЕРОЙ

Транспортерная наклонная камера

обеспечивает быстрое и равно-

мерное передвижение массы к моло-

тильному барабану. Для инспекции её

состояния и удобства обслуживания

имеются специальные лючки. Кам-

неуловитель перед молотильным

барабаном исключает попадание

камней в зону обмолота. Функция

реверса поможет в сложных условиях

работы.

Копирование рельефа осущест-

вляется как в продольном, так

и поперечном направлении за счет

уравновешивающих пружин.

УНИКАЛЬНОЕ МОЛОТИЛЬНО-СЕПАРИРУЮЩЕЕ УСТРОЙСТВО

Классическая однобарабанная молотилка с молотильным барабаном диаме-

тром 600 мм очень бережно осуществляет обмолот (вплоть до тонкослойного!)

и при этом имеет достаточно простую конструкцию. Уникальная схема двух-

секционной деки вкупе с большим охватом дает недостижимые для других

комбайнов данного класса 0,93 кв. м площади подбарабанья и в конечном итоге

формирует высокую производительность машины.

ЗЕРНОУБОРОЧНЫЕ КОМБАЙНЫ

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

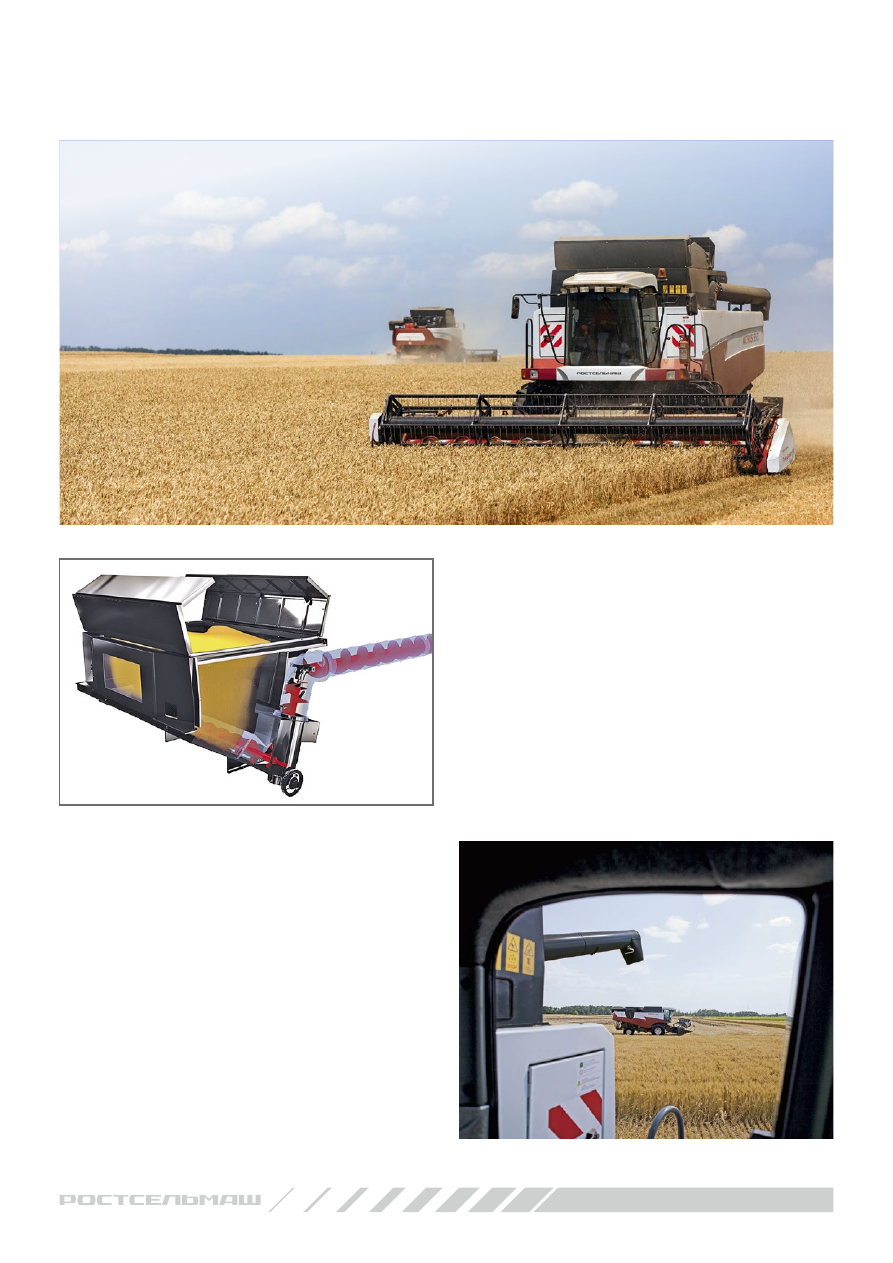

ВМЕСТИТЕЛЬНЫЙ БУНКЕР

4 900 Л

Объем бункера комбайна является

наиболее оптимальным для данного

класса машин. Высокоскоростное

выгрузное устройство позволяет

осуществить выгрузку не более

чем за 2 минуты. С помощью настра-

иваемых жалюзи внутри бункера

регулируется скорость выгрузки

в зависимости от типа и влажности

убираемых культур. Наклон стенок

бункера подобран таким образом,

чтобы снизить вероятность зави-

сания даже при выгрузке влажного

зерна. Контроль качества зерна

легко осуществляется с помощью

пробоотборника находящегося

на площадке входа в кабину. Высота

выгрузки составляет 4 м, что по-

зволяет выгружать зерно в любые

транспортные средства. Вынос

выгрузного шнека гидравлический,

активируется из кабины. Выгрузка

является автономной, т. е. привод

молотилки можно отключить, снизив

таким образом расход топлива.

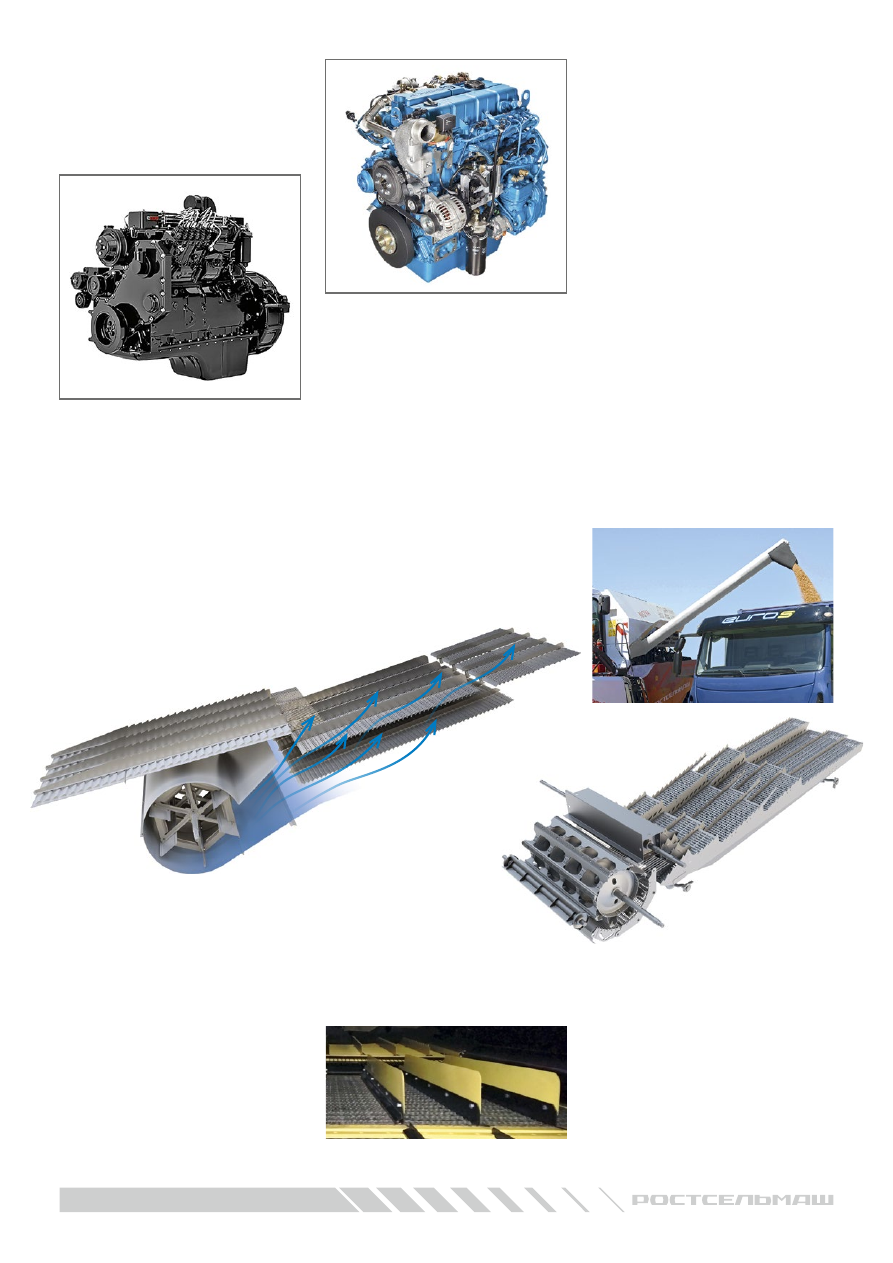

ЭФФЕКТИВНАЯ СИСТЕМА ОЧИСТКИ

Для очистки вороха применяется двухрешетная система очистки.

Большая высота перепада и пальцевая решетка на подготовительной

доске значительно улучшают процесс очистки. Общая площадь решет со-

ставляет 3,59 кв. м, что является одним из лучших показателей в этом классе

комбайнов. В системе очистки используется шестилопастной вентилятор,

частота вращения которого легко регулируется из кабины и отображается

на панели управления.

При работе на склонах для снижения

потерь опционально возможно уста-

новить высокие делители на верхнее

решето. Опыт показывает, что потери

снижаются более чем на 1 % и эффект

тем выше, чем больше отклонение

от горизонта.

ПРОИЗВОДИТЕЛЬНЫЙ

СОЛОМОТРЯС С БОЛЬШОЙ

ПЛОЩАДЬЮ СЕПАРАЦИИ

Эффективный 4-клавишный соломо-

тряс и оптимальная длина клавиш

позаботятся о том, чтобы сепарация

была тщательной, до последнего

зернышка. Амплитуда колебаний

клавиш подобрана таким образом,

чтобы обеспечить максимальную

степень сепарации зерна из вороха.

МОЩНОСТИ МНОГО
НЕ БЫВАЕТ

Комбайны NOVA 320 и 340 оснаще-

ны двумя разными двигателями: 167

и 180 л. с. соответственно.

Для NOVA 320 используется рядный

6-ц двигатель Cummins (модель

6BTA, 123 кВт, рабочий объем 5,9 л,

Stage II). Простая конструкция

с механической регулировкой

подачи топлива не требовательна

к качеству дизельного топлива,

допускает высокое содержание

серы в топливе и имеет высокую

ремонтопригодность.

Для NOVA 340 используется рядный

4-ц двигатель ЯМЗ (модель 53 425,

132 кВт, рабочий объем 4,43 л,

Stage IIIa). Благодаря топливной

системе Common Rail с электронным

управлением подачей топлива

обеспечивается высокое давление

впрыска до 180 МПа. Таким образом

снижается расход топлива (до 10 %)

и увеличивается удельная мощ-

ность. Показатели экономичности

отображаются в информационной

системе Adviser. В общем, дости-

гается расход топлива менее 2 кг

на 1 тонну намолоченного зерна

в нормальных условиях уборки.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

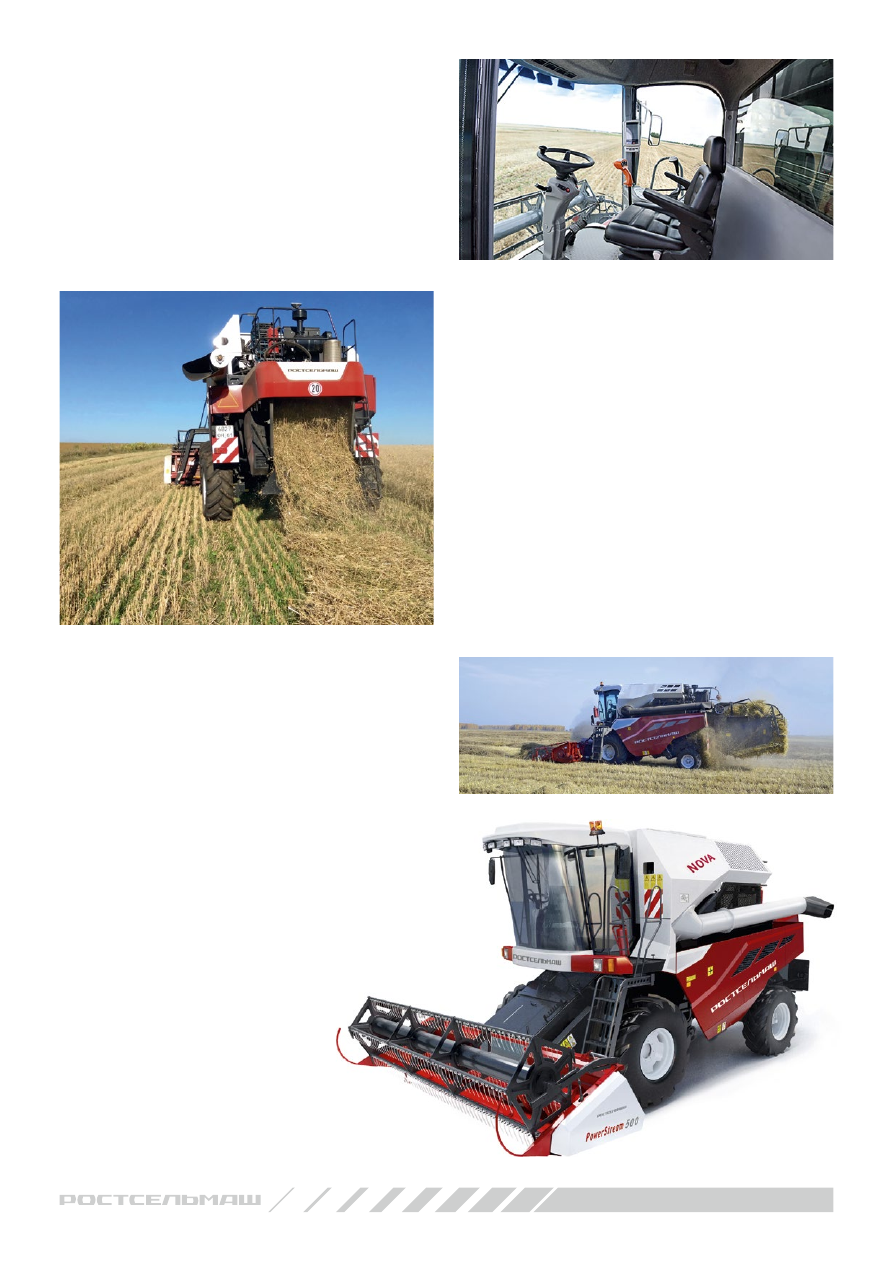

НОВЫЕ ВОЗМОЖНОСТИ

Для работы с неровным рельефом (к примеру арычной

системой земледелия), преодоления съездов или бо-

розд требуется высокий дорожный просвет. Именно

комбайн NOVA с 50 см дорожного просвета

является идеальным для таких условий.

В условиях повышенной влажности

подойдет комплектация с полным

приводом. Для снижения давления

на грунт возможна установка шин

большего типоразмера. Компактная

база комбайна обеспечивает высокую

маневренность на небольших полях. Большой

типоразмер адаптеров и приспособлений позволит

получить максимальную эффективность эксплуатации.

УДОБНОЕ ОБСЛУЖИВАНИЕ

Все обслуживаемые узлы и точки смазки сгруппиро-

ваны и расположены в прямом доступе, за счет этого

ежесменное техобслуживание потребует не более 10

минут. Боковые панели открываются на большой угол

и не мешают в процессе проведения работ по сервису.

Воздушный компрессор с ресивером 110 л (входит

в базовую комплектацию комбайна с полным при-

водом) экономит немало времени на ежесменном

обслуживании и особенно помогает в полевых усло-

виях при отсутствии поблизости машины технической

поддержки.

УНИВЕРСАЛЬНАЯ ОБРАБОТКА СОЛОМЫ

Классическая система обмолота и сепарации NOVA

практически не повреждает солому. В зависимости

от предполагаемого использования солому можно из-

мельчить и разбросать или уложить в валок. Отключе-

ние привода измельчающего барабана осуществляется

в считанные секунды. Для работы с грубостебельными

культурами предлагается устройство понижения

скорости вращения до 1700 об/мин.

Для хозяйств, заготавливающих солому в больших

количествах, имеется возможность заказа версии

комбайна с копнителем емкостью 9 куб. м. Копнитель

позволяет собирать солому в копны, автоматически

выгружая их на ходу.

Самый бюджетный вариант для хозяйств, собирающих

всю незерновую часть урожая, – это заказ исполнения

комбайна с капотом без измельчителя. Таким образом,

вся солома с клавиш и полова с решет формируют

единый валок для последующего сбора в тюки, рулоны

или тележки.

КАБИНА COMFORT CAB С ИНФОРМАЦИОННОЙ

СИСТЕМОЙ ADVISER II

Комбайны NOVA оснащаются двухместной кабиной

Comfort Cab. Традиционно в базовой комплектации

есть кондиционер, отопитель, холодильная камера,

аудиоподготовка. Вы будете рады комфорту, который

действительно позволяет работать эффективно,

с меньшим напряжением и усталостью до конца смены.

Информационно-голосовая система Adviser непрерыв-

но следит за процессом обмолота и работой механиз-

мов комбайна, позволяя контролировать стабильность

техпроцесса и предотвращать поломки агрегатов.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

Технические характеристики

Ростсельмаш оставляет за собой право

улучшать отдельные характеристики това-

ров без предварительного уведомления

пользователей

Power Stream –

универсальная зерновая жатка с удлиненным

столом, гидравлическим приводом мотовила, реверсом жатвенных

частей с управлением из кабины, синхронизацией скорости мотовила

и движения комбайна.

Comfort Cab –

подрессоренная, герметизированная, двухместная

кабина с аудиоподготовкой, усиленной шумоизоляцией,

оборудованная кондиционером, отопителем, охлаждающей камерой.

Adviser II –

информационная система с ЖК-монитором, ситуационным

кадрированием и голосовым оповещением.

NOVA 320

NOVA 340

Адаптеры

Жатка

Power Stream

4,0/5,0/6,0/7,0 м

○

Привод режущего аппарата —

планетарный редуктор

●

Скорость движения ножей,

ход/мин

1140

Система синхронизации скорости

мотовила со скоростью движения

комбайна

○

Жатка низкого среза

Float Stream 500, 5 м

○

Жатка для уборки кукурузы

Argus 570, 3,5 м

○

Жатка для уборки подсолнечника

Falcon 670, 4,2 м

○

Жатка для уборки подсолнечника

Sun Stream 490, 4,9 м

○

Подборщик Swa Pick 340, 3,4 м

○

Стеблеподъемники

○

Транспортная тележка

○

Прицепное устройство для тележки

○

Наклонная камера

Тип наклонной камеры

транспортерная

Пружинная система копирования

рельефа

●

Единый гидроразъем

○

Обмолот

Тип молотильного аппарата

барабан с приемным

ускоряющим битером

Диаметр барабана, мм

600

Длина барабана, мм

1 185

Угол охвата подбарабанья, град.

146

Общая площадь подбарабанья, кв. м

0,93

Частота вращения барабана

(с понижающим приводом), об/мин

510-1150

(300/400 – опция)

Понижающий привод (цепная

передача)

○

Регулировка подбарабанья

(электроприводом из кабины)

●

Камнеуловитель

●

Сепарация

Количество клавиш соломотряса, шт.

Длина клавиш соломотряса, мм

3 600

Площадь сепарации соломотряса,

кв. м

4,34

Очистка

Тип системы очистки

2-решетная

Площадь решет общая, кв. м

3,59

Частота вращения вентилятора,

об/мин

350–1 200

Принцип домолота

возврат на барабан

Бункер

Вместимость бункера, л

4 900

Скорость выгрузки, л/с

Длина выгрузного шнека, м

4,1

Высота выгрузки, м

4,0

Пробоотборник

●

Датчик заполнения

●

Обработка незерновой части урожая

Частота вращения измельчающего

барабана, об/мин

3 000 (1 700 – опция)

Устройство понижения оборотов

измельчающего барабана

○

Количество ножей, шт.

Валкоукладчик

●

Копнитель 9 куб. м

(исполнение комбайна)

–

○

Кабина

Комплектация

Comfort Cab

●

Информационная система

Adviser II

●

Система дистанционного

мониторинга РСМ Агротроник

○

Ходовая часть

Трансмиссия

гидростатическая

Количество передач

Колесная база, мм

3 600

Колея ведущих колес, мм

2 770

Дорожный просвет, мм

500

Радиус разворота, мм

7 500

Тип шин ведущих колес

23,1–26

Тип шин управляемых колес

18,4R24

Полный привод (тип шин)

–

○

(28LR26 /

18,4R24)

Двигатель

Производитель/марка

Cummins 6BTA

(Stage II)

YaMZ / 534

(Stage IIIa)

Рабочий объем, л, число цилиндров,

расположение

5,9 L6

4,43 L4

Мощность (2 200 об/мин), кВт/л.с.

123 / 167

132 / 180

Емкость топливного бака, л

300

Система контроля расхода топлива

●

Воздушный компрессор

○

Габаритные размеры

Длина/ширина/высота (без жатки

в транспортном положении), мм

7 945/ 3 400 (3 460 – 4WD) /

3 963



серийно



опция

— недоступно

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

VECTOR – самое эффективное решение

для уборки полей с низкой и средней урожай-

ностью. При сезонной наработке 500–800 га

без пропашных, оптимальной стоимости

владения, топливной экономичности этот

комбайн является наиболее практичным

выбором для фермерских хозяйств.

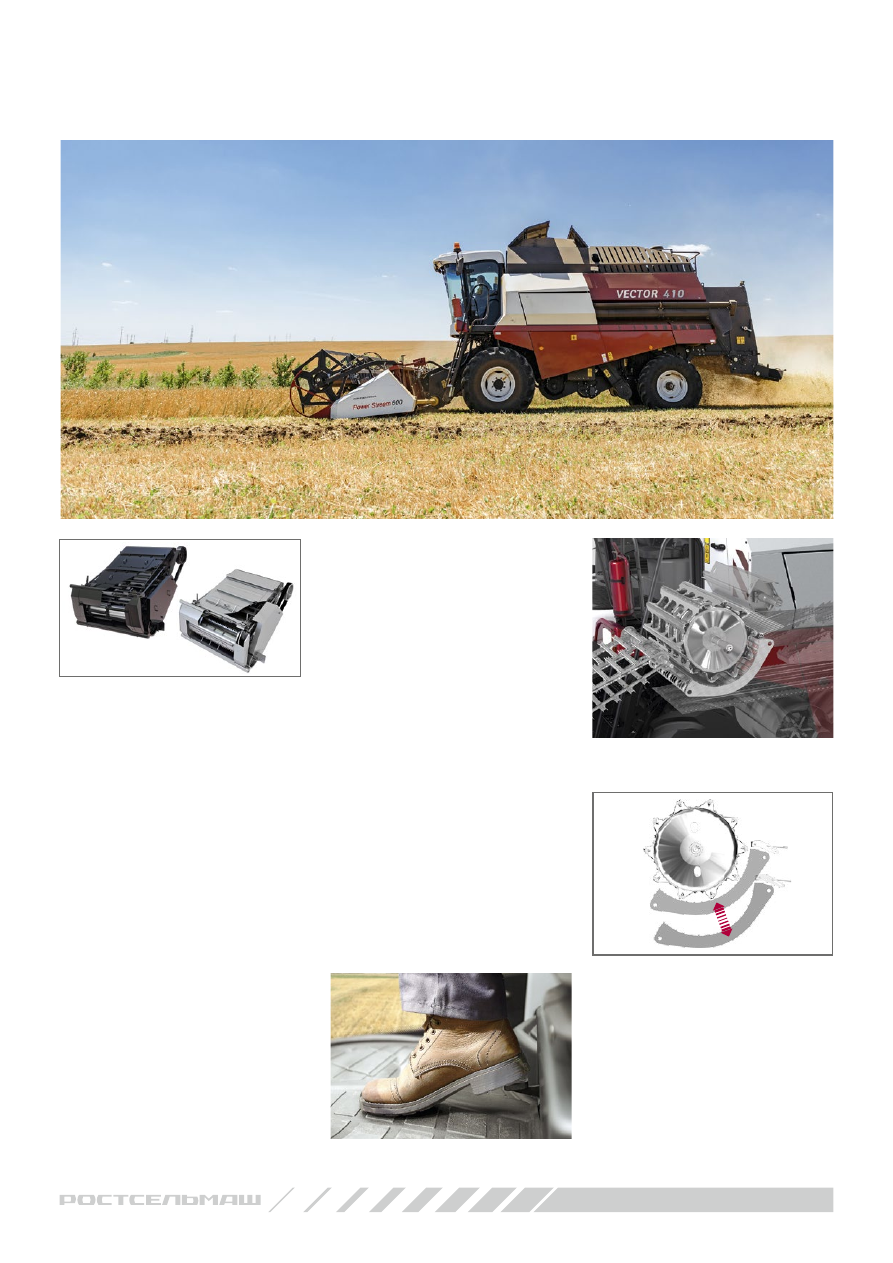

VECTOR 410

ЭТАЛОН В КЛАССЕ

УСТРОЙСТВО JAM СONTROL

Забивание, если оно все же про-

изошло, можно быстро устранить

с помощью Jam Сontrol – устрой-

ства глубокого сброса деки, которое

при нажатии на педаль сбрасывает

деку на 80 мм. В отличие от комбай-

нов с системой реверса барабана

эта операция занимает считанные

секунды.

УНИКАЛЬНОЕ МОЛОТИЛЬНО-

СЕПАРИРУЮЩЕЕ УСТРОЙСТВО

Для VECTOR была создана совре-

менная, высококлассная однобара-

банная система обмолота. Крепкая

и надежная, с высокой пропускной

способностью и бережной сепа-

рацией, отвечающей самым высо-

ким требованиям к качеству зерна.

Оригинальная конструкция моло-

тилки с одним большим молотиль-

ным барабаном (800 мм) позволила

увеличить угол охвата подбараба-

нья до 130°, обеспечив значительную

площадь сепарации (1,1 кв. м) и наи-

более выгодную геометрию обмоло-

та – протяженную и плавную. Этим

достигается почти полная (95 %) се-

парация с исключительно низким по-

вреждением зерна. Не каждая мно-

гобарабанная система показывает

такие результаты!

НОВАЯ НАКЛОННАЯ КАМЕРА

Наклонная камера на комбайнах

VECTOR обеспечивает отличную подачу

хлебной массы на молотильный бара-

бан для достижения идеальных резуль-

татов. Увеличенная длина наклонной

камеры дает возможность удобного

обзора оператору при навеске жатки

с тележки или процессе среза коло-

сьев, а функция мощного гидроревер-

са с управлением из кабины – быстро

справляться с любыми ситуациями.

Новая конструкция позволяет без зна-

чительных затрат времени переходить

на уборку кукурузы, а увеличенная

грузоподъемность – работать даже

с 8-рядковыми кукурузными адаптера-

ми. Гидромеханическая система копи-

рования рельефа почвы в продольном

и поперечном направлениях поможет

эффективно использовать всю длину

жатки на неровных полях.

Для улучшения подачи массы в наклон-

ную камеру (тип AFH) в условиях спец-

ифичного (низкостебельного, изрежен-

ного) агрофона используется приемный

битер с пальчиковым механизмом.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

РОТОРНЫЙ ДОМОЛОТ

Роторный домолот мягко домола-

чивает оставшиеся колоски за счет

меньшего количества ударов и тре-

ния, что особенно важно при уборке

семенников трав. При работе на про-

пашных культурах обороты домолота

снижаются специальной звездочкой,

а для работы с зернобобовыми

предусмотрена быстросъемная дека.

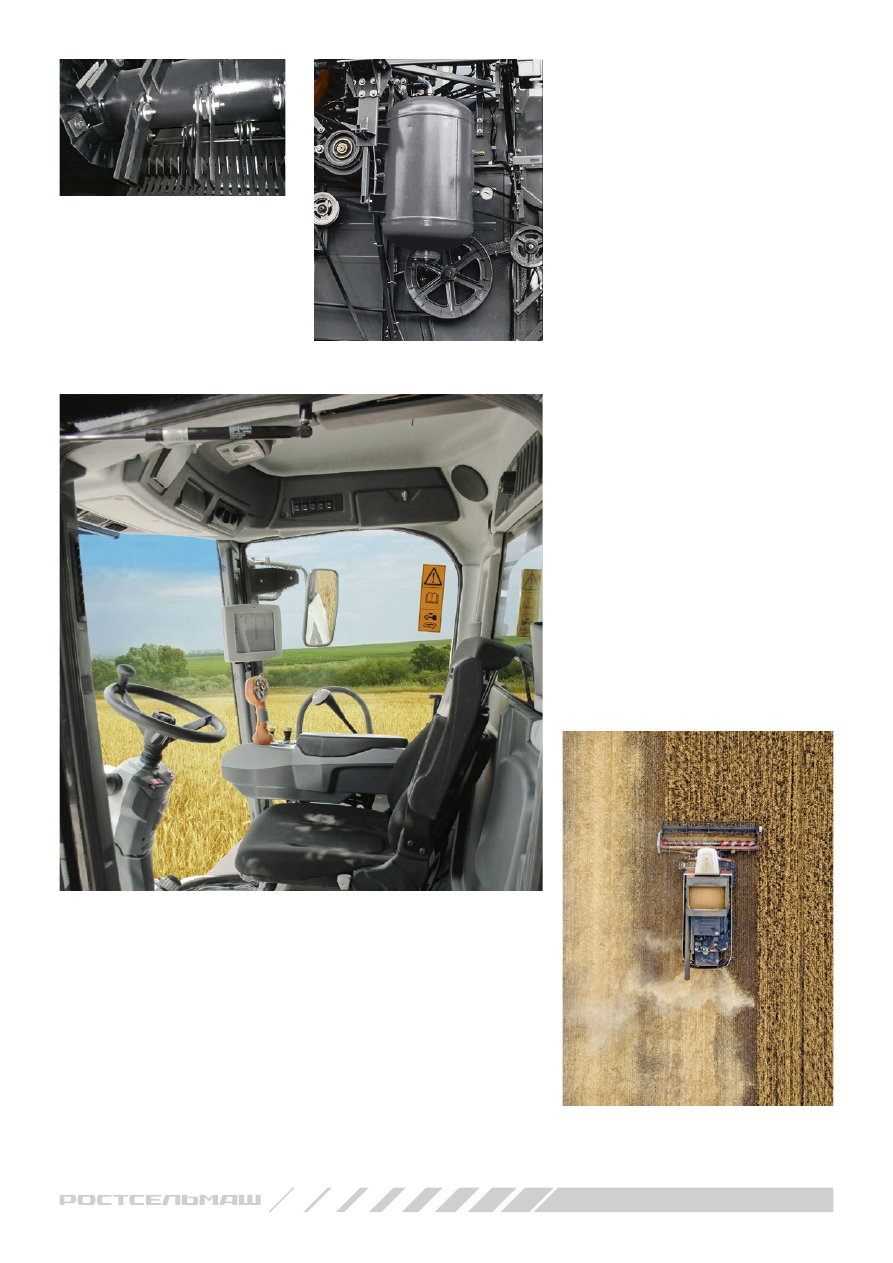

КАБИНА COMFORT CAB

С ИНФОРМАЦИОННОЙ

СИСТЕМОЙ ADVISER II

Комбайны VECTOR оснащаются ка-

биной Comfort Cab. Находясь в ней,

вы поймете, каким удобным может

быть рабочее место. Оператор будет

рад комфорту, который действитель-

но помогает работать эффективно,

с меньшим напряжением и устало-

стью. Информационно-голосовая

система Adviser II непрерывно сле-

дит за процессом обмолота и рабо-

той механизмов комбайна, позволяя

контролировать стабильность тех-

процесса и предотвращать поломки

агрегатов.

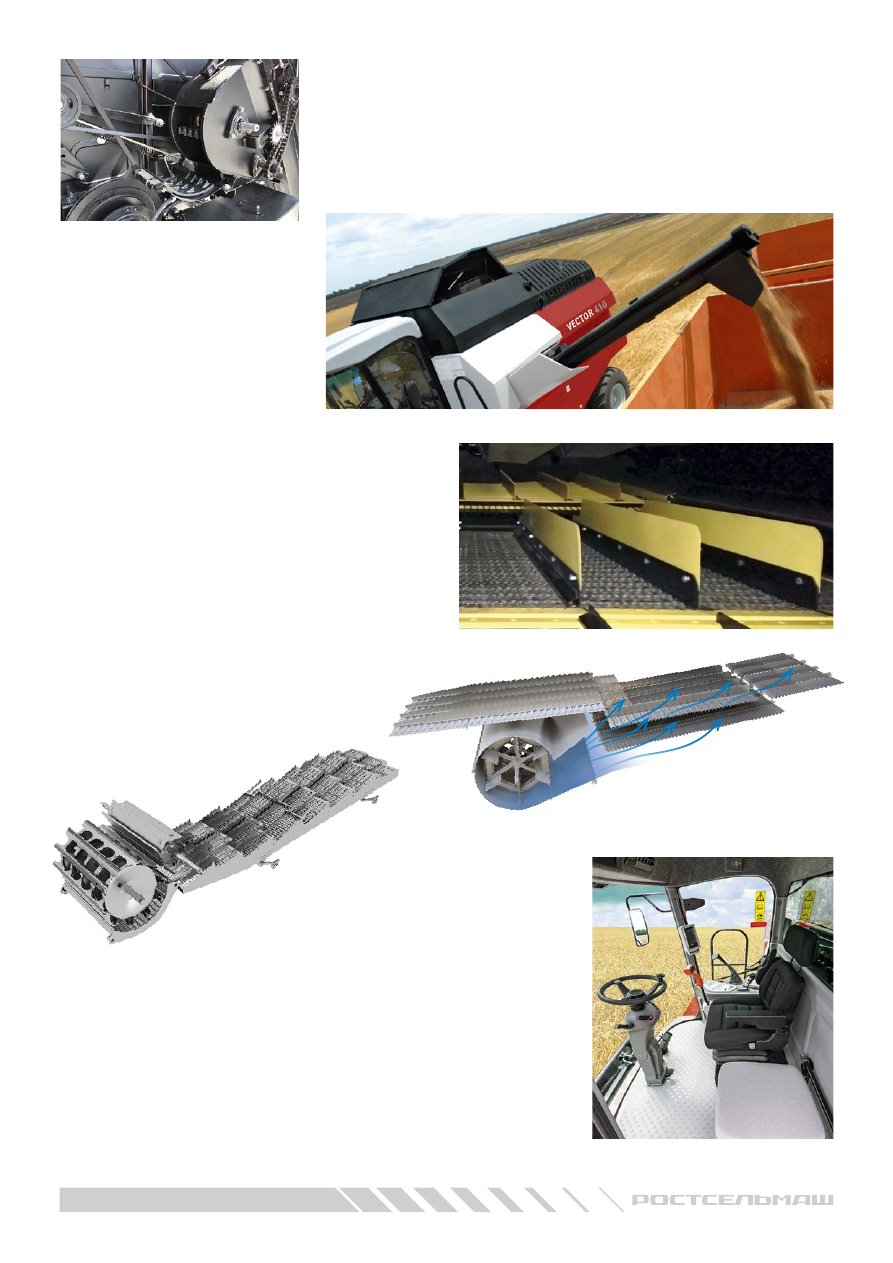

ПРОИЗВОДИТЕЛЬНЫЙ СОЛОМО-

ТРЯС С БОЛЬШОЙ ПЛОЩАДЬЮ

СЕПАРАЦИИ

Соломистая масса, содержащая

на выходе из молотильного барабана

часть зерен, направляется отбойным

битером на соломотряс. С выделени-

ем остаточного зерна 4-клавишный

семикаскадный соломотряс VECTOR

справляется без проблем.

ЭФФЕКТИВНАЯ СИСТЕМА ОЧИСТКИ

Для очистки вороха применяется двухрешетная система

очистки. Большая высота перепада и пальцевая решетка

на подготовительной доске значительно улучшают

процесс очистки. Общая площадь решет составляет

3,59 кв. м, что является одним из лучших показателей

в этом классе комбайнов. В системе очистки используется

шестилопастной вентилятор, частота вращения которого

легко регулируется из кабины и отображается на панели

управления. При работе на склонах для снижения потерь

опционально возможно установить высокие делители

на верхнее решето. Опыт показывает, что потери снижа-

ются более, чем на 1 % и эффект тем выше, чем больше

отклонение от горизонта.

ВМЕСТИТЕЛЬНЫЙ БУНКЕР 6 000 Л

Не секрет, что на выгрузку тратится до 5 % рабочего времени. С целью со-

кращения непроизводительного времени используется проверенная высоко-

производительная выгрузка с уникальным вибродном бункера для выгрузки

в самых сложных условиях. Трансформируемая крыша бункера увеличивает

полезный объем до 6000 л. Два датчика наполнения сигнализируют о 75 %

и 100 % наполнении бункера. Большое смотровое окно в бункер позволяет

следить за наполнением и качеством зерна в бункере.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

Технические характеристики

Ростсельмаш оставляет за собой право

улучшать отдельные характеристики това-

ров без предварительного уведомления

пользователей

Power Stream –

универсальная зерновая жатка с удлиненным столом,

гидравлическим приводом мотовила, реверсом жатвенных частей

с управлением из кабины

AFH —

наклонная камера Active Feeder House с пальчиковым приемным

битером

Jam Control –

система, устраняющая забивание молотилки хлебной массой

посредством глубокого сброса деки

Comfort Cab –

подрессоренная, герметизированная, двухместная

кабина с аудиоподготовкой, усиленной шумоизоляцией, оборудованная

кондиционером, отопителем, охлаждающей камерой

Adviser II –

информационная система с ЖК-монитором, ситуационным

кадрированием и голосовым оповещением



серийно



опция

Адаптеры

Жатка

Power Stream

, 5/6/7/9 м



Привод режущего аппарата на основе

планетарного редуктора



Скорость движения ножей, ход/мин

1 180

Система синхронизации скорости

мотовила со скоростью движения

комбайна



Жатка низкого среза Float Stream 700/900

с гибким режущим аппаратом, 7/9 м



Жатка для уборки кукурузы Argus 670/870,

6/8 рядков



Жатка для уборки подсолнечника Falcon

670/870/875, 6/8 рядков



Жатка для уборки подсолнечника

Sun Stream 490/780, 4,9/7,8 м



Подборщик Swa Pick 342/432, 3,4/4,3 м



Стеблеподъемники



Тележка для перевозки жатки



Прицепное устройство для тележки



Подача

Наклонная камера транспортерная



Наклонная камера

AFH

(исполнение

комбайна)



Пружинная система копирования рельефа



Единый гидроразъем



Обмолот

Тип молотильного аппарата

1 барабан

Диаметр барабана, мм

800

Длина барабана, мм

1 180

Угол охвата подбарабанья, град.

130

Общая площадь подбарабанья (молотиль-

ной и сепарирующей части ротора), кв. м

1,1

Частота вращения барабана (с понижаю-

щим редуктором), об/мин

335-1 050 (200-450)

Понижающий редуктор



Регулировка подбарабанья электроприво-

дом из кабины



Устройство

Jam Control



Камнеуловитель



Сепарация

Количество клавиш соломотряса, шт.

Длина клавиш соломотряса, мм

4 100

Площадь сепарации соломотряса, кв. м

5,0

Очистка

Тип системы очистки

2-решетная

Площадь решет общая, кв. м

3,59

Частота вращения вентилятора, об/мин

335-1 185

Устройство домолота

автономное

Бункер

Вместимость бункера, л

6 000

Скорость выгрузки, л/сек

Длина выгрузного шнека, м

3,64

Высота выгрузки, м

3,48

Пробоотборник



Гидропульсаторы



Датчики заполнения



Открытие крыши бункера электроприво-

дом из кабины



Обработка незерновой части урожая

Устройство понижения оборотов измельча-

ющего барабана



Частота вращения измельчающего бараба-

на, об/мин

2 900

Количество ножей, шт

Валкоукладчик

Копнитель (исполнение комбайна)



Кабина

Комплектация

Comfort Cab



Информационная система

Adviser II



Система дистанционного мониторинга

РСМ Агротроник



Автоматическая централизованная система

смазки



Ходовая часть

Трансмиссия

гидростатическая

Количество передач, шт.

Колесная база, мм

3 778

Колея ведущих колес, мм

2 845

Дорожный просвет, мм

370

Радиус разворота, мм

8 900

Тип шин ведущих колес

28LR26

Тип шин управляемых колес

18,4R24

Полный привод (тип шин)

○

(28LR26/18,4R24)

Двигатель

Производитель/марка

ЯМЗ/236НД-3

Рабочий объем, число цилиндров, рас-

положение, л

11 V6

Мощность (2 000 об/мин), кВт/л.с.

154 (210)

Емкость топливного бака, л

540

Воздушный компрессор



Габаритные размеры и масса

Длина/ширина/высота (без жатки в транс-

портном положении), мм

8 557/3 560/4 015

Масса (в стандартном исполнении, с из-

мельчителем, без жатки, без топлива), кг

11 390

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

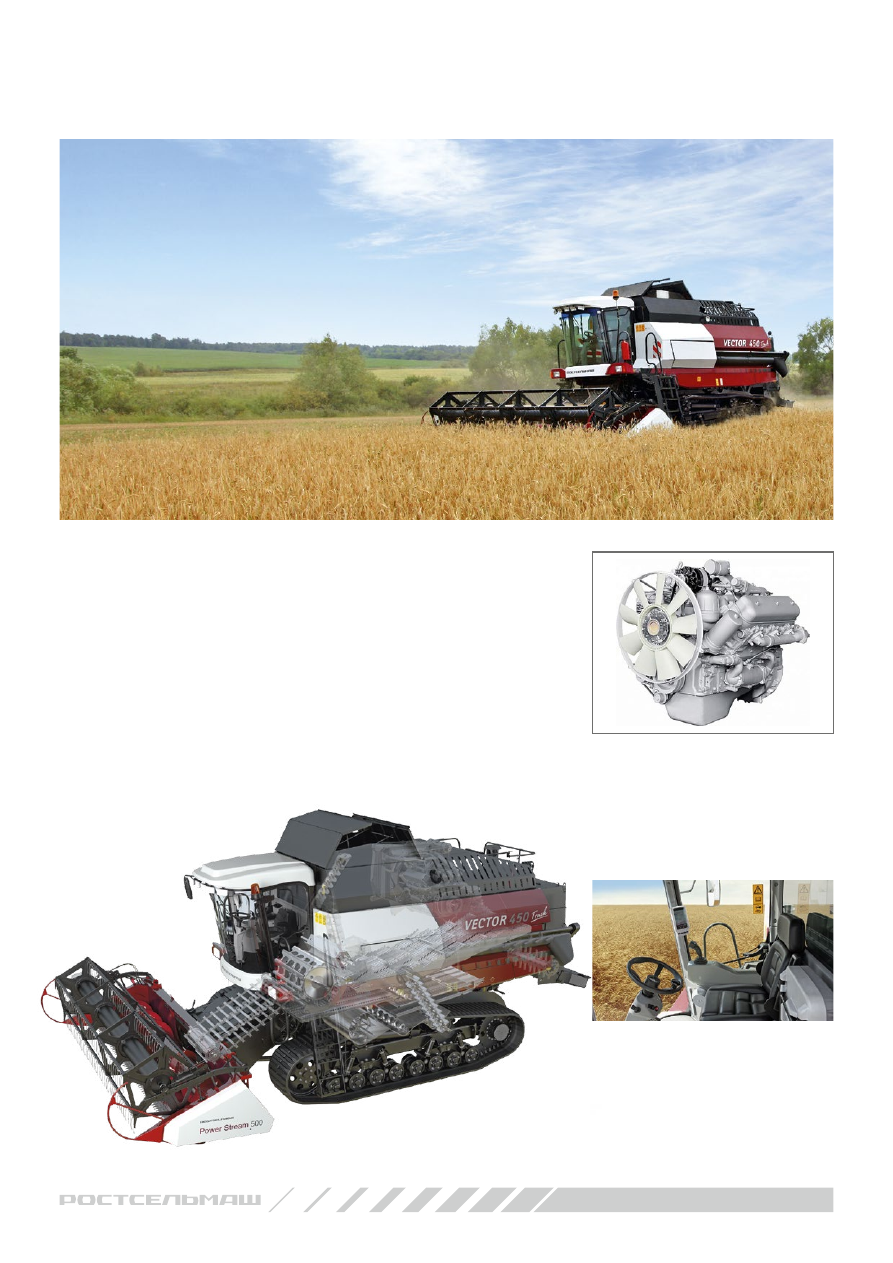

VECTOR 450 Track – зерноуборочный комбайн, разработанный

специально для уборки в сложных почвенных условиях. От-

личительной особенностью его является шасси на гусеничном

ходу. Благодаря огромной площади опорной поверхности

этот комбайн является, пожалуй, единственным приемлемым

решением для топких полей, которые часто встречаются,

например, на Дальнем Востоке России, а также в рисосеющих

регионах.

VECTOR 450 TRACK

ДЛЯ САМЫХ СЛОЖНЫХ УСЛОВИЙ УБОРКИ

КОМФОРТ И ИДЕАЛЬНОЕ КОПИРОВАНИЕ РЕЛЬЕФА ПОЛЯ

Благодаря применению в гусеничной тележке независимой подвески

опорных катков и равномерному распределению массы VECTOR 450 Track

перемещается по полю плавно, жатка практически остается неподвижной

и лишь копирует рельеф поля. Это важное условие полноты сбора урожая,

особенно низковисящих бобов сои. И, конечно, высокую комфортабель-

ность движения по достоинству оценит оператор.

УДОБНОЕ УПРАВЛЕНИЕ

Управление комбайном не отличает-

ся от управления колесной машиной,

те же привычные рулевое колесо

и рычаг управления гидротрансмис-

сией.

МОЩНЫЙ ДВИГАТЕЛЬ С ПРЕД-

ПУСКОВЫМ ПОДОГРЕВОМ

Двигатель повышенной мощности

255 л. с. оборудован воздушным

компрессором и устройством

запуска в холодную погоду.

УВЕРЕННОЕ ПЕРЕДВИЖЕНИЕ ПО ДОРОГАМ

Использование резинотросовых гусеничных лент означает минимальный

износ при работе в сухих условиях и возможность комфортного передвиже-

ния по дорогам с твердым покрытием.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

Технические характеристики

Ростсельмаш оставляет за собой право

улучшать отдельные характеристики това-

ров без предварительного уведомления

пользователей

Power Stream –

универсальная зерновая жатка с удлиненным столом, гидрав-

лическим приводом мотовила, реверсом жатвенных частей с управлением

из кабины

Jam Control –

система, устраняющая забивание молотилки хлебной массой

посредством глубокого сброса деки

Comfort Cab –

подрессоренная, герметизированная, двухместная кабина с ау-

диоподготовкой, усиленной шумоизоляцией, оборудованная кондиционером,

отопителем, охлаждающей камерой

Adviser II –

информационная система с ЖК-монитором, ситуационным кадриро-

ванием и голосовым оповещением



серийно



опция

Адаптеры

Жатка

Power Stream

, 5/6/7/9 м



Привод режущего аппарата на основе

планетарного редуктора



Скорость движения ножей, ход/мин

1 180

Система синхронизации скорости

мотовила со скоростью движения

комбайна



Жатка низкого среза Float Stream 700/900

с гибким режущим аппаратом, 7/9 м



Жатка для уборки кукурузы Argus 670/870,

6/8 рядков



Жатка для уборки подсолнечника Falcon

670/870/875, 6/8 рядков



Жатка для уборки подсолнечника

Sun Stream 490/780, 4,9/7,8 м



Подборщик Swa Pick 342/432, 3,4/4,3 м



Стеблеподъемники



Тележка для перевозки жатки



Прицепное устройство для тележки



Подача

Тип наклонной камеры

транспортерная

Пружинная система копирования рельефа



Обмолот

Тип молотильного аппарата

1 барабан

Диаметр барабана, мм

800

Длина барабана, мм

1 180

Угол охвата подбарабанья, град.

130

Общая площадь подбарабанья (молотиль-

ной и сепарирующей части ротора), кв. м

1,1

Частота вращения барабана (с понижаю-

щим редуктором), об/мин

335-1 050 (200-450)

Понижающий редуктор



Регулировка подбарабанья электроприво-

дом из кабины



Устройство

Jam Control



Камнеуловитель



Сепарация

Количество клавиш соломотряса, шт.

Длина клавиш соломотряса, мм

4 100

Площадь сепарации соломотряса, кв. м

5,0

Очистка

Тип системы очистки

2-решетная

Площадь решет общая, кв. м

3,59

Частота вращения вентилятора, об/мин

335-1 185

Устройство домолота

автономное

Бункер

Вместимость бункера, л

6 000

Скорость выгрузки, л/сек

Длина выгрузного шнека, м

3,64

Высота выгрузки, м

3,48

Пробоотборник



Гидропульсаторы



Датчики заполнения



Открытие крыши бункера электроприво-

дом из кабины



Обработка незерновой части урожая

Устройство понижения оборотов измельча-

ющего барабана



Частота вращения измельчающего бараба-

на, об/мин

2 900

Количество ножей, шт

Валкоукладчик

Кабина

Комплектация

Comfort Cab



Информационная система

Adviser II



Система дистанционного мониторинга

РСМ Агротроник



Автоматическая централизованная система

смазки



Ходовая часть

Трансмиссия

гидростатическая

Колея ведущих колес, мм

3 200

Гусеничный ход, упруго-балансирная подвеска

Двигатель

Производитель/марка

ЯМЗ/236БК

Рабочий объем, число цилиндров, рас-

положение, л

11 V6

Мощность (2 000 об/мин), кВт/л.с.

188 / 255

Емкость топливного бака, л

540

Воздушный компрессор



Габаритные размеры и масса

Длина/ширина/высота (без жатки в транс-

портном положении), мм

7 940/3 900/4 000

Масса (в стандартном исполнении, с из-

мельчителем, без жатки, без топлива), кг

16 600

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

SMART LAUNCH

Smart Launch представляет собой запатентованное

устройство раздельного последовательного включения

выгрузного и горизонтального шнеков. Такое устройство

без труда обеспе чивает высокоскоростную выгрузку

с минимальным риском забивания. Благодаря приме-

нению в комбайне Smart Launch возможна порционная

выгрузка. И это далеко не все полезные свойства системы.

Ещё одно заключается в том, что при выключении вы-

грузной шнек всегда освобождается от остатков зерна,

не допуская его потерь при складывании шнека, – ситуа-

ции, весьма характерной для многих других комбайнов.

Таким образом, Smart Launch повышает эффективность

опустошения бункера, делая его быстрым, удобным

и менее трудоемким.

ЭКОНОМИЯ ВРЕМЕНИ НА ВЫГРУЗКУ

Как показывает практика, на выгрузку зерна тратится

не менее 5% рабочей смены. С целью сокращения этого

времени в комбайне ACROS используется высокопроиз-

водительное выгрузное устройство (скорость выгрузки

до 90 л/с) и бункер повышенного объема (9 000 л). Особое

внимание уделено проблеме работы в условиях по-

вышенной влажности. Установленные на дне бункера

гидропульсаторы позволяют выгружать зерно влаж-

ностью до 35%. Датчики уровня заполнения обеспечат

непревзойденный контроль и «подскажут» оптимальное

время для разгрузки. Высота, длина и угол поворота

выгрузного шнека рассчитаны на беспрепятс твенную

выгрузку в любой грузовой транспорт, даже если это

длинный прицеп, а комбайн оборудован жаткой шириной

9 метров. Возможность отключения привода молотилки

во время выгрузки позволяет сократить расход топлива

и сэкономить ресурс молотилки.

ACROS 585/550

НАДЕЖНЫЙ ПОМОЩНИК КАЖДОМУ ХОЗЯЙСТВУ

ACROS прекрасно проявляет себя на полях с высокой

и средней урожайностью. В основе комбайна лежит

испытанное молотильно-сепарирующее устройство с одним

большим барабаном (800 мм) и клавишным соломотрясом.

Исключительная эффективность машины достигнута

за счет высокой сменной производительности, надежности

и хорошо налаженного сервисного обслуживания.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

Новая

удлиненная наклонная каме-

ра

имеет несколько преимуществ: луч-

ший обзор режущего аппарата, упро-

щение работы для уборки пропашных

благодаря отсутствию приемного би-

тера, возможность работы с широко-

захватными адаптерами (например,

транспортерная жатка Draper Stream

900). Для улучшения подачи массы

в наклонную камеру (тип AFH) в усло-

виях специфичного (низкостебельно-

го, изреженного) агрофона использу-

ется приемный битер с пальчиковым

механизмом.

ОПТИМАЛЬНАЯ

МОЩНОСТЬ

Новую мощность

ACROS обеспечивают

двигатели ЯМЗ

и Cummins. Они про-

сты и удобны в обслу-

живании и отличаются

длинными межсервис-

ными интервалами.

МАКСИМАЛЬНАЯ ПРОДУКТИВНОСТЬ

Традиционная система обмолота, примененная в комбайне, по праву считается сильной стороной ACROS. Классическая

однобарабанная молотилка объективно представляет собой лучшее сочетание высокой пропускной способности

и низких энергозатрат. Кроме того, ее отличают минимальные риски повреждения зерна и бережное обращение

с соломой.

МАКСИМУМ ЗЕРНА, МИНИМУМ ДРОБЛЕНИЯ

Оставшиеся после обмолота колоски поступают в автономное устройство

домолота, после чего выделенное зерно распределяется по всей ширине

стрясной доски. Этим достигается полный цикл очистки без риска пере-

грузить решета. В устройстве применен 3-лопастный ротор, который

по сравнению с домолотами барабанного типа обмолачивает более мягко

и снижает дробление.

НОВЫЕ РЕШЕТА

Обновленная конструкция решет

отличается увеличенной до 4,95 кв. м

площадью очистки. Кроме того, верх-

нее и нижнее решета для удобства

обслуживания разделены на левую

и правую секции.

100

150

200

250

300

350

1000

1200

1400

1600

1700

1800

1900

2000

Обороты двигателя, об/мин

мощнос

ть, л.с.

ЯМЗ 236БЕ2 280 л.с.

Cummins 6LTAA 306 л.с.

ЯМЗ 53645 300 л.с.

ГОРЯЧАЯ ЛИНИЯ 8 (800) 250-60-04

КАБИНА COMFORT CAB II

С ИНФОРМАЦИОННОЙ СИСТЕМОЙ

ADVISER III

Комбайны ACROS 585 оснащаются

кабиной Comfort Cab II. Находясь в ней,

вы поймете, каким удобным может быть

рабочее место.

Вы будете наслаждаться комфортом, кото-

рый действительно помогает работать

эффективно, с меньшим напряжением

и усталостью. Информационно-голосовая

система Adviser III непрерывно следит

за процессом обмолота и работой

механизмов комбайна, позволяя кон-

тролировать стабильность техпроцесса

и предотвращать поломки агрегатов.

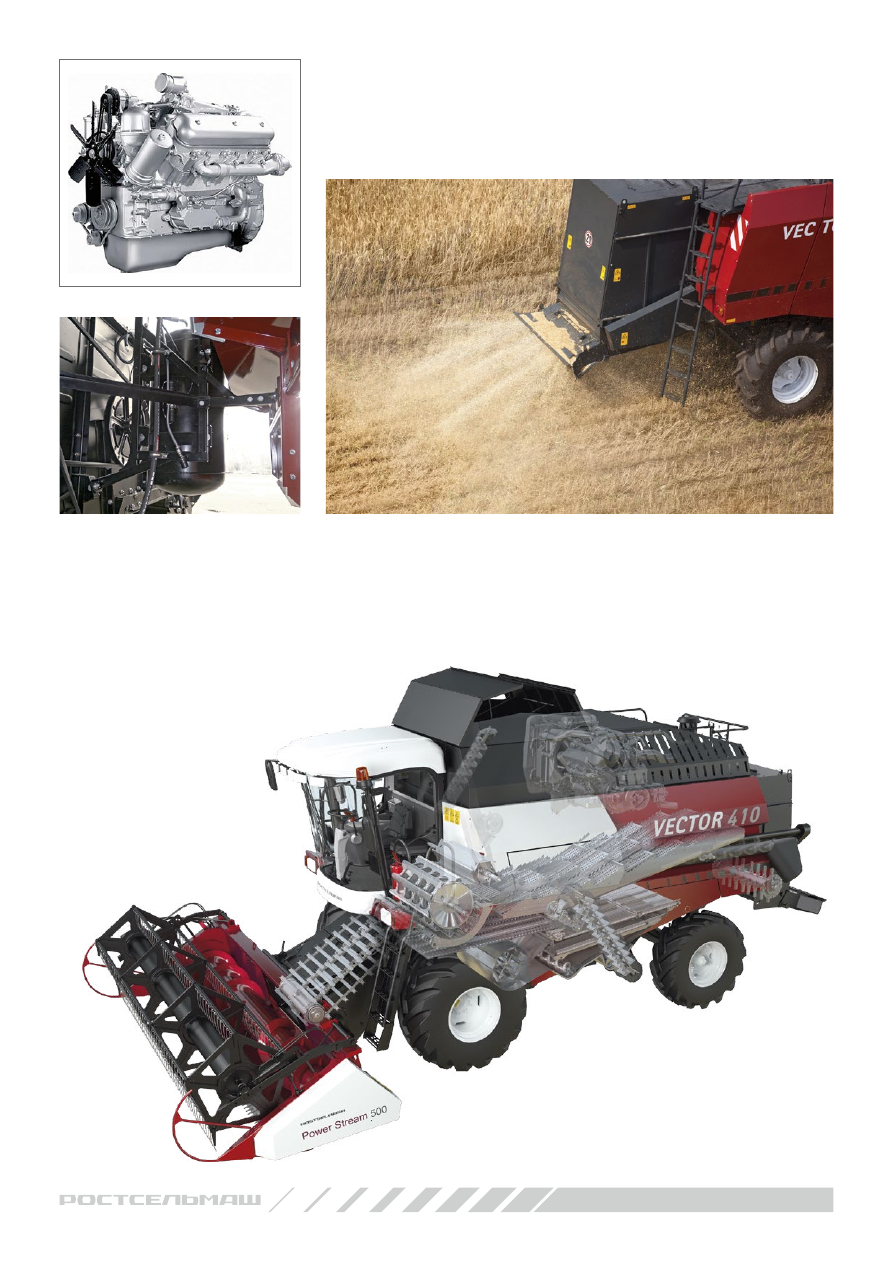

НОВЫЙ ИЗМЕЛЬЧИТЕЛЬ-РАЗБРАСЫВАТЕЛЬ

Классическая система обмолота и сепарации ACROS практически не по-

вреждает солому. В зависимости от предполагаемого использования

солому можно измельчить и разбросать или уложить в валок. Встроенный

измельчитель-разбрасыватель обеспечит тщательную резку соломы

и равномерное распределение по поверхности поля на заданную ширину

в качестве удобрения. В конструкции используются ножи с износостойки-

ми кромками, обладающими эффектом самозаточки.

Две скорости измельчения.

Измельчающий барабан имеет две

скорости вращения: 3 400 об/мин

для уборки зерновых и около

2 000 об/мин – для кукурузы.

Пониженная скорость введена

для того, чтобы сократить износ

частей измельчителя.

Воздушный компрессор

экономит

немало времени на ежесменное обслужи-

вание, особенно в мобильных условиях

при отсутствии машины технической под-

держки. Компрессор включён в базовую

комплектацию – так компания Ростсельмаш

вводит новые отраслевые стандарты.

РОСТСЕЛЬМАШ Зерноуборочная техника (каталог v.210226) - часть 1
