Перестановка промежуточного битера в нижнее
положение на комбайнах CK-6-II и СКПР-6
На комбайнах CK-6-II и СКПР-6 перед перестановкой битера от верхнего
патрубка переходной головки отсоединяют левый зерновой элеватор и
поднимают его вверх, освобождая место для выемки из молотилки
промежуточного битера. Далее на всех двухба-рабанных комбайнах такая
последовательность операций.
Снимают приводную звездочку промежуточного битера, ослабляют конусные
втулки подшипников, снимают с левой стороны молотилки фланец битера с
подшипником и с правой стороны молотилки правый подшипник с корпусом.
Через образовавшееся окно с левой стороны вынимают промежуточный битер 7
(рис. 82) или 9 (Рис. 83) и щиток 3.
У комбайна СК-6-II подбарабанье устанавливают в такое положение, при
котором шомполы 5 и 1 (рис. 82) совпадают с люками в Панелях, и затем
выбивают оба шомпола.
У комбайна СКПР-6 устанавливают против лючков
шомпол 1 (рис. 83) второго подбарабанья (передний шомпол 5, соединяющий
направляющую доску 4 с неподвижной решеткой 7 штифтовой деки 6,
находится против лючков) и выбивают оба шомпола 1 и 5.
У комбайна CK-6-II вывертывают два направляющих болта 6 (рис. 82) по
одному с каждой стороны, а у комбайна СК.ПР-6 — три болта 8 (рис. 83),
из них один с левой стороны и два с правой, и вынимают через окно
промежуточного битера направляющие доски
2 и 4 (рис 82 и рис. 83). Вместо них устанавливают решетку 1 (рис. 84,
рис. 85) и соединяют ее шомполом 2 с подбарабаньем 3 (рис. 84) у
комбайна CK-6-II и с решеткой 3 (рис. 85) у комбайна СКПР-6.
Меняют местами диск 7 (рис. 86), находящийся внутри молотилки, и фланец
1, переставляют кронштейн 3 с натяжной звездочкой в нижнее положение.
При этом три болта 2 вставляют изнутри молотилки и один болт 6
ввертывают в гайку диска 7 снаружи. Открывшиеся отверстия глушат болтами
10.
У комбайна CK-6-1I лопасти промежуточного битера симметричные, поэтому
его вставляют в молотилку без переборки, а у комбайна СКПР-6
промежуточный битер снимают с вала, разворачивают на 180°, вновь
устанавливают на вал симметрично шпонкам, крепящим битер на валу,
закрепляют его стопорными винтами и только после этого вставляют в
молотилку. Перед затяжкой конусных втулок подшипников битер располагают
с одинаковыми зазорам» между его торцами и панелями молотилки.
Надевают на вал битера приводную звездочку 5 и устанавливают ее в одной
плоскости с другими звездочками контура.
Укорачивают цепь 4 с 74 до 46 звеньев и устанавливают ее в строгом
соответствии с рисунком 86, б. Такая установка цепи изменяет направление
вращения промежуточного битера, что способствует активному перемещению
хлебной массы от первого ко второму мототильному барабану.
Эксплуатация первых промышленных партий двухбарабаниых комбайновСК-6-II
и СКПР-6 показала, что причиной забивания молотильного устройства
зачастую бывает неправильная установка цепи привода промежуточного
битера. Поэтому перед началом уборки нужно убедиться в правильности
обвода но звездочкам цепного контура в соответствии с рисунком 86, а для
верхнего положения промежуточного битера (подача «через себя») и в
соответствии с рисунком 86, б для нижнего положения промежуточного
битера (подача «под себя»).

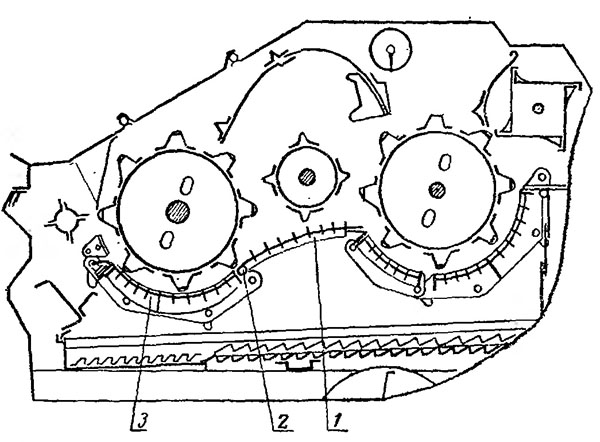

Рис. 84. Нижнее расположение промежуточного битера
комбайна CK-6-II: I — решетка; 2 — шомпол; 3 — подбарабанье.

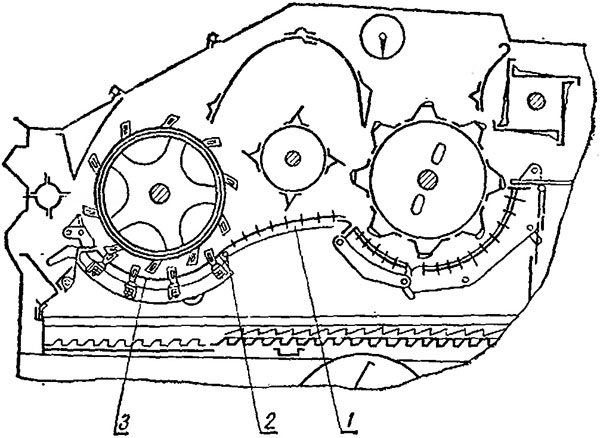

Рис. 85. Нижнее расположение промежуточного битера
комбайна СКПР-6
1 — решетка; 2 — шомпол; 3 — неподвижная
решетка.

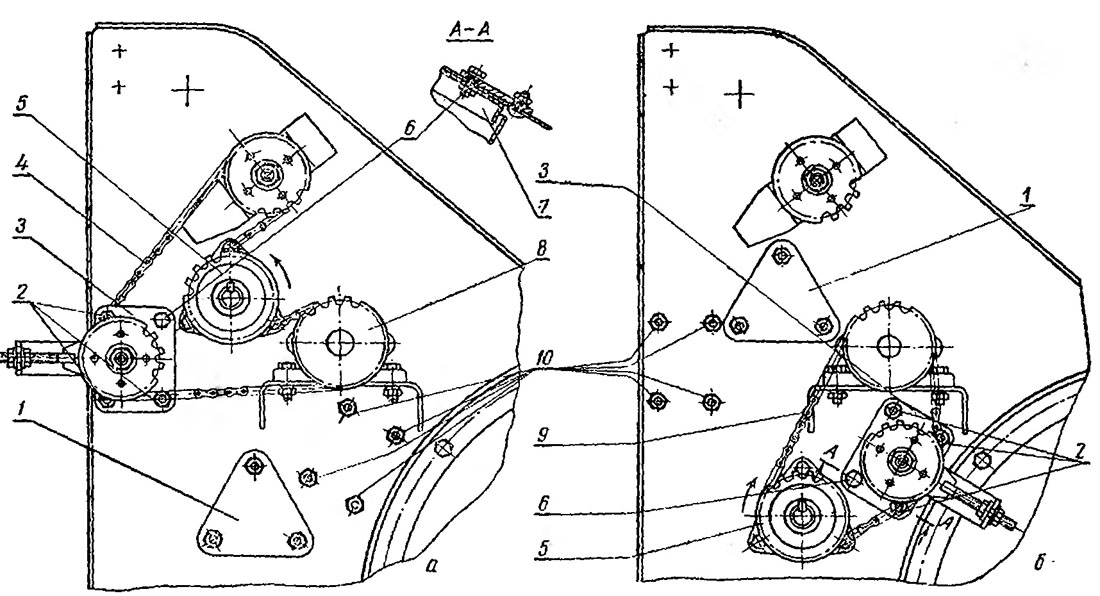

Рис. 86. Цепной контур привода промежуточного
битера: верхнее (а) и нижнее (б) положение битера; 1 — фланец; 2, 6 и 10
— болты; 3 — кронштейн; 4 и 9 — цепи
5 — приводная звездочка; 7 — диск; 8 —звездочка контрпривода выгрузного
шнека-
