Вертолет Ми-26Т. Радиоэлектронное оборудование (Книга 5). Руководство - часть 2

СВЯЗНАЯ РАДИОСТАНЦИЯ "ЯДРО-IИ-I" - ОПИСАНИЕ И РАБОТА

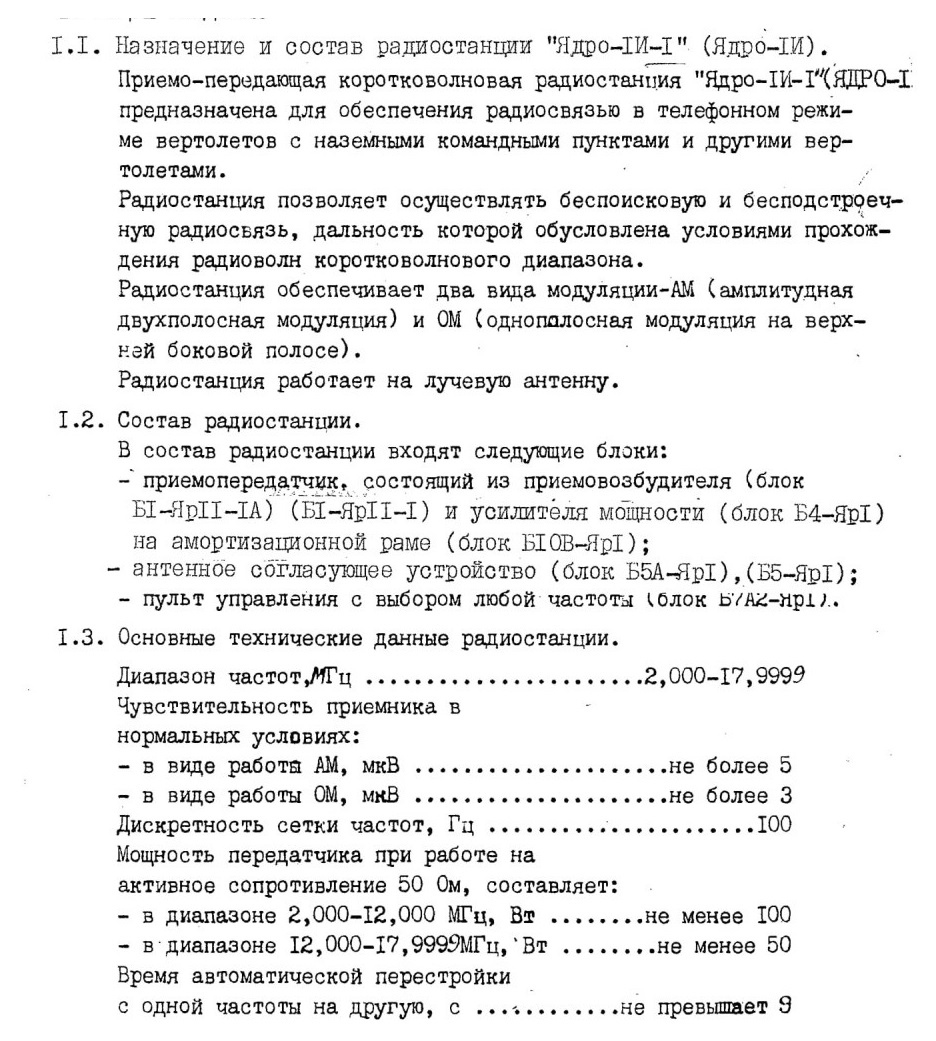

I. ОБЩИЕ СВЕДЕНИЯ

Мощность потребления по постоянному току:

- в режиме передачи, Вт .....................не более 640

- в режиме приема, Вт ........................не более 280

Время готовности к работе, мин ................не более 15

Длительность работы....6 ч по циклу I мин - передача и

3 мин - прием

Масса радиостанции, кг ..............................20, 5

Радиостанция Ядро-IИ-I обеспечивает разнос каналов через 3 кГц в соответствии с требованиями ВАКР-В-78.

1.4. Органы управления, индикации и контроля.

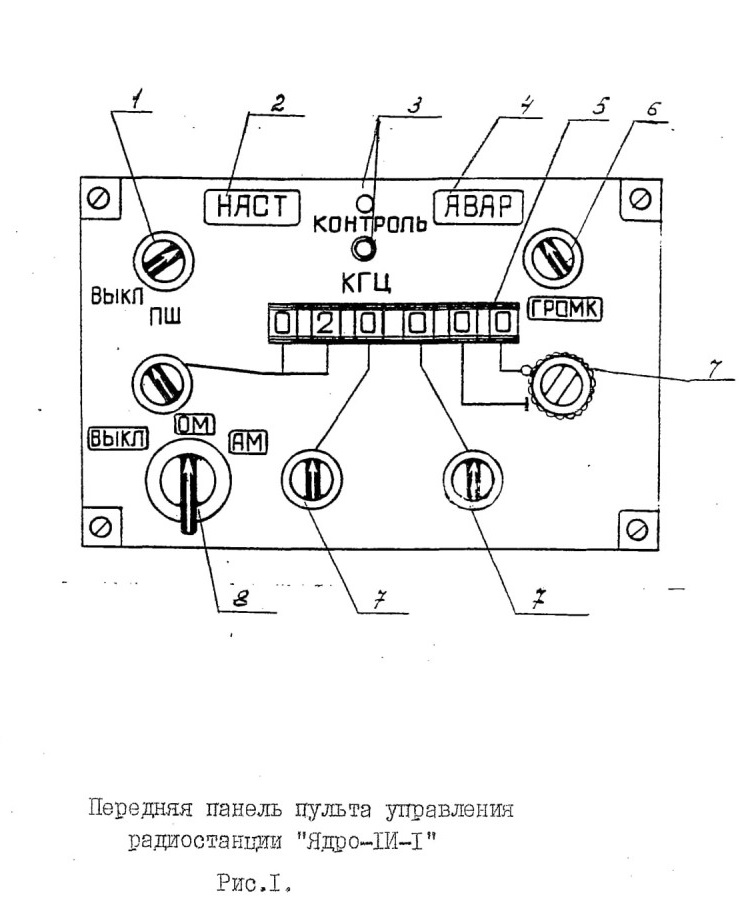

На пульте управления размещены (рис.1):

- ручка ВЫКЛ-ПШ (поз. 1) ступенчатого регулирования уровня подавителя шумов и выключения работы схемы подавителя шумов;

- табло НАСТ (поз.2) индикации периода настройки радиостанции;

- кнопка и лампа КОНТРОЛЬ (поз.3);

- табло АВАР (поз.4) индикации аварийного состояния радиостанции;

- цифровое устройство барабанного типа (поз.5), позволяющее производить отсчет установленной частоты в кГц;

- ручка регулятора громкости ГРОМК (поз.6);

- четыре ручки набора частоты (поз.7), из которых прав ал крайняя ручка является сдвоенной (т.е. набор частоты производится с помощью пяти ручек);

- переключатель ВЫКЛ-ОМ-АМ (поз.8) для включения и выключения радиостанции и переключения режимов ее работы (ОМ или AM).

1.5. Размещение блоков радиостанции.

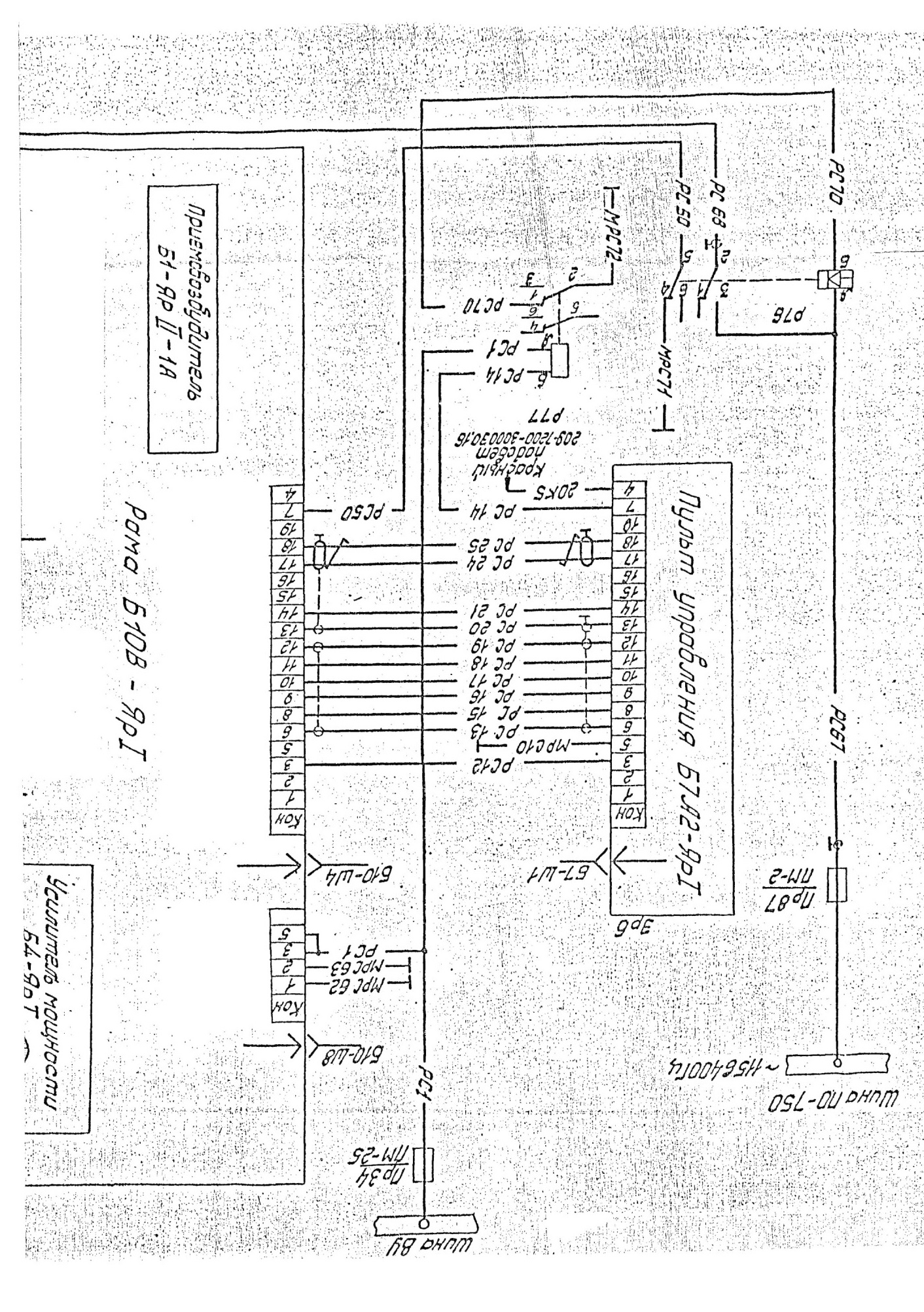

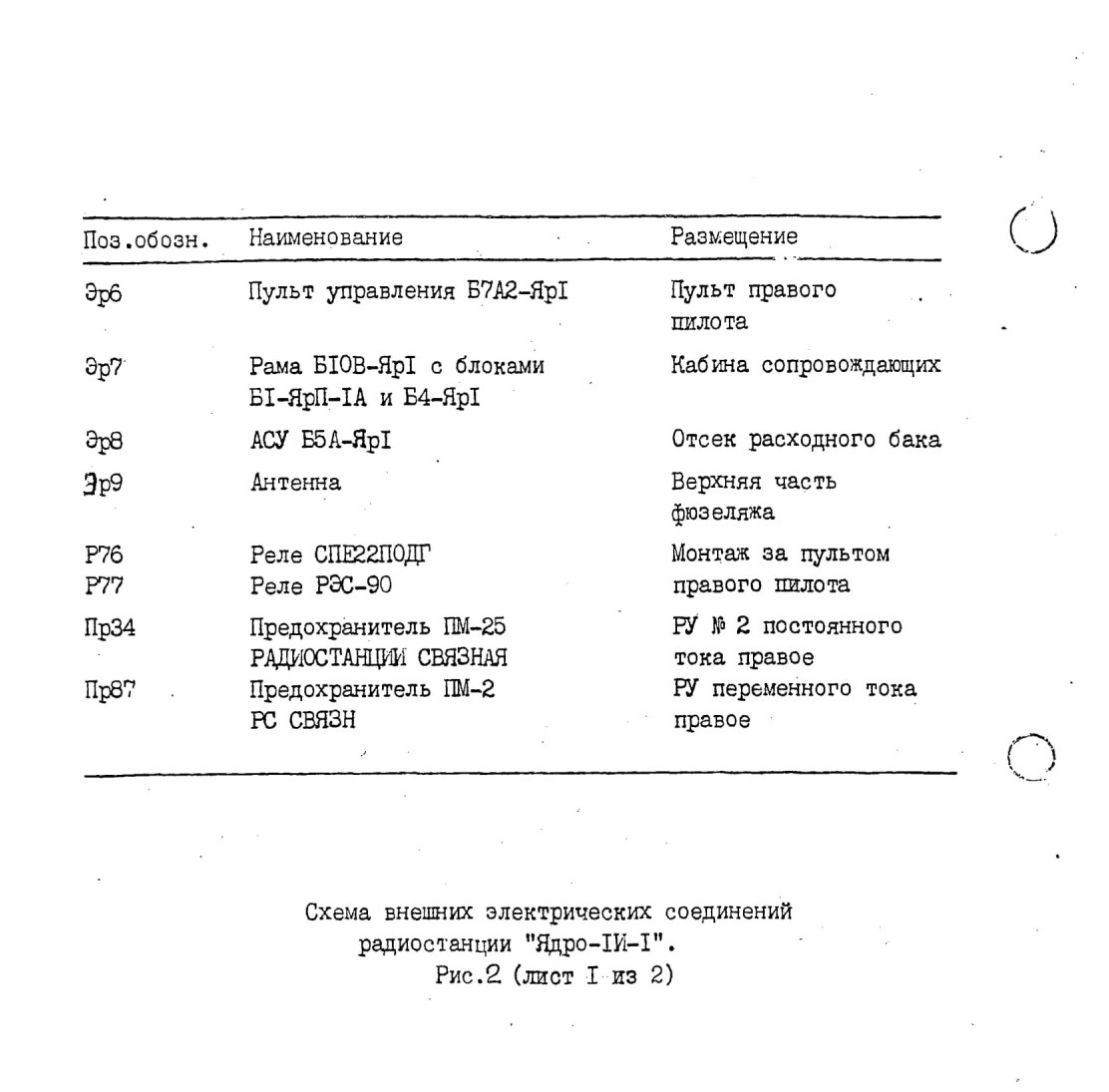

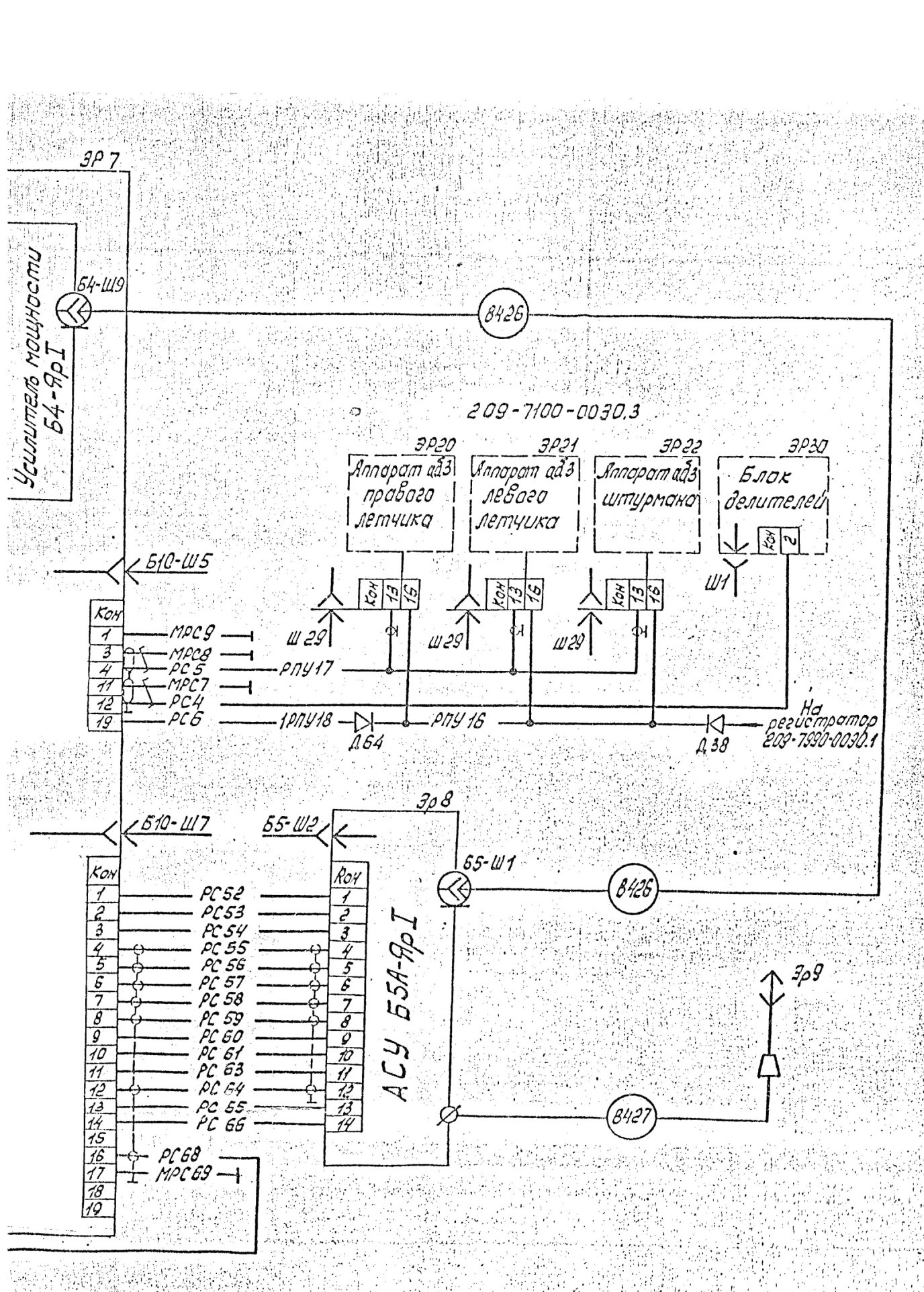

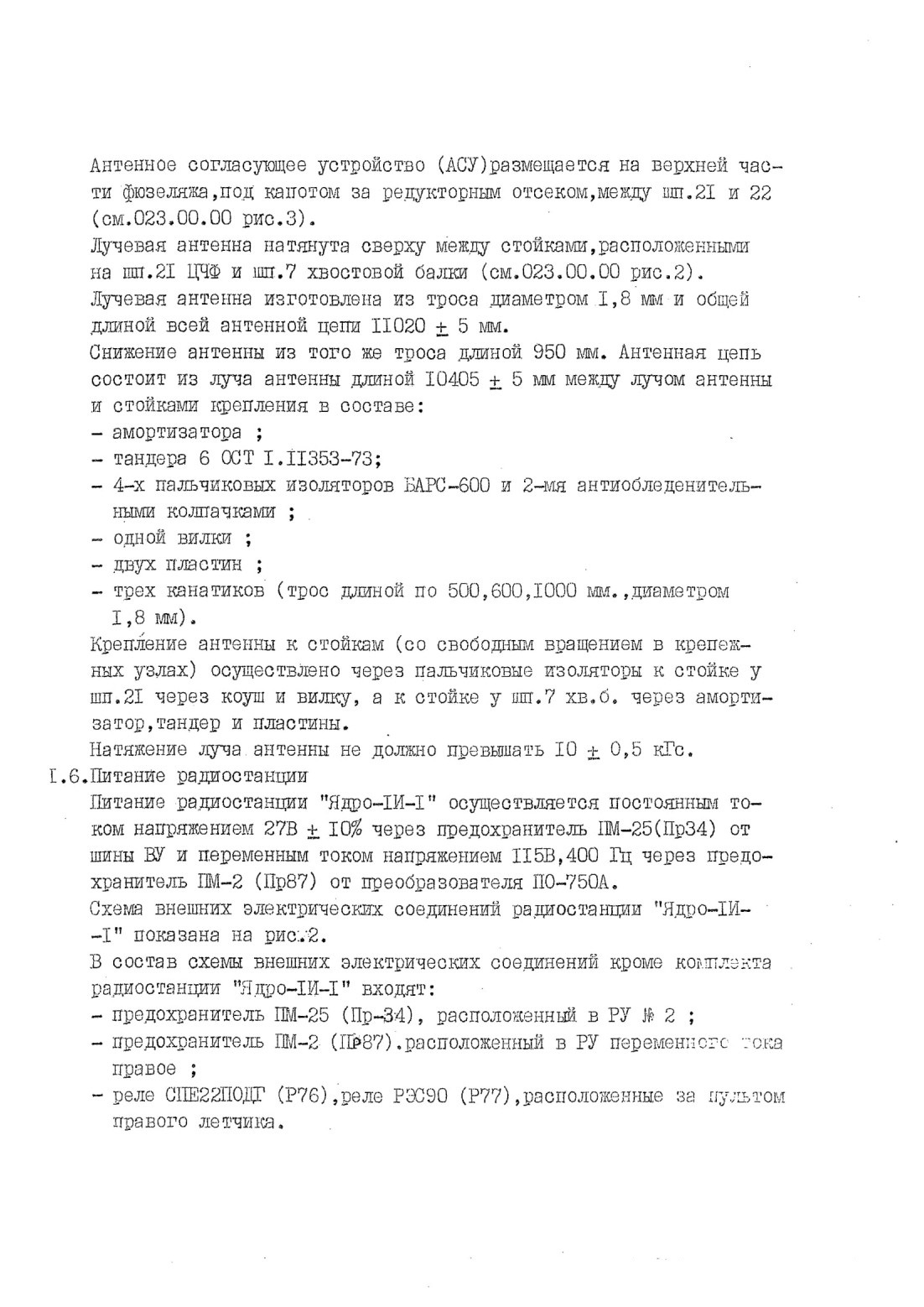

Приемовозбудитёль и усилитель мощности на амортизационной раме установлены на потолке кабины сопровождающих с правой стороны от оси симметрии между шп.7Н и 8Н (см.023.00.00 рис.3).

Пульт управления радиостанции размещается в кабине экипажа на пульте правого пилота (см.023.00.00 рис.1).
