Вертолет Ми-26Т. Радиоэлектронное оборудование (Книга 5). Руководство - часть 1

УТВЕРЖДЕН

209.00.00.ООО.РЭ ЛУ
ВЕРТОЛЕТ МИ-26Т

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИЙ

209.00.00.000.РЭ КНИГА У

РАДИОЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

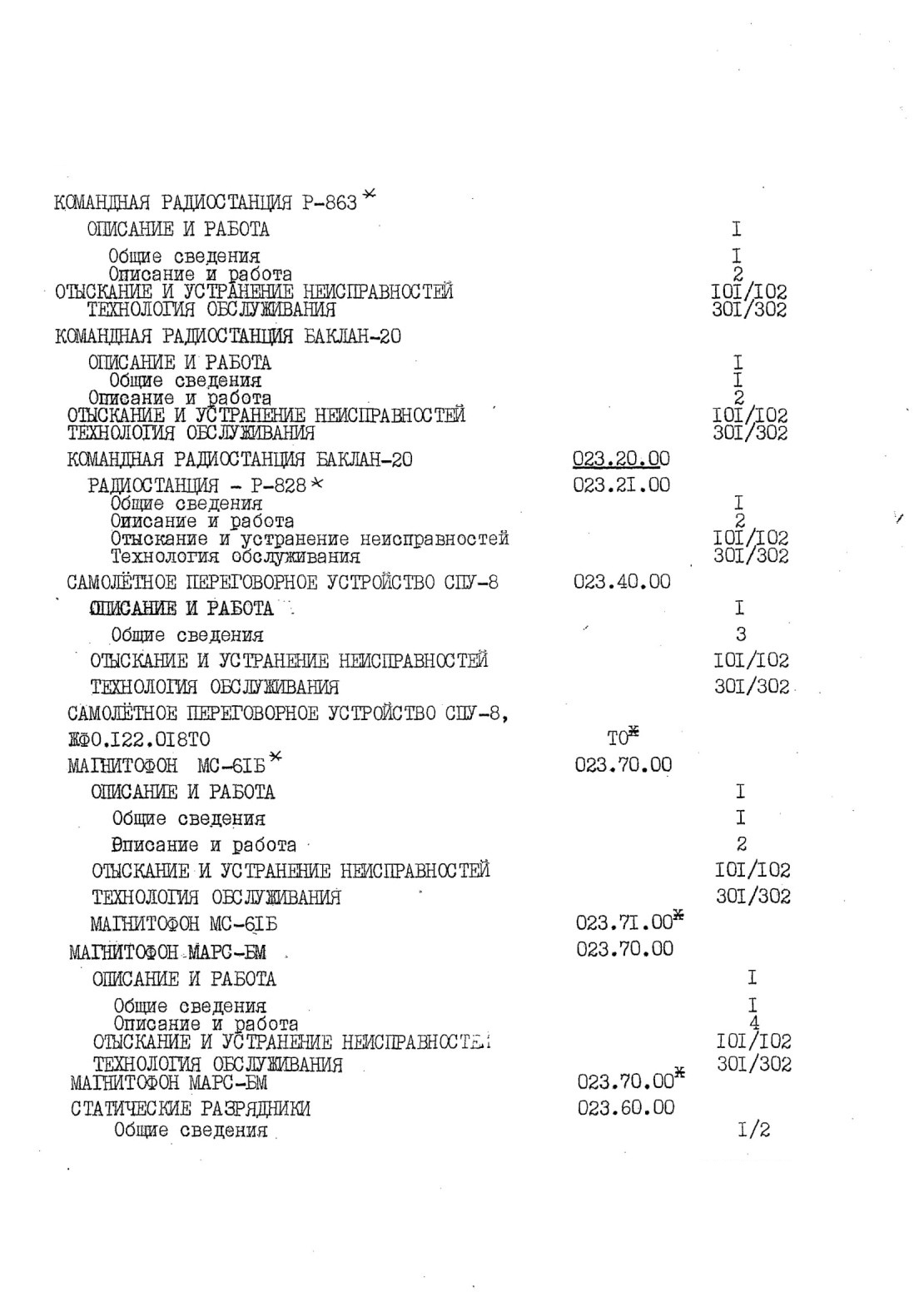

023.00.00 Радиоаппаратура связи

110.00.00 Радиоаппаратура вертолетовождения

113.00.00 Радиоаппаратура опознавания, оповещения и активного ответа

132.51.00 Бортовая телевизионная аппаратура
1987

 ВВЕДЕНИЕ

Настоящее Руководство по технической эксплуатации (РЭ) содержит сведения, необходимые для изучения конструкции агрегатов, систем и вертолета в целом, а также указания по их техническому обслуживанию.

Указания по техническому обслуживанию содержатся в технологических картах, перечень которых приведен на странице 301 каждого раздела.


Для удобства пользования, необходимые для выполнения подготовок вертолета к полету и регламентных работ технологические карты собраны по видам подготовки и специальностям в отдельные 10 книг, являющихся приложением к настоящему РЭ.

Цифры в скобках после названия техкарты на стр.301 указывают а

каком приложении помещена данная техкарта.



Перечень и сроки проведения раб от, выполняемых при различных видах: подготовок вертолета и регламентных работах, карты смазки, а также таблицы моментов затяжки резьбовых соединений приведены в Регламенте технического обслуживания вертолета (РО),цричем номера пунктов. (P0) совпадают с номерами соответствующих технологических каре- '

Указания по запуску двигателей и эксплуатации систем в полете приведены в Руководстве по летной эксплуатации вертолета МИ-26Т.

Руководство по технической эксплуатации состоит из 7 книг, включающих следующие разделы: .



Книга I. Общие сведения о вертолете

000.00.00 Вертолет

006.00.00 Размеры и площади

007.00.00 Установка на подъемники

008.00.00 Нивелировка и взвешивание

009.00.00 Буксировка и руление

010.00.00 Стоянка и швартовка

011.00.00 Надписи и трафареты

012.00.00 Обслуживание

020.00.00 Стандартизованные технологические процессы

Книга П. Планер (Из двух частей)

Часть I

052.00.00. Двери, люки, створки

053.00.00 Фюзеляж

055.00.00 Стабилизатор ,

056.00.00 Фонарь,окна



Часть.,2 .

065.00.00 Несущиеирулевые винты

Книга Ш. Вертолетные системы (Из четырех частей) . ,

Часть I

021.00.00. Система кондиционирования воздуха

025.00.00. Бытовое оборудование

026.00.00 Противопожарное оборудование

Часть 2

028.00.00 Топливная система

• ' •

029.00.00 Гидравлическая система

Часть 3 ".

030.00.00 Противообледенительная система

032.00.00 Шасси

Часть 4

036.00.00 Пневматическая система

148.00.00. Система охлаждения различных устройств (изделий)

Книга 1У.Силовая установка (Из трех частей)

Часть I

049.00.00. Бортовые вспомогательные силовые установки

071.00.00 Силовая установка

Часть. 2

072.00.00. Двигатель

073.00.00 Топливная система двигателя

075.00.00 Система отбора воздуха

076.00.00 Система регулирования двигателя.

077.00.00 Приборы контроля двигателя

079.00.00 Масляная система

080.00.00 Система запуска Часть 3

084.00.00 Трансмиссия

- аппаратурой навигации и посадки КУРС-МП-70-04 ;

- самолётным ответчиком С0-72М ;

- самолётным дальномером СД-75 ;

- высотомером. УВИД-15ФКГ (ВЭМ-72ФПВГ) ; спутниковой системой связи GРS - 600 (6PS - 1000)

- абонентским аппаратом АА-3 (из комплекта СПУ-8 дая штурмана-лидеровщика).

Верт.олёты, поставляемые по заказу Министерства обороны, Министерства Внутренних дел и Министерства по чрезвычайным ситуациям Российской Федерации могут дополнительно комплектоваться:

- санитарным оборудованием ;

- десантным оборудованием ;

- шкворневыми установками ;

- устройством выброса УВ-26 ;

- бронеплитами ;

- радиостанцией ЯДРО-IE вместо ЯДР0-1И1 ;

- радиостанцией Р-863 вместо одной радиостанциии "БАКЛАН-20 ;

- радиостанцией Р-828 ;

- магнитофоном МС-61Б вместо "МАРС-БМ" ;

- изделием Л006ЛМ .

Примечание: Аппаратура и оборудование, отмеченные

звездочкой ж) на вертолёте не установлены.

Рис.1 Размещение органов управления радиоаппаратурой связи в кабине экипажа

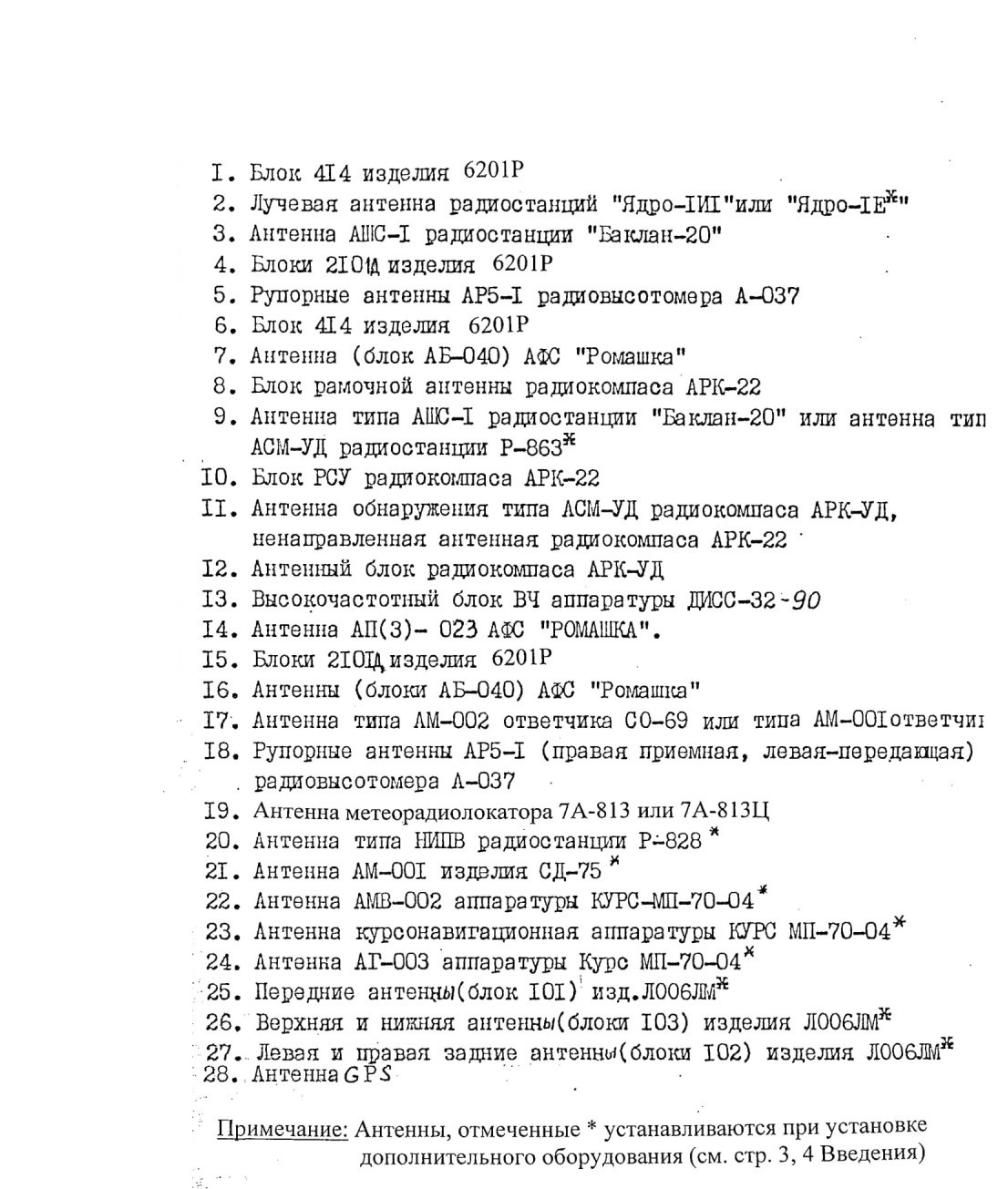

Схема размещения антенн радиоэлектронного оборудования на вертолёте Рис. 2

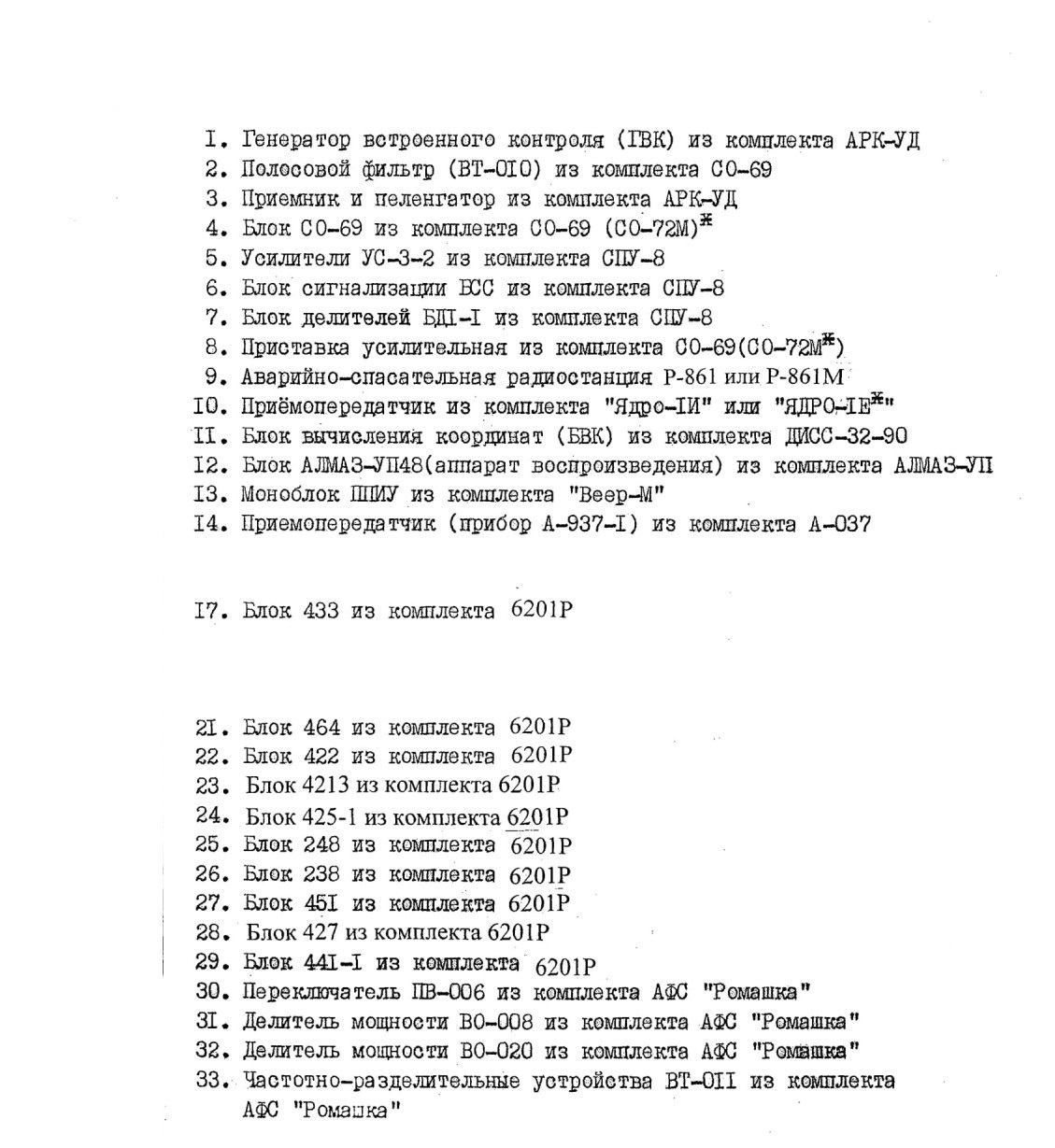

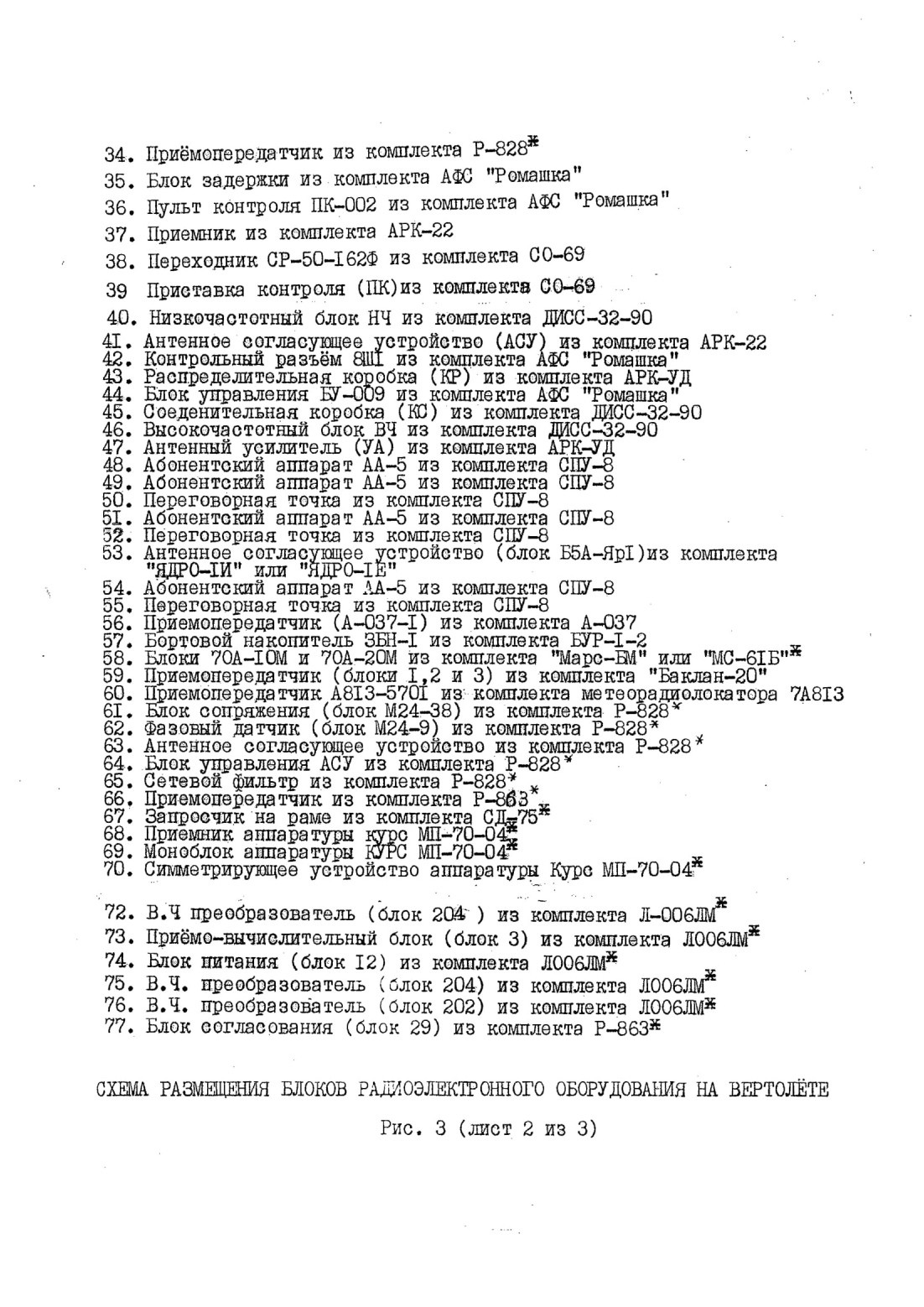

Схема размещения блоков радиоэлектронного оборудования на вертолёте Рис.3 (Лист. I из 3)
