Разработка технологического процесса изготовления проушины Т400.06.185.111 - часть 4

28

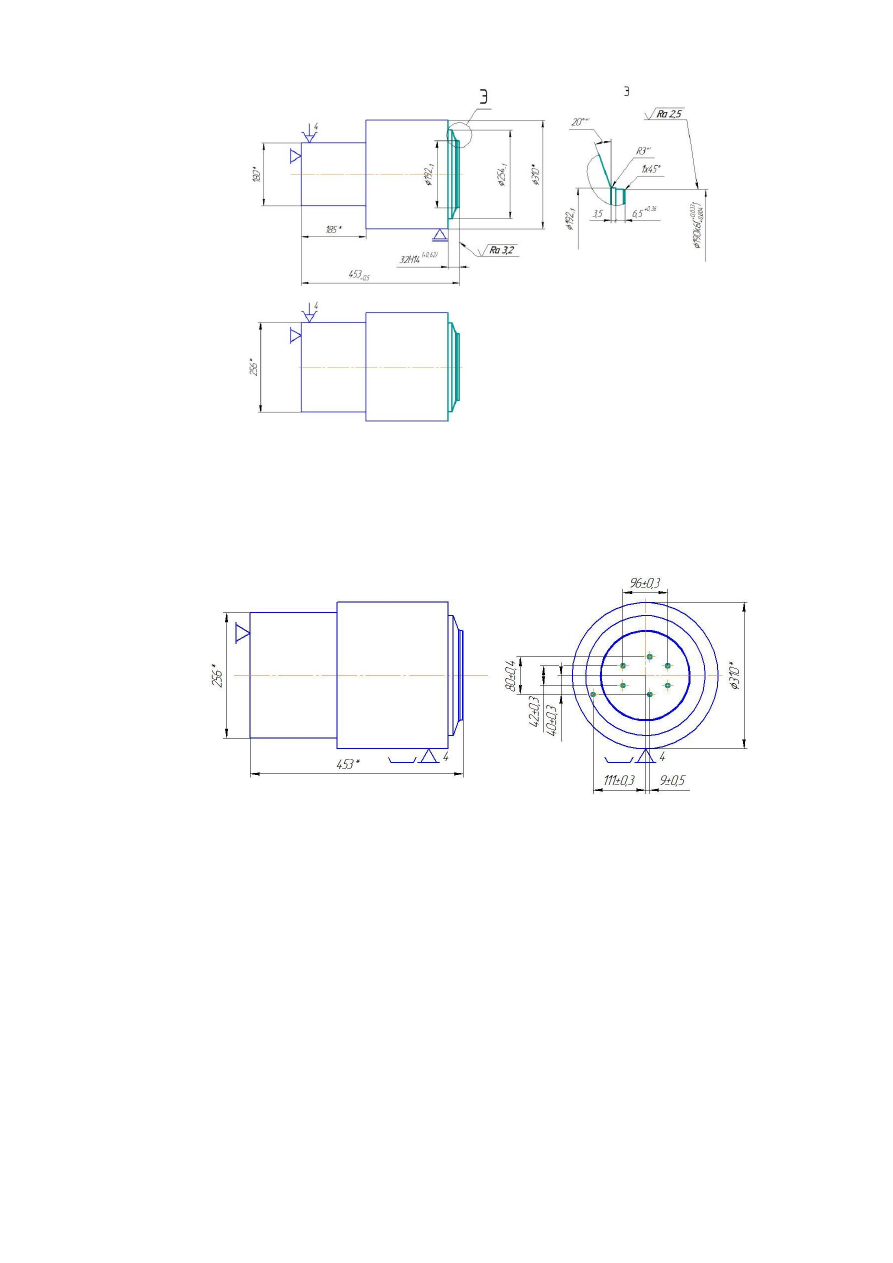

Рисунок 6 Схема установки для 045 операции





Операция 045 Сверлильная с ЧПУ



Заготовка базируется на плоскости с упором в торец и подводной опоры.

Данная  схема  базирования  лишает  заготовку  шести  степеней  свободы.
Погрешность базирования ɛ

б

 = 0,4 мм.



Рисунок 7 Схема установки для 035 операции





Операция 055 Фрезерная



Заготовка  базируется  на  плоскость  с  упором  в  торец  и  подводной

опорой. Данная схема базирования лишает заготовку шести степеней свободы.
Погрешность базирования ɛ

б

 = 0,4 мм.













29

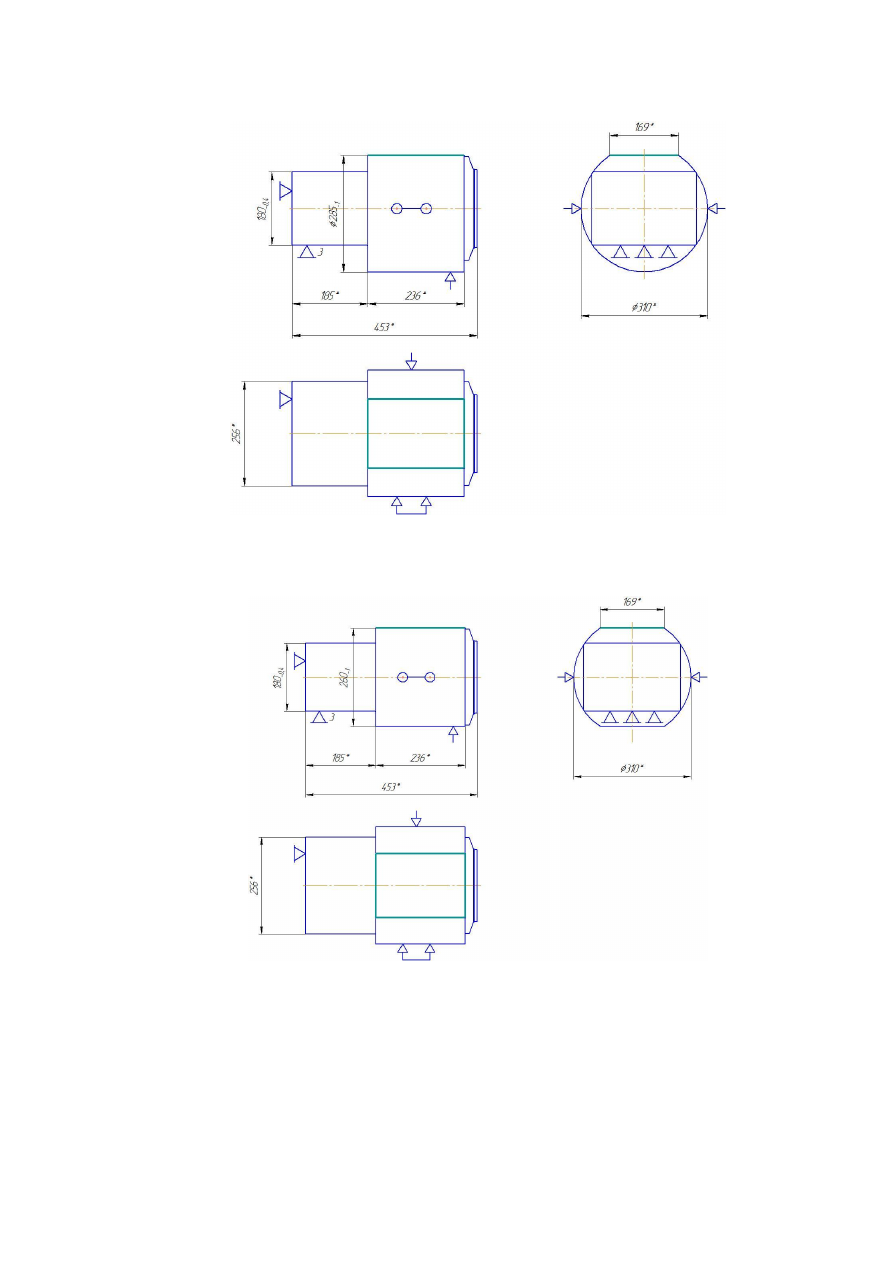

Установ А



Рисунок 8 Схема установки для 055 операции (установ А)



Установ Б



Рисунок 9 Схема установки для 055 операции (установ Б)





Операция 065 Фрезерная



Заготовка  базируется  в  специальном  приспособлении.  Данная  схема

базирования  лишает  заготовку  шести  степеней  свободы.  Погрешность
базирования ɛ

б

 = 0,4 мм.



30

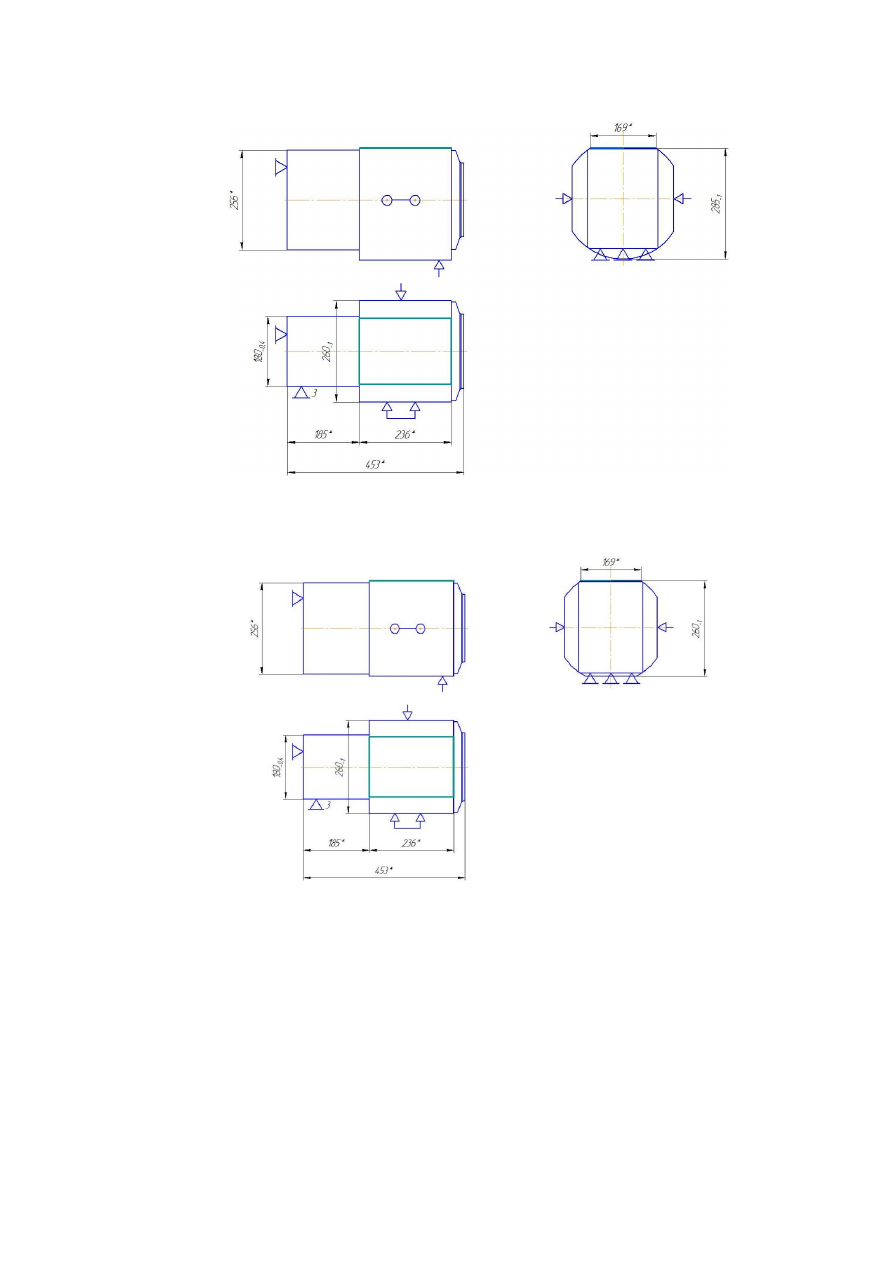

Установ А



Рисунок 10 Схема установки для 065 операции (установ А)



Установ Б



Рисунок 11 Схема установки для 065 операции (установ Б)





Операция 075 Вертикально – фрезерная с ЧПУ



Заготовка  базируется  в  трех  кулачковый  патрон  с  упором  в  торец  и

поджатием задним центром. Данная схема базирования лишает заготовку пяти
степеней  свободы. Погрешность  базирования  на  линейные  размеры  ɛ

б

  =  0,5

мм, на размеры, относительно диаметра 190k6, ɛ

б

 =0,033 мм.

31

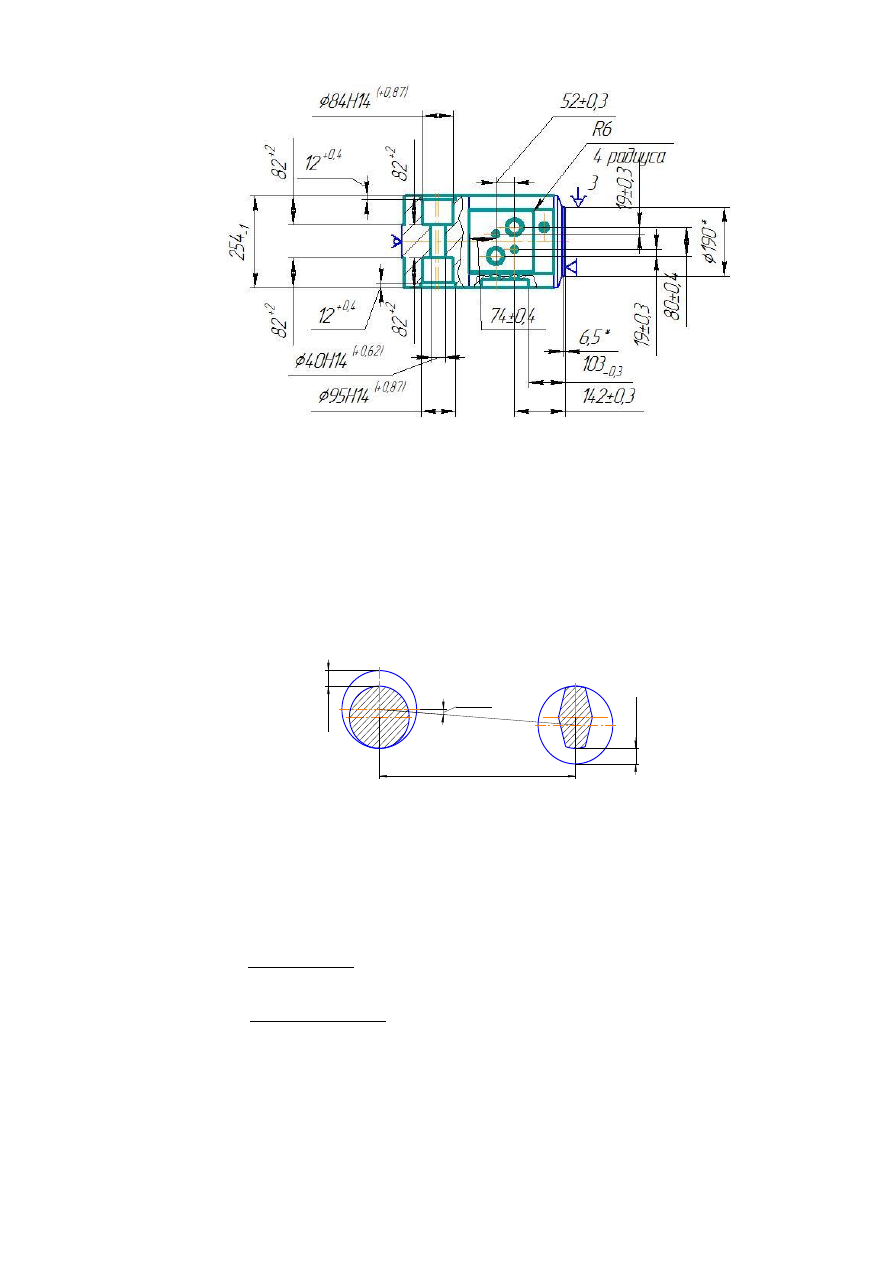

Рисунок 12 Схема установки для 075 операции





Операция 085 Сверлильная с ЧПУ



Базирование  осуществляется  на  плоскость  и  два  пальца  Ø24f7—

цилиндрический и ромбический, в специальное приспособление (рисунок 7).

Допуски  и  посадки  при  установке  заготовки  двумя  цилиндрическими

отверстиями с параллельными осями на цилиндрический и срезанный палец.
Максимальное  боковое  смещение  вдоль  линии  центров  пальцев  равно
половине  максимального  зазора  Smax/ц  между  цилиндрическим  пальцем  и
соответствующим отверстием в заготовке.



Рисунок 13 Схема установки на два пальца





Технологическое  отверстие  в  заготовке  выполняем  диаметром  24Н8,

верхнее отклонение +0,033.

Цилиндрический  и  срезанный  палец  выполняют  в  размер  диаметром

24f7; верхнее отклонение -0,02, нижнее отклонение -0,041.

,

2

)

S

(S

S

min

max

maxц





















  (1.14)

0,037

2

0,041)

(0,033

S

maxц







мм.

Максимальное боковое смещение заготовки по нормали к линии центров

пальцев равно большему из двух значений 0,5S

max.ц

или  0,5S

max.ср

.

L

Y

m

a

x

S





m





a




x




,




ц





S





m





a




x




,




с




р




,





32



В  нашем  случае  максимальное  боковое  смещение  заготовки  к  линии

центров  пальцев  будет  равно  максимальному  боковому  смешению  вдоль
линии центров пальцев и равно 0,0465 мм.

Максимальное угловое смещение находим по формуле:



,

L

S

S

0,5

arctg

Y

max

max

maх































(1.15)



0,00212

448

0,037

0,037

0,5

arctg

Y

maх























о

.

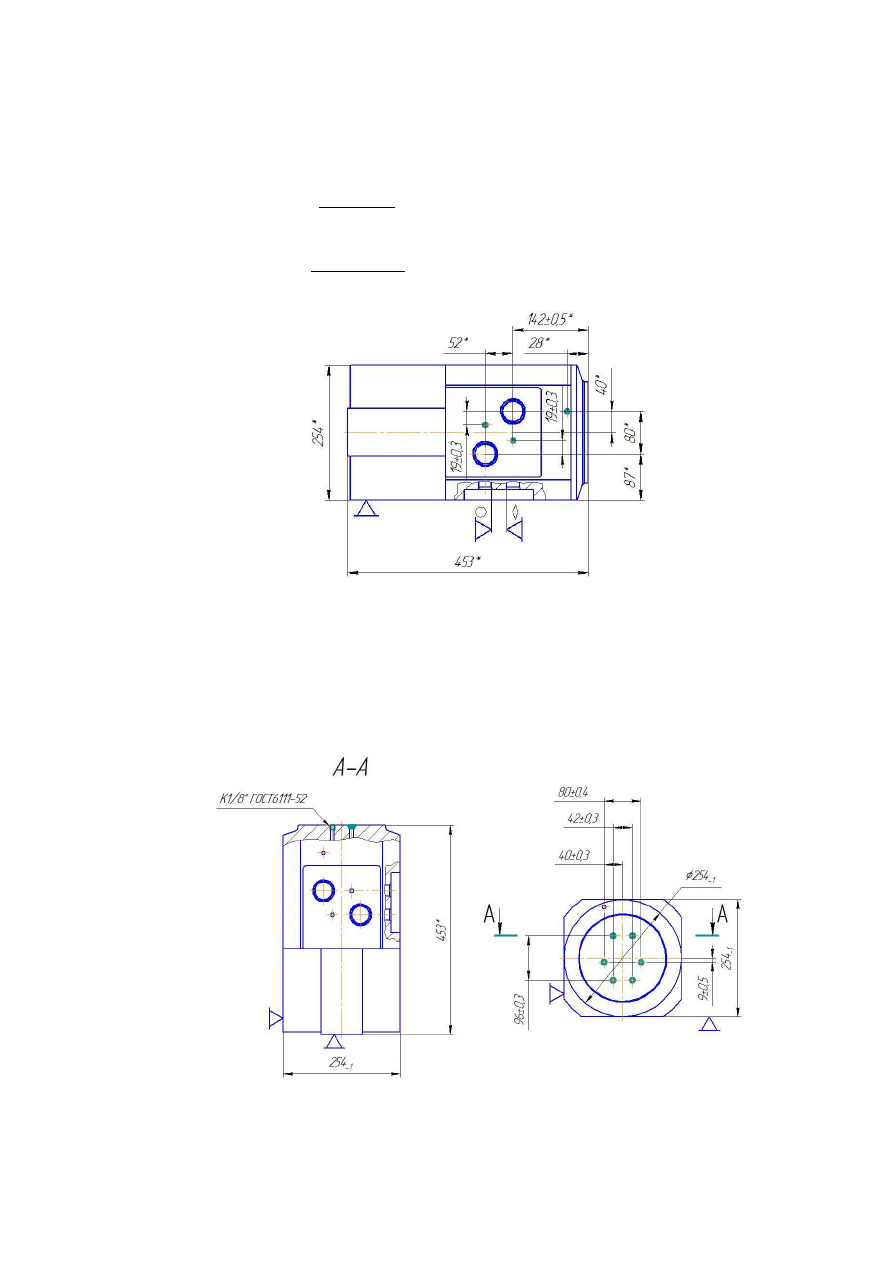

Рисунок 14 Схема установки для 085 операции





Операция 095 Радиально – сверлильная



Заготовка  базируется  на  плоскости  с  поджатием  заготовки  в  тисках.

Данная  схема  базирования  лишает  заготовку  шести  степеней  свободы.
Погрешность базирования на линейные размеры ɛ

б

 = 1мм, на диаметральные

размеры ɛ

б

 =1 мм.

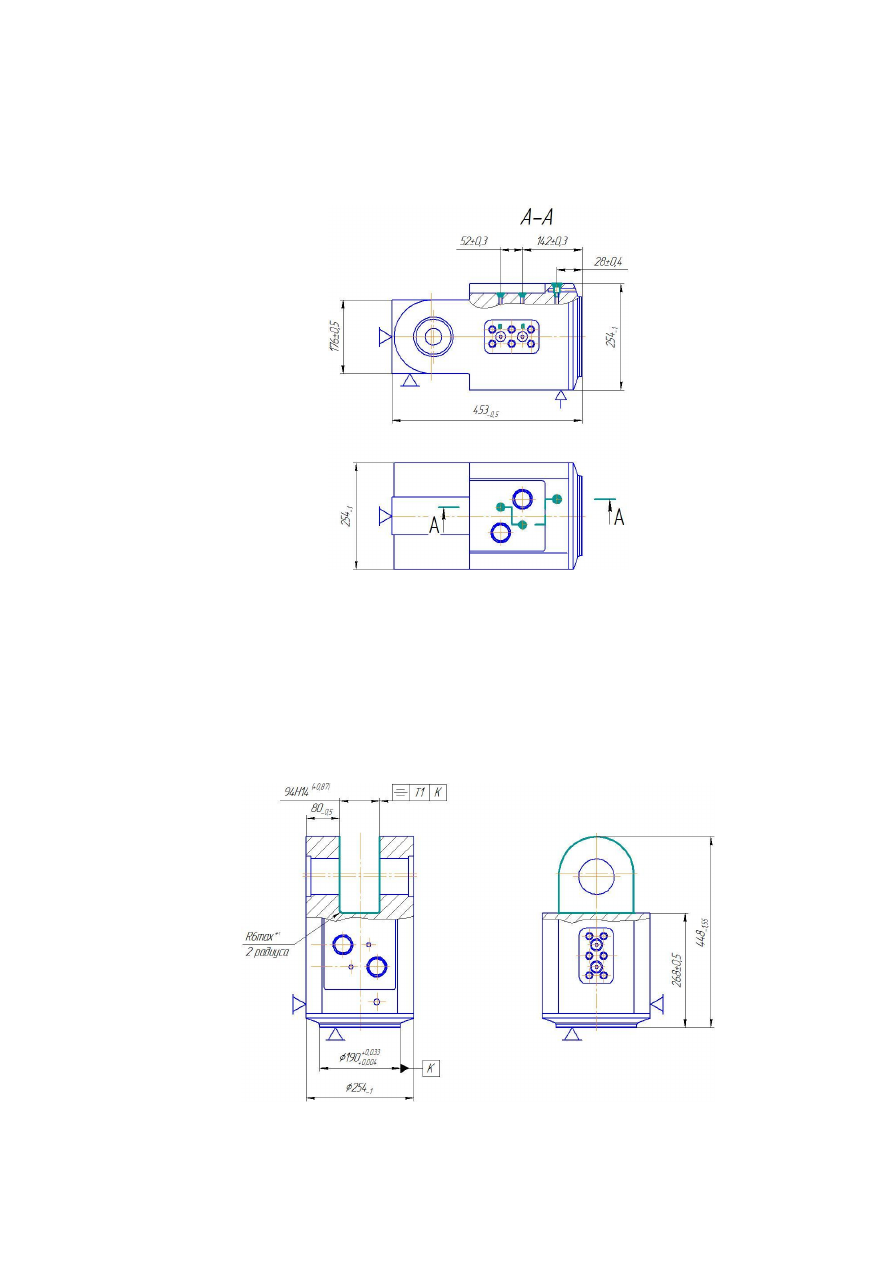

Рисунок 15 Схема установки для 095 операции







33





Операция 105 Радиально – сверлильная
Заготовка  базируется  в  специальном  приспособлении.  Данная  схема

базирования  лишает  заготовку  шести  степеней  свободы.  Погрешность
базирования  на  линейные  размеры  ɛ

б

  =  1  мм,  на  диаметральные  размеры

ɛ

б

 =1 мм.



Рисунок 16 Схема установки для 105 операции





Операция 115 Фрезерная с ЧПУ
Заготовка  базируется  на  плоскости  с  поджатием  заготовки  в  тисках.

Данная  схема  базирования  лишает  заготовку  шести  степеней  свободы.
Погрешность  базирования  на  размер  268±0,5  ɛ

б

  =  0,  на  размер  94Н14

ɛ

б

 =0,5 мм.





Рисунок 17 Схема установки для 095 операции



34



1.5.3 Составление технологического маршрута

Структура процесса механической обработки корпуса представлена в

таблице 1.6.


Таблица 1.6 –Технологический процесс механической обработки

корпуса

Операция

Содержание операции

Оборудова

ние

1

2



 3



005

Токарная

Точить торец Ø320 мм,456

-1

 мм,

Центровать  отверстие  в  размер  Ø6,3  мм,  14Н12

+0,18

  с

образованием угла 60

о

,

Точить поверхность в размер Ø310h11

-0,32

 мм, 185

+1

 мм.

Токарный
станок
CW6163

010

Токарная

Точить торец Ø320 мм,455

-0,5

 мм,

Точить поверхность в размер Ø310h14

-0,32

 мм,

Центровать  отверстие  в  размер  Ø6,3  мм,  14Н12

+0,18

  с

образованием угла 60

о

.

Токарный
станок
CW6163

015

Токарная

Точить поверхность в размер Ø310h11-0,32 мм,
Точить поверхность в размеры Ø305h9-0,13 мм.

Токарный
станок
CW6163

020

Слесарная

Снять заусенцы, притупить острые кромки.

Верстак

025

Фрезерная

Фрезеровать плоскости с поворотом приспособления на
четыре позиции, выдерживая размеры согласно эскизу.

Фрезерный
станок 654

030

Слесарная

Снять заусенцы, притупить острые кромки.

Верстак



035

Токарная с

ЧПУ

Точить поверхность в размер Ø254-0,32 мм, 32Н14+0,62
мм,

Точить поверхность в размер Ø192-1 мм, 10+0,36 мм с
получением угла 20о и R3,

Точить поверхность в размер Ø190k6 мм, 6,5+0,36,

Точить фаску 1×45о.



Токарный
станок с
ЧПУ
200НТ

040

Слесарная

Снять заусенцы, притупить острые кромки.

Верстак



045

Сверлильная

с ЧПУ

Сверлить отверстие в размер  Ø8Н14+0,36 мм, 210+1 мм,

Сверлить отверстие в размер  Ø8Н14+0,36 мм, 142+1 мм,

Сверлить отверстие в размер  Ø8Н14+0,36 мм, 210+1 мм,

Сверлить отверстие в размер  Ø8Н14+0,36 мм, 210+1 мм,

Станок
глубокого
сверления

EST – 500

35





Продолжение таблицы 1.6

1

2

3



Сверлить отверстие в размер  Ø8Н14+0,36 мм, 194+1 мм,

Сверлить отверстие в размер  Ø8Н14+0,36 мм, 210+1 мм,

Сверлить отверстие в размер  Ø8Н14+0,36 мм, 100+1 мм.



025

Фрезерная

Фрезеровать плоскости с поворотом приспособления на
четыре позиции, выдерживая размеры согласно эскизу.

Фрезерный
станок 654

030

Слесарная

Снять заусенцы, притупить острые кромки.

Верстак



035

Токарная с

ЧПУ

Точить поверхность в размер Ø254

-0,32

 мм, 32Н14

+0,62

 мм,

Точить поверхность в размер Ø192

-1

 мм, 10

+0,36

 мм с

получением угла 20

о

 и R3,

Точить поверхность в размер Ø190k6 мм, 6,5

+0,36

,

Точить фаску 1×45

о

.


Токарный
станок с
ЧПУ
200НТ

040

Слесарная

Снять заусенцы, притупить острые кромки.

Верстак



045

Сверлильная

с ЧПУ

Сверлить отверстие в размер  Ø8Н14

+0,36

 мм, 210

+1

 мм,

Сверлить отверстие в размер  Ø8Н14

+0,36

 мм, 142

+1

 мм,

Сверлить отверстие в размер  Ø8Н14

+0,36

 мм, 210

+1

 мм,

Сверлить отверстие в размер  Ø8Н14

+0,36

 мм, 210

+1

 мм,

Сверлить отверстие в размер  Ø8Н14

+0,36

 мм, 194

+1

 мм,

Сверлить отверстие в размер  Ø8Н14

+0,36

 мм, 210

+1

 мм,

Сверлить отверстие в размер  Ø8Н14

+0,36

 мм, 100

+1

 мм.


Станок
глубокого
сверления
EST – 500

050

Слесарная

Снять заусенцы, притупить острые кромки.

Верстак



055

Фрезерная

Установ А
Фрезеровать поверхность 169×236 мм.
Установ Б
Фрезеровать поверхность 169×236 мм.


Фрезерный
станок 654

060

Слесарная

Снять заусенцы, притупить острые кромки.





065

Фрезерная

Установ А
Фрезеровать поверхность 169×236 мм.
Установ Б
Фрезеровать поверхность 169×236 мм.


Фрезерный
станок 654

070

Слесарная

Снять заусенцы, притупить острые кромки.





075

Вертикально

– фрезерная

с ЧПУ

Позиция I, II:
Фрезеровать поверхность в размеры 80

+0,5

×130

+0,5

 мм,

Сверлить отверстие в размер Ø58Н14 мм, 125

+2

мм.

Фрезеровать проушину R88±0,3 мм,
Зенкеровать отверстие в размер Ø23,8Н9 мм, 21

+0,52

.

Фрезеровать отверстие в размер Ø84

+0,87

  мм, 82

+2

 мм.

Фрезеровать отверстие в размер Ø95

+0,87

  мм, 12

+0,4

 мм.

Рассверлить отверстие в размер Ø23,5Н14 мм,
21

+0,52

 мм.

Развернуть отверстие в размер Ø24Н8 мм, 21

+0,5

 мм.

Центровать 6 отв. М16 – 7Н.
Рассверлить отверстие Ø13,9 мм, 30

+1

 мм.


Вертикальн
о –
фрезерный
обрабатыва
ющий
центр
VMC-2100
