Разработка технологического процесса изготовления проушины Т400.06.185.111 - часть 2

12



начальнику цеха не подчиняются. Схема управления цехом представлена на
рисунке 1.

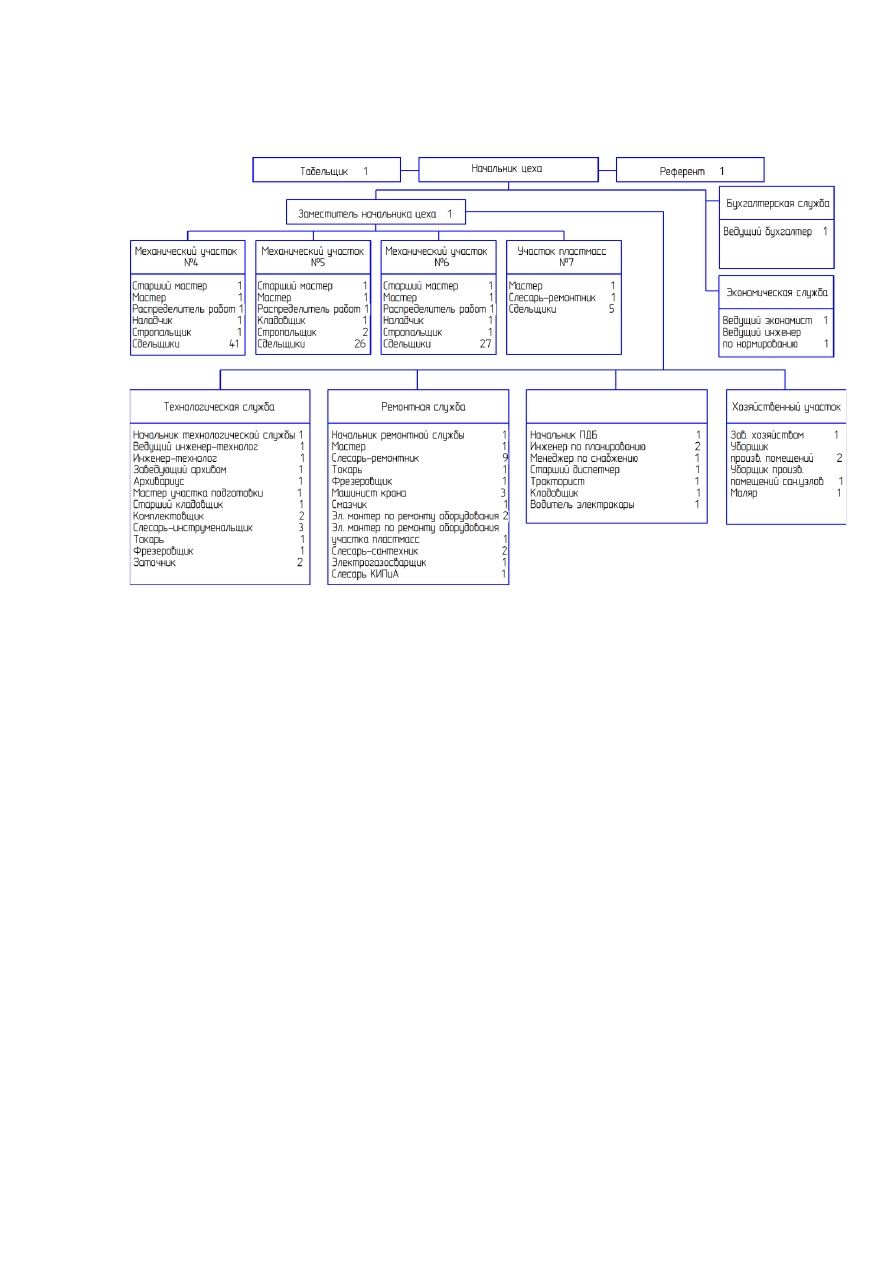

Рисунок 1 Организационная структура управления цеха №58


В цехе 58 организован двухсменный режим работы. Продолжительность

рабочего времени каждой смены 8 часов.

Фонд  рабочего  времени  на  2016  год  при  пятидневной  рабочей  неделе

составляет 1976 часа (247 рабочих дней).


1.1.2 Служебное назначение

В  дипломной  работе  разрабатывается  технологический  процесс  на

изготовление  проушины  с  заводским  кодом  Т400.06.185.111.  Проушина
Т400.06.185.111,  сборочная  единица  входит  в  сборку  проушины
Т400.06.185.110  СБ,  сваривается  с  цилиндром  Т400.06.185.200,  а  собранная
труба входит в состав сборки установки основных сборки Т400.06.185.000СБ.

Проектируемая проушина Т400.06.185.111 представляет собой сложную

конструкцию,  которая  укомплектовывается  различными  деталями  типа:
поршень,  клапан,  клапан  тормозной,  кольцами,  заглушками,  крышка,
штуцерами.  Для  этого  в  корпусе  предусмотрено  значительное  количество
точно обрабатываемых отверстий, крепежных отверстий.

Корпус изготавливается из стали 30ХГСА ГОСТ 4543 – 71. Химический

состав стали приведен в таблице 1.1.




13



Таблица 1.1 – Химический состав стали 30ХГСА ГОСТ 4543 – 71

Химический состав, %

С

Si

Mn

P

S

0,28-0,34

0,9-1,2

0,8-1,1

не  более

0,025

не  более

0,025


Таблица 1.2 – Физико-механические свойства материала

Наименование свойства и единица измерения

Численное

значение

Предел текучестиσ

Т

, МПа

490

Временное сопротивление при растяженииσ

В

, МПа

1080

Плотность ρ, кг /м³

7,85 ∙ 10³

Ударная вязкость KCU, Дж/ см

2



54

Твёрдость, HB

212



248


Технологические свойства:
- температура ковки, начала 1240

о

С, конца 800

о

С. Заготовки сечением до

50 мм охлаждаются на воздухе;

- свариваемость - ограниченно свариваемая.
Способ сварки:
- ручная дуговая сварка;
-аргона – дуговая сварка под флюсом и газовой защиты;
-электрошлаковая сварка.
Рекомендуется подогрев и последствия термической обработки.

1.1.3 Определение типа производства [1]

Тип  производства  на  данном  этапе  проектирования  технологического

процесса  определяется  ориентировочно.  Согласно  массе  обрабатываемой
заготовки  и  годовой  программе  выпуска  деталей  100  шт.,  соответствует
мелкосерийному  типу  производства.  После  разработки  технологического
процесса  механической  обработки  и  числа  основного  оборудования  тип
производства  подлежит  уточнению  по  коэффициенту  закрепления операций
(ГОСТ 14.004 – 83).

,

к.ср

шт

t

N

Д

F

С

о

П

зо

К























(1.1)

где  По – количество операций в технологическом маршруте;

C

 – расчетное количество рабочих мест, необходимых для выполнения

годовой программы;

Д

F

 – действительный годовой фонд времени работы оборудования, час;

N

 – годовая программа, шт;

к.ср.

шт.

t



  –  среднее  штучно-калькуляционное  время  выполнения

операции.

14



Для  среднесерийного  типа  производства  определяется  размер  партии

запуска n, шт, по формуле 1.3.

,

F

a

N

n























(1.2)

а – период запуска в днях, принимаем а = 3;
F – число рабочих дней в году, для 2016-го года F = 247.

шт.



2

247

3

110

n









Годовая программа выпуска представлена в таблице 1.3.

Таблица 1.3 – Годовая программы выпуска изделия

Наименова

ние

изделия

Характерис

тика,

модель

Марка

материала

Процент

на

запасные

части

Число деталей

Масса, т

На

основ

ную

програ

мму

на

 з

ап

ас

ные



ча

сти



вс

его



детали

на

програм

му с

запасны

ми

частями

Т400.06.18

5.000

Проушина

Т400.06.18

5.111

Сталь

30ХГСА

ГОСТ

4543-71

10

100

10

110

0,143



15,73


1.1.4 Анализ технологичности изделия

Технологичность  конструкции  деталей  обуславливается  (по  ГОСТ

14.201–83; 14.204–83; 14.205–83):


- рациональным выбором исходных заготовок и материалов;



- простой формы детали;



- рациональной простановкой размеров;



-  назначением  оптимальной  точности  размеров,  формы  и  взаимного

расположения  поверхностей,  параметров  шероховатости  и  технических
требований.

Технологичность  детали  оценивается  с  точки  зрения  возможности

применения простых инструментов, методов обработки и измерения, удобства
и надежности базирования детали для обработки. Технологичность – понятие
комплексное. Она оценивается качественно и количественно.

Анализ чертежа детали.
Чертеж  содержит  два  вида  детали,  а  также  сечения  и  выносные

элементы. Размеры на чертеже полностью определяют геометрическую форму
и  пространственное  положение  обрабатываемых  поверхностей.  Деталь  не
содержит  замкнутых  размерных  цепей.  Шероховатость,  точность  и  допуски

15



пространственных отклонений поверхностей назначены в соответствии с их
эксплуатационным  назначением.  На  чертеже  поля  допусков,  обозначения
видов, сечений, разрезов и выносных элементов используются в соответствии
с  новым  стандартом.  Технические  требования  на  чертеже  полностью
обоснованы.


1.1.5  Описание  базового  технологического  процесса  изготовления

изделия


Базовый

технологический

процесс

изготовления

проушины

Т400.06.185.111  разработан  для  мелкосерийного  производства  и  имеет
структуру, представленную в таблице 1.4.


Таблица 1.4 – Базовый технологический процесс механической

обработки проушины

Опера

ция

Наименование операции

Оборудование, приспособления,

режущий и измерительный инструмент

1

2

3

005

Разметка
Разместить  центр  отверстия  согласно
эскизу оп. 10.








010



Сверлильная
Установить и закрепить деталь.
Центровать деталь, выдерживая размеры
согласно эскизу.

Станок 2А55Ф1
Центровать

деталь,

выдерживая

размеры согласно эскизу.
Сверло 2317 – 0109  ГОСТ 14952 – 75
Штангенциркуль ШЦ–I –125–0,1
ГОСТ 166 – 89
Очки ГОСТ 12.4.013–85
Тара 505–178
Кран укосина 1 т

015

Токарная
Установить,  выверить  и  закрепить
заготовку.



Станок 16К40
Обработать согласно эскизу.
Резец 2102 – 0063 ГОСТ 18877 – 73
Штангенглубиномер ШГ–630 –0,05
ГОСТ 162 – 90
Микрометр МК 400 – 1 ГОСТ 6507 – 90
Очки ГОСТ 12.4.013–85
Тара 505–178
Кран укосина 1 т

020


Токарная
Установить,  выверить  и  закрепить
заготовку.


Станок 16К40
Обработать согласно эскизу.
Резец 2102 – 0063 ГОСТ 18877 – 73
Штангенглубиномер ШГ–630 –0,05
ГОСТ 162 – 90






16



Продолжение таблицы 1.4

1

2



 3





Сверло 2317 – 0109 ГОСТ 14952 – 75
Штангенциркуль ШЦ–I –125–0,1
ГОСТ 166 - 89
Очки ГОСТ 12.4.013–85
Тара 505–178
Кран укосина 1 т







025



Слесарная

Верстак
Очки ГОСТ 12.4.013–85
Тара 505–178
Снять

заусенцы,

острые

кромки

притупить.
Маркировать  номер  заказа,  чертежное
обозначение детали на бирке.





030


Фрезерная с ЧПУ
Установить деталь в УСП и закрепить.

Станок 65А60Ф4 – 11
Обработать согласно эскизу.
Фреза 2223 – 0507 ГОСТ 20537 – 75
Индикатор ГОСТ 577 – 68
Штангенциркуль ШЦ–III –400–0,1
ГОСТ 166 – 89
Очки ГОСТ 12.4.013–85
Тара 505–178
Кран укосина 1 т




035


Слесарная

Верстак
Очки ГОСТ 12.4.013–85
Тара 505–178
Снять

заусенцы,

острые

кромки

притупить.






040



Токарная
Установить  деталь  в  4  –  кулачковый
патрон и люнет, обкататься и закрепить.

Станок 16К40
Обработать согласно эскизу.
Резец 2102 – 0063 ГОСТ 18877 – 73
Резец 2103 – 0077 ГОСТ 18879 – 73
Резец 007 – 2476 ВИ – 105 – 73
Штангенциркуль ШЦ–III –400–0,1
ГОСТ 166 – 89
Микрометр МК 200 – 1 ГОСТ6507 - 90



Штангенглубиномер ШГ–630 –0,05
ГОСТ 162 – 90
Штангенглубиномер ШГ–160 –0,10
ГОСТ 162 – 90
Штангенциркуль ШЦ–I –125–0,1
ГОСТ 166 – 89
Очки ГОСТ 12.4.013–85
Тара 505–178
Кран укосина 1 т



043


Слесарная


Верстак
Очки ГОСТ 12.4.013–85
Тара 505–178
Разместить деталь согласно эскизу.



17



Продолжение таблицы 1.4

1

2

3

045

Контроль

Плита 1 – 3 – 1600×630
ГОСТ 10905 - 86




047



Слесарная

Верстак
Очки ГОСТ 12.4.013–85
Тара 505–178
Снять заусенцы, острые кромки
притупить.






048




Фрезерная
Установить, выверить и закрепить
деталь по плоскости.

Станок 6А59
Обработать согласно эскизу.
Фреза 160 СТП 406 – 1454 – 79
Штангенглубиномер ШГ–300 –0,10
ГОСТ 162 – 90
Очки ГОСТ 12.4.013–85
Тара 505–178
Кран укосина 1 т




049



Слесарная

Верстак
Очки ГОСТ 12.4.013–85
Тара 505–178
Снять  заусенцы,  острые  кромки
притупить.












050









Фрезерная
Установить деталь в 3 – кулачковый
патрон, поджать задним центром и
закрепить.

Станок 2Е470
Обработать согласно эскизу.
Оправка 6230 – 0336 ГОСТ 13044 – 85
Сверло 20 СТП 406 – 1234 – 76
Сверло Ø8 2301 – 0015
ГОСТ10903 – 76
Сверло 011 – 715
Сверло Ø25 2301 –0087 ГОСТ1090 –
76
Сверло Ø36 2301 – 0025
ГОСТ10903 – 76
Зенкер 027 – 748
Зенкер Ø38 020 – 1076
Цапфа 226 – 413
Развертка Ø38 030 – 2181
Развертка Ø38 030 – 2182
Развертка Ø40,43/Ø45Н9
Фреза 055 – 911
Метчик М42×1,5 043 – 412
Пробка п/р М42×1,5 – 7Н
СТП 406 – 4307 – 82
Пробка 8221 – 0142 7Н
ГОСТ 17756 – 72
Пробка 8221 – 1142 7Н
ГОСТ 17756 – 72
Калибр соосности 150 – 2481
 ВИ – 673 – 74
Индикатор ГОСТ 577 – 68



18



Продолжение таблицы 1.4

1

2

3





Штангенциркуль ШЦ–I –125–0,1
ГОСТ 166 – 89
Штангенглубиномер ШГ–160–0,05
ГОСТ 162 – 90
Шаблон 45 СТП 406 – 4323 – 75
Шаблон 5 СТП 406 – 4342 – 76
Штангенглубиномер СТП406–4350–
76
Нутромер 101 – 923
Пробка 8Н14 СТП 406 – 4307 – 82
Пробка 24Н8 СТП 406 – 4307 – 82
Пробка 38Н9 СТП 406 – 4307 – 82
Пробка 45Н9 СТП 406 – 4307 – 82
Очки ГОСТ 12.4.013–85
Тара 505–178
Кран укосина 1 т





052




Слесарная

Верстак
Очки ГОСТ 12.4.013–85
Тара 505–178
Снять заусенцы, острые кромки
притупить.
Маркировать отв. Ш и П согласно
эскизу.





054



Фрезерная с ЧПУ
Установить деталь в 3 – кулачковый
патрон, поджать и закрепить.

Обрабатывающий центр CW – 1000
Обработать деталь с поворотом стола
в четыре позиции по У/П, выдерживая
размеры согласно эскизу.
Оправка 6230 – 0336 ГОСТ 13044 – 85
Фреза 80×310 СТП 406 – 1457 – 79
Фреза 2220 – 0013 ГОСТ 17025 – 71
Фреза 055 – 911
Индикатор ГОСТ 577 – 68
Штангенциркуль ШЦ– III –400–0,1
ГОСТ 166 – 89
Штангенциркуль ШЦ– I –125–0,1
ГОСТ 166 – 89
Очки ГОСТ 12.4.013–85
Тара 505–178
Кран укосина 1 т





055




Слесарная

Верстак
Очки ГОСТ 12.4.013–85
Тара 505–178
Снять заусенцы, притупить острые
кромки.
Маркировать номер заказа,
чертежное обозначение детали
согласно эскизу.




19



Продолжение таблицы 1.4

1

2

3







060





Сверлильная с ЧПУ
Установить деталь и закрепить.

Вертикально – обрабатывающий
центр VMC
Обработать отверстия по У/П,
выдерживая размеры согласно
эскизу.
Сверло 20 СТП 406 – 1234 – 76
Сверло Ø8 2301 – 0015
ГОСТ10903 – 77
Фреза 8 08R4H64 – 20A08 – C2
SUMA
Фреза регулируемая фасочная
10

о

 – 80

о

 2636 – 05 – 25 Pramet

Очки ГОСТ 12.4.013–85
Тара 505–178
Кран укосина 1 т



065


Слесарная

Верстак
Очки ГОСТ 12.4.013–85
Тара 505–178
Снять заусенцы, притупить острые
кромки.







070





Сверлильная
Установить деталь и закрепить.

Станок 2А55Ф1
Сверлить отверстия, выдерживая
размеры согласно эскизу.
Сверло 2301 – 0015 ГОСТ10903 – 77
Сверло 2300 – 0312 ГОСТ10902 – 77
Сверло 011 – 935 ВИ – 3 – 78
Штангенциркуль ШЦ– I –125–0,1
ГОСТ 166 – 89
Очки ГОСТ 12.4.013–85
Тара 505–178
Кран укосина 1 т



075

Сверлильная
Установить деталь и закрепить.

Станок 2А55Ф1
Сверлить отверстия, выдерживая
размеры согласно эскизу.
Сверло 2301 – 0015 ГОСТ10903 – 77
Сверло 011 – 935 ВИ – 3 – 78
Штангенциркуль ШЦ– I –125–0,1
ГОСТ 166 – 89
Очки ГОСТ 12.4.013–85
Тара 505–178
Кран укосина 1 т






080




Сверлильная
Установить деталь и закрепить.



Станок 2А55Ф1
Сверлить отверстия, выдерживая
размеры согласно эскизу.
Сверло 2301 – 0015 ГОСТ10903 – 77
Сверло 011 – 935 ВИ – 3 – 78
Штангенциркуль ШЦ– I –125–0,1
ГОСТ 166 – 89
Очки ГОСТ 12.4.013–85
