ОГРАНИЧИТЕЛЬ НАГРУЗКИ СТРЕЛОВОГО КРАНА ОНК–160С. Руководство - часть 6
- МЕНЮ (М при отображении на индикаторе) - для входа в сервис-
ное меню и его подменю;
- "" (ВВОД) - запись установленного (выбранного) значения кон-
фигурации оборудования крана, отображаемой на ИЖЦ, в память ог-
раничителя.
Кнопкой МЕНЮ, нажатие которой в режиме РАБОТА приводит к
отображению пунктов сервисного меню (см. рисунок слева), следует
пользоваться только при необходимости (например, для коррекции
точности хода часов, считывания данных о наработке крана или для
получения дополнительной информации о состоянии составных час-
тей ОНК при возникновении его неисправности).
В пунктах подменю "Диагностика" можно проконтролировать:
- состояние дискретных входов ог-
Диагностика
раничителя и состояние его выход-
Бл. пит. и комм.
1011
D1 - D4
ных реле
(см. пункт "Бл. пит. и
1111 1111
Упр. реле
комм." и рисунок 23);
Контр. оголовка
1100 0000
МЗОН
- информацию, поступающую с
Дополн. пар.
Напр. акк.
24,6
КОС: левые три разряда - диапазон
Температ. датч.
22
Температ. БОИ
23
напряжения ЛЭП, в котором про-
Коррек. времени (производится в 12.00 ч)
изошло срабатывание защиты; сле-
Идентификация
Кран П160С-5
дующие два разряда - код исправно-
Номер крана
12
Год выпуска
2007
сти - неисправности КОСа; следую-
Изгот.
ИАЗ г. Иваново
щие два разряда - состояние выход-
Ном. БОИ
7080224
Изгот.
ООО АЭМЗ г. АРЗАМ
ных ключей КОСа; правый разряд -
Уст.
Иванов ПРОМСИСТ.
Дата установки
10.10.2007
состояние входа ограничителя подъ-
Наработка
ема крюка, если он подключен к КО-
Считывание РП
Перегрузки
Су.
+, -, М, Х
В подменю "Дополн. пар" можно
проконтролировать напряжение ак-
кумулятора, температуру датчиков и БОИ.
Работа выходных реле БПК
К1
К2
К3
К4
К5
Условие срабатывания
1
1
1
1
1
Мз < 105 %
0
0
1
1
1
Мз > 105 %
0
0
0
0
0
Мопр > 125 %
1
1
1
1
0
R < Rmin
1
0
1
1
1
R > Rmax
1
1
1
1
0
ПОТОЛОК
1
0
х
х
1
СТЕНА
1
1
0
1
1
ОГР. ВЛЕВО
1
1
1
0
1
ОГР. ВПРАВО
0
1
1
1
1
Отказы ограничителя
1
1
1
1
1
Настройка
Мнемоническое изображение
функции, выполняемой реле
Рисунок 23
55
При работе с ограничителем необходимо помнить следующее:
- если ограничитель произвел запрет рабочих операций крана, на
его панели загорается красный индикатор
!
(СТОП), один из крас-
ных индикаторов координатной защиты или работающий в мигающем
режиме индикатор
(ЛЭП), одновременно на ИЖЦ выдается тек-
стовое сообщение с цифровым кодом, поясняющее причину запрета
работы (например "E83 Огр. под. крюка" или "Е88 Вылет велик");
- при приближении стрелы к введенным или встроенным значениям
координатной защиты выдается предупредительный звуковой сигнал
(короткие прерывистые сигналы) и начинает мигать индикатор НОР-
МА;
- включение ОНК производится тумблером на БПК или (если в со-
став ограничителя входит КПЧ) тумблером на пульте управления кра-
на одновременно с включением приборов в кабине. При этом между
выключением и включением ограничителя необходимо выдерживать
паузу не менее 30 секунд;
- если включение ограничителя производится при температуре ме-
нее минус 10 С, включается внутренний обогреватель [термостат
(ТС)] БОИ и выдача информации на ИЖЦ начнется после его прогрева
в течение 10 мин;
- ПРИ ОТКАЗЕ ДАТЧИКОВ РАБОТА КРАНА ЗАПРЕЩАЕТСЯ (блокируется
подъем груза).
ВНИМАНИЕ!
ОГРАНИЧИТЕЛЬ НЕ ЯВЛЯЕТСЯ СРЕДСТВОМ ИЗМЕРЕНИЯ И НЕ ПОДЛЕЖИТ
МЕТРОЛОГИЧЕСКОЙ ПОВЕРКЕ.
ЗАПРЕЩАЕТСЯ ПРИМЕНЕНИЕ ОГРАНИЧИТЕЛЯ ДЛЯ КОММЕРЧЕСКОГО ИЗМЕ-
РЕНИЯ ФИЗИЧЕСКИХ ВЕЛИЧИН.
7.3 Использование ограничителя
7.3.1 Включение ограничителя
Включить тумблер подачи питания в цепи управления крана.
Проконтролировать прохождение теста самоконтроля ограничите-
ля: появление на индикаторе жидкокристаллическом цифровом (ИЖЦ)
сообщения (указывается по строкам)
ПРИБОР БЕЗОПАСНОСТИ
ОНК-160 ХVУ
СТРЕЛОВОГО КРАНА
[ модель крана ] VН
и поочередное (снизу вверх, слева направо) включение - выключе-
ние (загорание - погасание) всех единичных индикаторов (светодио-
дов) БОИ.
После прохождения теста индикации ограничитель перейдет в ра-
бочий режим.
В режиме РАБОТА для отображения на ИЖЦ последовательно вы-
дается три окна информации. пы контролируемых параметров
56
крана и другая дополнительная информация, отображаемая в этих ок-
нах, показаны на рисунке 24.
Переход из одного информационного окна в другое (переход к про-
смотру информации окон) осуществляется при каждом нажатии на
кнопку Х (кнопка 21 на рисунке 3).
ТС - включен обогреватель (термостат) БОИ
37 % - процент и шкала загрузки крана
ТС 37 %
25-11-07 - дата (отображается при нажатии кнопки Т):
*
число, месяц, год;
Gc = 15
25–11–07
12:31
12:31 - текущее время суток: часы и минуты
Gc - длина стрелы или угол поворота (отображается при
R = 12,34
Qн = 10,00
телескопировании стрелы или при повороте платформы)
Нажать кнопку Х
R - вылет, в метрах
Qн - номинальная (предельно-допустимая) масса груза
Vв = 15,0
Mз = 90%
на данном вылете R, в тоннах
A1 = 30,00
F1 = 10,0
Rn - предельный вылет, на который можно переместить груз Qт
A2 = 70,00
F2 = 10,0
Qт - текущая масса груза на крюке, в тоннах
Gc = 256,6
Tд = 12
А1 - угол наклона стрелы, в градусах
А2 - угол наклона гуська, в градусах
Нажать кнопку Х
Gс - угол азимута (угол поворота платформы), в градусах
F1 - усилие на первом датчике, в Н
Р-0
КЖ-462
F2 - усилие на втором датчике, в Н
Lc = 35
Зап: 8
Mз - момент загрузки (степень загрузки крана), в процентах
Опоры:Mах
Раб.з.: 360°
Lc (Hб) - длина стрелы (высота башни), в метрах
Гусек 10,0
"Р-0" - режимы работы крана
"Зап:8" - кратность запасовки полиспаста
Нажать кнопку Х
"Раб.з.:360°" - рабочая зона крана 360°
Рисунок 24- Вид информационных окон БОИ
7.3.2 Контроль и ввод режимов работы крана
Операции по пункту 7.3.2 выполнять при начале выполнения работ
краном, а также при необходимости изменения режимов работы крана
или при выдаче на ИЖЦ соответствующего сообщения.
Ввод режима работы крана согласно грузовым характеристикам
осуществляется путем изменения номера режима работы "Р-ХХ" с по-
мощью кнопок "+" и "-" в третьем информационном окне на рисунке 16
с последующим занесением выбранного режима в память ограничите-
ля нажатием кнопки "". Запасовка меняется нажатием кнопки Т.
При этом на ИЖЦ отображаются: режим работы данного типа кра-
на, диапазон изменения длины стрелы, конфигурация опорного конту-
ра, кратность запасовки полиспаста грузового каната и разрешенная
зона работы по углу поворота платформы крана, масса противовеса
(при наличии на кране разных противовесов).
Коды режимов работы ОНК в составе различных кранов приведены
в приложении Б.
Выбор режима с максимальной грузоподъемностью "Р-0" произво-
дится подачей переменного напряжения 170-380 В на вход "D1" (3-Г3)
с концевых выключателей "Работа основной лебедкой", "Опоры выдви-
нуты" или "Противовес установлен".
ЗАПРЕЩАЕТСЯ НАЧИНАТЬ РАБОТУ НА КРАНЕ, НЕ УБЕДИВШИСЬ В ПРАВИЛЬ-
НОСТИ УСТАНОВКИ РЕЖИМОВ РА- ТЫ (ОПОРНОГО КОНТУРА, СТРЕЛО-
57
ВОГО ОБОРУДОВАНИЯ, ПРОТИВОВЕСА И СХЕМЫ ЗАПАСОВКИ).
7.3.3 Особенности работы с ОНК
В процессе эксплуатации крана возможны ситуации, когда ограни-
читель грузоподъемности ОНК-160С запрещает работу крана.
Определить причину остановки крана помогают выдаваемые на
ИЖЦ сообщения вида "ЕХХ" (или "ЕХХХ"), где "Е" следует читать как
"ошибка, отказ"; ХХ (или ХХХ) - цифровой код сообщения, Х - любое
целое число от 0 до 9.
Каждое выдаваемое на ИЖЦ сообщение сопровождается соответ-
ствующим текстовым пояснением.
Сообщения о достижении ограничения в режиме РАБОТА выводят-
ся во второй строке сверху индикатора на главной (первой) странице
отображения рабочих параметров крана и сохраняются на ИЖЦ до
устранения причины, вызвавшей остановку крана.
Виды выдаваемых сообщений и их краткое описание приведено в
таблице 4.
7.3.4 Считывание информации о наработке крана
Нажать кнопку МЕНЮ для входа в сервисное меню
С помощью кнопок "+" и "-" выбрать подменю Наработка.
Кол. цикл
4
Нажать кнопку МЕНЮ. На индикаторе
Хар. пред.
8000
отобразится информационное окно (см. ри-
Хар. тек.
2
сунок слева), в котором указываются теку-
Нар. огр.
4ч
щие значения циклов нагружения крана
("Кол. цикл"), предельного Nп и текущего Nт
характеристического числа ("Хар. пред." и ("Хар. тек.") и наработки
(времени включенного состояния) ограничителя ("Нар. огр.", в часах).
Нажать кнопку Х для выхода из подменю.
7.3.5 Коррекция хода часов
Данная операция выполняется при несоответствии показаний вре-
мени на ИЖЦ ограничителя местному времени или при переходе на
летнее (зимнее) время суток.
Коррекция времени хода часов ограничителя в режиме РАБОТА
возможна, если реальное значение текущего времени отличается от
отображаемого на индикаторе БОИ значения, не более чем на 1 ч 15
мин. При уходе часов более чем на 1 ч 15 мин коррекцию времени не-
обходимо проводить в режиме НАСТРОЙКА (см. п. 5.3).
Коррекцию времени хода часов в режиме РАБОТА необходимо
проводить только в том случае, если перед коррекцией отображаемое
на ИЖЦ значение времени лежит в диапазоне от 10:45 (10 ч 45 мин)
до 13:15 (13 ч 15 мин); в противном случае необходимо настроить
время в режиме НАСТРОЙКА.
Коррекцию текущего времени суток необходимо проводить ровно в
12 ч.
Нажать кнопку МЕНЮ для входа в сервисное меню.
Кнопками "+" и "-" выбрать подменю "Коррек. времени" (Коррекция
58
времени).
Нажать кнопку МЕНЮ. На ИЖЦ отобразится
Коррек. времени
27-11-07
11:56
информационное окно (см. рисунок слева), в ко-
тором во второй строке указываются текущие
Х,
значения даты и времени суток.
В 12 часов по местному времени нажать кноп-
Коррек. времени
ку "". После нажатия кнопки "" на индикаторе
27-11-07
12:00
установится требуемое значение времени: 12:00
Х,
(см. второе окно на рисунке слева).
Для выхода из подменю необходимо нажать кнопку Х.

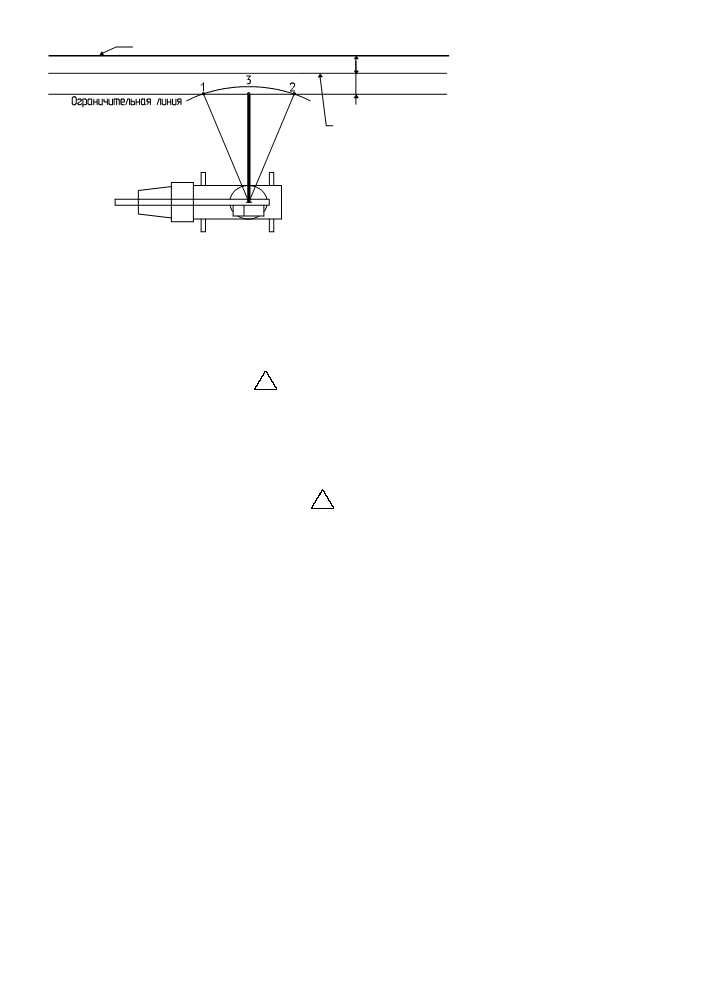

7.3.6 Ввод координатной защиты
Координатная защита предназначена для обеспечения работы кра-
на в зоне ЛЭП и в стесненных условиях.
ВНИМАНИЕ!
1 РАБОТА ВБЛИЗИ ОТ ЛЭП МОЖЕТ ПРОВОДИТЬСЯ ТОЛЬКО ПРИ НАЛИЧИИ
НАРЯДА - ДОПУСКА УСТАНОВЛЕННОГО ОБРАЗЦА.
2 НА КРАНАХ, КОТОРЫЕ МОГУТ ПЕРЕДВИГАТЬСЯ С ГРУЗОМ (РАБОТА БЕЗ
ОПОР), ТОЧКА ОТСЧЕТА ПАРАМЕТРОВ КООРДИНАТНОЙ ЗАЩИТЫ ПЕРЕМЕЩАЕТ-
СЯ ВМЕСТЕ С КРАНОМ.
Для реализации координатной защиты в ограничителе ОНК-160С-
ХХ предусмотрены следующие виды ограничений:
- ограничение СТЕНА;
- ограничение ПОТОЛОК;
- ограничения по углу поворота: ПОВОРОТ ВЛЕВО (или УГОЛ ЛЕ-
ВЫЙ), ПОВОРОТ ВПРАВО (или УГОЛ ПРАВЫЙ).
Для ввода ограничения необходимо нажать на время не менее 1 с
одну
из
кнопок
8 - 11 (при необходимости - поочередно несколько кнопок) напротив
символа, обозначающего тип требуемой защиты (например, ПОТО-
ЛОК), при этом должен включиться индикатор введенного ограничения
в мигающем режиме.
При вводе ограничения учитывать габаритные размеры подни-
маемого груза.
Для снятия введенного ограничения (сброса защиты) необходимо
повторно нажать ту же кнопку и проконтролировать выключение (га-
шение) соответствующего индикатора.
Горение индикаторов постоянным свечением свидетельствует об
отсутствии срабатывания защиты по введенным ограничениям.
При достижении в процессе работы крана любого из введенных ог-
раничений срабатывает координатная защита, загорается красный ин-
дикатор
!
(СТОП) (зеленый индикатор НОРМА продолжает гореть),
включается звуковой сигнал и индикатор ограничения, из-за которого
сработала защита, переводится в мигающий режим.
Для отключения защиты оператор должен изменить параметр, по
которому ограничение достигнуто [Например, при достижении ограни-
чения типа ПОТОЛОК необходимо либо опустить стрелу, либо умень-
59
шить ее длину, удерживая в нажатом состоянии кнопку БЛК до момен-
та отключения красного индикатора
!
(СТОП) и звукового сигнала].
ВНИМАНИЕ!
ПРИ ВВОДЕ ОГРАНИЧЕНИЙ КООРДИНАТНОЙ ЗАЩИТЫ СЛЕДУЕТ ПРЕДУ-
СМАТРИВАТЬ ЗАПАС ПО РАССТОЯНИЮ И УГЛУ ПОВОРОТА (ДЛЯ УЧЕТА ИНЕРЦИИ
КРАНА ПРИ ПРИБЛИЖЕНИИ К ЗОНЕ, В КОТОРОЙ РАБОТА КРАНА ЗАПРЕЩЕНА).
ПРИ ПРИБЛИЖЕНИИ К УСТАНОВЛЕННОМУ ОГРАНИЧЕНИЮ ЗВУКОВОЙ СИГ-
НАЛ НАЧИНАЕТ ЗВУЧАТЬ РАНЬШЕ, ЧЕМ НАСТУПИТ ОГРАНИЧЕНИЕ.
При необходимости все ограничения могут быть введены одно-
временно.
При выполнении работ по пп. 7.3.6.1, 7.3.6.2 измерение расстояний
проводить рулеткой. Требования к рулетке указаны в п. 5.
7.3.6.1 Ввод ограничения СТЕНА
Ограничение СТЕНА - это воображаемая вертикальная бесконеч-
ная плоскость, перпендикулярная проекции стрелы на землю и по-
строенная по срезу оголовка стрелы крана.
Учет инерции крана проводится путем введения ограничительной
линии, проходящей параллельно границе охранной зоны и отстоящей
от нее не менее чем на 1,0 м.
Ввод ограничения СТЕНА вести в следующей последовательности
(см. рисунок 25).
Параллельно охранной зоне объекта на расстоянии не менее 1,0 м
от него, прочертить воображаемую ограничительную линию, которую
не должен пересекать крюк крана.
При этом расстояние между границей охранной зоны и ограничи-
тельной линией должно быть таким, чтобы при срабатывании ограни-
чителя стрела (с учетом инерционного пролета крана и габаритов под-
нимаемого груза) не приближалась к границе охранной зоны объекта
менее чем на 0,5 м.
Установить стрелу перпендикулярно ограничительной линии.
Изменяя (при необходимости) длину стрелы или угол наклона, до-
биться касания крюком ограничительной линии, не пересекая ее, в
точке 3.
Нажать на 1 с кнопку ввода ограничения (СТЕНА; 8). Загорание ин-
дикатора СТЕНА (4) свидетельствует о вводе ограничения в память
ограничителя.
60
Линия электропередач
Охранная зона
L
1,0 м
Граница охранной зоны
Рисунок 25 - Ввод ограничения СТЕНА
Проверить правильность срабатывания защиты ограничителя:
- повернуть кран (при необходимости, нажать кнопку отключения
координатной защиты на пульте управления крана) без изменения вы-
лета влево на произвольный угол по отношению к точке ввода ограни-
чения (СТЕНА);
- увеличивая вылет (изменением угла наклона или длины стрелы) в
направлении ограничительной линии, проконтролировать срабатыва-
!
ние защиты [включение индикатора
(СТОП), звукового сигнала и
переход индикатора СТЕНА (4) в мигающий режим] в момент, когда
проекция оголовка стрелы (крюк) пересекает ограничительную линию
в точке 1;
- уменьшить вылет и повернуть стрелу вправо на произвольный
угол по отношению к точке ввода ограничения;
- увеличивая вылет (изменением угла наклона или длины стрелы) в
направлении ограничительной линии, проконтролировать срабатыва-
!
ние защиты [включение красного индикатора
(СТОП), звукового
сигнала и переход индикатора СТЕНА (4) в мигающий режим] в мо-
мент, когда крюк пересекает ограничительную линию в точке 2.
Ограничитель работает нормально, если при срабатывании защиты
оголовок стрелы (крюк) приблизился к границе охранной зоны объекта
не менее чем на 0,5 м.
7.3.6.2 Ввод ограничения ПОТОЛОК
Ограничение ПОТОЛОК - это воображаемая горизонтальная бес-
конечная плоскость, располагаемая на высоте оголовка стрелы.
Ввод ограничения типа ПОТОЛОК вести в следующей последова-
тельности:
- поднять оголовок стрелы (с учетом ее инерции) до требуемой вы-
61
соты (по показанию индикатора БОИ или визуально);
- нажать на 1 с кнопку ввода ограничения (ПОТОЛОК; 9).
Загорание индикатора ПОТОЛОК свидетельствует о вводе ограни-
чения в память ограничителя.
Проверить правильность срабатывания защиты ограничителя:
- втянуть стрелу на (0,5±0,2) м (при необходимости, нажать кнопку
БЛК на БОИ);
- увеличивая высоту (выдвигая стрелу), проконтролировать сраба-
!
тывание защиты [включение красного индикатора
(СТОП), звуко-
вого сигнала и переход индикатора ПОТОЛОК (5) в мигающий режим]
в момент, когда оголовок стрелы находится на высоте (см. на индика-
тор высоты), равной введенной.
Ограничитель работает нормально, если при срабатывании защиты
оголовок стрелы пересек заданную высоту не более чем на 0,2 м.
7.3.6.3 Ввод ограничений по углу поворота
Отметить в рабочей зоне крана две точки сектора ограничения по
углу поворота стрелы влево и вправо с учетом инерции крана.
Установив стрелу в створе сектора ограничения у левой границы
последнего, нажать на 1 с кнопку ввода ограничения ПОВОРОТ ВЛЕ-
ВО (10).
Загорание индикатора ПОВОРОТ ВЛЕВО (6) свидетельствует о
вводе ограничения в память ограничителя.
Запомнить отображаемое значение угла азимута Gc (см. второе
информационное окно на рисунке 24).
Установив стрелу у правой границы сектора, нажать на 1 с кнопку
ввода ограничения ПОВОРОТ ВПРАВО (11).
Загорание индикатора ПОВОРОТ ВПРАВО (7) свидетельствует о
вводе ограничения в память ограничителя.
Запомнить отображаемое значение угла азимута Gc.
Проверить правильность срабатывания защиты ограничителя: под-
водя стрелу к границам отмеченного сектора, проконтролировать сра-
!
батывание защиты [включение красного индикатора
(СТОП), зву-
кового сигнала и перехода индикатора ограничения по углу поворота в
мигающий режим] в момент, когда крюк пересекает границу заданного
(введенного) сектора.
Запомнить отображаемое значение угла азимута Gc.
Сравнить отображаемые на индикаторе значения углов азимута Gc
при срабатывании координатной защиты по углам поворота влево и
вправо с соответствующими введенными значениями углов поворота
влево и вправо.
Ограничитель работает нормально, если при срабатывании защиты
проекция стрелы на землю выходит за заданную границу не более чем
на 2.
62
7.4 Возможные неисправности ограничителя и способы их
устранения
7.4.1 Программно-аппаратные средства ограничителя ОНК-160С-
ХХ позволяют проверить исправность основных его узлов и локализи-
ровать неисправность путем выдачи на индикатор БОИ кода этой не-
исправности (см. таблицу 4).
7.4.2 При неработоспособности ограничителя поиск его неисправ-
ности рекомендуется проводить в следующей последовательности:
- проверить блоки и датчики на отсутствие внешних механических
повреждений;
- проверить исправность механизмов привязки датчиков;
- проверить кабельную разводку, исправность электрических со-
единительных цепей датчиков и блоков.
7.4.3 Выдаваемые ограничителем на ИЖЦ сообщения имеют вид
"ЕХХ" или "ЕХХХ", где "Е" следует читать как "ошибка, отказ"; ХХ или
ХХХ - цифровой код сообщения, Х - любое целое число от 0 до 9.
Каждое выдаваемое на индикатор сообщение сопровождается со-
ответствующим текстовым пояснением.
При появлении сообщения об отказе ограничителя работа крана
запрещается.
Сообщения об отказе в режиме РАБОТА выводятся на вторую
строку ИЖЦ в главной (основной) странице отображения рабочих па-
раметров крана и сохраняются на ИЖЦ до устранения причины, вы-
звавшей остановку крана.
Примечание - Сообщение об отказе ограничителя в режиме НА-
СТРОЙКА отображается в левом нижнем углу индикатора БОИ. Без
устранения причины отказа дальнейшая настройка ОНК не имеет
смысла.
Сообщения об отказе датчиков формируются по причине выхода
определяемой величины параметра за пределы диапазона его изме-
нений (разрядной сетки АЦП) и могут быть следствием отказа самого
датчика или его неправильной "привязки" на кране (например, движок
переменного резистора датчика находится в “мертвой” зоне).
При появлении сообщения об отказе рекомендуется выключить и
включить питание ОНК с целью исправления случайных сбоев про-
граммы.
В процессе эксплуатации ограничителя допускаются единичные
случаи появления отказа "E65 Сбой программы". При неоднократных
случаях появления этого отказа в течение рабочей смены необходимо
проверить надежность сочленения разъемов составных частей ОНК (в
первую очередь, - БОИ с БПК) и крепления проводов питания к клем-
мам распределительного шкафа крана, а также проверить величину
напряжения бортсети машины. Если после выполнения указанных ра-
бот и устранения обнаруженных недостатков вновь появляется отказ
"E65", необходимо заменить неисправный блок БОИ.
7.4.4 Виды выдаваемых на ИЖЦ сообщений
(кодов неис-
63
правности) об отказе составных частей (или их устройств) огра-
ничителя и их краткое описание, а также возможные причины неис-
правности ОНК и способы их устранения приведены в таблице 3.
РАБОТЫ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ ОНК, ТРЕБУЮЩИЕ ВСКРЫТИЯ
БЛОКОВ И ДАТЧИКОВ, ДОЛЖНЫ ВЫПОЛНЯТЬ АТТЕСТОВАННЫЕ СПЕЦИАЛИСТЫ
РЕМОНТНЫХ ИЛИ СЕРВИСНЫХ ПРЕДПРИЯТИЙ, ИМЕЮЩИЕ СООТВЕТСТВУЮЩИЕ
УДОСТОВЕРЕНИЯ.
Таблица 3 - Неисправности ограничителя и способы их устранения
Характер и проявление неисправности
Способ устране-
ния
Вид сообщения Краткое описание сообщения
неисправности
E12 Азимут ДПИ
Не отвечает ДПИ
Выполнить п. 7.4.6. За-
менить датчик
E15 ДУГМЦ
Отказ ДУГМЦ
Выполнить п. 7.4.6 За-
менить датчик
E17 ДУГМЦ
Отказ ДУГМЦ гуське
Выполнить п. 7.4.6 За-
менить датчик
E20 ДУЦ
Неисправен ДУЦ или его цепи Выполнить п. 7.4.6. За-
менить датчик
E44 Бл. пит. и комм. Неисправен БПК или его цепи Выполнить п.
7.4.6.
Заменить БПК
Е53 E55 Контр. Ого-Неисправен КОС или его цепи Выполнить п. 7.4.6. За-
ловка
менить КОС
E63 Линия связи
Сообщение о неисправностиВыполнить п. 7.4.6
линии связи
(цепей CANH и
CANL)
E64 Сбой генератора Сбой генератора
(КварцевыйЗаменить плату контрол-
резонатор 3,64 МГц)
лера БОИ
E65 Сбой программы Сбой программы ограничителя
Заменить плату контрол-
(Зависание процессора)
лера БОИ
(см. также
пояснения в п. 7.4)
E66 КС программы Контрольная сумма программы Перепрограммировать
БОИ.
Заменить плату контрол-
лера БОИ
E67 Часы молчат
Часы (МС поз. D1) не отвечаютВыключить и включить
на запрос процессора (БОИ)
питание.
E68 Нет прерыв.1 секЧасы (МС поз. D1) не идут, нетНастроить часы по п. 5.3.
прерывания 1 сек (БОИ)
Заменить плату контрол-
E69 Сбой часов
Часы (МС поз. D1) идут не пра-лера БОИ
вильно (БОИ)
E70 Настр. память Настроечная память (поз. D6)Заменить плату контрол-
не отвечает на запрос процес-лера БОИ
сора (БОИ)
E71 Память РП1
Память 1 РП (МС поз. D7) неЗаменить плату контрол-
отвечает на запрос процессоралера БОИ
(БОИ)
E72 Память РП2
Память 2 РП (МС поз. D9) неЗаменить плату контрол-
отвечает на запрос процессоралера БОИ
(БОИ)
64
Характер и проявление неисправности
Способ устране-
ния
Вид сообщения Краткое описание сообщения
неисправности
E73 Память РП3
Память 3 РП (МС поз. D12) неЗаменить плату контрол-
отвечает на запрос процессоралера БОИ
(БОИ)
E74 Uбс = ХХ.Х
Питание Uбс не в норме (ХХ.Х -Проверить
величину
измеренное значение напря-напряжения питания
жения)
E75 Термостат
Термостат неисправен (БОИ) Заменить плату контрол-
лера БОИ
E80 Азимут
Не настроен датчик азимутаНастроить датчик по п.
(ДА).
5.5.
Неисправен датчик азимута
Заменить датчик азимута
E83 Огр. под. крюка Сработал концевой выключа-Опустить крюк
тель ограничения подъема
крюка
E84 Огр. смат. канатаСработал концевой выключа-Поднять крюк
тель ограничителя витков на
барабане
E87 Запасовка
При установленной запасовкиСменить используемую
полиспаста поднимаемый грузкратность
запасовки
слишком велик
грузового каната на
большую
E88 Вылет велик
Сработало ограничение поУменьшить вылет стре-
вылету
лы
E89 Вылет мал
Сработало ограничение поУвеличить вылет стрелы
вылету
E90 Блокировка 1 Работа крана при нажатойОтпустить кнопку БЛК
кнопке БЛК
E91 Блокировка 2 Блокировка реле перемычкой Удалить перемычку
E92 Блокировка 3 Выход реле отключен от схемыПодключить реле к схе-
управления краном
ме управления крана
E94 Не раб. зона
Стрела находится над кабинойВывести стрелу в рабо-
в неполностью втянутом поло-чую зону.
жении или с грузом
Опустить груз и втянуть
стрелу при ее укладке в
транспортное положение
E95 Пов. вправо
Сработало ограничение поПовернуть стрелу влево
повороту вправо
E96 Пов. влево
Сработало ограничение поПовернуть стрелу вправо
повороту влево
Е100
сбой режима
Ввести режим работы
E101 ЛЭП 0,22-1 кВ Работа в зоне ЛЭП
Ввести
координатную
E102 ЛЭП 6-10 кВ Работа в зоне ЛЭП
защиту или перейти на
E103 ЛЭП 20-35 кВ Работа в зоне ЛЭП.
другой
(более высокий)
E104 ЛЭП 110-450 кВ Работа в зоне ЛЭП.
диапазон
напряжений
ЛЭП (п. 7.3.7)
E105 ЛЭП 500-750 кВ Работа в зоне ЛЭП.
7.4.5 При устранении неко- рых неисправностей ОНК, ука-
65
содержание .. 4 5 6 7 ..
