ОГРАНИЧИТЕЛЬ НАГРУЗКИ СТРЕЛОВОГО КРАНА ОНК–160С. Руководство - часть 4
90
110
24
46
30
9
2 места
59
А
А
R4,5
90
Разъем для подключения жгута
А-А
(из комплекта поставки ОНК)
17
ДПИ
Пластина (4-6 мм) крепится
к поворотной части крана
Шестерня с концевого выключателя типа ВУ-250

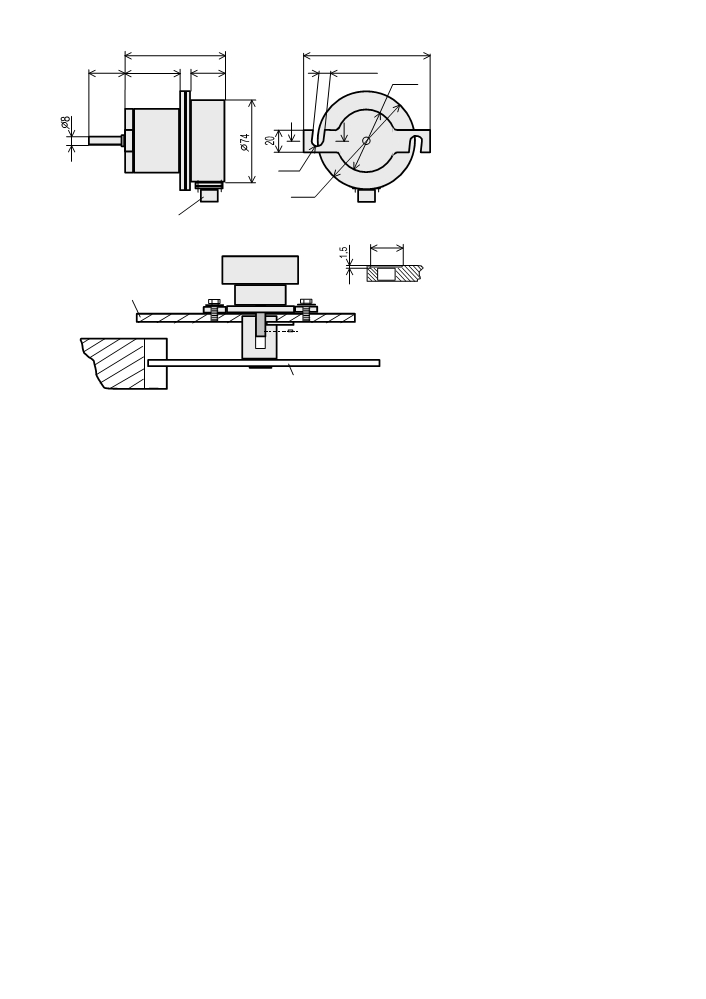

Рисунок 17 - Установка ДПИ
4.5 Установка контроллера поворотной части
Контроллер поворотной части (КПЧ) применяется на кранах с на-
пряжением питания ограничителя от 10,8 до 30 В.
Перед установкой КПЧ установить кран на выносные опоры, прове-
рив горизонтальность платформы с помощью уровня.
Закрепить КПЧ, габаритные и присоединительные размеры которо-
го показаны на рисунке 18, винтами М6 на стенке кабины крана таким
образом, чтобы кабельные вводы (выходы кабелей) блока были на-
правлены вертикально вниз (для исключения стока воды по жгутам в
их разъемы и во внутрь корпуса блока), а плоскость крепления корпуса
КПЧ была бы параллельна плоскости вертикального перемещения
стрелы.
Вскрыть крышку КПЧ и подключить разъемы датчиков с разъемами
блока согласно маркировке на его крышке.
Установить уплотнительные резиновые манжеты на кабелях датчи-
ков в предусмотренные для них места на корпусе КПЧ.
33
ВХ
265
251
7
3 места
КПЧ
ОНК-160С
Исполнение IP56
ИК КНЧ Рп Рш ДВ БОИ ДА
Схема расположения вводов кабелей

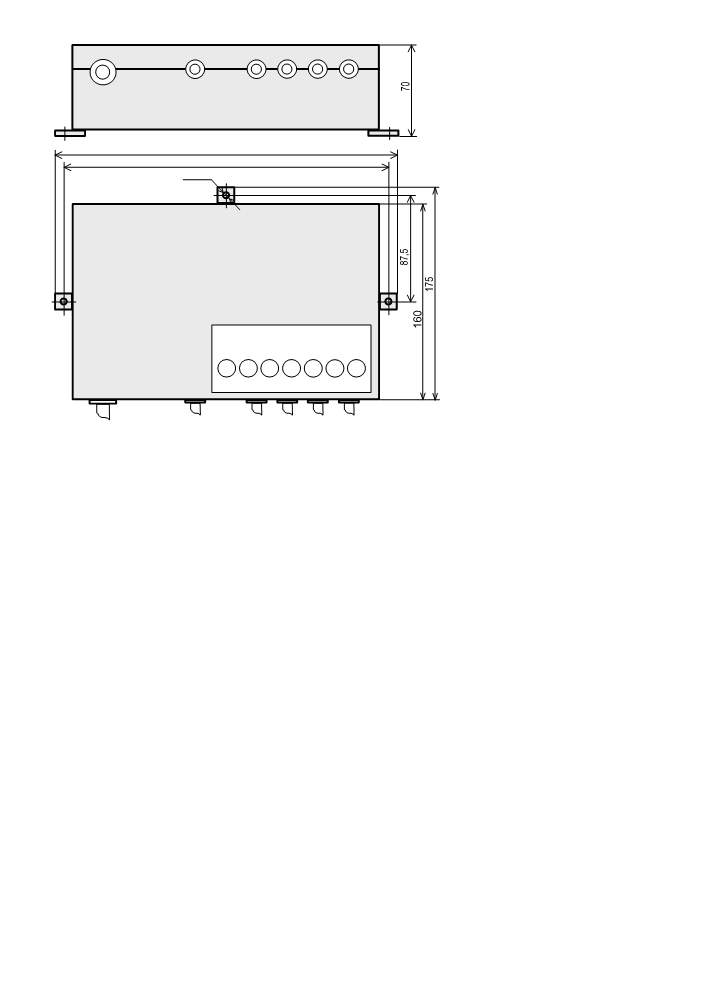

Рисунок 18 - Габаритные и присоединительные размеры КПЧ
Установить крышку (не допуская ее перекоса относительно корпуса
блока) и затянуть винты крепления.
ВНИМАНИЕ! НЕ ДОПУСКАЕТСЯ ПОПАДАНИЕ ВОДЫ ВО
ВНУТРЬ КОРПУСА КПЧ.
Рекомендуется затяжку винтов вести в следующей последователь-
ности:
- ввернуть (не до упора) центральный нижний винт;
- ввернуть (не до упора) центральный верхний винт;
- ввернуть (не до упора) левый нижний винт;
- ввернуть (не до упора) правый верхний винт;
- ввернуть (не до упора) правый нижний винт;
- ввернуть (не до упора) левый верхний винт.
Повторить выполнение указанных выше операций по затяжке вин-
тов несколько раз (т. е. с целью исключения перекоса крышки затяжку
винтов необходимо проводить постепенно, в несколько этапов).
34
Не допускается отсутствие хотя бы одного винта крепления крышки
блока.
4.6 Установка блока питания и коммутации
Блок питания и коммутации (БПК) применяется на кранах с питани-
ем ограничителя напряжением переменного тока от 198 до 242 В (50
Гц).
Закрепить БПК (см. рисунок 19) винтами М5 на стенке кабины крана
таким образом, чтобы кабельный ввод и разъемы блока были направ-
лены вертикально вниз (для исключения стока воды по жгутам в их
разъемы и во внутрь корпуса блока), а заземляющий провод БПК имел
надежный электрический контакт с металлоконструкцией крана.
6
100
4 места
Разъемы изделия
142±0,2
105
160

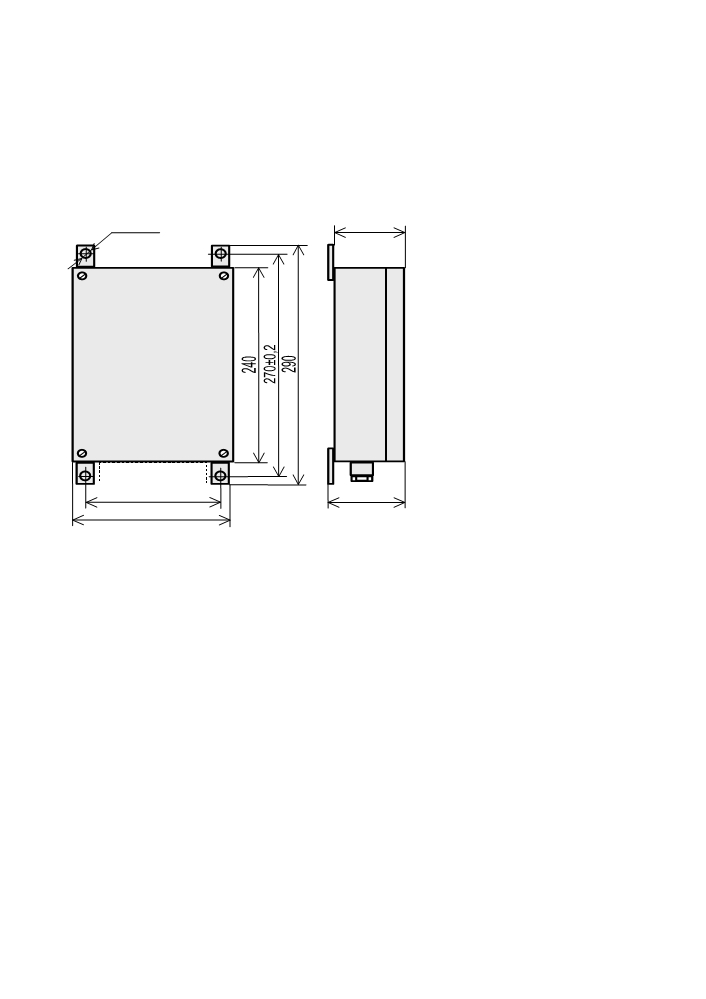

Рисунок 19 - Габаритные и присоединительные размеры БПК
4.7 Установка контроллера оголовка стрелы
Установить контроллер оголовка стрелы (КОС), если он входит в
комплект поставки ограничителя, на три бобышки на оголовке стрелы
крана так (см. рисунок 20), чтобы продольная ось блока была парал-
лельна оси стрелы.
Закрепить КОС винтами М6.
Металлическое основание КОСа должно иметь надежный электри-
35
ческий контакт с металлом стрелы.
Выходные провода КОСа должны быть направлены вниз для ис-
ключения попадания воды внутрь блока.

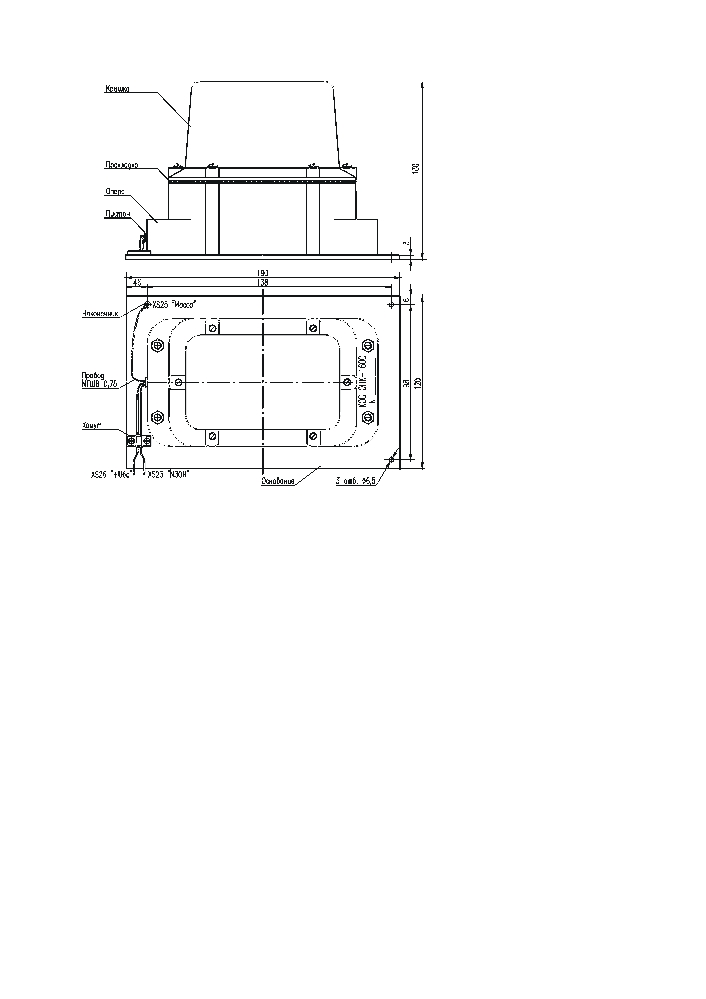

Рисунок 20 - Габаритные и присоединительные размеры КОС
4.8 Подключение ограничителя к электросхеме крана
При подключении ограничителя модификации ОНК-160С-ХХ необ-
ходимо руководствоваться схемой включения ОНК на кране, приве-
денной на рисунке Приложения В для соответствующего крана.
Соединить разъемы датчиков и разъем жгута цепей управления
крана с разъемами БПК (или КПЧ) согласно маркировке на крышке
блока.
Неиспользуемые проводы жгута управления БПК (или КПЧ) тща-
тельно заизолировать и прикрепить к жгуту изоляционной лентой.
Все разъемные соединения ограничителя (места соединения разъ-
емов датчиков и блоков со жгутами) должны быть плотно затянуты
36
(для исключения затекания в них воды).
ВНИМАНИЕ!
1 МОНТАЖ СОСТАВНЫХ ЧАСТЕЙ ОГРАНИЧИТЕЛЯ НА КРАНЕ НЕОБХОДИМО
ПРОВОДИТЬ ПРИ ОТКЛЮЧЕННОМ НАПРЯЖЕНИИ ПИТАНИЯ.
2 ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ КАБЕЛЕЙ ПРИ ВКЛЮЧЕННОМ ПИТАНИИ МО-
ЖЕТ ВЫЗВАТЬ ПРОБОЙ ВХОДНЫХ ЦЕПЕЙ ОГРАНИЧИТЕЛЯ.
3 ПОПАДАНИЕ СНЕГА ИЛИ ВОДЫ В РАЗЪЕМЫ КАБЕЛЕЙ МОЖЕТ ВЫЗВАТЬ
ПРОБОЙ МЕЖДУ ИХ КОНТАКТАМИ И ПРИВЕСТИ К ВЫХОДУ ОГРАНИЧИТЕЛЯ ИЗ
СТРОЯ.
5 Регулирование
В данном разделе описана методика регулировки ограничителя
ОНК-160С.
В ограничителе ОНК-160С имеется два вида программного обеспе-
чения для кранов с неизменяемой длиной стрелы:
- для кранов, которые в процессе работы в одном исполнении могут
работать по трем и более характеристикам (работа на опорах, работа
без опор, работа грейфером); методика настройки ограничителей для
таких кранов изложена в п. 5.2 на примере ОНК-160С-06.
- для кранов, которые в процессе работы в одном исполнении могут
работать только по одной или по двум грузовым характеристикам (ра-
бота основной и вспомогательной лебедкой); методика настройки ог-
раничителей для таких кранов изложена в п. 5.3.
ОПЕРАЦИИ ПО НАСТРОЙКЕ ОНК, УКАЗАННЫЕ В П. 5, ДОЛЖЕН ПРОВОДИТЬ
ОБУЧЕННЫЙ И АТТЕСТОВАННЫЙ НАЛАДЧИК ПРИБОРОВ БЕЗОПАСНОСТИ.
ПРИ НАСТРОЙКЕ ИСПОЛЬЗОВАТЬ НАБОР АТТЕСТОВАННЫХ ИСПЫТАТЕЛЬ-
НЫХ ГРУЗОВ, МАССА КОТОРЫХ ИЗМЕРЕНА С ПОГРЕШНОСТЬЮ НЕ БОЛЕЕ 1 %.
Вылет измерять рулеткой металлической класса точности 2 по
ГОСТ 7502-98 (например, ЗПК3-100АУЛ/1).
Рулетка должна быть поверена.
5.1 Общие сведения
5.1.1 Назначение кнопок БОИ
При выполнении регулировочных работ используются следующие
кнопки блока отображения и индикации (см. также п. 2.1) ограничите-
ля:
- МЕНЮ (или М при отображении на ИЖЦ) - вход в меню или выбор
требуемого пункта меню;
- "" и "" - передвижение вверх "" и вниз "" по пунктам меню;
- "+" и "-" - увеличение ("+") и уменьшение ("-") числового значения
настраиваемого параметра или режима работы, отображаемого на
ИЖЦ;
- Х - выход (возврат) из меню (пункта меню) или переключение
(смена) страниц отображения рабочих параметров крана в режиме
РАБОТА;
- Т
- смена позиции курсора или смена изменяемого параметра
(другие назначения кнопки указаны ниже);
- ""
(ВВОД) - запись значения настраиваемого параметра, ото-
37
бражаемого на ИЖЦ, в энергонезависимую память ограничителя.
5.1.2 Меры безопасности
Регулировка ОНК проводится в режиме НАСТРОЙКА. При рабо-
те в этом режиме необходимо соблюдать осторожность, так как в нем
разрешены все движения крана, и сигналы на останов крана по
любым ограничениям, в то числе по перегрузке, не формируются.
ВНИМАНИЕ!
ДЛЯ ИСКЛЮЧЕНИЯ ПОТЕРИ ПАРАМЕТРОВ НАСТРОЙКИ, ЗАПРЕЩАЕТСЯ ВЫ-
КЛЮЧАТЬ ПИТАНИЕ НА ОНК ПРИ ЕГО НАХОЖДЕНИИ В РЕЖИМЕ НАСТРОЙКА.
5.1.3 Порядок настройка ОНК
Настройка ОНК-160С проводится путем последовательного ввода
информации по всем пунктам меню настройки, начиная с первого
(верхнего) пункта меню.
В зависимости от типа крана, на котором применяется ОНК-160С-
ХХ, в некоторых модификаций ограничителя часть пунктов меню мо-
жет отсутствовать, а для некоторых других ОНК могут быть добавлены
новые пункты меню.
Вход в главное меню (в меню настройки) осуществляется нажатием
и удержанием в нажатом состоянии в течение 5 с кнопки НАСТРОЙКА
на лицевой панели БОИ.
Вид главного меню показан на рисунках 21 (п. 5.2), 22 (п. 5.3).
Примечание - В некоторых модификациях ОНК-160С-ХХ некоторые
пункты указанных меню могут отсутствовать или в них могут быть до-
бавлены новые пункты.
Для входа в пункты меню (в подменю) необходимо нажать кнопку
МЕНЮ на БОИ.
В нижней строке меню и подменю указаны кнопки БОИ, которыми
следует пользоваться при настройке того или иного параметра данно-
го меню (подменю).
В меню настройки сообщения об отказах (причинах неисправности)
отображаются в левом нижнем углу ИЖЦ.
Сообщения об отказах составных частей (блоков и датчиков) огра-
ничителя имеют вид "ЕХХ" или "ЕХХX" (например, "Е63") и соответст-
вующий отказу краткий пояснительный текст (например, "Линия свя-
зи" для кода "Е63").
Перед началом регулировки необходимо уст-
ПРИБОР БЕЗОПАСНОСТИ
ОНК-160 ХV У
ранить все неисправности, указанные в сообще-
СТРЕЛОВОГО КРАНА
ниях об отказах.
[ модель крана ] VН
5.1.4 Проверка подключения дискретных
сигналов ограничителя к крану
5.1.4.1 Подать на ограничитель напряжение питания.
Проконтролировать появление на ИЖЦ сообщения о свойствах
программного обеспечения (см. рисунок слева): Х - номер (0, 1, 2)
модификация БПК (КПЧ);
VУ - версия программного обеспечения;
38
VН - версия таблиц программного обеспечения.
Эти сведения нужны для выбора комплектации ОНК, идентифика-
ции программного обеспечения и типа крана.
Проконтролировать прохождение теста самоконтроля ограничите-
ля: поочередное (снизу вверх, слева направо) включение-выключение
(загорание-погасание) всех единичных индикаторов
(светодиодов)
БОИ.
После прохождения теста индикации ограничитель перейдет в ра-
бочий режим.
5.1.4.2 Кнопкой МЕНЮ войти в меню рабочего режима и выбрать
пункт "Диагностика", а затем - пункт "Бл. пит. и комм.".
5.1.4.3 Изменяя положение механизмов крана (например, переклю-
чаясь на основную и вспомогательную лебедки), проверить правиль
ность подключения разовых сигналов крана (в соответствии со схемой
на рисунке приложения В) к входам блока БПК (КПЧ) путем контроля
отображения значений "0" или "1" в соответствующем разряде индика-
тора согласно назначения сигнала: цифра "1" означает, что на прове-
ряемый вход подано напряжениепитания.
5.2 Настройка ОНК-160С-06, -11, -12
Вид главного меню, используемого при настройке рассматривае-
мых в п. 5.2 модификаций ОНК-160С-ХХ, приведен на рисунке 21.
5.2.1 Ввод даты и времени, номера крана и
Дата и время
его года выпуска
25-11-05
12:19
Подать питание на ограничитель, нажать кноп-
+, -, Х, Т,
ку НАСТРОЙКА.
Для входа в пункты главного меню (в подменю)
Выбор крана
1.КЖ-462
необходимо нажать кнопку МЕНЮ.
Нажимая кнопки "" и "", выбрать подменю
+, -,
"Дата и время".
Номер крана
Нажать кнопку МЕНЮ для входа в подменю
702
"Дата и время" (Аналогичным образом осуществ-
+, -,
ляется вход и в другие пункты главного меню).
Год выпуска
В подменю "Дата и время" (см. рисунок слева)
2005
кнопкой Т производится перемещение курсора по
строке подменю для изменения (коррекции) на-
+, -,
бранных значений параметра. После нажатия
кнопки "" (занесение установленного значения параметра в память
ОНК) произойдет возврат (выход) в главное меню.
39
Дата и время
Очистка настроек
Выбор крана
Номер крана
Год выпуска крана
Настр. программы
Настр. Датчиков
Выбор режима
Адрес ДУЦ
Корр. 0 ДУЦ
Датчик азимута
Датчик крена
Вылет
Затяжка ДУЦ
Настр. веса
Корр. в доп. режиме
Дата уст. РП
Громкость
Температ. БОИ
Напряж. акк.
, , М, Х

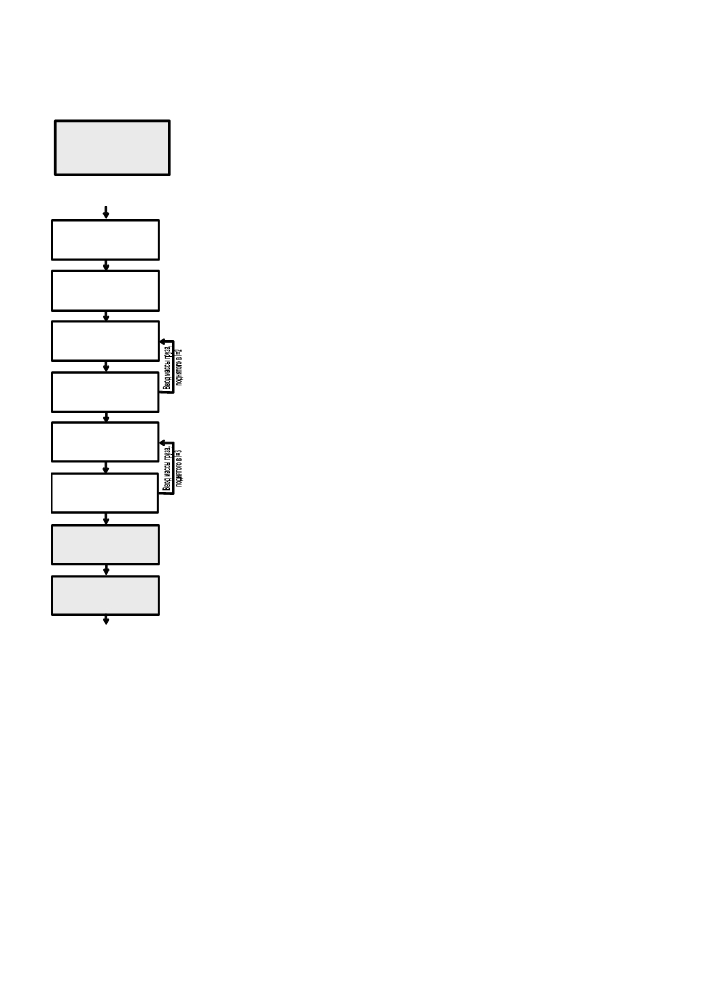

Рисунок 21 - Вид главного меню
В подменю "Выбор крана" кнопкой "+" устанавливают (выбирают)
требуемый кран (например, "КЖ-462", как показано на рисунке слева).
Аналогично заносится номер крана и год выпуска.
Примечание - В режиме настройки на ИЖЦ знаком "*" помечаются
параметры (положения крана), значения которые необходимо устано-
вить.
5.2.2 Очистка настроек и настройка программы
В подменю "Очистка настроек" можно
Контр. оголовка
[V]
сбросить все введенные настройки и вер-
нуться к заводским настройкам ограничите-
Сохр. парам. КЗ
[V]
ля.
, , М, Х
В подменю "Настр. программы" (см. ри-
сунок слева) устанавливают признаки об-
служивания программой БОИ блоков и датчиков, предназначенных
для дополнительной комплектации ограничителя, а также признаки
включения более точных режимов настройки.
Контроллер оголовка стрелы (КОС) ["Контр. оголовка" в подменю]
включается, если в состав ограничителя входит контроллер оголовка
стрелы с модулем защиты от опасного напряжения. При этом про-
грамма БОИ обслуживает КОС, если в подменю "Настр. программы"
с помощью кнопки М установлен флаг (признак) [V] в строке "Контр.
оголовка".
Для кранов, работающих на одном месте длительное время, огра-
40
ничитель обеспечивает возможность сохранения установленных па-
раметров (ограничений) координатной защиты в памяти ОНК при от-
ключении напряжения питания; для этого достаточно включить режим
"Сохр. пар. КЗ" (Сохранение параметров координатной защиты) путем
установки флага [V].
Отмена указанных режимов производится снятием флагов [V] в со-
ответствующей строке подменю "Настр. программы" повторным на-
жатием кнопки М.
5.2.3 Настройка датчиков
5.2.3.1 Выбор режима
В подменю "Выбор режима" кнопкой "+" устанавливают (выбира-
ют) требуемый режим работы крана (например, "Р-0", как показано на
рисунке слева), в котором будет произво-
Выбор режима
диться настройка. Рекомендуется прово-
Р-0
КЖ-462
L=15
дить настройку в режиме с максимальной
Зап: 6
грузоподъемностью.
Опоры: нет Раб. з: 360
Каждое нажатие кнопки "+" приводит к
+, -, Х,
смене режима работы. Нажатия на кнопку
"+" прекращают при появлении (отображе-
нии) на ИЖЦ требуемого режимы работы (режим "Р-1" на приведенном
выше рисунке).
5.2.3.2 Настройка адреса ДУЦ
Датчик имеет адрес 20.
Настройка адреса ДУЦ проводят при замене датчика или при появ-
лении ошибки "Е20". Настройка сводится к выполнению указаний пунк-
тов подменю.
5.2.2.3 Корректировка нуля датчика усилия
Установить на датчике нулевое усилие.
В подменю "Корр. 0 ДУЦ" кнопками "+" и "-" установить значение
Fд = 0 и нажать кнопку "".
Значение Кf указывает, на какую величину в килограммах силы (кгс)
скорректирован нуль датчика.
5.2.2.4 Настройка канала азимута
Для неполноповоротных кранов, ограничители которых комплекту-
ется неполноповоротным датчиком азимута,
Азимут I = 0
необходимо выполнить только процедуру ме-
*0
Gс = хх,х
ханической установки датчика в положении
стрелы назад (окно с индексом I=1).
Х,
Для полноповоротных датчиков необходи-
Азимут I = 1
мо установить стрелу крана на опорную стойку
*180
Gс = хх,х
над кабиной и, вращая вал датчика, устано-
Х,
вить в подменю "Датчик азимута" (см. рису-
нок слева) значение угла G равным или близ-
ким к нулю.
Закрепить датчик.
Нажать кнопку "". После этого на индикаторе вместо значения
41
"хх,х" появится нулевое значение угла азимута.
Установить стрелу строго назад. Нажать кнопку "". После этого на
индикаторе вместо значения "хх,х" появится значение угла азимута
180.
Примечание - Здесь и далее в подменю буквой I обозначается но-
мер совершаемого действия по настройке: I = 0, 1, 2, 3 и т. д. Значение
I автоматически изменяется при переходе от одного действия, оканчи-
вающегося нажатием кнопки "", к другому действию.
5.2.2.5 Настройка канала вылета
Перейдите в подменю "Вылет".
С целью обеспечения натяжки грузовых канатов и удобства прове-
дения необходимых измерений, канал вылета настраивают при грузе
на крюке массой, равной, примерно, массе крюковой подвески (200-
500 кг).
Введите вес груза
Миди / нетто
0,43
Ввод массы поднятого груза (см. рисунок
слева) производят с учетом способа задания
грузоподъемности, приведенной в паспорте
+, -,
крана: груз миди - масса груза на канатах с
Вылет Q=0,43 I = 0
учетом массы грузозахватного органа; груз
* L = 15,00
* R = Rmin
нетто - масса груза на крюке без учета массы
L = 15,00
R = хх,хх
грузозахватного органа.
+, -, Т, М, Х,
Последовательно выполните указанные
ниже операции при значениях I = 0, I = 1, I = 2.
Вылет Q=0,43 I = 1
Примечание - При нажатии на кнопку Т на
* L = 15,00
* R = Rmах
L = 15,00
R = хх,хх
индикатор для контроля выдается значение
угла наклона стрелы. При повторном нажатии
+, -, Т, М, Х,
кнопки Т на ИЖЦ снова отображается значе-
ние вылета.
Установите рекомендуемое (указанное на индикаторе «*» для соот-
ветствующего действия I) значение длины стрелы крана, контролируя
показания индикатора.
Поднимая и опуская стрелу крана, установите рекомендуемое зна-
чение вылета.
Нажимая кнопки "+"
и "-", установите, контролируя показания ИЖЦ,
реально установленное и измеренное рулеткой значение вылета.
Нажмите кнопку ""
для занесения набранного значения параметра
в память ОНК, или кнопку М, если не хотите записать установленное
значение вылета в память.
Для кранов КЖ-461, КЖ-561, КЖ-661, КЖС-16, КДЭ-163, КДЭ-253,
КДЭ-251 настройка вылета состоит из одного пункта.
Перейдите в подменю "Вылет".
Подъемом - опусканием стрелы установите минимальный вылет и
измерьте его значение рулеткой.
Нажимая кнопки "+" и "-", установите, контролируя показания ИЖЦ,
значение вылета, измеренное рулеткой.
Нажмите кнопку "" для занесения набранного значения параметра
42
в память ОНК, или кнопку Х, если не хотите записать установленное
значение вылета в память.
5.2.2.6 Регулировка затяжки ДУЦ
Перейдите в подменю "Затяжка ДУЦ" (см. рисунок слева).
Подъемом - опусканием стрелы установи-
Затяжка ДУЦ мех.
те угол наклона стрелы равным значению "*А"
*А = 30
A = XX,XX
(+1,00)
*F = 229
F = XXX
Записать или запомнить значение "F", ко-
Х
торое должно быть равно "*F" (± 50 кг).
Если отображаемое значение "F" не соот-
ветствует указанному выше значению, опустить стрелу на угол, обес-
Начало
настройки
печивающий беспрепятственный доступ к
Вес
I
= 0
ДУЦ, механической затяжкой ослабить или
Пустая,
*L=15,0
*Rmin
сильнее затянуть ДУЦ и повторно выпол-
Q=xx,xx
Рц=хх,хх
Т, М, Х,
нить операции по п. 5.6.6.2.
5.2.2.7 Настройка канала веса
Вес
I
= 1
Пустая,
*L=15,0
*Rmax
Настройку канала веса рекомендуется
Q=xx,xx
Рц=хх,хх
проводить в режиме работы крана с
Т, М, Х,
максимальной
грузоподъем-ностью.
Вес
I
= 2
Операции по выбору режима описаны в п.
Груз,
*L=15,0
*Rmax
5.2.1.
Q=xx,xx
Рц=хх,хх
Т, М, Х,
Перейдите в подменю "Настр. веса"
(Настройка веса; см. рисунок слева).
Введите вес груза
Настройка канала веса заключается в
Миди / нетто
5,43
последовательном выполнении операций,
+, -,
при значениях I = 0, I = 1, …, I = 6 и выпол-
нению указаний, отображаемых на ИЖЦ для
Вес
I
= 3
Груз,
*L=15,0
* Rmin
очередного действия I.
Q=xx,xx
Рц=хх,хх
Ниже приведен пример выполнения на-
Т, М, Х,
стройки.
Введите вес груза
При настройке канала каждое нажатие
Миди / нетто
0,43
на кнопку Т приводит к смене группы пара-
+, -,
метров, выдаваемых для отображения на
ИЖЦ:
Вес
I
= 5
"Q=хх.хх Рц=хх.хх" или "L=хх.хх
Дин. подъем стрелой
Q=xx,xx
Кх=0,95
R=хх.хх",
+, -, Т, М, Х,
где Рц - результирующее значение дав-
ления при подъеме стрелы (не контролиро-
Вес
I
= 6
Дин. опускание стрелой
вать).
Q=xx,xx
Кх=0,95
Ввод значений масс поднимаемых грузов
+, -, Т, М, Х,
производят с учетом принятой на данном
кране системы обозначения: груз миди -
Сохранение ()
масса груза на канатах с учетом массы гру-
и выход (Х)
зозахватного органа; груз нетто - масса гру-
за на крюке без учета массы грузозахватного органа.
43
содержание .. 2 3 4 5 ..
