ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА МОСТОВОГО ТИПА ОНК-160М. Руководство ЛГФИ.408844.029 РЭ - часть 1

Содержание

1 Описание и работа изделия

4

1.1 Назначение изделия

4

1.2 Характеристики изделия

5

1.3 Состав ограничителя

8

1.4 Устройство и работа изделия

9

1.5 Маркировка и пломбирование

13

2 Описание и работа составных частей изделия

14

2.1 Блок управления

14

2.2 Блок расширения

22

2.3 Датчики усилия цифровые

22

2.4 Датчик скорости ветра

23

2.5 Разветвитель. Заглушка

23

3 Меры безопасности

23

4 Монтаж ограничителя

24

4.1 Установка блока управления

24

4.2 Установка блока расширения

25

4.3 Установка датчика силы тензометрического цифрового

25

4.4 Установка датчика усилия на канат цифрового

28

4.5 Установка датчика усилия цифрового

30

4.6 Установка разветвителя

32

4.7 Установка датчика скорости ветра

31

4.8 Подключение ограничителя к электрической схеме крана

32

5 Регулирование

33

5.1 Общие сведения

33

5.2 Подготовка к регулированию (Вход в режим НАСТРОЙКА)

36

5.3 Ввод режима работы крана

36

5.4 Ввод типа применяемых датчиков силы или усилия

37

5.5 Ввод количества цифровых датчиков усилия главной лебедки

(или первой группы для контейнерных кранов в режиме защиты от перекоса

при подъеме контейнера)

37

5.6 Присвоение адресов цифровым датчикам усилия главной лебедки

(или первой группы для контейнерных кранов в режиме защиты от перекоса

при подъеме контейнера)

38

ЛГФИ.408844.029 PЭ

Солодаев

Ограничитель нагрузки

Романов

01

2

68

крана мостового типа

Гл.метр.

Громов

ОНК-160М

Кузнецова

Руководство по эксплуатации

Затравкин

5.7 Ввод количества цифровых датчиков усилия вспомогательной лебедки

(или второй группы для контейнерных кранов в режиме защиты от перекоса

при подъеме контейнера)

39

5.8 Присвоение адресов цифровым датчикам усилия вспомогательной лебедки

(или второй группы для контейнерных кранов в режиме защиты от перекоса

при подъеме контейнера)

39

5.9 Ввод грузоподъемности крана

40

5.10 Настройка каналов измерения массы поднимаемого груза

41

5.11 Установка конфигурации ограничителя

45

5.12 Установка допустимого значения скорости ветра

47

5.13 Настройка часов реального времени

48

5.14 Ввод заводского номера ограничителя

49

5.15 Ввод заводского номера крана

50

5.16 Ввод даты пуска крана в эксплуатацию

50

5.17 Ввод даты установки ограничителя на кран

51

5.18 Ввод служебных параметров крана

51

5.19 Завершение настройки (Выход из режима НАСТРОЙКА)

51

5.20 Проверка правильности подключения к ограничителю

выходных разовых сигналов крана

52

6 Комплексная проверка

55

7 Использование по назначению

56

7.1 Эксплутационные ограничения

56

7.2 Меры безопасности

56

7.3 Подготовка ограничителя к использованию

57

7.4 Использование ограничителя

57

7.5 Возможные неисправности ОНК и способы их устранения

60

8 Техническое обслуживание

64

8.1 Общие указания

64

8.2 Виды технического обслуживания

64

8.3 Порядок технического обслуживания

64

9 Упаковывание, правила хранения и транспортирования

65

Приложение А Форма представления информации об отказе

при забраковании ограничителя или его составной части

67

Лист

ЛГФИ.408844.029 PЭ

3

Настоящее руководство по эксплуатации является руководящим документом при

эксплуатации ограничителя нагрузки крана мостового типа ОНК-160М ЛГФИ.408844.029 на

электрических кранах мостового и козлового типа (в дальнейшем - на кранах).

В руководстве изложены: сведения о конструкции и принципе действия ограничителя

нагрузки крана мостового типа ОНК-160М (в дальнейшем - ограничитель или ОНК); указания

по монтажу составных частей ограничителя на кране и порядку их подключения к электриче-

ской схеме крана; настройка и проверка работоспособности ограничителя; подготовка к рабо-

те и порядок работы; указания, необходимые для правильной и безопасной эксплуатации

ОНК; способы устранения характерных неисправностей; указания по техническому обслужи-

ванию; правила хранения, упаковки и транспортирования.

Руководство по эксплуатации входит в состав обязательных эксплуатационных доку-

ментов, поставляемых вместе с прибором.

1 Описание и работа изделия

1.1 Назначение изделия

Ограничитель предназначен для установки на мостовые и козловые краны и служит

для защиты крана от перегрузок при подъѐме груза, от недопустимых ветровых нагрузок для

кранов, работающих на открытом воздухе, от перекосов загрузки контейнеров для контейнер-

ных кранов, а также для отображения информации о фактической массе поднимаемого груза,

паспортной грузоподъемности, степени загрузки крана и скорости ветра.

Ограничитель предназначен для работы с цифровыми датчиками усилия с последо-

вательным двухпроводным интерфейсом типа CAN.

Встроенный в ограничитель регистратор параметров крана (РП) обеспечивает за-

пись и долговременное хранение информации о рабочих параметрах крана, а также о степе-

ни нагрузки крана и интенсивности его эксплуатации в течение всего срока службы ОНК.

Порядок работы с РП изложен в инструкции пользователя ЛГФИ.301412.078 И1, вхо-

дящей в состав комплекта поставки считывателя телеметрической информации СТИ-2 (по-

ставляется по отдельному заказу).

Порядок работы с РП изложен в инструкции по считыванию и оформлению информа-

ции встроенного регистратора параметров ОНК-160М (ЛГФИ.301412.078 И1), считыватель

информации СТИ-2 и программный модуль для вторичной обработки информации РП по-

ставляются по отдельному заказу.

Встроенный в ограничитель анемометр совместно с входящим в состав ОНК датчи-

ком ветра обеспечивают контроль скорости воздушного потока.

Программно-аппаратные средства ограничителя обеспечивают проверку исправности

основных устройств его блоков и датчиков, линий связи с датчиками и локализуют неисправ-

ность путем выдачи на индикатор кода неисправности.

Лист

ЛГФИ.408844.029 PЭ

4

1.2 Характеристики изделия

1.2.1 Ограничитель обеспечивает:

а) прием из схемы электрооборудования грузоподъемного механизма (ГПМ) крана и

обработку до пяти дискретных сигналов переменного (частота 50 Гц) или постоянного тока

(до 1,5 А) с напряжением от 150 до 530 В (для выработки соответствующих сигналов управ-

ления выходными реле ограничителя и записи признака, характеризующего состояние входа,

в регистратор параметров):

- сигнал включения механизма главного подъема груза;

- сигнал включения механизма вспомогательного подъема груза;

- сигнал включения механизма передвижения крана [только при наличии блока рас-

ширения (БР)];

- сигнал включения механизма передвижения тележки главного подъема (только при

наличии БР);

- сигнал, подтверждающий наличие тележки на консоли (только при наличии БР);

б) выдачу в систему управления крана до трех релейных (дискретных) сигналов

управления (380 В, частота 50 Гц; 3 А) механизмами грузоподъемного оборудования крана:

- останов механизма подъема при перегрузке крана и останов механизма подъема

при перекосе контейнера свыше величины, установленной в режиме НАСТРОЙКА;

- запрет открывания захвата контейнера, если измеренная масса груза больше вели-

чины, установленной в режиме НАСТРОЙКА (при наличии БР);

- останов механизма спуска груза (защита от спадания канатов), если измеренная

масса груза меньше значения, установленного в режиме НАСТРОЙКА (при наличии БР);

в) ввод рабочих характеристик (грузовой и ветровой) крана и режимов работы огра-

ничителя с лицевой панели БУ;

г) индикацию режимов работы крана и ограничителя;

д) отображение значений рабочих параметров крана на двух четырехразрядных бук-

венно-цифровых индикаторах (далее - индикаторах);

е) запись и считывание телеметрической информации с встроенного в ОНК регистра-

тора параметров крана (РП).

1.2.2 Ограничитель сигнализирует:

- зеленым индикатором НОРМА - о нормальном режиме работы ГПМ крана;

- мигающим зеленым индикатором НОРМА и прерывистым звуковым сигналом огра-

ничителя (тон 1) - о том, что ГПМ крана загружен не менее чем на 90 % от его номинальной

(паспортной) грузоподъемности;

Лист

ЛГФИ.408844.029 PЭ

5

- красным индикатором

!

(СТОП), прерывистым звуковым сигналом (тон 2) и авто-

матически отключает ГПМ * при подъеме груза, превышающего (с учетом массы грузозахват-

ного устройства) номинальную (паспортную) грузоподъемность крана более чем на 25 %;

- красными индикаторами ВЕТЕР и прерывистым звуковым сигналом (тон 2) - о пре-

вышении измеренной величиной скорости ветра значения установленной в приборе уставки

по ветру.

Примечание - Звуковой сигнал с тоном 1 по продолжительности звучания более короток по

сравнению со звуковым сигналом с тоном 2.

1.2.3 Ограничитель выдает на индикаторы на его передней панели цифровую ин-

формацию:

- о степени загрузки основной (M1) и вспомогательной (M2) лебедок крана относи-

тельно значений их паспортных грузоподъемностей, в процентах;

- о фактической массе груза Q, поднимаемого основной (Q1) и вспомогательной (Q2)

лебедками, в тоннах;

- о скорости ветра V, в метрах в секунду.

1.2.4 Ограничитель предназначен для работы в следующих условиях:

- при изменение температуры окружающей среды от минус 45 до плюс 55 °С;

- при относительной влажности воздуха до 100 % при температуре плюс 25 °C.

1.2.5 Степень защиты корпусов составных частей ограничителя соответствует по

ГОСТ 14254-96:

IР54 - для блока управления;

IР56 - для остальных блоков и датчиков.

1.2.6 Основные технические данные ограничителя приведены в таблице 1.

Примечания

1 Определение погрешностей отображения информации на индикаторах в статическом режи-

ме проводится на заводе-изготовителе при производстве ограничителя, а также после ремонта ограни-

чителя в сервисных и ремонтных организациях (указанных в паспорте ЛГФИ.408844.029 ПС) или на

заводе-изготовителе.

2 Массогабаритные характеристики составных частей ограничителя приведены в паспорте

ЛГФИ.408844.029 ПС.

______________________

*) Автоматически отключает электрическую цепь управления механизмом подъема

груза в направлении движения на подъем.

Лист

ЛГФИ.408844.029 PЭ

6

Таблица 1

Наименование параметра

Значение

Диапазон преобразования усилий Р, Н (кгс) *:

- датчик силы тензометрический цифровой ДСТЦ:

- ЛГФИ.404176.020

от 0 до 24500 (0-2500)

- ЛГФИ.404176.020-01

от 0 до 49000 (0-5000)

- ЛГФИ.404176.020-03

от 0 до 73500 (0-7500)

- ЛГФИ.404176.020-04

от 0 до 83300 (0-8500)

- ЛГФИ.404176.020-05

от 0 до 49000 (0-5000

- датчик усилия цифровой ДУЦ:

- ЛГФИ.404176.013, ЛГФИ.404176.013-01

от 0 до 9800 (0-1000)

- ЛГФИ.404176.023, ЛГФИ.404176.023-01

от 0 до 24500 (0-2500)

- ЛГФИ.404176.023-02, ЛГФИ.404176.023-03

от 0 до 49000 (0-5000)

- датчик усилия на канат цифровой ДУКЦ:

- ЛГФИ.301526.004

от 0 до 4900 (0-500)

Диапазон преобразования скорости воздушного потока V датчика скорости

от 2 до 30

ветра ДСВ или ДСВ-2, м/с

Погрешность отображения информации о степени загрузки (о моменте опро-

кидывания M) крана и о фактической массе поднимаемого груза Q на индика-

торах БУ в статическом режиме, %, не более

10,0

Погрешность ограничителя по каналу контроля скорости ветра (Погрешность

отображения информации о скорости ветра на индикаторах БУ в статическом

режиме; V - измеряемая скорость ветра), м/с, не более

(0,8 + 0,07 V)

Погрешность формирования ограничителем управляющего сигнала на отклю-

чение электрической цепи управления механизмом подъема груза (Погреш-

ность срабатывания защиты ОНК при перегрузке крана), %, не более

10,0

Количество выходных реле, шт.:

- без блока расширения

1

- с блоком расширения

3

Коммутационная способность контактов выходных реле переменного тока

(частота 50 Гц), А, не более

3,0

Коммутируемые напряжения переменного тока (частота 50 Гц), В, не более

380,0

Номинальное напряжение питания переменного тока [частота (50±1) Гц], В

380,0

Диапазон изменения напряжения питания переменного тока (частота 50 Гц), В

от 323 до 418

Потребляемая мощность, ВА, не более

40,0

Диапазон рабочих температур, °С

от минус 45 до плюс 55

Относительная влажность воздуха при температуре плюс 25 С, %

от 45 до 100

Средняя наработка до отказа, не менее, ч

8800

Средний срок службы, не менее, лет

12

----------------------

*) 1 кгс = 9,80665 Н ≈ 9,8 Н

Лист

ЛГФИ.408844.029 PЭ

7

1.3 Состав ограничителя

В состав ОНК-160М могут входить изделия, указанные в таблице 2.

Комплект поставки ограничителя конкретной модификации ОНК-160М-ХХ (Х - целое

число от 0 до 9) приведен в ЛГФИ.408844.029 ПС.

Таблица 2 - Состав ОНК-160М-ХХ

Наименование составной части

Маркировка

Обозначение

Блок управления

БУ

ЛГФИ.408843.027-0Х

Блок расширения

БР

ЛГФИ.408843.028

Датчик усилия на канат цифровой

ДУКЦ

ЛГФИ.301526.004

Датчик усилия цифровой

ДУЦ-0Х

ЛГФИ.404176.013-0Х или

ДУЦ-0Х

ЛГФИ.404176.023-0Х

Датчик силы тензометрический цифровой

ДСТЦ-0Х

ЛГФИ.404176.020-0Х

Элемент упругий *

-

ЛГФИ.741424.031-0Х

Элемент упругий *

-

ЛГФИ.741424.038-0Х

Датчик скорости ветра

ДСВ

ЛГФИ.402131.002 или

ДСВ-2

ТУ4311-012-21064151-99

Разветвитель

-

ЛГФИ.404176.025

Пускатель электромагнитный

ПМ12-016101 УЗБ 220 В, 50 Гц

-

ИГФР.644136.072-10.07 ТУ

Ключ марка ПЕ171-УХЛ3-2-С

-

ТУ.16-526.408-82

Заглушка

-

ЛГФИ.305177.015

Жгуты

-

См. ЛГФИ.408844.029 ПС

---------------------

*) Имитатор датчика силы тензометрического (ДСТ)

Лист

ЛГФИ.408844.029 PЭ

8

1.4 Устройство и работа изделия

Ниже приведены сокращения, используемые при описании работы ограничителя:

- АЦП - аналого-цифровой преобразователь;

- БИС - большая интегральная схема;

- БИС МК - БИС микроконтроллера;

- БР - блок расширения;

- БУ - блок управления;

- ДСВ - датчик скорости ветра;

- ДСТ - датчик силы тензометрический;

- ДСТЦ - датчик силы тензометрический цифровой;

- ДУКЦ - датчик усилия на канат цифровой;

- ДУЦ - датчик усилия цифровой;

- ДЦ - датчик цифровой;

- ИК-канал - инфракрасный канал для считывания информации с регистратора пара-

метров крана;

- ИКПП - инфракрасный приемо-передатчик регистратора параметров крана;

- МИ - модуль индикации;

- МК - микроконтроллер;

- МП - модуль питания;

- МС - микросхема;

- ОЗУ - оперативное запоминающее устройство;

- ПЗУ - постоянное запоминающее устройство;

- ПСЦ - преобразователь силы цифровой;

- РП - регистратор параметров крана;

- СТИ - считыватель телеметрической информации СТИ-2.

1.4.1 Схемы подключения к крану составных частей ограничителя ОНК-160М-ХХ при-

ведены на рисунках 1-3.

ВНИМАНИЕ!

1 СХЕМЫ ПОДКЛЮЧЕНИЯ ОНК ПРИВЕДЕНЫ С УЧЕТОМ СОСТАВНЫХ ЧАСТЕЙ, ПОСТАВ-

ЛЯЕМЫХ ПО ОТДЕЛЬНОМУ ЗАКАЗУ.

2 ЕСЛИ В СОСТАВ ОГРАНИЧИТЕЛЯ НЕ ВХОДИТ БЛОК РАСШИРЕНИЯ (БР), ТО:

- ЖГУТ К2 НЕ ИСПОЛЬЗУЕТСЯ;

- ЖГУТ К3 (СМ. РИСУНОК 1) ДОЛЖЕН СОЕДИНЯТЬСЯ С БУ.

3 В СОСТАВ ОНК МОЖЕТ ВХОДИТЬ ОТ 1 ДО 16 ДАТЧИКОВ ДСТЦ. ПРИ ЭТОМ ЗАГЛУШКА

В2 (СМ. РИСУНОК 1) ДОЛЖНА ВСЕГДА ПОДСТЫКОВЫВАТЬСЯ К ПОСЛЕДНЕМУ ДАТЧИКУ ДСТЦ.

Лист

ЛГФИ.408844.029 PЭ

9

Питание

" 380-1 "

A1

Питание

" 380-2 "

К1

Подъем груза основной лебедкой

" 30 "

В1

Общий провод

" 0 "

Подъем груза вспомог. лебедкой

" 31 "

В3

Вход реле "СТОП"

" 32 "

П1

~ 380 B,

50 Гц

К2

Выход реле "СТОП"

" 33 "

П2

В4

К3

Тележка на консоли

" 34 "

В5

Передвижение крана

" 35 "

Передвижение тележки

" 36 "

Общий провод

" 0 "

Вход реле блокировки захвата

" 38 "

~ 380 B,

Кn

Выход реле блокировки захвата " 39 "

50 Гц

П3

Вn

В2

Вход реле блокировки спадания канатов " 40 "

~ 380 B,

Выход реле блокировки спадания канатов " 41 "

50 Гц

П4

А1 - Ограничитель ОНК-160М:

К1 - Жгут ЛГФИ.685621.187, -02, -03

В1 - Датчик скорости ветра ДСВ ЛГФИ.402131.002

К2 - Жгут ЛГФИ.685621.186-03

или ДСВ-2 ТУ4311-012-21064151-99

К3 - Жгут ЛГФИ.685621.186 -05, -07

B2 - Заглушка ЛГФИ.305177.015

Кn - Жгут ЛГФИ.685621.186 -03, -04, -08,

В3 - Блок управления ЛГФИ.408843.027-06

-09, -10, -11

В4 - Блок расширения ЛГФИ.408843.028

П1 - Ключ (аварийный блокирующий)

В5 … Bn - Датчик силы тензометрический

П2 … П4 - Пускатель электромагнитный

цифровой ДСТЦ ЛГФИ.404176.020 -ХХ или

ПМ12-016101 УЗБ 220 В, 50 Гц

датчик усилия на канат цифровой ДУКЦ

ЛГФИ.301526.004

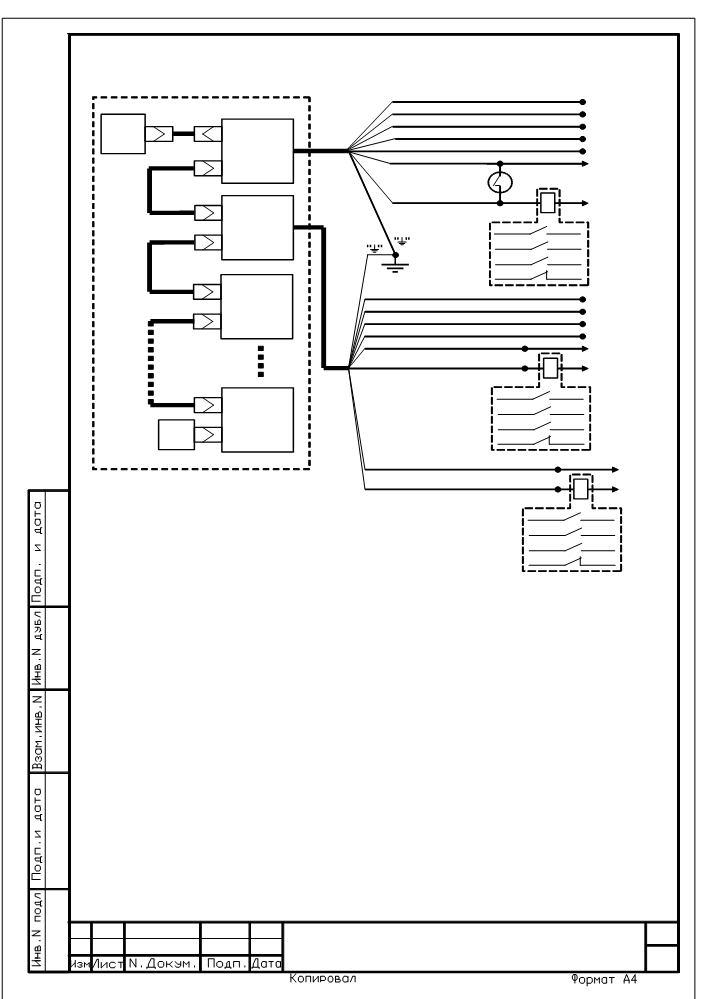

Рисунок 1 - Схема подключения к крану составных частей ОНК-160М-00…-04, -07…-12, -17…-24, -27…-32

Лист

ЛГФИ.408844.029 PЭ

10

содержание   ..    1  2   ..
