ПУБЛИЧНАЯ КАДАСТРОВАЯ КАРТА - часть 5

4  РИСОВАНИЕ

Веб-приложение  ПКК  предоставляет  возможность  добавления

пользовательских  объектов  на  карту  с  помощью  функций  рисования
объектов  на  карте  (рисование  точки,  линии,  полигона  с  возможностью
указания  буфера)  и  путем  импорта  координатного  описания  объектов  в
формате KML.

Так  же  пользователю  доступны  следующие  дополнительные

функциональные возможности:

  пространственный  поиск  в  границах  нарисованного  объекта

(объектов);

  построение буфера вокруг объекта;
  удаление объекта с карты;
  присвоение объекту имени;
  сохранения объекта/объектов в файл в формате KML.

Для  добавления  объектов  на  карту  пользователь  должен  выбрать

инструмент «Рисование»

, расположенный на панели инструментов.

4.1  Добавление пользовательских объектов на карту с

помощью функций рисования объектов на карте

С  помощью  инструментов  веб-приложения  ПКК  пользователь  может

добавить объекты в виде точки, линии или полигона. Для этого необходимо
воспользоваться  соответствующими  инструментами,  расположенными  на
панели «Рисование».

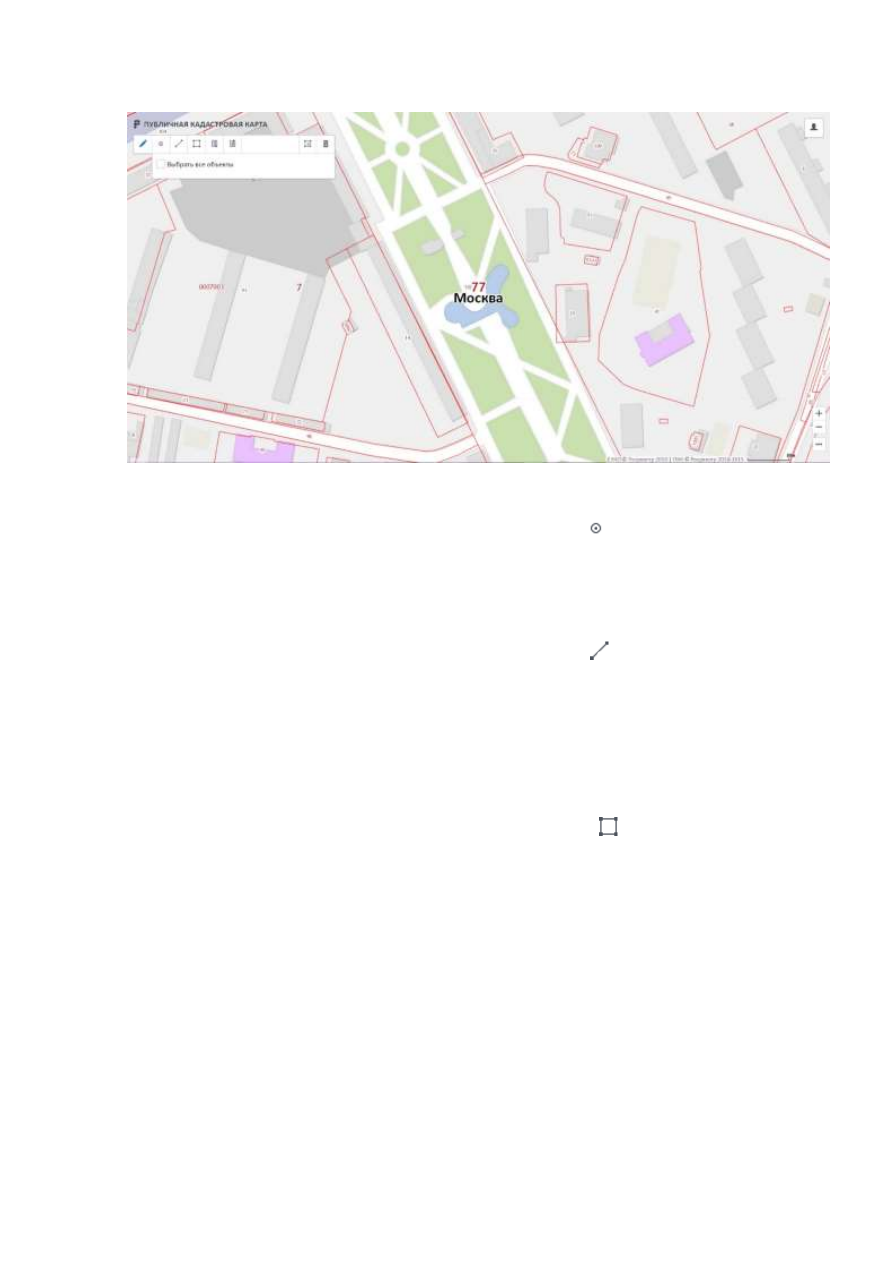

Рисунок 18. Панель инструментов «Рисование»

Выбрав  инструмент  «Добавление  точки»

,  пользователь  должен

щелчком  левой  кнопки  мыши  указать  на  карте  добавляемую  точку.  Точка
отобразится на карте, а также в списке в нижней части панели «Рисование».

Выбрав  инструмент  «Добавление  линии»

,  пользователь  должен

щелчками  левой  кнопки  мыши  указать  начальную  и  промежуточные  точки
добавляемой линии. Завершается построение линии двойным щелчком левой
кнопки мыши. Добавленная линия отобразится на карте, а также в списке в
нижней части панели «Рисование».

Выбрав инструмент «Добавление полигона»

, пользователь должен

щелчками  левой  кнопки  мыши  указать  начальную  и  промежуточные  точки
вершин добавляемого полигона. Завершается построение полигона двойным
щелчком левой кнопки мыши. Добавленный полигон отобразится на карте, а
также в списке в нижней части панели «Рисование».

Ставя/снимая  галочки  в  окне,  расположенном  слева  от  названия

добавленного  объекта,  пользователь  может  управлять  их  отображением  на
карте.  Так

же

объекты,  отмеченные

галочками,  участвуют  в

пространственном поиске (см. п.2.3 Пространственный поиск). Пользователь
может  поставить/снять  галочки  у  всех  добавленных  объектов.  Для  этого
нужно поставить/снять галочку в окне, расположенном в левой части строки
над списком добавленных объектов.

4.2  Добавление пользовательских объектов на карту путем

импорта координатного описания объектов в формате KML

Веб-приложение  ПКК  предоставляет  возможность  добавления

пользовательских объектов на карту путем импорта координатного описания
объектов  в  формате  KML.  Для  реализации  этой  функции,  пользователь

должен  выбрать  инструмент  «Загрузить  из  kml»

,  расположенный  на

панели  «Рисование».  Далее  откроется  стандартный  диалог  операционной
системы  для  выбора  файла.  В  случае  если  выбранный  пользователем  файл
прошел  форматно-логическую  проверку  –  объекты,  границы  которых
описаны  в  нем,  будут  отображены  на  карте и добавлены  в  список объектов
пользователя.

4.3  Пространственный поиск в границах нарисованного

объекта (объектов)

Пространственный  поиск  в  границах  нарисованного  (добавленного)

объекта осуществляется путем выбора пользователем инструмента «Искать в
границах», расположенного на панели рисования.

Подробнее  см.  п.  2.3.2  Пространственный  поиск  в  границах  объекта

пользователя.

4.4  Построение буфера вокруг объекта

Веб-приложение  ПКК  предоставляет  пользователю  возможность

построения буфера вокруг добавленного объекта.

Для  выполнения  этой  функции  пользователь  должен  щелчком  левой

кнопки мыши по значению буфера добавленного объекта, расположенному в
списке  добавленных  объектов  справа  от  названия  объектов,  открыть  окно
ввода значения буфера и вписать требуемый размер буфера. Веб-приложение
ПКК  построит  вокруг  выбранного  добавленного  объекта  буфер  заданной
величины.

Закрыть  окно  ввода  значения  буфера  без  изменения  значения  можно

нажатием на «Х» в правой части окна.

4.4.1  Удаление объекта с карты

Для  удаления  объекта  с  карты  пользователю  необходимо  выбрать

объект,  поставив  отметку  рядом  с  названием  объекта,  и  нажать  на  кнопку
«Удалить».

Таким  образом  могут  быть  удалены  несколько  или  все  объекты

пользователя.

4.4.2  Присвоение объекту имени

Список  добавленных  пользователем  объектов,  отображающийся  в

нижней  части  панели  «Рисование»  содержит  названия  объектов.  По
умолчанию  название  содержит  вид  добавленного  объекта  (точка,  линия,
полигон) и его порядковый номер. Нажав на название объекта, присвоенное
по  умолчанию,  пользователь  может  задать  произвольное  название
добавленному объекту.

4.4.3  Сохранение объекта/объектов в файл в формате KML

Добавленные объекты можно экспортировать в файл в формате KML.

Для этого пользователь должен выбрать инструмент «Выгрузить в kml»

,

расположенный на панели «Рисование».

Далее  откроется  стандартный  диалог  операционной  системы  для

сохранения файла. Пользователю будет необходимо изменить название файл
или оставить его предложенным по умолчанию, выбрать путь для сохранения
и подтвердить сохранение файла.

5  ИЗМЕРЕНИЯ

Веб-приложение ПКК позволяет пользователю измерять длину линии и

площадь полигона, указанных пользователем на карте.

Измерения  выполняются  в  геодезических  координатах  на  сфероиде

WGS84.

Для  выполнения  измерения  пользователь  должен  выбрать  инструмент

«Измерения»

, расположенный на панели инструментов.



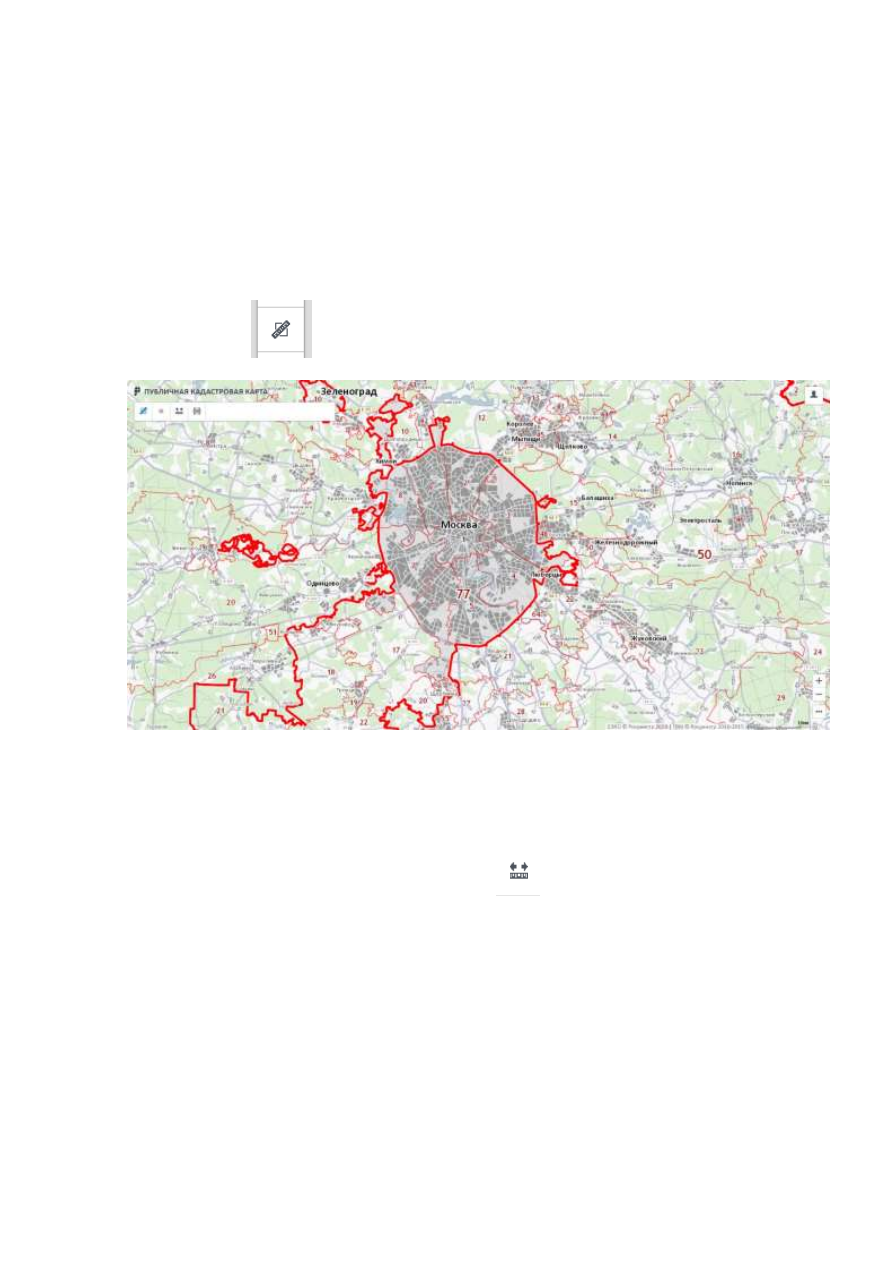

Рисунок 19. Панель инструментов «Измерение»

5.1  Измерение длины линии

Для выполнения измерения длины линии пользователь должен выбрать

инструмент  «Измерить  расстояние»

,  расположенный  на  панели

«Измерения»,  после  чего  щелчком  левой  кнопки  мыши  указать  на  карте
начальную и промежуточные точки линии и двойным щелчком левой кнопки
мыши конечную точку линии. При добавлении каждой промежуточной точки
длина  построенной  линии  и  количество  точек  отображаются  в  окне,
расположенном  возле  добавленной  точки.  После  завершения  построения
линии, длина линии и количество точек отображаются в окне возле конечной
точки  линии.  Так  же,  промежуточные  и  конечный  результат  измерений
отображаются на панели «Измерения».

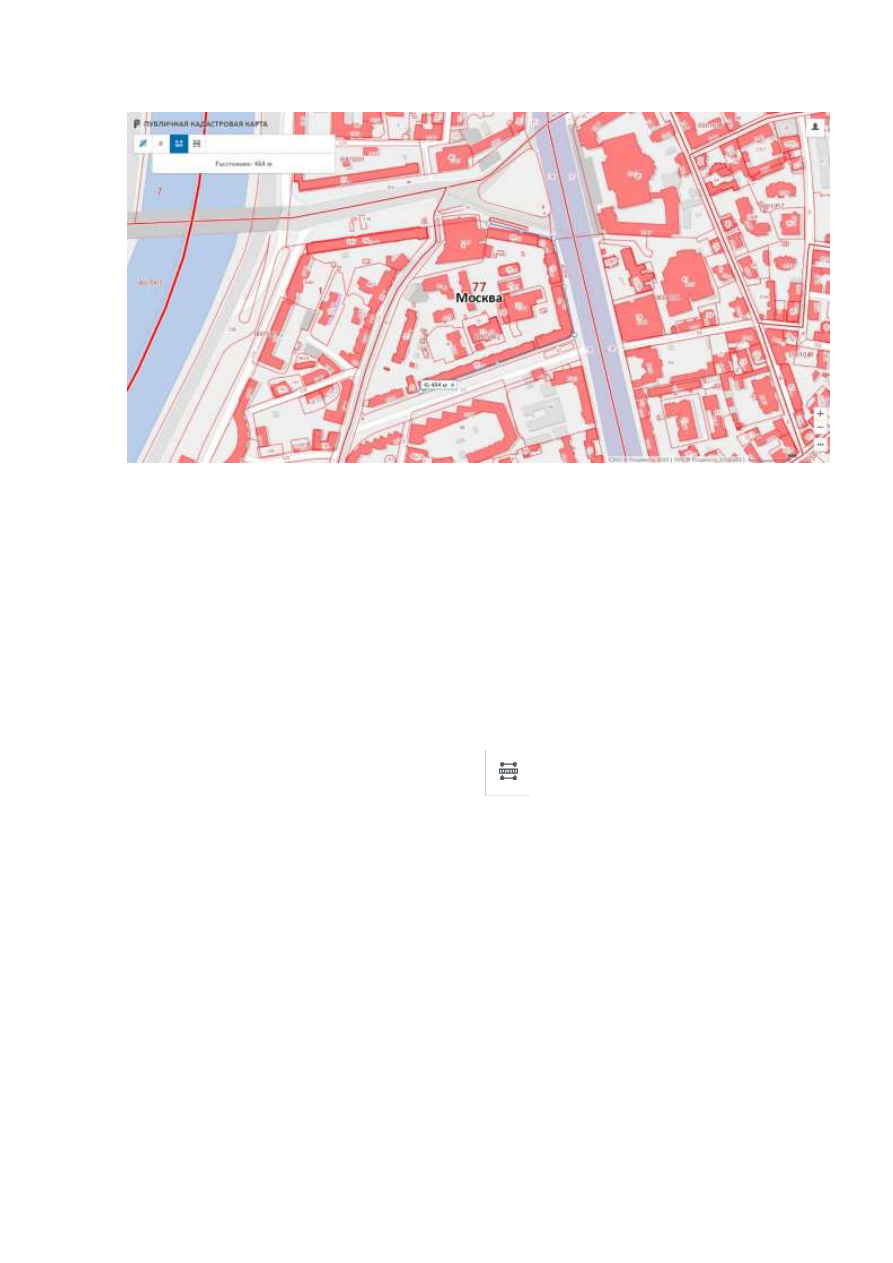

Рисунок 20. Измерение длины линии

Удалить  построенную  линию  и  результат  измерений  пользователь

может,  нажав  на  кнопку  «Х»  в  правой  части  окна,  содержащего  результат
измерения.

При  проведении  нового  измерения,  построенная  ранее  линия

автоматически удаляется с карты.

5.2  Измерение площади полигона

Для выполнения измерения длины линии пользователь должен выбрать

инструмент  «Измерить  площадь»

,  расположенный  на  панели

«Измерения»,  после  чего  щелчком  левой  кнопки  мыши  указать  на  карте
начальную  и  промежуточные  точки  вершин  измеряемого  полигона  и
двойным  щелчком  левой  кнопки  мыши  конечную  точку  полигона.  При
добавлении  каждой  промежуточной  точки  площадь  и  количество  точек
отображаются  в  окне,  расположенном  возле  добавленной  точки.  После
завершения  построения  полигона,  площадь  полигона  и  количество  вершин
полигона  отображаются  в  окне  возле  конечной  точки  линии.  Так  же,
промежуточные  и  конечный  результат  измерений  отображаются  на  панели
«Измерения».

Удалить  построенный  полигон  и  результат  измерений  пользователь

может,  нажав  на  кнопку  «Х»  в  правой  части  окна,  содержащего  результат
измерения.

При  проведении  нового  измерения,  построенный  ранее  полигон

автоматически удаляется с карты.

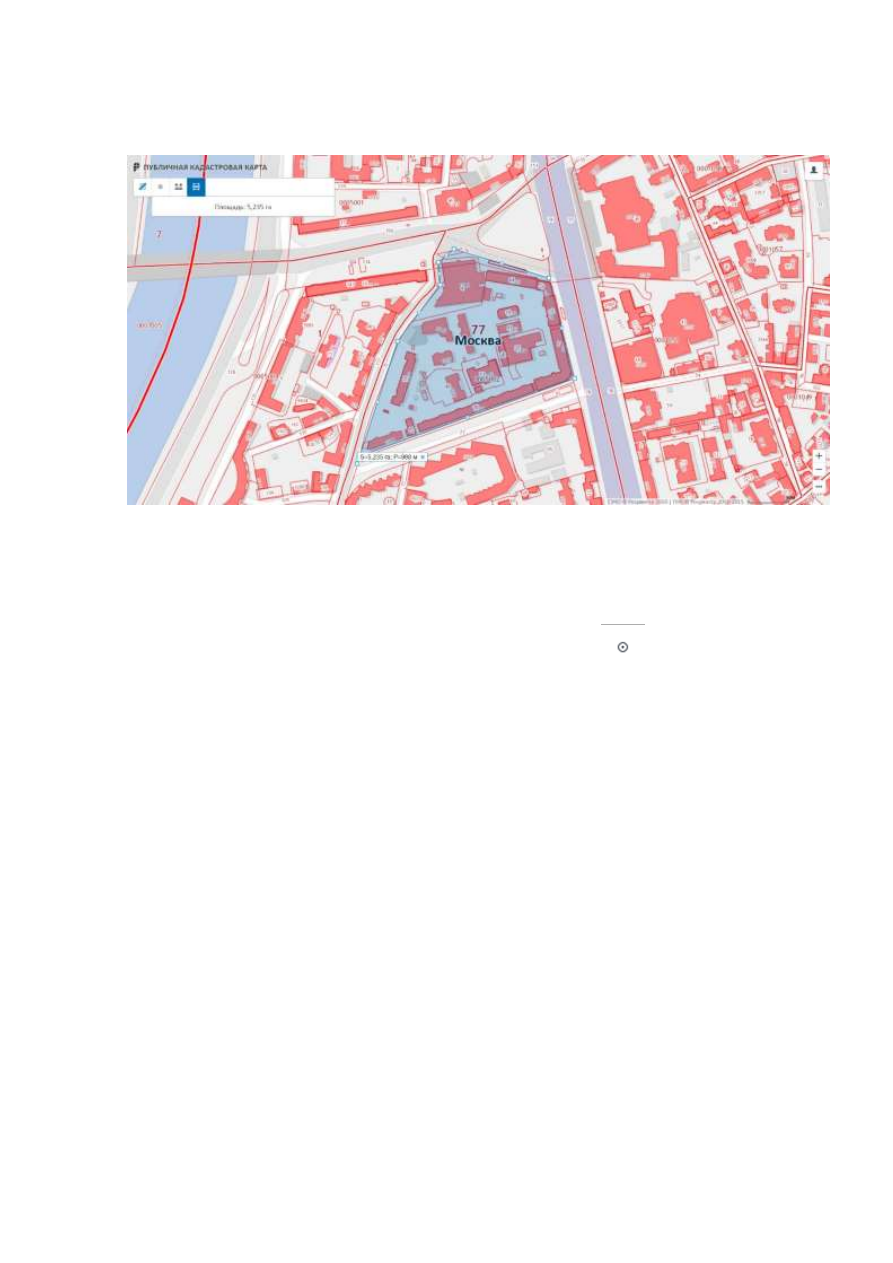

Рисунок 21. Измерение площади полигона

5.3  Получение координат точки

Для  получения  координат  выбранной  точки  пользователь  должен

выбрать инструмент «Показать координату точки»

, расположенный на

панели  «Измерения»,  после  чего  щелчком  левой  кнопки  мыши  указать  на
карте  необходимую  точку.  Координаты  указанной  точки  отображаются  в
окне возле нее, а так же на панели «Измерения».

Удалить  значение  координат  точки  пользователь  может,  нажав  на

кнопку «Х»  в правой части окна, содержащего координаты.

При  определении  координат  новой  точки,  указанная  ранее  точка

автоматически удаляется с карты.

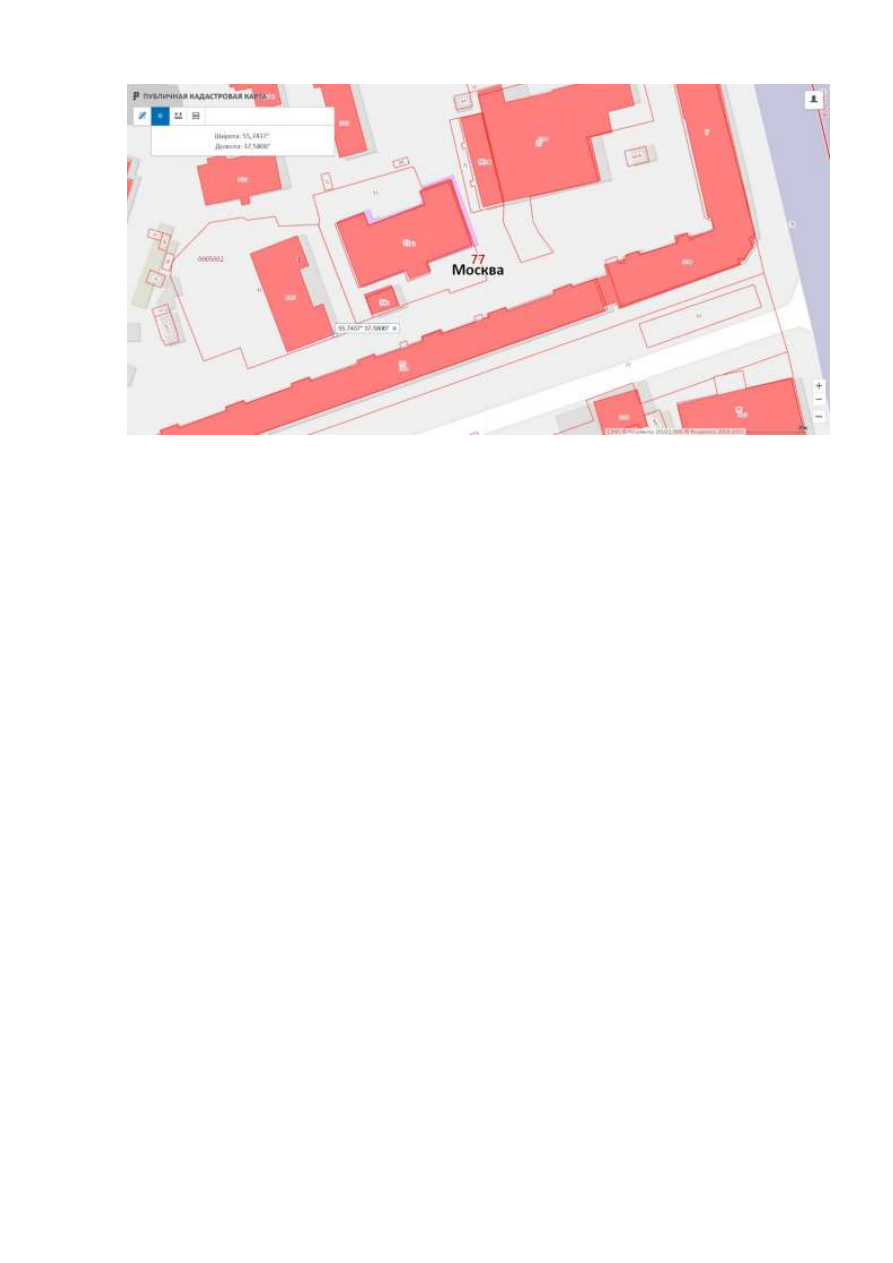

Рисунок 22. Получение координат точки
