Лифты пассажирские электрические OTIS 1000R. Руководство по эксплуатации (номер RAA26.00) - часть 2

1.6. Комплексное опробование и обкатка лифта

1.6.1. Комплексное опробование и обкатку лифта производить после выполнения строительно-отделочных и регулировочных работ.

1.6.2. Эта часть работы включает в себя проверку работоспособности лифта, взаимодействия узлов и механизмов во всех предусмотренных режимах, балансировку кабины с противовесом, проверку работы электроаппаратуры.

1.6.3. После проведения комплексного опробования и проверки работы электросхемы производиться обкатка лифта. Обкатка производится с номинальной загрузкой кабины.

1.6.4. В процессе обкатки движение кабины должно осуществляться с остановками по всем этажам как снизу вверх, так и сверху вниз.

1.6.5. Цикл с остановками по этажам должен чередоваться с транзитным циклом движения кабины между крайними остановками.

1.6.6. Непрерывность работы лифта в указанных режимах не должна превышать 8-10 мин., после чего в работе лифта должна быть сделана пауза на 2 - 3 мин. Всего за время обкатки должно быть выполнено 12-15 чередующихся циклов.

1.6.7. После обкатки необходимо убедиться в отсутствии течи масла из редуктора, проверить состояние стыков направляющих, башмаки кабины и противовеса, а также произвести ревизию крепежа кронштейнов, направляющих, каркасов кабины и противовеса, лебедки и другого оборудования.

2. УСЛОВИЯ И ТРЕБОВАНИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ЛИФТА.

2.1. Введение

2.1.1. Настоящее Руководство содержит указания, необходимые для правильной

эксплуатации электрических пассажирских лифтов Otis 2000R и Otis 1000R.

2.1.2. Руководство предназначено для специалистов, обученных и аттестованных в соответствии с требованиями "Правил устройства и безопасной эксплуатации лифтов". Эти специалисты должны пройти повышение квалификации по лифтам модели Otis 2000R производства ООО ОТИС Лифт.

2.1.3. Помимо настоящего руководства при эксплуатации лифта следует

руководствоваться следующими документами:

- "Инструкцией по эксплуатации и монтажу лебедки 140VAT";

- "Инструкцией по эксплуатации и монтажу лебедки 13VTR";

- "Инструкцией по эксплуатации и монтажу лебедки 160VAT";

- "Инструкция по монтажу, пуску и наладке. Система управления MCS 220";

- "Инструкция по монтажу, пуску и наладке. Привод дверей 9550.

- Инструкция по монтажу, наладке и техническому обслуживанию складчатых дверей кабины "FERMATOR"

- Сопроводительной документацией, поставляемой с лифтом;

- "Правилами устройства и безопасной эксплуатации лифтов";

- "Правилами устройства электроустановок";

- "Правилами эксплуатации электроустановок потребителей";

- "Правилами техники безопасности при эксплуатации электроустановок потребителей"; 2.2.Общие указания

2.2.1. Перед вводом в эксплуатацию лифт подлежит регистрации в органе Госгортехнадзора и полному техническому освидетельствованию в соответствии с разделом 10 ПУБЭЛ.

2.2.2. Эксплуатирующая организация (Владелец лифта) обеспечивает содержание лифта в исправном состоянии и его безопасную эксплуатацию путем организации надлежащего обслуживания и ремонта в соответствии с разделом 12 ПУБЭЛ.

2.2.3.Техническое обслуживание и осмотр лифта должны выполняться в соответствии с производственными инструкциями обслуживающего персонала и настоящей инструкцией.

2.2.4.Порядок и объем работы по проверке технического состояния и выполнению технического обслуживания лифта приведен в настоящей инструкции.

2.3. Указания мер безопасности.

2.3.1. Работы по осмотру и техническому обслуживанию лифта должны производиться при строгом соблюдении мер безопасности, изложенных в производственных инструкциях обслуживающего персонала и инструкциях по технике безопасности, действующих в организации, эксплуатирующей лифт.

2.3.2. К эксплуатации допускается только исправный и прошедший техническое освидетельствование лифт. В паспорте лифта должна быть запись инспектора Госгортехнадзора, разрешающая ввод его в эксплуатацию.

2.3.3. Перед проведением работ по осмотру и техническому обслуживанию лифта необходимо принять меры, исключающие ошибочный или внезапный пуск лифта или его механизмов.

2.3.4. Работы по техническому обслуживанию и ремонту лифта должны выполняться в соответствии с "Правилами устройства и безопасной эксплуатации лифтов" и "Инструкцией по охране труда электромеханика по лифтам", разрабатываемой специализированной организацией, выполняющей работы по техническому обслуживанию и ремонту лифта

2.3.5. Перемещение на кабине для производства работ в шахте разрешается только при управлении лифтом в режиме "РЕВИЗИЯ".

Во время движения персоналу, находящемуся на крыше кабины необходимо располагаться ближе к центру кабины, держась за ограждения на крыше кабины.

2.3.6. При обслуживании или ремонте контроллера, а также при управлении лифта с поста ERO должны использоваться средства, предохраняющие от поражения электрическим током (диэлектрические коврики). При техническом обслуживании вводного устройства обслуживающий персонал должен использовать диэлектрические перчатки.

2.3.7. Перед проведением работ, связанных с техническим обслуживанием электрооборудования и электроаппаратуры, необходимо отключить вводное устройство (автоматический выключатель силовой цепи) и запереть его на замок.

На все время работ на главном выключателе должен быть вывешен плакат:

”НЕ ВКЛЮЧАТЬ, РАБОТАЮТ ЛЮДИ”.

2.3.8. Перед работой в приямке необходимо проверить исправность блокировочных выключателей двери шахты нижнего этажа. Работы в приямке должны проводиться при открытой двери шахты нижнего этажа, при выключенном в приямке выключателе цепей управления и установленном на проем двери ограждении или охране открытого проема двери. При этом должен быть вывешен плакат:

"ПРОСЬБА ИЗВИНИТЬ, ПРОИЗВОДИТСЯ ПЛАНОВОЕ ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ".

2.3.9. После переключения лифта в режим "Управление из машинного помещения ” и до начала работы в этом режиме проверить и убедиться, что все двери шахты закрыты и заперты.

2.3.10. Перемещение кабины вручную производить только при отключенном вводном устройстве.

2.3.11. Контроллер должен быть всегда заперт, за исключением времени, когда проводятся работы в контроллере.

2.3.12. Перед началом работ, связанных с заменой деталей тормоза или его регулировкой, установить противовес на упоры. При этом кабина не должна быть загружена.

2.3.13. Замену, перепасовку тяговых канатов и работы, сопровождающиеся снятием канатов с канатоведущего шкива или разборкой лебедки, производить после установки противовеса на упоры, посадки кабины на ловители в верхней части шахты и дополнительной строповки кабины за верхнюю балку с использованием необходимых чалочных средств.

2.3.14. При эксплуатации ЗАПРЕЩАЕТСЯ:

- выводить из действия предохранительные и блокировочные устройства;

- производить пуск лифта путем непосредственного воздействия на аппараты, подающие напряжение на электродвигатель;

- пользоваться неисправным инструментом и приспособлениями, а также неисправными защитными и предохранительными средствами;

- подключать к цепям управления лифтом электроинструмент, лампы освещения или другие электрические приборы, за исключением измерительных;

- пользоваться переносными лампами на напряжение более 42 В;

- производить техническое обслуживание или ремонт электрооборудования и электроаппаратуры, находящихся под напряжением;

- выполнять работы с крыши кабины во время ее движения;

- оставлять открытыми двери шахты при отсутствии кабины на этаже;

- высовываться за габариты движущейся кабины;

- находиться людям в кабине при динамическом испытании лифта;

- находиться в шахте и приямке без защитных касок;

- проводить одновременно работы в двух уровнях: на кабине и в приямке

- спускаться и подниматься по конструкциям шахты и по тяговым канатам;

- оставлять после работы на крыше кабины горючесмазочные материалы, ветошь, инструмент, запчасти;

- транспортировать легковоспламеняющиеся и горючие жидкости бытового назначения не в герметически закупоренной таре в объеме более двух литров;

- курить в кабине и шахте лифта.

2.3.15. Эвакуация пассажиров из кабины в случае остановки ее ме>еду этажами должна проводиться в соответствии с пунктом 2.9. настоящего Руководства.

2.4. Подготовка к работе

Внимание: В лифте с блоком OVF20 включение вводного устройства допускается только при не горящем светодиоде красного цвета, установленном на лицевой крышке блока OVF20

2.4.1. Подготовка лифта к работе имеет целью проверить его техническое состояние и убедиться, что лифт исправен и может эксплуатироваться.

2.4.2. Подготовку лифта к работе выполнить при вводе лифта в эксплуатацию, после ремонтных работ на лифте, либо у лифта, бездействующего более 15 суток.

2.4.3. Подготовка лифта к работе должна проводиться электромехаником из числа персонала по обслуживанию лифта.

2.4.4. Результаты подготовки лифта к работе должны установленным порядком отражаться в журнале технического обслуживания.

2.4.5. Неисправности, обнаруженные при подготовке лифта к работе, должны быть устранены до начала пользования лифтом.

2.4.6. При подготовке лифта к работе необходимо:

- убедиться, что лифт отключен от питающей линии (вводное устройство выключено) и нажата кнопка "Стоп";

- проверить замки дверей шахты на всех этажах, для чего при отсутствии кабины на проверяемом этаже попытаться, находясь на этажной площадке, раздвинуть створки двери, если створки не раздвигаются, замок работает исправно;

- осмотреть размещенное в машинном помещении оборудование: лебедка, ограничитель скорости и электрооборудование не должны иметь механических повреждений, оборудование должно быть закреплено (болты и винты затянуты, сварные швы не должны иметь видимых разрушений);

- проверить уровень масла в редукторе - уровень масла должен быть между рисками по маслоуказателю;

- осмотреть контроллер, визуально убедиться в исправном состоянии аппаратов, не должно быть поломок (сколов, трещин), убедиться в отсутствии обрывов проводов, незатянутых контактных соединений, коррозии, неплотного соединения соединителей;

- проверить заземление оборудования;

- включить вводное устройство и отжать кнопку "Стоп". Если кабина не находится на крайних остановках, то должен включиться режим коррекционного пробега: кабина автоматически направляется вверх или вниз до крайней остановки. После выполнения коррекционного пробега система управления лифтом готова к работе;

проверить лифт в работе в режиме "Управление из машинного помещения", для чего выключить микровыключатели привода дверей и вызовов в контроллере. Произвести пробные пуски лифта, нажав на аппарат управления "Вверх" или "Вниз" - кабина должна прийти в движение (движение возможно только при удержании аппарата управления). При опускании аппарата управления "Вверх” или "Вниз" кабина должна остановиться. Обратить внимание на правильность работы механизмов лебедки, оборудования контроллера, ограничителя скорости, проверить действие кнопки "Стоп" в контроллере, убедиться в отсутствии обрывов прядей канатов;

- проверить наличие и достаточность освещения в купе кабины, целостность ограждения купе, надежность крепления панели управления, правил пользования лифтом;

- проверить работу блокировочных выключателей дверей кабины и шахты на всех этажах. Для проверки, кабину направить с уровня одного этажа на другой и убедиться, что кабина начинает движение только после полного смыкания створок дверей кабины и шахты;

- проверить работу привода дверей: при нажатии кнопки приказа в кабине двери должны автоматически закрываться, при нажатии на кнопку вызова этажа, на котором находится кабина, двери должны автоматически открываться. Если в течение 3-5 секунд после открытия дверей в кабину никто не войдет, двери должны автоматически закрываться;

- при проверке кнопочного поста в кабине и вызывных постов на этажных площадках убедиться, что кабина приходит на тот этаж, куда была направлена или вызвана;

- проверить сигнализацию о регистрации приказа и вызова, исправность работы световых табло и освещения кабины - при нажатии на кнопку приказа или вызова должна загореться индикация их регистрации и гореть до прибытия кабины на данный этаж. При движении кабины на световых табло, установленных на основном посадочном этаже и в кабине должны загораться цифры, соответствующие этажу, проходимому кабиной, и стрелки, указывающие направление ее движения;

- проверить работу двусторонней связи из кабины с диспетчерским пунктом (при его наличии), а при его отсутствии - действие сигнализации вызова обслуживающего персонала:

при нахождении кабины на предпоследнем этаже с закрытыми дверями проверить срабатывание устройства безопасности PAIS. Открыть и через 3-4 секунды закрыть створку двери шахты на последнем этаже

2.4.7. Исходное положение лифта, подготовленного к работе:

- вводное устройство включено;

- автоматический выключатель привода дверей включен;

- рукоятка переключателя режимов работ установлена в положение "NORMAL”;

- кабина не загружена и находится на нижнем этаже;

- двери кабины и шахты закрыты и заперты;

- тормозная полумуфта зажата колодками тормоза;

2.5. Порядок работы

2.5.1. Порядок пользования.

25.1.1. При пользовании лифтом необходимо руководствоваться "Правилами

пользования лифтом", которые вывешены на основной посадочной площадке.

2.5.1.2. При необходимости владелец лифта может установленным порядком

разработать и утвердить дополнения к Правилам пользования лифтом, отражающие

особенности эксплуатации лифта с учетом местных условий. Дополнения не должны противоречить Правилам пользования лифтом и требованиям ПУБЭЛ.

2.5.1.3. Лифтер-оператор обязан прекратить пользование лифтом в случаях,

предусмотренных "Типовой инструкцией лифтера-оператора", вывесить табличку

"ЛИФТНЕ РАБОТАЕТ"

и сообщить электромеханику в случаях, если:

- кабина приходит в движение при открытых дверях кабины или шахты;

- отсутствует освещение кабины;

- двери могут быть открыты снаружи при отсутствии кабины на данном этаже без применения специального ключа;

- кабина вместо движения вверх движется вниз или наоборот;

- кабина не останавливается на этаже, на который направлена;

- точность автоматической остановки кабины более предусмотренной;

- произошел пробой изоляции на корпус - металлоконструкция лифта или корпуса электроаппаратов оказались под напряжением;

- появился необычный шум, стук, рывки, толчки при движении кабины, повреждение стенок купе, дверей, ощущается запах гари;

- не работает двусторонняя переговорная связь.

2.5.1.4. Лифтеру (оператору по диспетчерскому обслуживанию) запрещается:

- самостоятельно производить ремонт лифта и включать аппараты в контроллере;

- самостоятельно производить эвакуацию пассажиров из кабины;

- находиться на крыше кабины и спускаться в приямок.

2.5.2. Режимы работы.

2.5.2.1. Системой электропривода и автоматики предусмотрены следующие режимы работы:

- нормальная работа;

- управление из машинного помещения (управление с поста ERO);

- "Ревизия";

- пожарная опасность.

2.5.3. Режим “Нормальная работа".

2.5.3.1. Режим "Нормальная работа" - основной эксплуатационный режим для перевозки пассажиров и грузов

2.5.3.2. Управление движением кабины в режиме "Нормальная работа" осуществляют пассажиры, руководствуясь правилами пользования.

2.5.3.3. Для вызова кабины необходимо нажать кнопку вызывного поста на этаже.

Для отправки кабины - нажать кнопку требуемого этажа на кнопочном посту, расположенном в кабине.

Для экстренного открывания дверей в зоне точной остановки на кнопочном посту предусмотрена кнопка - "двери".

2.5.4. Режим "Управление из машинного помещения" (управление с поста ERO).

2.5.4.1. Режим "управление с поста ERO " предназначен для проверки работоспособности лифта и его испытаний. Также в этом режиме осуществляется движение кабины с

помощью электродвигателя после срабатывания концевых выключателей, выключателя ловителей, ограничителя скорости.

2.5.4.2. При включении блока ERO, исключается действие кнопок приказа и вызова, привода дверей.

2.5.4.3. Для движения кабины вверх - нажать кнопку "вверх", для движения кабины вниз -нажать кнопку "вниз". Замедление и остановка кабины на крайних этажах осуществляется автоматически. При нажатии на кнопку "стоп" кабина останавливается в любом месте шахты.

2.5.4.4. Для снятия кабины с ловителей или с концевых выключателей, а также подъема кабины с буферов необходимо: нажать на кнопку "стоп" в контроллере, переключатель перевести в положение - "инспекция", отжать кнопку "стоп" и затем нажать на кнопку "вверх" или "вниз" - кабина начинает движение на малой скорости.

2.5.5. Режим "Ревизия".

2.5.5.1. Режим "Ревизия" предназначен для проведения регламентных работ с крыши кабины кнопками поста ревизии.

2.5.5.2. Для перевода лифта в режим "Ревизии" необходимо рукоятку переключателя режимов работ на крыше кабины установить в положение "инспекция".

2.5.5.3. Движение кабины в режиме "Ревизия" происходит на малой скорости.

Для движения кабины необходимо нажать и удерживать кнопки "ревизии" и "вверх" или "ревизии" и "вниз" на посту ревизии.

Для прекращения движения отпустить кнопки; в зоне крайних этажей кабина останавливается автоматически, даже при нажатых кнопках на посту ревизии.

Остановку кабины разрешается, при необходимости, производить воздействием на кнопку "стоп" поста ревизии.

2.5.6. Режим "Пожарная опасность".

2.5.6.1. Режим "Пожарная опасность" предназначен для эвакуации пассажиров, находящихся в кабине при получении сигнала пожарной опасности от системы противопожарной защиты здания при работе лифта в нормальном режиме.

2.5.6.2. В режим пожарной опасности лифт переводится автоматически при получении соответствующего сигнала, поступающего в цепь управления лифтом из системы противопожарной защиты здания, при работе лифта в режиме "Нормальная работа".

2.5.6.4. При поступлении сигнала "Пожарная опасность" кабина лифта (порожняя или с пассажирами), независимо от направления движения, принудительно направляется на основной посадочный этаж без выполнения зарегистрированных приказов и вызовов.

По прибытии кабины на основной посадочный этаж двери кабины и шахты открываются и остаются открытыми после освобождения кабины пассажирами, аппараты управления и сигнализации отключаются от источников питания, за исключением световых табло, установленных на основном посадочном этаже и в кабине.

2.5.6,4. Перевод лифта из режима "Пожарная опасность" в режим нормальной работы осуществляется из машинного помещения отключением-включением вводного устройства.

2.5.7. Перемещение кабины вручную используется для:

- подъема (спуска) кабины на уровень нижней (верхней) остановки в случае переспуска (переподъема) кабины и срабатывания концевого выключателя;

- доставки кабины с пассажирами до ближайшего этажа при невозможности пуска ее от кнопок приказа;

- установки кабины на требуемых уровнях для проведения работ в шахте;

- получения ослабления ветвей тяговых канатов, идущих на кабину и противовес.

2.6. Проверка технического состояния.

Проверку технического состояния проводить согласно "Руководства по техническому обслуживанию лифтов".

2.6.1 Обслуживание лифта осуществляется лифтером и включает в себя проведение ежесменных осмотров лифта

2.6.2.Осмотры лифтов, оборудованных диспетчерским контролем за их работой, могут проводиться с иной цикличностью, согласованной органом Госгортехнадзора.

2.6.3. Ежесменный осмотр лифта должен производиться в начале смены, а при обслуживании группы лифтов в течение смены.

2.6.4. Результаты ежесменного осмотра должны заноситься в журнал приема-сдачи смен и заверяться подписью проводившего осмотр. Неисправности, выявленные при проведении ежесменного осмотра, должны быть устранены; до их устранения пользование лифтом запрещено.

2.6.5. По согласованию с Госгортехнадзором РФ или ведомственной инспекцией технадзора (котлонадзора) для поднадзорных ей объектов вместо ежесменного осмотра могут проводиться осмотры с иной периодичностью.

2.6.6. Содержание и методика проведения ежесменного осмотра, порядок проведения работ, технические требования, предъявляемые к лифту, указаны в таблице 1.

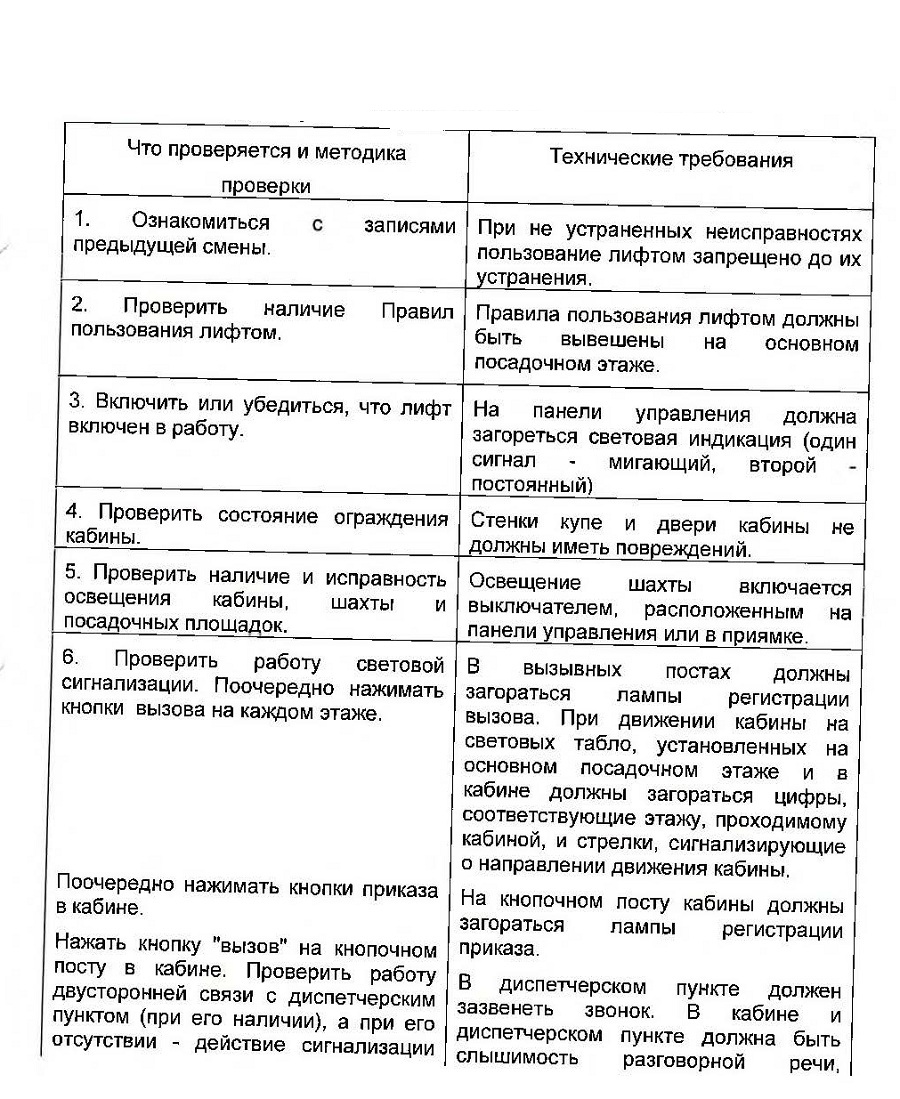

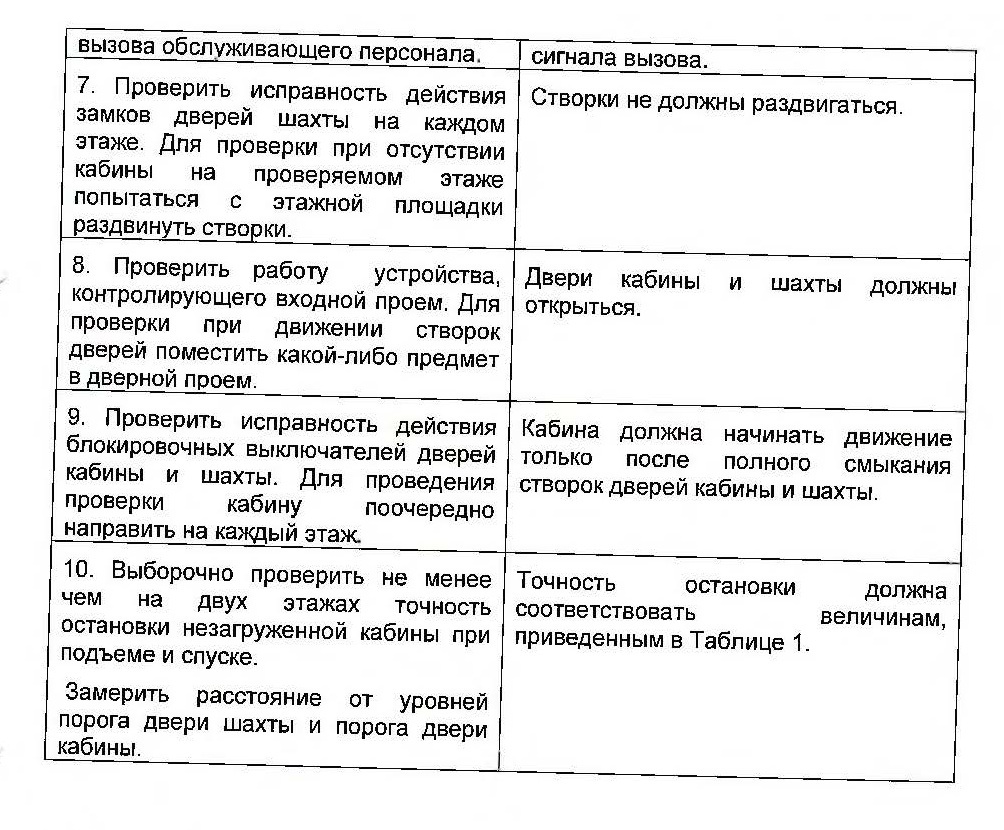

Таблица 1

ПЕРЕЧЕНЬ основных проверок ежесменного осмотра лифта

2.6.7. При положительных результатах ежесменного осмотра привести лифт в исходное положение.

ВНИМАНИЕ! Неисправный лифт к пользованию не допускается.

2.7. Возможные неисправности и методы их устранения.

Перечень возможных неисправностей приведен в таблице 3.

Отдельные отказы в работе лифта могут возникнуть из-за разрыва участков цепей управления, состоящих из контактов выключателей, контролирующих работу элементов лифта, либо из-за неисправности самих элементов.

При поиске неисправностей запрещается применение контрольной лампы накаливания. Таблица 3

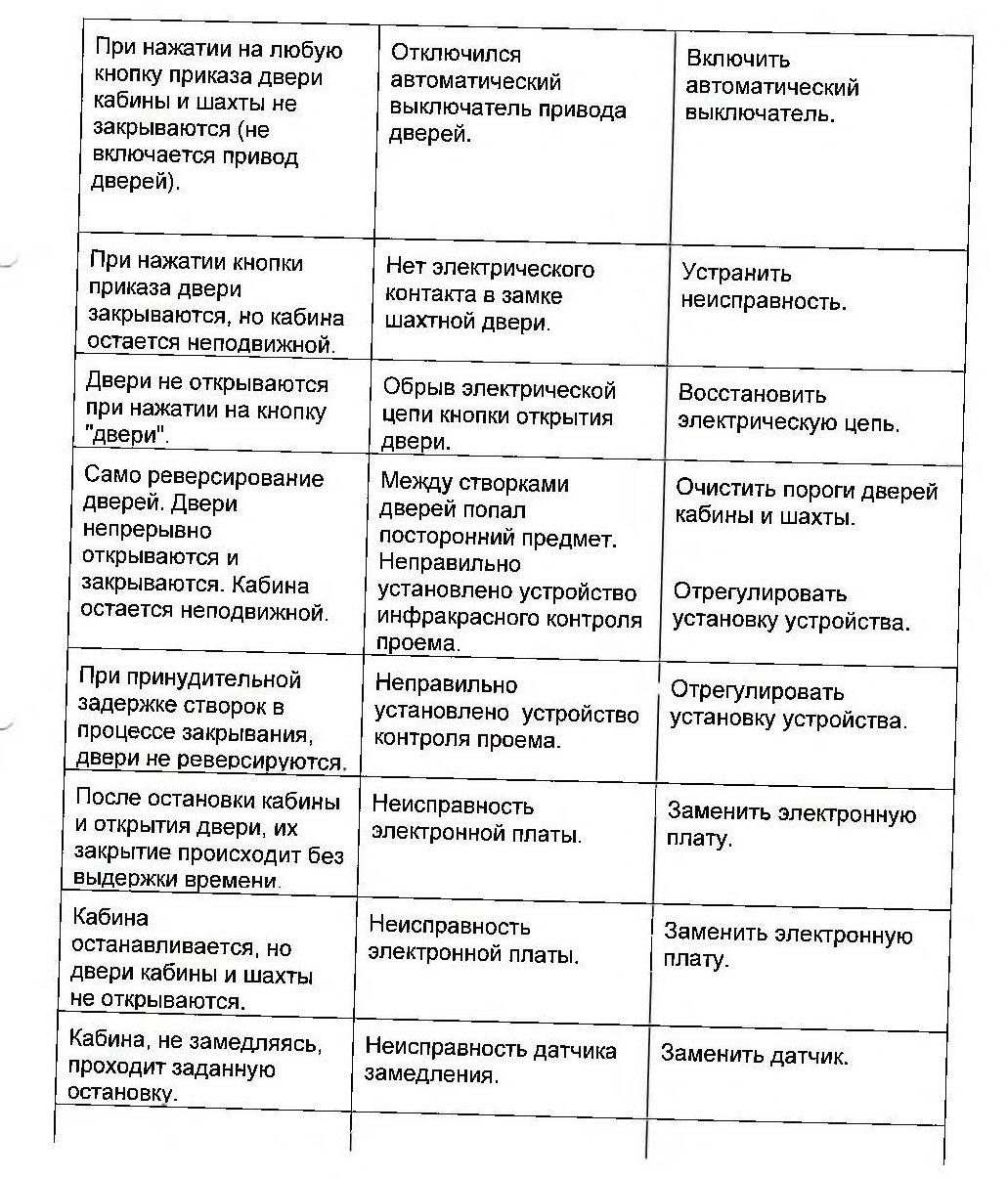

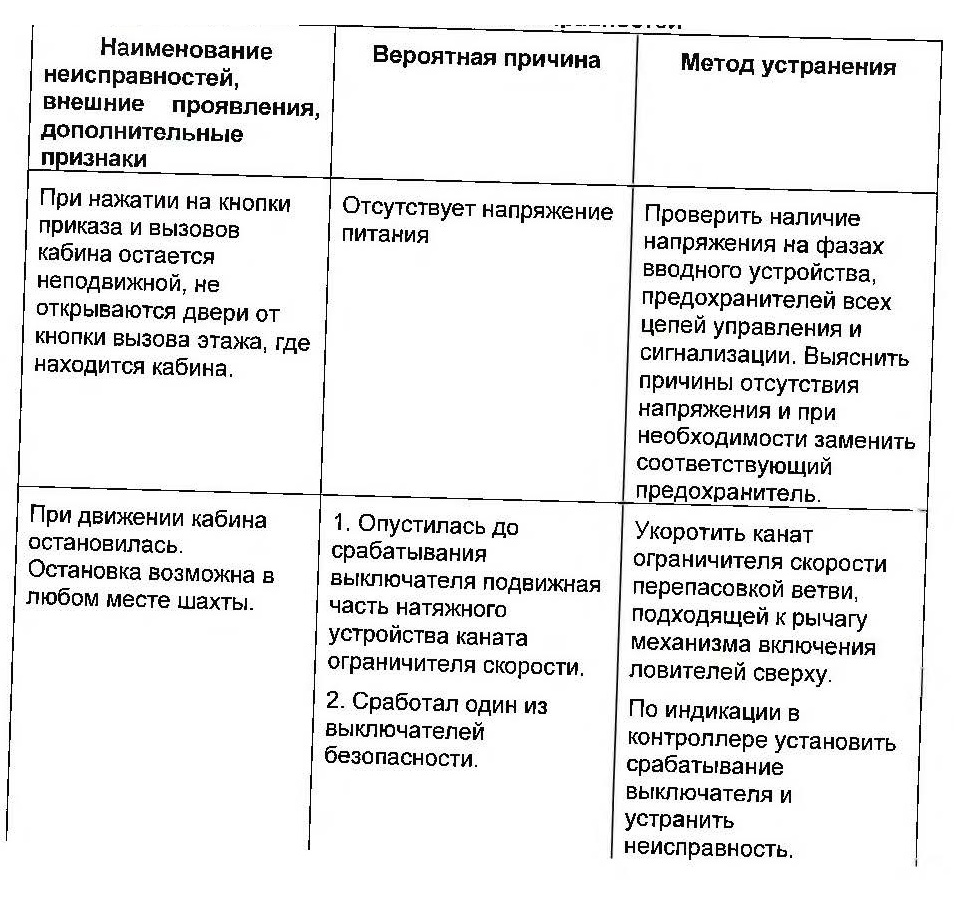

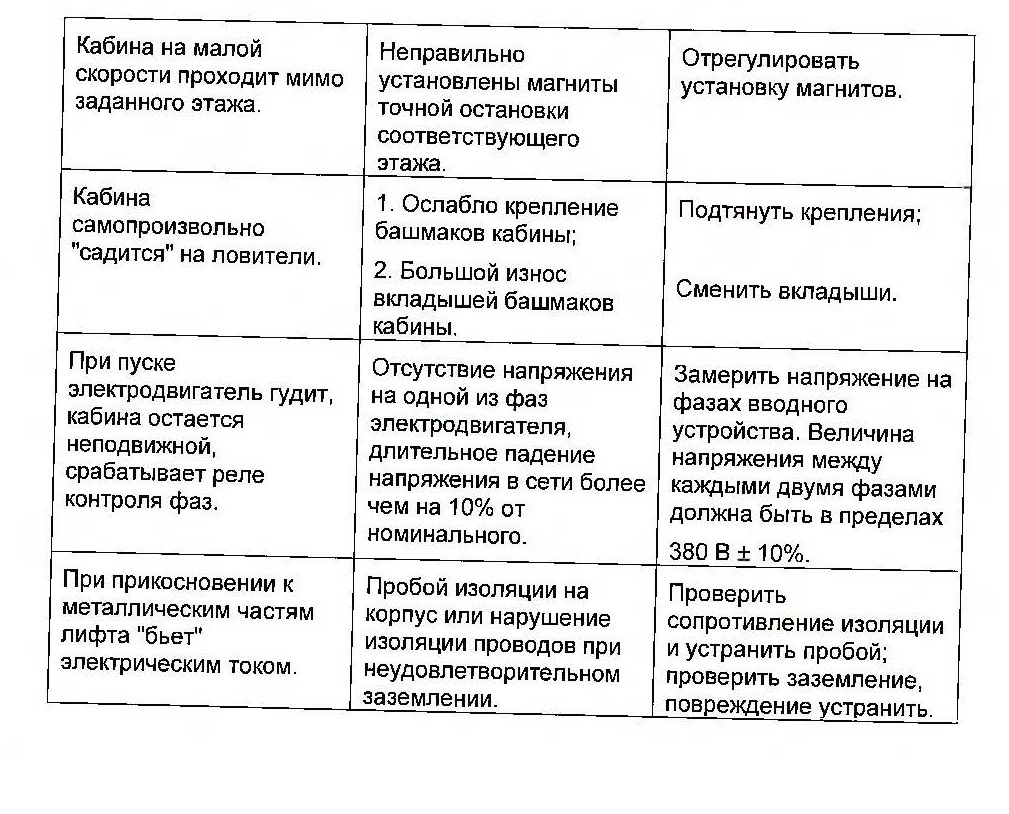

ПЕРЕЧЕНЬ возможных неисправностей

2.8. Техническое обслуживание.

2.8.1. Виды и периодичность технического обслуживания.

2.8.1.1. В период эксплуатации лифт должен подвергаться техническому обслуживанию. Для лифта принята система планово-предупредительных ремонтов, включающая в себя:

а) систему технического обслуживания, состоящую из:

- периодических осмотров;

- текущих ремонтов;

- аварийно-технического обслуживания;

б) систему восстановления ресурса лифта, состоящую из:

-капитального ремонта (замены оборудования);

- модернизации при эксплуатации.

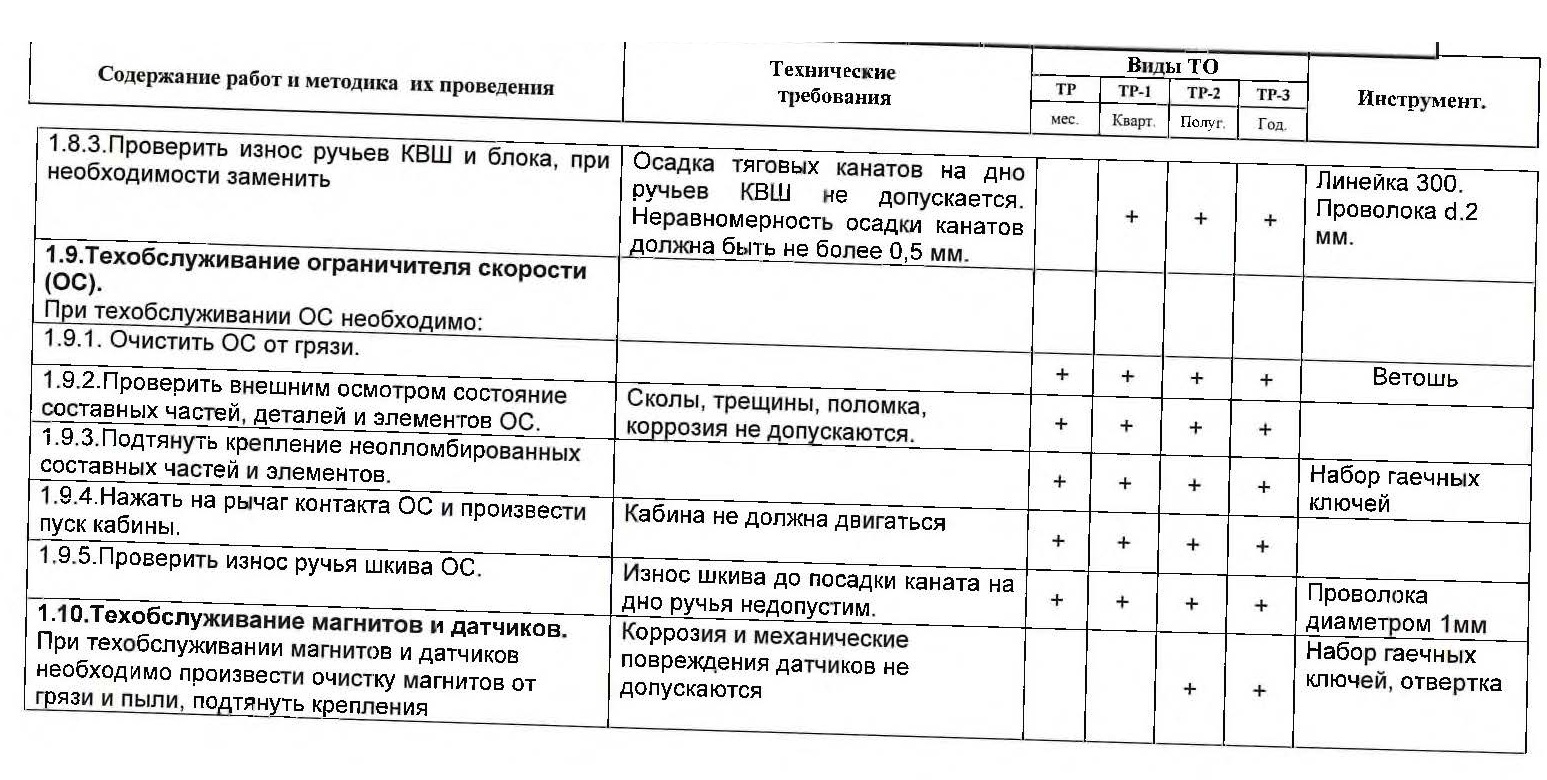

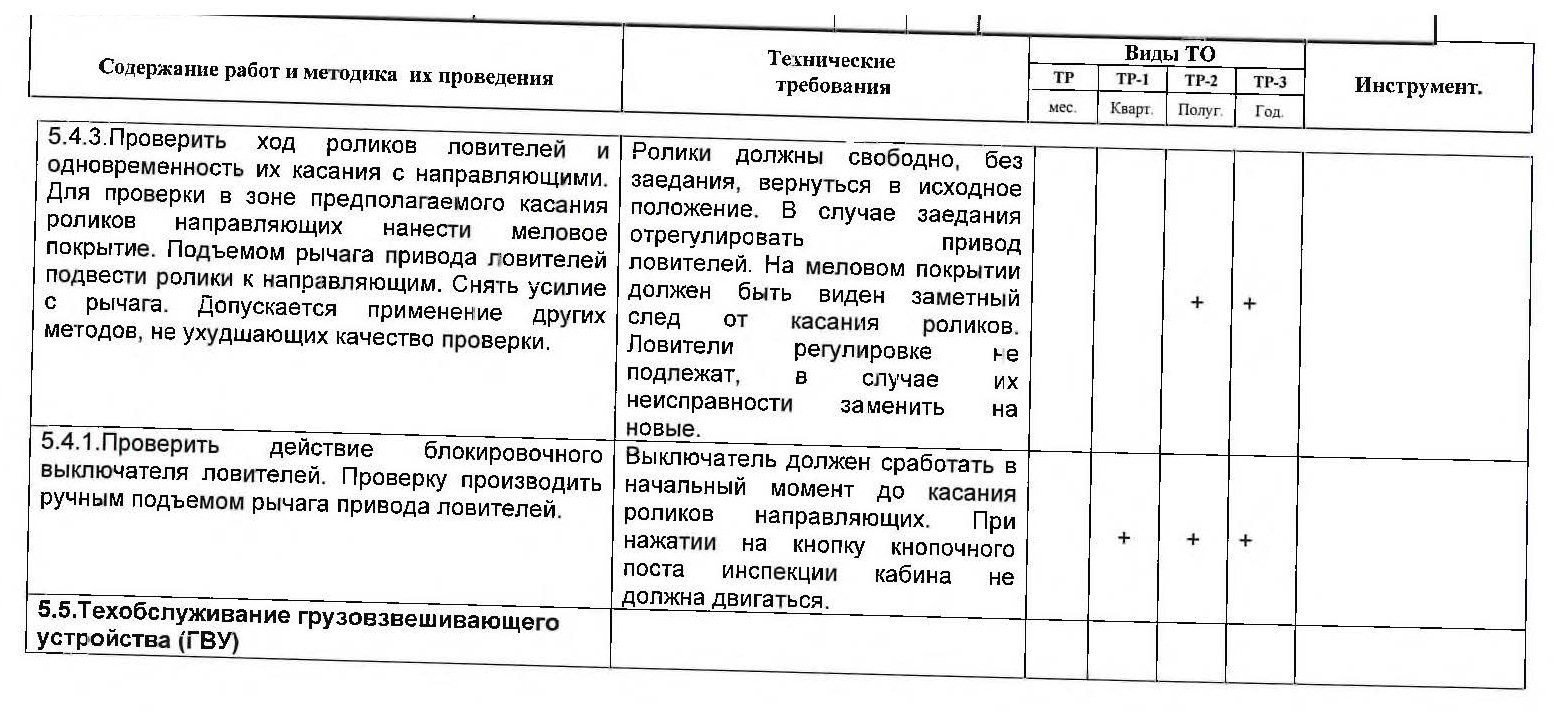

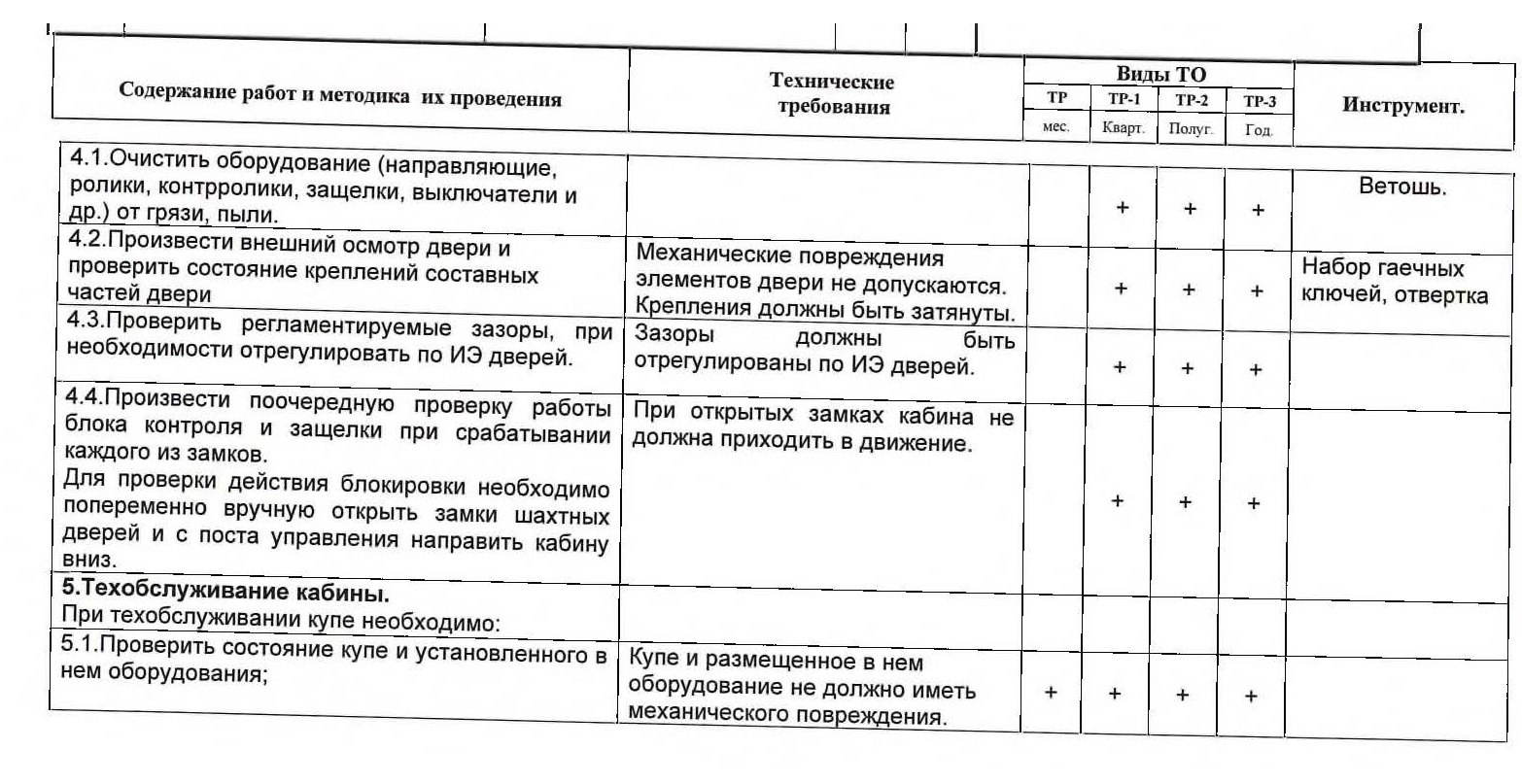

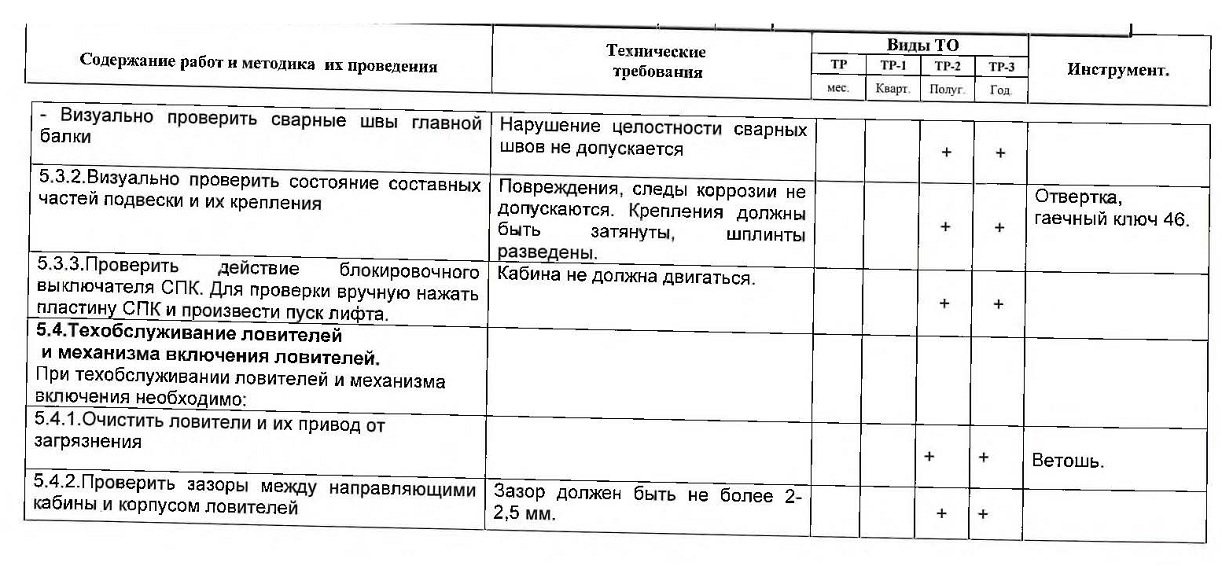

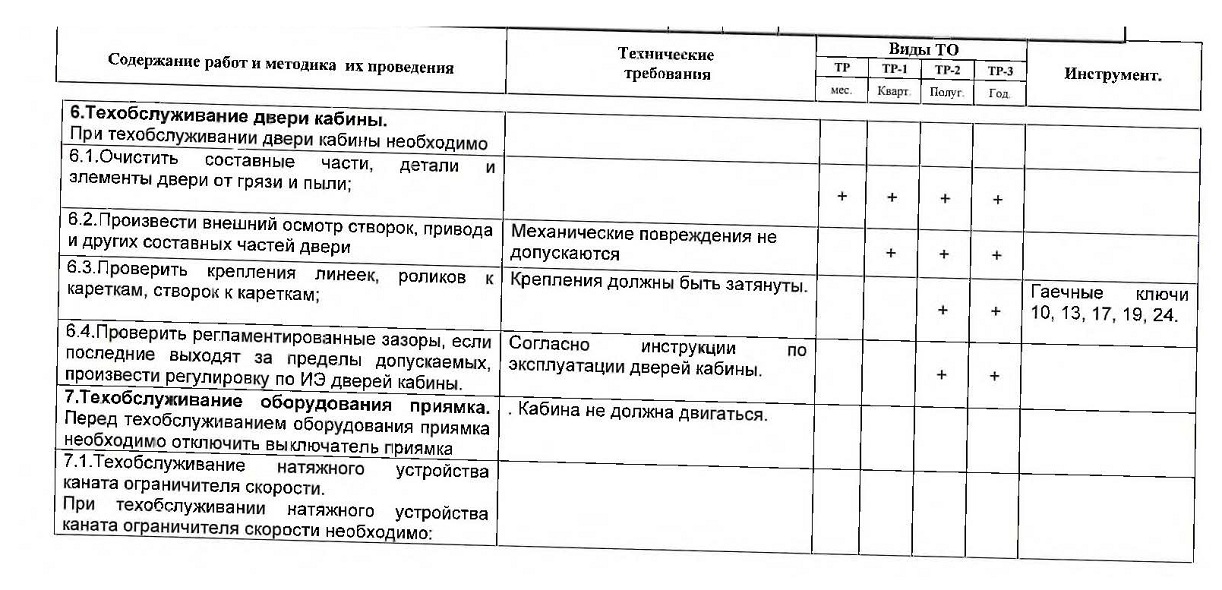

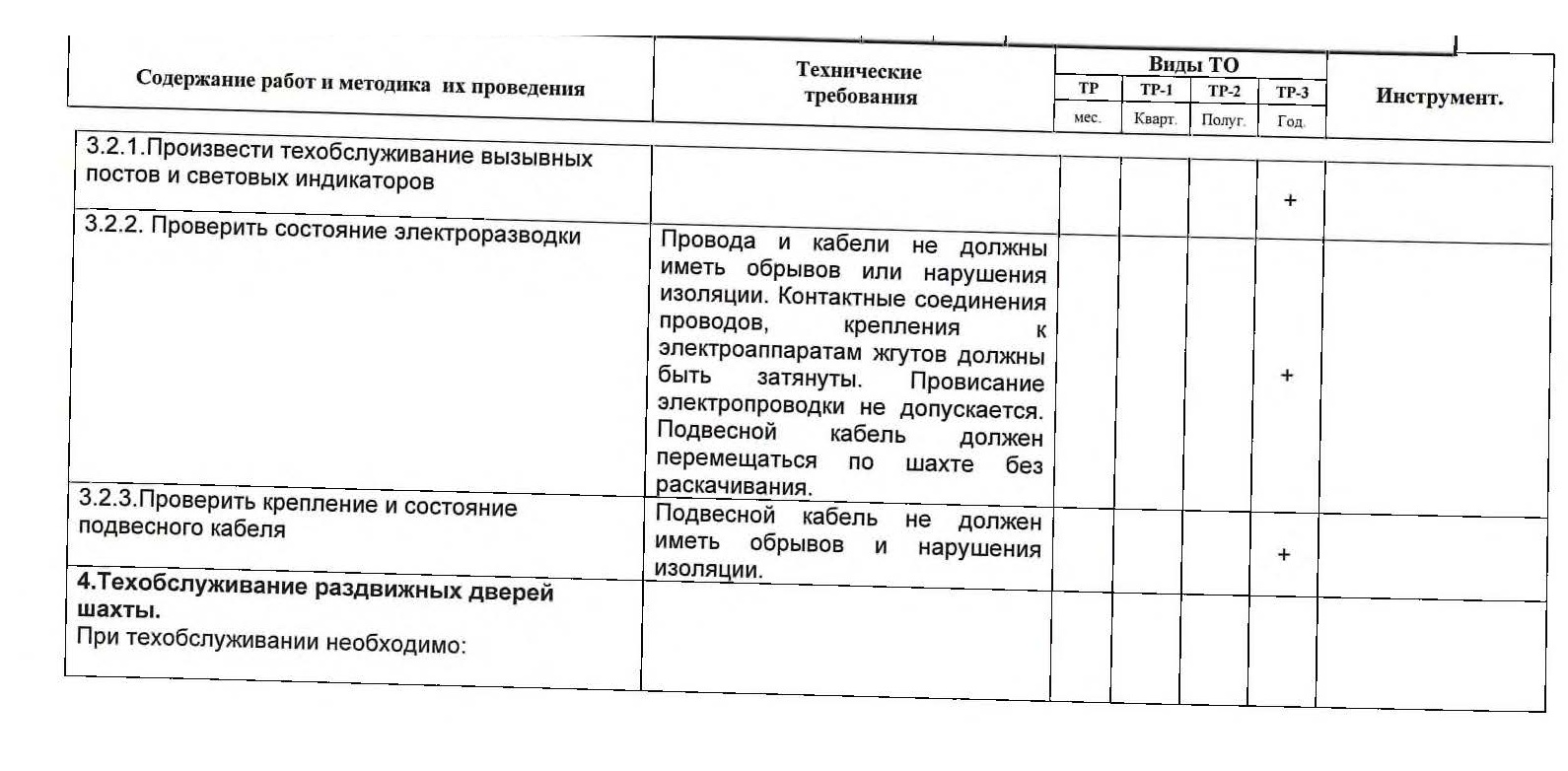

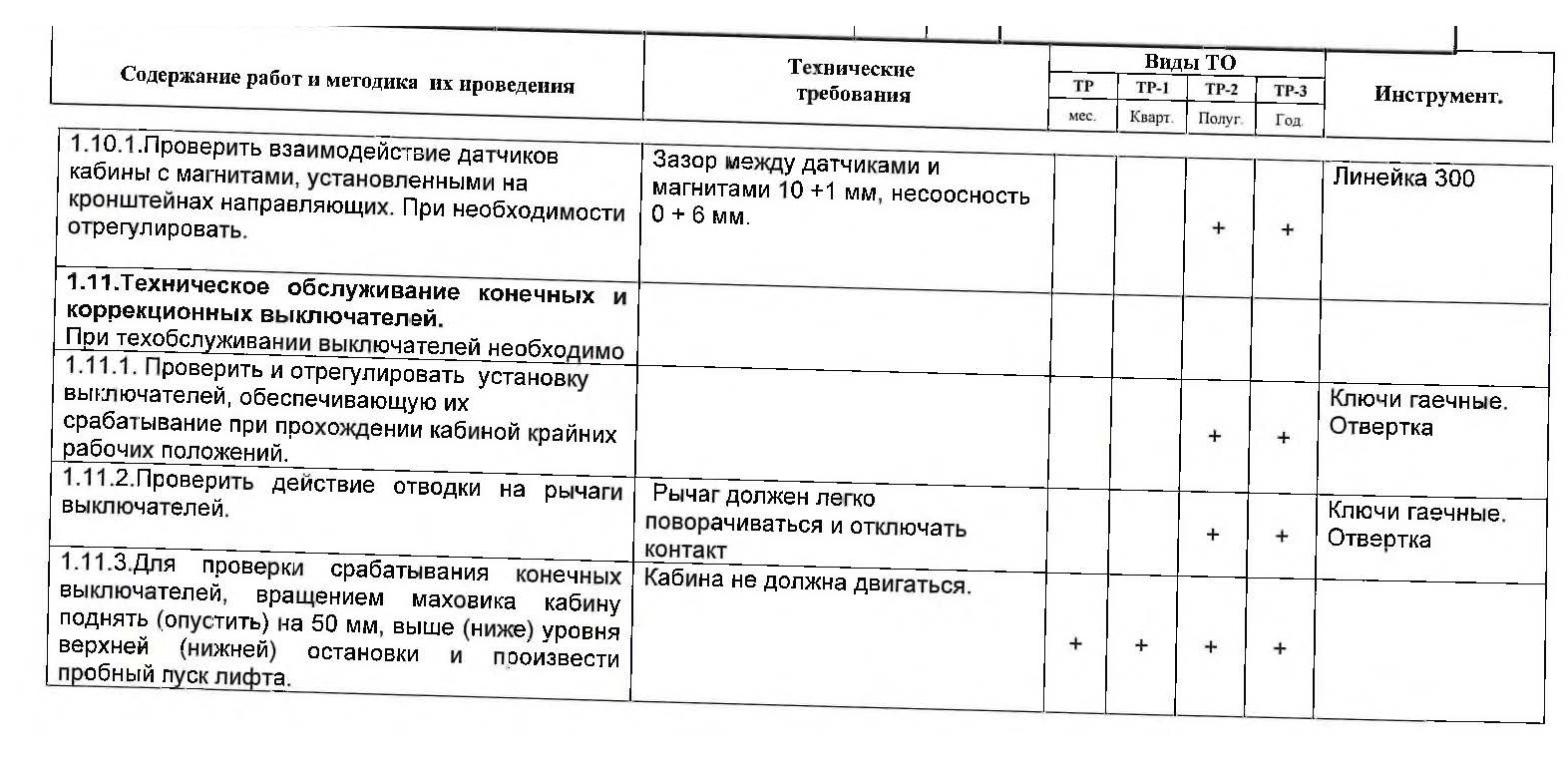

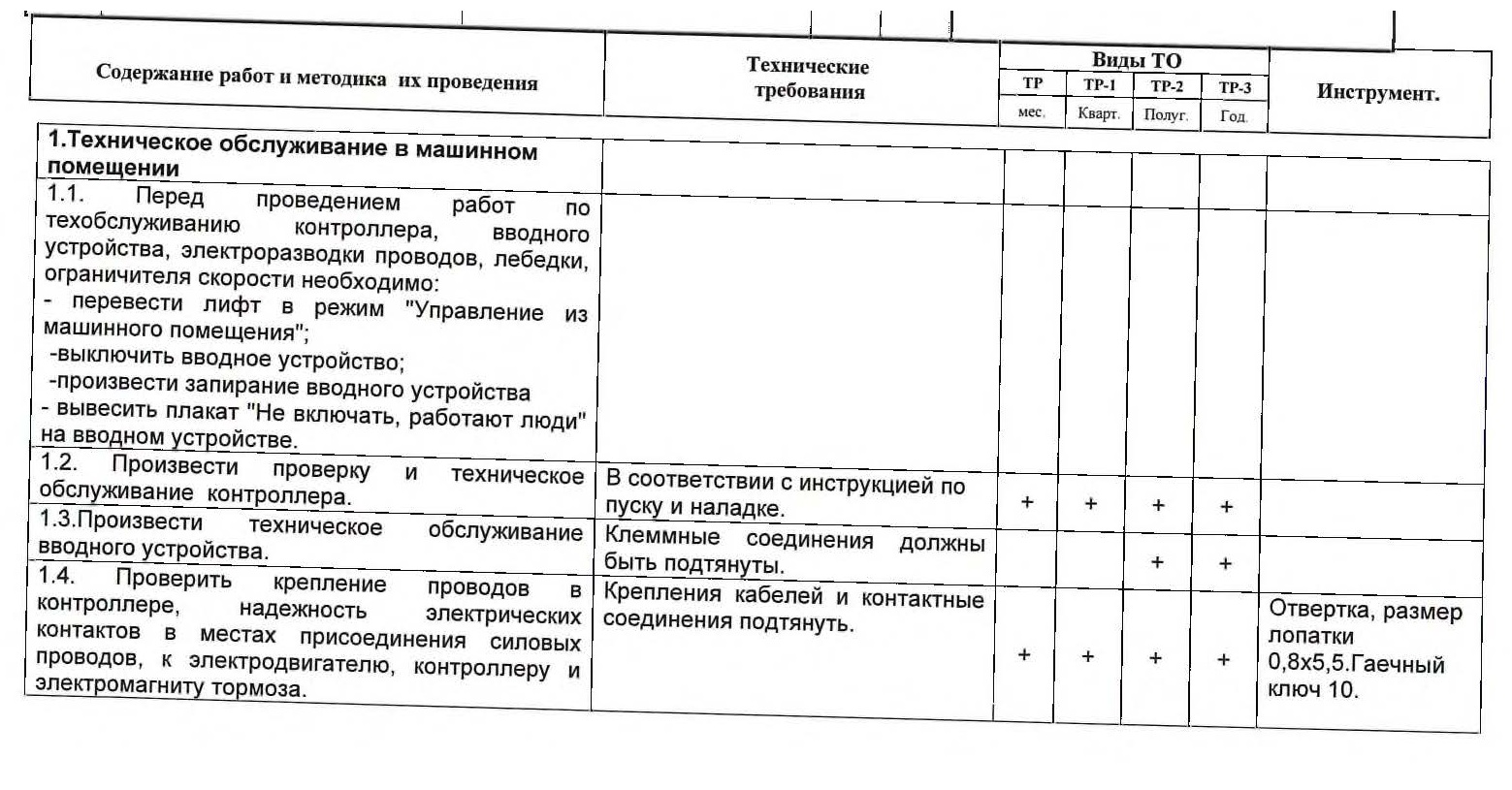

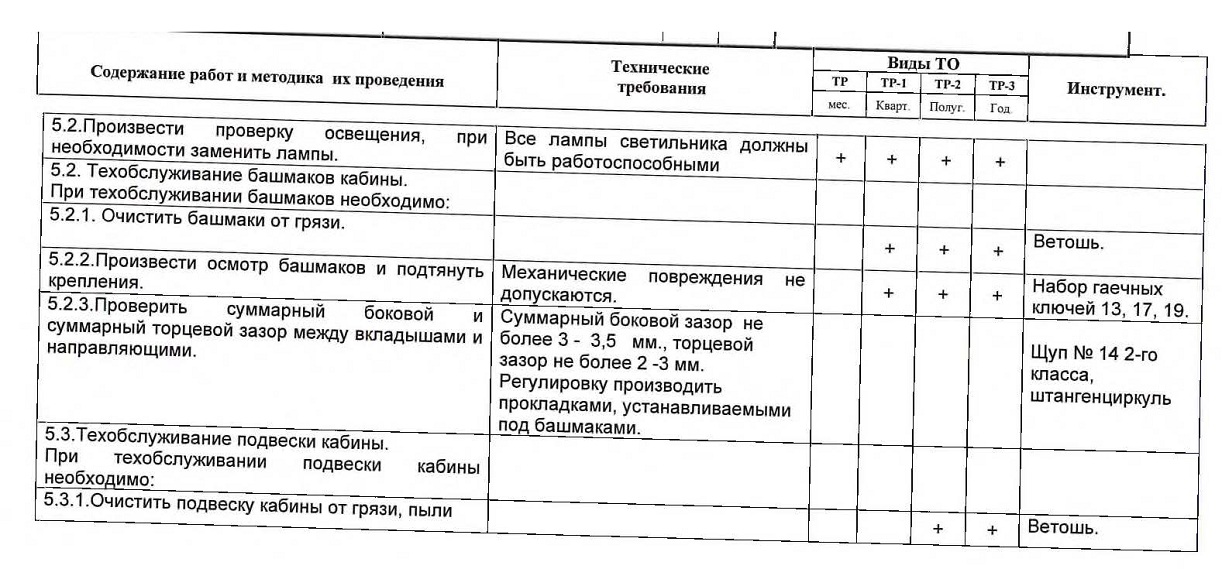

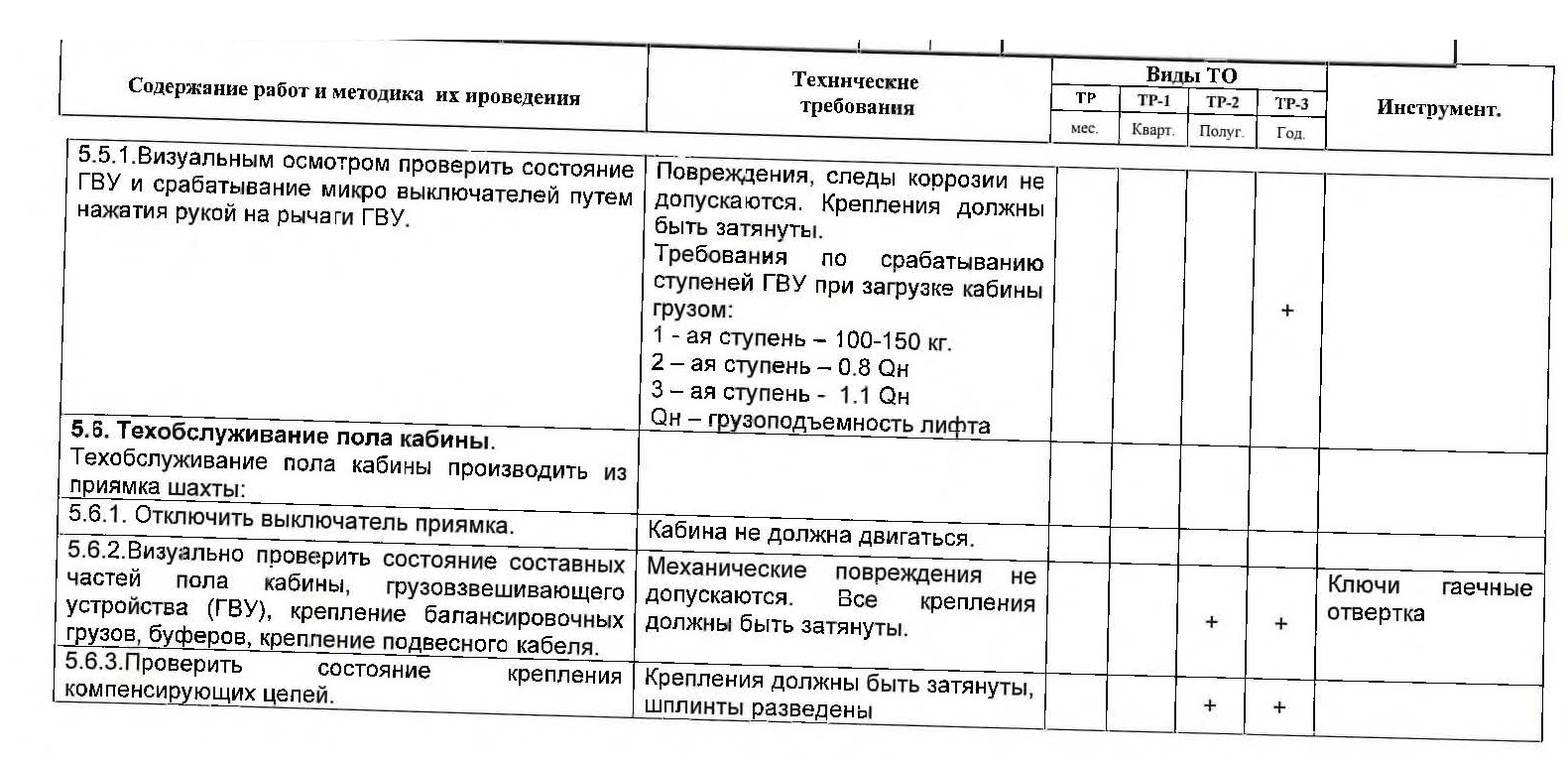

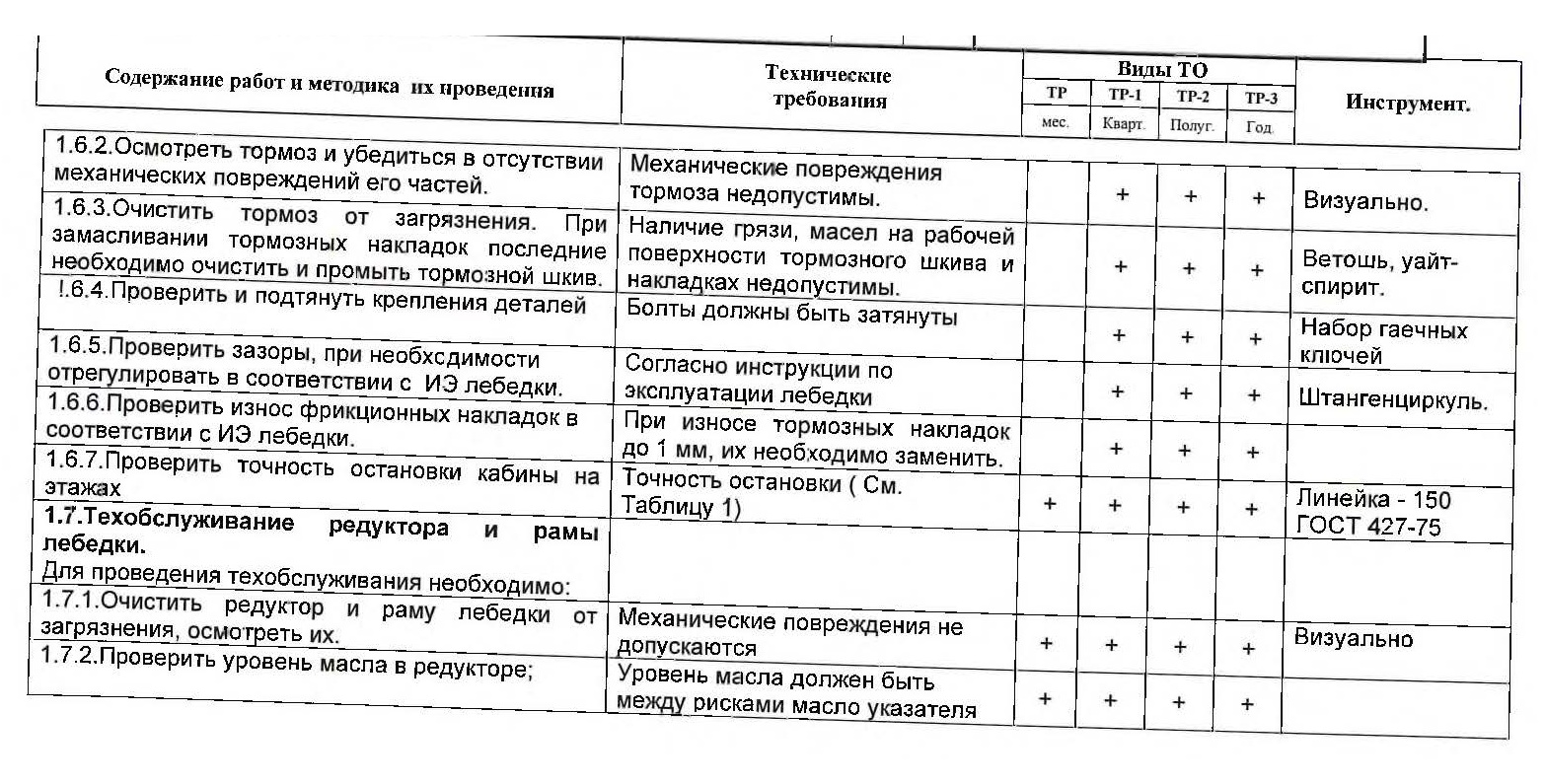

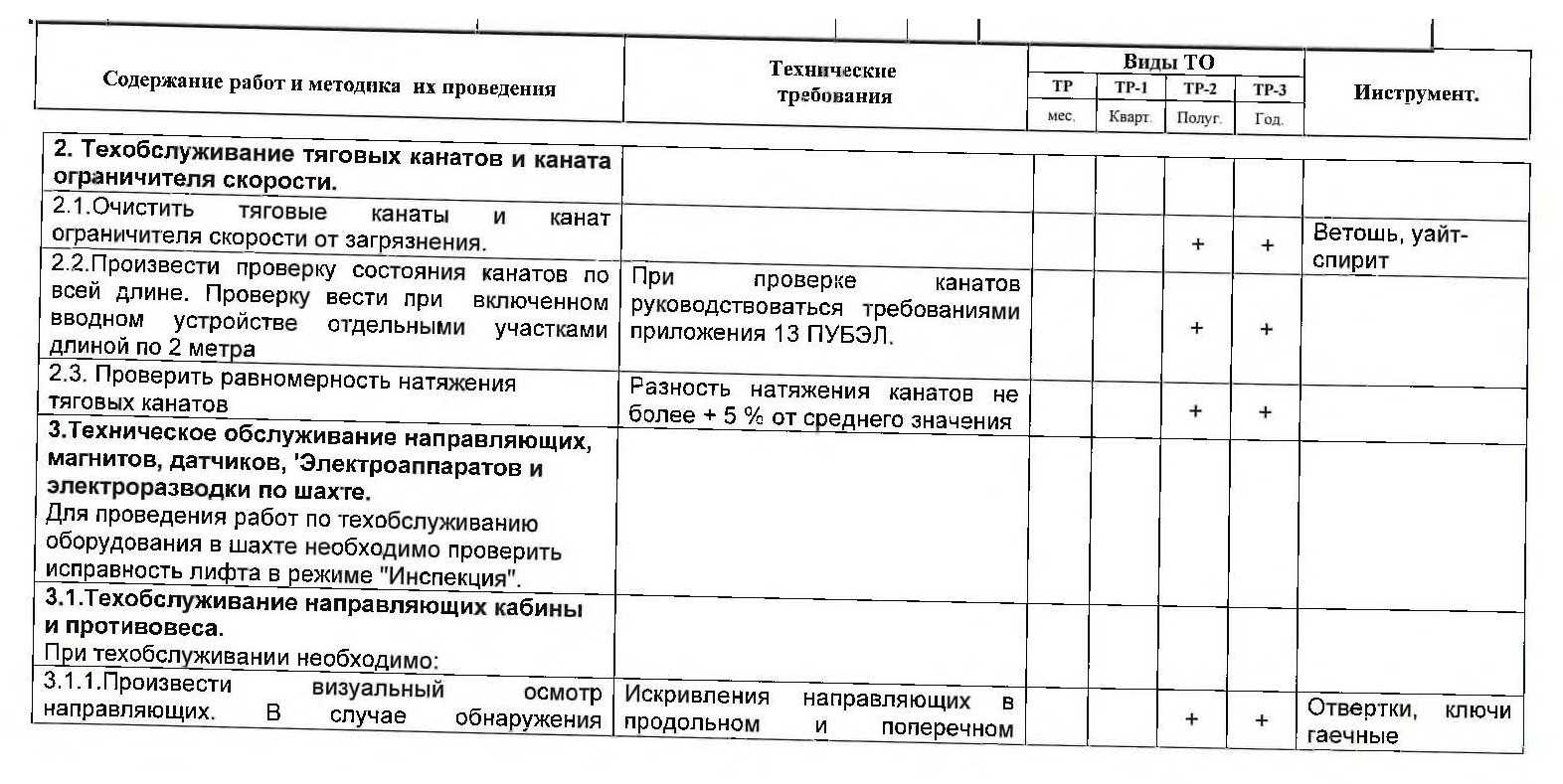

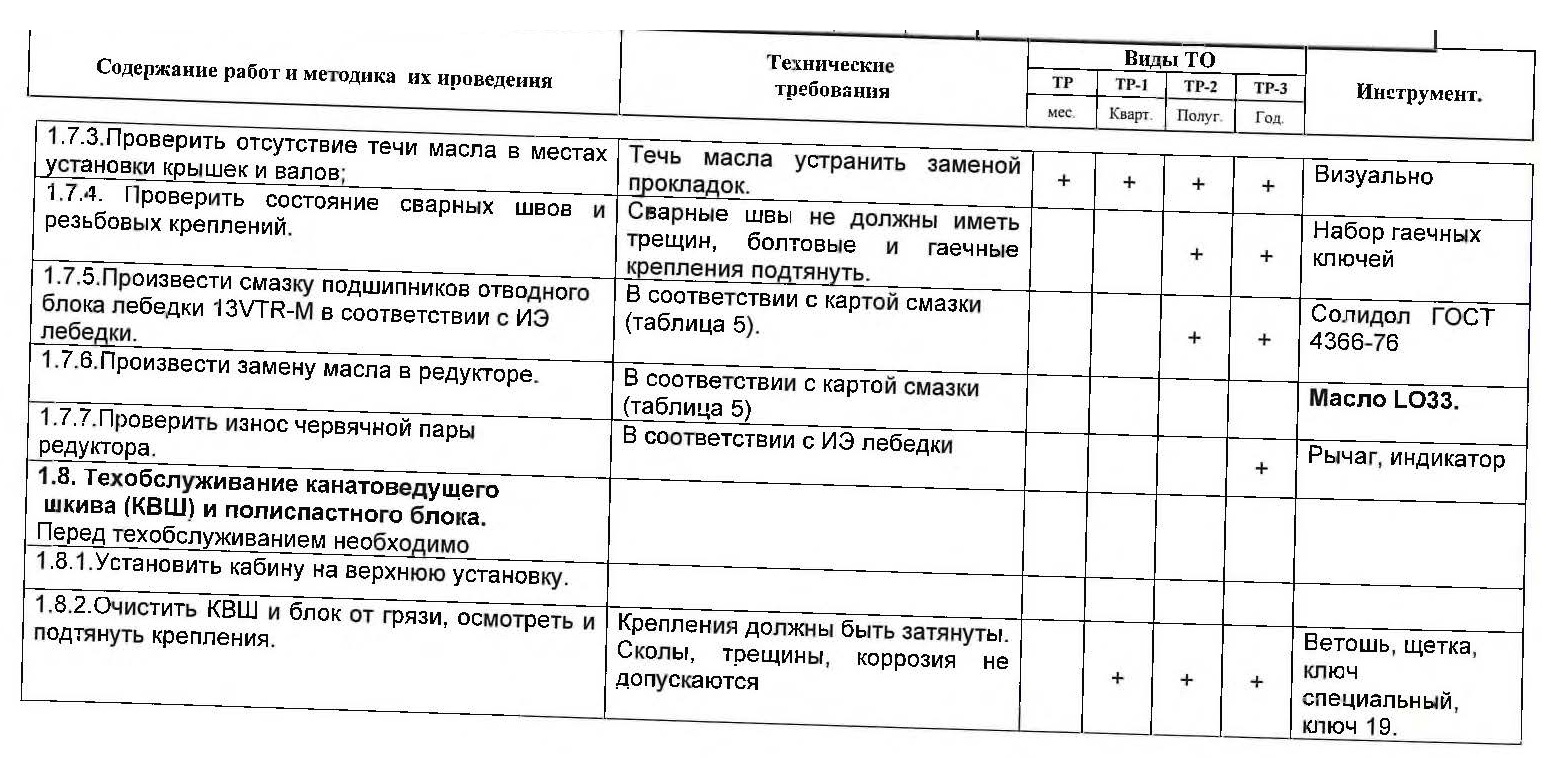

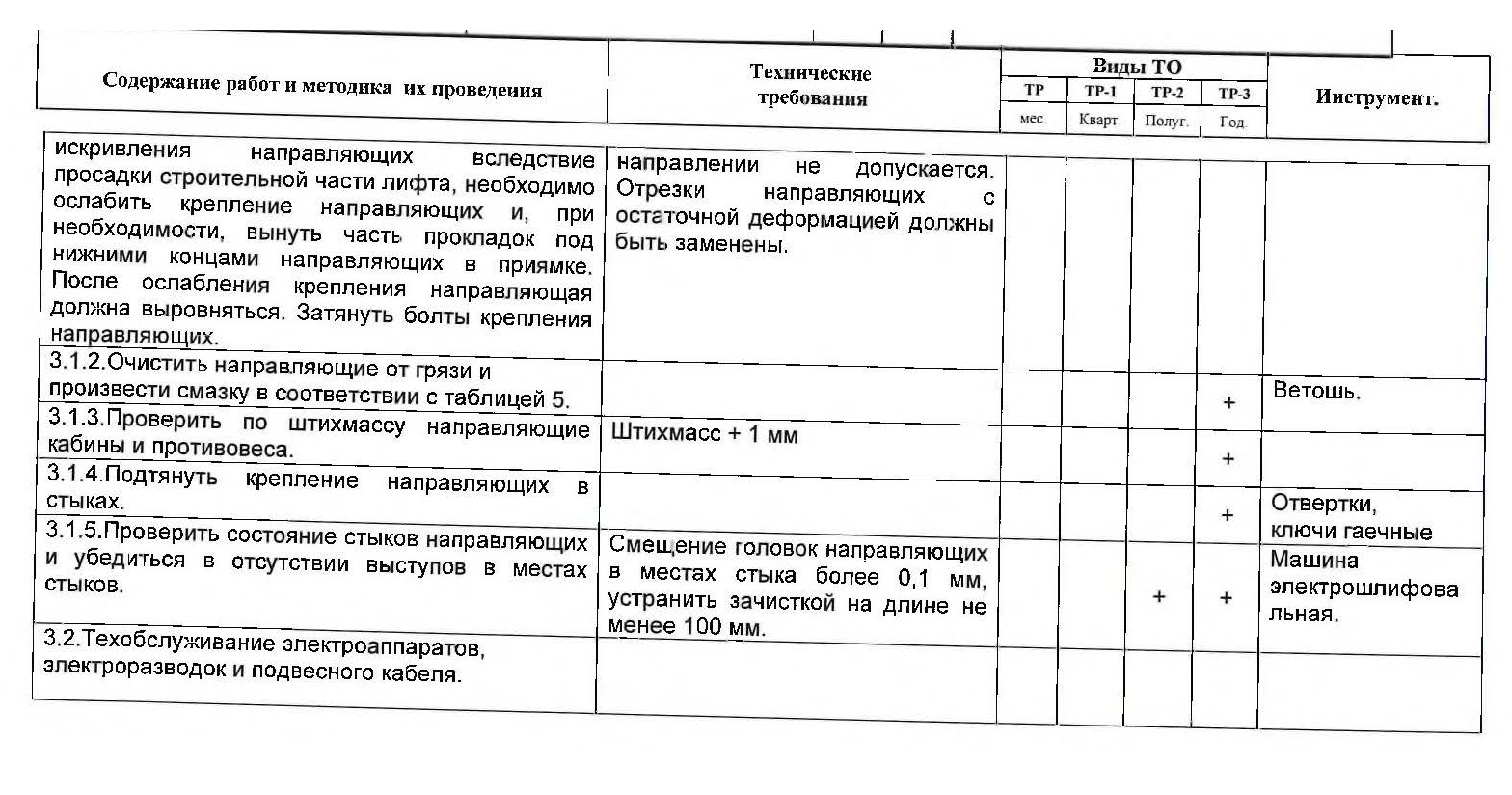

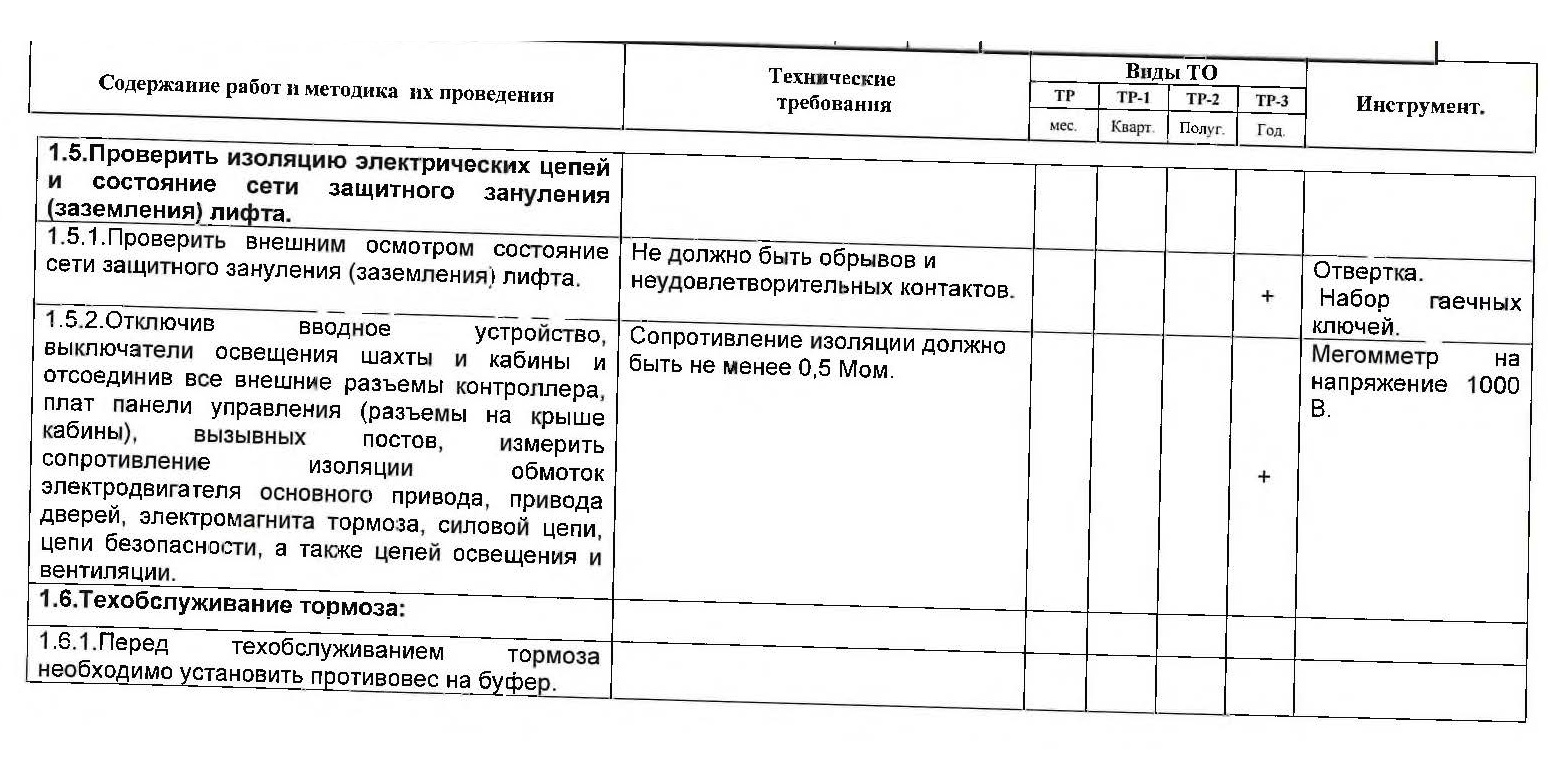

2.8.1.2. Техническое обслуживание лифта проводится с периодичностью и в объеме настоящей инструкции и согласно "Руководства по техническому обслуживанию лифтов".

ЗАПРЕЩАЕТСЯ уменьшать установленный объем или увеличивать сроки периодичности технического обслуживания без согласования с заводом-изготовителем лифта.

2.8.1.3. При эксплуатации лифта, предусмотрены следующие виды технического обслуживания:

- ежемесячное техническое обслуживание (ТР);

- квартальное техническое обслуживание (ТР-1);

- полугодовое техническое обслуживание (ТР-2);

- годовое техническое обслуживание (ТР-3).

При совпадении сроков проведения текущих ремонтов на лифтах выполняется текущий ремонт, который имеет больший объем работ.

2.8.1.4. Проведение текущих ремонтов на лифте проводится в последовательности, изложенной в "Руководстве по техническому обслуживанию лифтов".

2.8.1.5. Каждый вид текущего ремонта включает осмотр и ремонт по потребности и обеспечивает поддержание (восстановление) работоспособности лифта.

2.8.1.6. В случае выявления каких-либо отклонений от нормальной работы оборудования

лифта, независимо от того осматривается это оборудование или нет при данном виде

текущего ремонта, электромеханик обязан принять меры по их устранению. Если обнаруженная неисправность (повреждение) угрожает безопасному пользованию

лифтом, электромеханик обязан установить лифт, устранить выявленную неисправность и вновь пустить лифт в работу.

2.8.1.7.Ежемесячное, квартальное техническое обслуживание выполняются одним электромехаником, полугодовое и годовое техническое обслуживание выполняются двумя электромеханиками.

2.8.2. Подготовка к проведению технического обслуживания.

2.8.2.1. Работы по техническому обслуживанию лифта, проводятся аттестованными электромеханиками по лифтам специализированной организации.

2.8.2.2. Перед проведением технического обслуживания электромеханику необходимо ознакомиться с записями в журнале приема-сдачи смен, отражающими состояние лифта.

Подготовить к проведению работ необходимый инструмент для выполнения соответствующих работ, принадлежности, материалы и документацию.

2.8.2.3. При техническом обслуживании лифта электромеханик должен соблюдать меры безопасности, предусмотренные настоящей инструкцией для электромеханика и инструкцией по охране труда.

2.8.3. Порядок технического обслуживания.

2.8.3.1. В настоящем подразделе инструкции приведены указания и сведения о порядке проведения и объеме работ при проведении технического обслуживания лифта.

2.8.3.2. Перед проведением ежемесячного обслуживания лифта выполнить проверки ежесменного осмотра.

2.8.3.3.При ежемесячном, квартальном, полугодовом и ежегодном техническом обслуживании лифта выполнить операции, отмеченные знаком "+" в таблице 4.

Перечень работ для различных видов технического обслуживания лифтов

приведен в таблице 4.

содержание .. 1 2 3 ..
