3.25 Энергоснабжение на нефтеперерабатывающих заводах

3.25.1 Теплоснабжение

Основные выбросы с котельных установок - это твердые частицы золы, оксиды серы (SO2, SОз), оксиды азота ( NOx). Если сгорание топлива прошло не полностью, то в атмосферу выбрасываются такие вредные вещества, как угарный газ (СО) и углеводороды.

Анализ существующего состояния котельных установок, сжигающих уголь, газ, мазут, показывает большой диапазон значений удельных выбросов загрязняющих веществ. Эти различия могут вытекать из влияния на работу котельной установки основных факторов:

а) паропроизводительность котельной установки;

б) сроки эксплуатации котлов (и, соответственно, их техническое состояние);

в) структура сжигаемого топлива;

г) качество сжигаемого топлива;

д) различные объемы внедренных мероприятий по подавлению образования оксидов азота (или их отсутствие);

е) техническое состояние ЗУУ и степень очистки газов в них.

Данные по выбросам загрязняющих веществ, сбросам, потреблению энергетических ресурсов, материальным ресурсам, отходам и физическому воздействию для котельных установок представлены в таблицах 3.331 - 3.336.

3.25.2 Топливоснабжение

Данные по выбросам загрязняющих веществ и потреблению энергетических ресурсов процесса топливоснабжения представлены в таблицах 3.337 - 3.338.

3.26 Системы охлаждения на нефтеперерабатывающих заводах

Необходимость охлаждения на НПЗ зависит от проводимых процессов и от степени, до которой они интегрируются, но там, где применяются системы охлаждения воды, они точно рассчитаны для большей части потребления воды. На НПЗ важно максимизировать интеграцию тепла на уровне установки и на уровне процесса/деятельности, для минимизации режима охлаждения. Поэтому потребность в энергии для охлаждения будет зависеть от системы охлаждения, используемой вместе с применяемой техникой охлаждения.

Таблица 3.339 показывает обычное разделение потребностей для охлаждения на НПЗ (Нефтеперерабатывающий завод гидрокрекинга с производительностью 7 млн т/год).

Таблица 3.340 дает распределение мощностей охлаждения в соответствии с диапазоном температуры внутри обычного НПЗ. (Нефтеперерабатывающий завод гидрокрекинга с производительностью 7 млн т/год).

Потребление

Энергия потребляется насосами в системе водяного охлаждения и вентиляторами в системе воздушного охлаждения. Система водяного охлаждения использует воду и требует химических веществ, как ингибиторов роста коррозии и бактерий. Для более подробной информации и данных ежегодного потребления даны ссылки на ICS BREF. Обе системы водяного охлаждения, рециркуляции и прямоточные, требуют добавок для предотвращения засорения и/или коррозии. Так как прямоточные системы обычно используют наземную воду (либо пресную, либо соленую), шансы засорения более высоки по сравнению с рециркулирующими системами. По этой причине в этих системах должно использоваться больше добавок (т.е. хлористый биоцид), предотвращающих загрязнения. С другой стороны, антикоррозийные добавки главным образом применяются в рециркулирующих системах и не используются в прямоточных системах.

Использование воды в системах охлаждения более низкое в рециркулирующих системах, по сравнению с прямоточными системами (только до 3%). В рециркулирующих системах определенное количество воды попадает в систему путем испарения, в виде капелек влаги и как слив или нисходящий поток к системе очистки сточных вод. Таким образом, требуется подпиточная вода в интервале около 5% скорости циркуляции, что эквивалентно использованию 0,23 м3 охлаждающей воды на тонну переработанной сырой нефти. Однако, чтобы провести пропорциональное сравнение между двумя видами систем охлаждения, необходимо принять во внимание качество используемой воды (часто прямоточные системы).

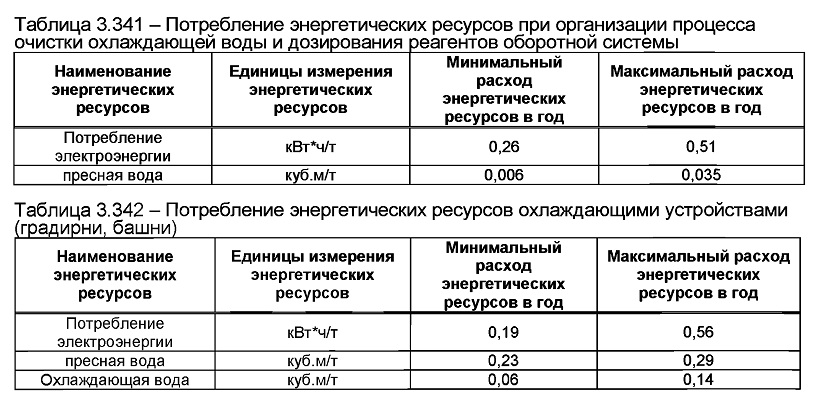

Потребление энергетических ресурсов охлаждающими устройствами (градирни, башни) при организации процесса очистки охлаждающей воды и дозирования реагентов оборотной системы представлены в таблицах 3.341 и 3.342.

Основным прямым воздействием на окружающую среду систем охлаждения является тепло, увеличивающее температуру используемой охлаждающей жидкости. В водяном охлаждении нефтеперерабатывающего завода увеличение температуры составляет около 10 - 15 °С.

Потребление воды (упоминаемое выше), потребление энергии (насосы, вентиляторы воздухоохладителя) и загрязнение воды являются главными проблемами экологии систем охлаждения. Другие эффекты, связанные с окружающей средой, включают производство шума (градирня, насосы, вентиляторы воздухоохладителя (97 - 105 дБ (А) в источнике)) и образование дымового шлейфа (градирня).

Главные загрязнители, которые должны быть рассмотрены в системах водяного охлаждения, это хлористые или бромированные добавки для предотвращения засорений, и антикоррозийные добавки, включающие в себя цинк, хром, молибден и т.д. Особое внимание должно уделяться использованию диспергирующих добавок в закрытых системах водяного охлаждения, особенно когда сток направляется к установке очистки воды выделения масла, где он может помешать процессу сепарации воды от нефти. Прямоточная система вместе с низким уровнем утечек и высоким объемом воды, означает, что выбросы охлаждающей воды содержат 0,1-1 мг/л масла. Могут происходить выбросы углеводородов в воздух (в результате утечек и

очищения). Выбросы в воздух, как упоминалось ранее, варьируются от 0,5 до 85 г углеводородов на м3 охлаждающей воды, рециркулирующей через градирни [119, Bloemkolk и van der Schaaf, 1996 г.]. Охлаждение путем заливания водой (используется только в установках замедленного коксования на НПЗ) приводит к высоким выбросам пара, значительным потерям энергии, большому объему использования воды и серьезному загрязнению воды.

Данные по выбросам загрязняющих веществ, отходам, материальным ресурсам, и физическому воздействию от охлаждающих устройств (градирни, башни) при организации процесса очистки охлаждающей воды и дозирования реагентов оборотной системы представлены в таблицах 3.343 - 3.351.

3.27 Водоснабжение на нефтеперерабатывающих заводах

Данные по выбросам, сбросам, отходам, материальным ресурсам и физическому воздействию при подготовке воды из водозабора представлены в таблицах 3.352 - 3.356.

Таблица 3.354 - Отходы при подготовке воды из водозабора

Таблица 3.355- Материальные ресурсы при подготовке воды из водозабора

Таблица 3.356 - Физические воздействия при подготовке воды из водозабора
