Инструкция диспетчера СЛДКС ЕСАН.484457.001И1









«МНПП САТУРН» Москва Июль 2002 года

Содержание

Введение 3

1.Основное окно программы 3

  1. Голосовые сообщения 6

  2. Вызов диспетчера из лифта 6

  3. Вызов диспетчера из машинного помещения лифта 8

  4. Разговор диспетчера с пассажиром лифта 8

  5. Разговор диспетчера с машинным помещением 9

  6. Отображение нажатия кнопки «Стоп» 9

  7. Отображение неисправностей лифта 10

  8. Защитные устройства лифта 12

  9. Отображение движения лифта 13

  10. Отображение долгого отсутствия движения лифта 13

  11. Отображение открытия дверей лифта 14

  12. Отображение снятия питания с лифтового шкафа 14

  13. Отображение неисправностей системы 14

  14. Температура двигателя 15

  15. Охрана машинного помещения 15

  16. Дополнительные элементы диспетчеризации 16

  17. Блок диспетчерского контроля 17

  18. Переговорное устройство 17

  19. Температурный датчик 18

  20. Управление освещением дома 18

  21. Охранный датчик 19

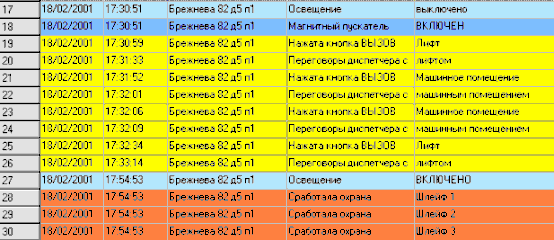

  22. Оперативный журнал диспетчера 19

  23. Работа с часами и будильником 20

  24. Отключение компьютера 21

Приложение 1 23




2 Ред.2

Введение




Система лифтового диспетчерского контроля и связи (СЛДКС) предназначена для организации удаленного контроля лифтовых сигналов, выполнения функций устройства безопасности, устройства контроля скорости лифта, устройства контроля питающих фаз, а так же для организации речевого канала связи с лифтами, машинными помещениями и дополнительными переговорными устройствами. СЛДКС дополнительно выполняет охрану машинных помещений лифта и охрану других подключаемых объектов, а так же управление освещением жилых домов.




  1. Основное окно программы




    Основное окно программы представляет собой условную карту, на которой отображаются контролируемые лифты и другие объекты в виде картинок. Различным состояниям лифта соответствует разные картинки. На рисунке 1 приведен пример основного окна программы.

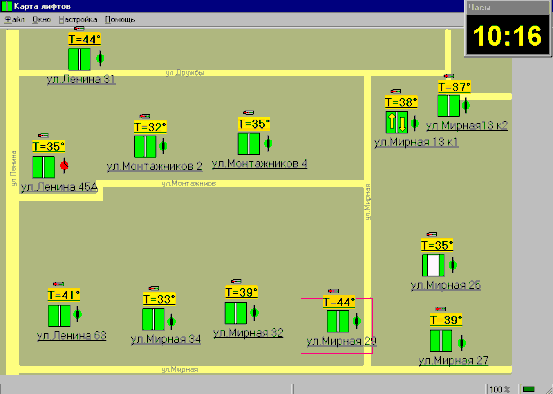

    Рисунок 1 – Основное окно программы




    Возможные состояния лифта и соответствующие им картинки приведены в таблице 1.




    Ред.2 3

    Таблица 1 – Картинки отображения состояния лифта на карте




    Картинка

    Состояние лифта

    Описание цветов











    Лифтовой блок БДК-Л выключен




    Картинка темно-серого цвета











    В лифте нажата кнопка

    “ВЫЗОВ”




    Картинка желтого цвета











    В машинном помещении лифта нажата кнопка “ВЫЗОВ”




    Картинка желтого цвета с буквами МП











    В лифте нажата кнопка “СТОП”




    Картинка зеленого цвета с красной круглой кнопкой











    Сработало одно из защитных устройств лифта




    Картинка красного цвета











    Обнаружена неисправность по контролируемым лифтовым сигналам




    Картинка красного цвета с зелеными точками











    Лифт движется




    Зеленая картинка с желтыми стрелками











    Дверь лифта открыта




    Открытые створки лифта зеленого цвета, внутренняя часть лифта белого цвета











    Лифт исправен и находится в точном останове




    Картинка зеленого цвета











    Лифт исправен, находится в точном останове но в течении долгого времени не двигается




    Картинка малинового цвета











    Состояние лифта еще не определено




    Картинка светло-серого цвета











    Снято питание с лифтового шкафа. Лифтовой блок БДК-Л не работает




    Картинка зеленого цвета перечеркнута красными линиями








    Обрыв линии связи. Лифтовой блок не работает




    Картинка светло-серого цвета перечеркнута красными линиями




    4 Ред.2

    В любой момент времени диспетчер может одним взглядом оценить общую обстановку по контролируемым лифтам – зеленый цвет обозначает исправное состояние лифта, а наличие красных цветов обозначает неисправность лифта.

    Для уточнения состояния лифта необходимо подвести указатель мышки к нужному лифту – возникнет подсказка, в которой указано текущее состояние лифта.

    Если лифт оснащен датчиком, определяющим наличие пассажира, то картинка, показывающая текущее состояние лифта, при наличии пассажира в кабине содержит стилизованное изображение человека. В таблице 2 приведены картинки состояния лифта при наличии пассажира.




    Таблица 2 – Картинки отображения состояния лифта на карте при наличии пассажира в лифте




    Картинка

    Состояние лифта

    Описание цветов











    Лифтовой блок БДК-Л выключен. Наличие пассажира определить невозможно




    Картинка темно-серого цвета











    В лифте нажата кнопка “ВЫЗОВ”




    Картинка желтого цвета с изображением пассажира











    В машинном помещении лифта нажата кнопка “ВЫЗОВ”




    Картинка желтого цвета с буквами МП и с изображением пассажира











    В лифте нажата кнопка “СТОП”




    Картинка зеленого цвета с красной круглой кнопкой с изображением пассажира











    Сработало одно из защитных устройств лифта




    Картинка красного цвета с изображением пассажира











    Обнаружена неисправность по контролируемым лифтовым сигналам




    Картинка красного цвета с зелеными точками и с изображением пассажира











    Лифт движется




    Зеленая картинка с желтыми стрелками и

    с изображением пассажира











    Дверь лифта открыта




    Открытые створки лифта зеленого цвета, внутренняя часть лифта белого цвета.

    Изображением пассажира











    Лифт исправен и находится в точном останове




    Картинка зеленого цвета с изображением пассажира




    Ред.2 5

    Окончание таблицы 2




    Картинка

    Состояние лифта

    Описание цветов








    Состояние лифта еще не определено. Наличие пассажира определить невозможно.

    Картинка светло-серого цвета











    Лифт исправен, находится в точном останове но в течении долгого времени не двигается




    Картинка малинового цвета с изображением пассажира











    Снято питание с лифтового шкафа. Лифтовой блок БДК-Л не работает. Наличие пассажира определить невозможно




    Картинка зеленого цвета перечеркнута красными линиями











    Обрыв линии связи. Лифтовой блок БДК-Л не работает.

    Наличие пассажира определить невозможно




    Картинка светло-серого цвета перечеркнута красными линиями

  2. Голосовые сообщения




    Для привлечения внимания диспетчера все аварийные изменения состояния лифта дублируется голосовым сообщением о возникшей аварии, вызове из лифта, проникновении в машинное помещение и т.д.




  3. Вызов диспетчера из лифта




    При вызове диспетчера пассажир в лифте нажимает кнопку «ВЫЗОВ». При этом цвет лифта на карте изменяется на желтый (рисунок 2) и диспетчер дополнительно оповещается звуковым или голосовым сообщением.




    image image







    Рисунок 2 – Изображение лифта при вызове из лифта




    В дальнейшем изображение лифта периодически мигает до ответа диспетчера на вызов…

    Для начала разговора диспетчер должен нажать кнопку клавиатуры «Enter» или щелкнуть мышкой по картинке лифта на карте. После этого появится Окно разговора, которое показано на рисунке 3.

    В верхней строке на голубом фоне видна надпись «Слушайте…». В этот момент времени диспетчер слышит пассажира в лифте.

    Для того чтобы сказать пассажиру диспетчер должен нажать любую кнопку на клавиатуре (кроме кнопки «Esc») и удерживать кнопку нажатой. Окно разговора при этом примет вид, показанный на рисунке 4.

    Не отпуская нажатую на клавиатуре кнопку, диспетчер говорит пассажиру. Когда диспетчер заканчивает говорить, он отпускает кнопку клавиатуры и вновь




    6 Ред.2

    возникает окно, показанное на рисунке 3. Таким образом, диспетчер разговаривает с пассажиром, периодически нажимая и отпуская любую кнопку клавиатуры (кроме кнопки «Esc»).

    Для окончания разговора диспетчер должен нажать кнопку «Esc» в левом верхнем углу клавиатуры. Диспетчер также может закончить разговор, нажав мышкой на кнопку «Закрыть».

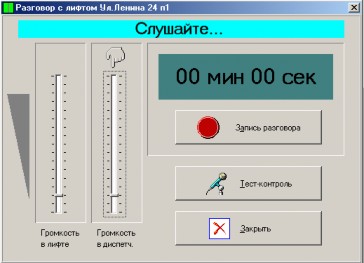

    Рисунок 3 – Разговор с пассажиром лифта (диспетчер слушает пассажира)

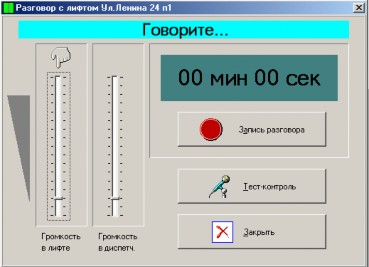

    Рисунок 4 – Разговор с пассажиром лифта (диспетчер говорит пассажиру)




    Для записи разговора диспетчера с пассажиром необходимо нажать мышкой кнопку «Запись разговора». С этого момента начнется запись и счетчик будет отсчитывать время записи в минутах и секундах. Весь разговор будет записан и в дальнейшем его можно будет прослушать…Для прекращения записи нажать кнопку

    «Остановка записи» или «Esc».

    Регулятор «Громкость в лифте» предназначен для изменения громкости речевого сигнала в лифте, а «Громкость в диспетчерской» - речевого сигнала в диспетчерской. Выбор активного регулятора осуществляется указанием мышки на




    Ред.2 7

    соответствующий регулятор, а громкость – перемещением движка, захватив его мышкой. При перемещении движка вверх громкость увеличивается, при перемещении вниз – уменьшается.

    Диспетчер может проконтролировать исправность микрофона и громкоговорителя лифта. Для этого следует нажать мышкой кнопку «Тест-контроль». После нажатия на эту кнопку диспетчер должен услышать звуковой сигнал длительностью около секунды. Если звуковой сигнал не слышен, то следует оповестить обслуживающего специалиста о возможной неисправности микрофона или громкоговорителя лифта.

    Расположение переговорных кнопок на клавиатуре компьютера приведено в Приложении 1.




  4. Вызов диспетчера из машинного помещения лифта




    Для вызова диспетчера механик, находящийся в машинном помещении лифта, нажимает кнопку «ВЫЗОВ», расположенную в верхней части блока БДК-Л. После этого цвет картинки лифта на карте изменяется на желтый, с двумя буквами на изображении – МП (машинное помещение). Дополнительно диспетчер оповещается звуковым или голосовым сообщением.




    image image







    Рисунок 5 – Изображение лифта при вызове из машинного помещения




    Далее изображение лифта периодически мигает до ответа диспетчера на вызов…

    Для начала разговора диспетчер должен нажать кнопку клавиатуры «Enter» или щелкнуть мышкой по картинке лифта на карте. Дальнейшие действия диспетчера для разговора полностью совпадают с действиями по разговору с пассажиром лифта и описаны в разделе «Вызов диспетчера из лифта».

    Диспетчер может в любой момент времени определить, с каким объектом ведется разговор. Название отображается в верхней строке окна разговора (см. рисунок 3 и рисунок 4).

    Если разговор выполняется с лифтом, то заголовочная надпись имеет следующий вид:

    Разговор с лифтом Ул.Ленина 24 п1.

    Если разговор выполняется с машинным помещением, то заголовочная надпись имеет следующий вид:

    Разговор с машинным помещением Ул.Ленина 24 п1.




  5. Разговор диспетчера с пассажиром лифта




    Диспетчер может в любой момент поговорить с пассажиром лифта. Для этого необходимо навести указатель мышки на нужный лифт и нажать левую кнопку мышки. Появится окно выбора объекта разговора (рисунок 6).




    8 Ред.2











    Рисунок 6 – Окно выбора объекта разговора




    Если диспетчер решил отказаться от разговора с пассажиром лифта, то следует нажать мышкой кнопку «Отмена» или нажать на клавишу «Esc» на клавиатуре.

    Для разговора с пассажиром лифта нажмите мышкой кнопку «Начать разговор с ЛИФТОМ». Возникнет окно разговора, описанное в разделе «Вызов диспетчера из лифта». Все дальнейшие действия диспетчера для переговоров с пассажиром лифта описаны в разделе 3.

    Если лифтовой блок не оснащен переговорным устройством в машинном помещении, то окно выбора объекта разговора не появляется и диспетчер сразу переключается на разговор с лифтом.




  6. Разговор диспетчера с машинным помещением




    Диспетчер может в любой момент поговорить с механиком, находящимся в машинном помещении. Для этого необходимо навести указатель мышки на нужный лифт, к которому относится машинное помещение, с которым нужно поговорить, и нажать левую кнопку мышки. Появится окно выбора объекта разговора, показанное на рисунке 6.

    Если диспетчер решил отказаться от разговора с машинным помещение, то следует нажать мышкой кнопку «Отмена» или нажать на клавишу «Esc» на клавиатуре.

    Для разговора с механиком, находящимся в машинном помещении нажмите мышкой кнопку «Начать разговор с МАШИННЫМ ПОМЕЩЕНИЕМ». Возникнет окно разговора, описанное в разделе «Вызов диспетчера из лифта». Все дальнейшие действия диспетчера для переговоров с машинным помещением описаны в разделе 3.




  7. Отображение нажатия кнопки «Стоп»




    В моменты времени, когда пассажир в лифте нажимает кнопку «Стоп», лифт на карте отображается в виде зеленого прямоугольника с красной кнопкой (рисунок 7).




    image image







    Рисунок 7 – Изображение лифта при нажатии кнопки «Стоп» в лифте




    Ред.2 9

    Дополнительно диспетчер оповещается звуковым или голосовым сообщением. Диспетчер должен подтвердить, что он получил сообщение о нажатии кнопки «Стоп». Для этого необходимо нажать кнопку «Enter» на клавиатуре компьютера.

    Если диспетчер привык использовать мышь, то вместо нажатия на кнопку клавиатуры можно щелкнуть по изображению лифта левой кнопкой мышки.

    Если нажали кнопку лифта в нескольких лифтах одновременно, то диспетчеру придется нажать кнопку «Enter» столько раз, сколько лифтов отображают нажатую кнопку «Стоп».




  8. Отображение неисправностей лифта




    Система СЛДКС контролирует ряд внутренних параметров лифта. В случае обнаружения аварийной ситуации по контролируемым сигналам происходит изменение цвета картинки лифта на карте. Цвет картинки изменяется с зеленого (все в норме) на красно-зеленый цвет, как показано на рисунке 8.




    image image







    Рисунок 8 – Изображение лифта при обнаружении аварийного состояния сигналов лифта.




    При появлении аварийной ситуации диспетчер дополнительно оповещается звуковым или голосовым сообщением. Для выяснения названий сигналов лифта, по которым возникла аварийная ситуация, диспетчер должен подвести указатель мышки к нужному лифту на карте. В возникшей надписи (подсказке) будут показаны названия аварийных сигналов.

    Аварийные сигналы лифта зависят от типа лифта.

    Появление аварийной ситуации еще не обозначает неисправность лифта. Например, если пассажир все время удерживает двери лифта в открытом состоянии, то возникает аварийная ситуация («Неисправность привода закрытия дверей»), но когда пассажир закроет двери через минуту аварийная ситуация закончится.

    В таблицах 3 – 7 приведен перечень контролируемых сигналов в зависимости от типа лифта.




    Таблица 3 – Аварии лифта тип 0.65 и 0.71 м/с




    N

    Наименование

    Норма

    Авария

    1

    Напряжение «303»

    Вне зоны точной остановки

    Нет

    Есть более 30 с

    2

    Напряжение «59»

    Неисправность привода закрытия дверей

    Нет

    Есть более 4 мин или 6 раз за 1 мин

    3

    Напряжение «249»

    Состояние блокировки

    Есть

    Нет более 4 мин

    4

    Напряжение «201»

    Состояние блокировки

    Есть

    Нет более 4 мин

    5

    Кнопка «Стоп»



    6

    Напряжение «C3»

    Автомат защиты привода дверей

    Есть

    Нет

    7

    Температура двигателя .

    менее 80°С

    более 80°С

    8

    Напряжение на РКД

    Есть

    Нет более 3 мин




    10 Ред.2

    Таблица 4 – Аварии лифта тип 1.0 м/с (143, 144)




    N

    Наименование

    Норма

    Авария

    1

    Напряжение «260»

    Вне зоны точной остановки

    Нет

    Есть более 4 мин

    2

    Реле открытия дверей Напряжение «86»

    Неисправность привода закрытия дверей

    Нет

    Есть более 4 мин или 6 раз за 1 мин

    3

    Напряжение «038»(389А)

    Состояние блокировки

    Есть

    Нет более 4 мин

    4

    Напряжение «034»(35)

    Открыты двери шахты

    Есть

    Нет более 4 мин

    5

    Напряжение «01»(101)

    Питание цепей управления

    Есть

    Нет

    6

    Кнопка «Стоп»



    7

    Напряжение «C3»

    Автомат защиты привода дверей

    Есть

    Нет

    8

    Температура двигателя Град.

    менее 80°С

    более 80°С

    9

    Напряжение на РКД

    Есть

    Нет более 3 мин




    Таблица 5 – Аварии лифта тип 1.0 м/с (366)




    N

    Наименование

    Норма

    Авария

    1

    Напряжение «260»

    Вне зоны точной остановки

    Нет

    Есть более 4 мин

    2

    Напряжение «105» Неисправность привода открытия дверей

    Нет

    Есть более 4 мин или 6 раз за 1 мин

    3

    Контакт 21-25 0.56

    Контроль ДК-блокировки

    Есть

    Нет более 4 мин

    4

    Контакт 40-41 350

    Контроль проникновения, блокировки, ДШ

    Есть

    Нет более 4 мин

    5

    Контакт 01

    Питание цепей управления

    Есть

    Нет

    6

    Напряжение 03

    Есть

    Нет

    7

    Кнопка «Стоп»

    Есть

    Нет

    8

    Напряжение «C3»

    Автомат защиты привода дверей

    Есть

    Нет

    9

    Температура двигателя Град.

    менее 80°С

    более 80°С

    10

    Напряжение на РКД

    Есть

    Нет более 3 мин




    Ред.2 11

    Таблица 6 – Аварии лифта тип УЛЖ (10,17)




    N

    Наименование

    Норма

    Авария

    1

    Контакт 218-219

    Контроль ДК, ДШ

    Разомкн. (+5 B)

    Замкн. > 4 мин (0 B)

    2

    Контакт L123-L124

    Контроль ДК-блокировки

    Разомкн. (+5 B)

    Замкн. > 4 мин (0 B)

    3

    Контакт 131-132

    Контроль «реле

    диспетчеризации»

    Разомкн. (+5 B)

    Замкн. (0 B)

    4

    Кнопка «Стоп»



    5

    Температура двигателя Град.

    менее 80°С

    более 80°С




    Таблица 7 - Аварии лифта тип ШУЛК




    N

    Наименование

    Норма

    Авария

    1

    Контроль ДК, ДШ (611,612)

    Разомкн. (+5 B)

    Замкн. > 4 мин

    (0 B)

    2

    Состояние блокировки, РКФ

    Разомкн. (+5 B)

    Замкн. > 4 мин

    (0 B)

    3

    Контакт 131-132

    Контроль «реле

    диспетчеризации»

    Разомкн. (+5 B)

    Замкн. (0 B)

    4

    Температура двигателя Град.

    менее 80°С

    более 80°С




  9. Защитные устройства лифта




Установленный в машинном помещении блок защиты лифта (БДК-Л)

выполняет дополнительные защитные функции.

Ниже приведен перечень дополнительных защитных функций:




  1. Контроль наличия входного трехфазного напряжения для питания лифта и правильность порядка питающих фазных напряжений. При пропадании напряжения любой фазы или при неправильном порядке фаз блок отключает лифт.




  2. Устройство безопасности контролирует несанкционированное проникновение в лифт путем принудительного открытия дверей лифта или дверей шахты. В случае обнаружения проникновения блок отключает лифт.




  3. Устройство контроля скорости лифта. Это устройство следит за правильностью скорости движения лифта. Если скорость лифта не соответствует заданной, то блок защиты останавливает лифт.




  4. Контроль температуры электродвигателя лифта. Если температура электродвигателя превышает установленный порог (80°С) в течение 10 секунд, то блок защиты останавливает лифт.




    При срабатывании любого защитного устройства лифта происходит изменение картинки лифта с зеленого (все в норме) на ярко-красное стилизованное изображение лифта (рисунок 9).




    12 Ред.2




    image image







    лифта.




    Рисунок 9 – Изображение лифта при срабатывании защитного устройства




    Срабатывание защитного устройства дублируется звуковым или голосовым сообщением.

    При срабатывании защитного устройства блока лифт прекращает движение до перезапуска. Перезапуск выполняется отключением питания лифта рубильником вводного устройства в машинном помещении и включением рубильника через 20-30 секунд.

    В случае срабатывании защитного устройства диспетчер должен проверить наличие пассажира в лифте и оповестить оперативный персонал, обслуживающий лифт о срабатывании защитного устройства.




    1. Отображение движения лифта




      На карте, отображаемой на компьютере, движение лифта показывается картинкой зеленого цвета с желтыми стрелками (рисунок 10).




      image image







      Рисунок 10 – Изображение движения лифта




      Следует помнить, что движение лифтов на карте не показывается для электронных лифтов (УЛ, ШУЛК, «Европа»).




    2. Отображение долгого отсутствия движения лифта




      Система следит за тем, как часто лифты двигаются. Если в течение долгого времени лифт не двигается, то изображение лифта изменяется на ярко-малиновое стилизованное изображение лифта (рисунок 11).




      image image




      Рисунок 11 – Изображение лифта при долгом отсутствии движения Дополнительно диспетчер оповещается звуковым или голосовым сообщением.

      В ночное время звуковое или голосовое сообщение автоматически отключается.




      Ред.2 13

    3. Отображение открытия дверей лифта

      Открытые двери лифта условно показываются картинкой с белыми открытыми дверями (рисунок 12).




      image image




      Рисунок 12 - Изображение открытой двери лифта




      Следует помнить, что открытие дверей лифтов на карте не показывается для некоторых типов лифтов.




    4. Отображение снятия питания с лифтового шкафа




      Если с лифта снято питание рубильником вводного устройства, то такой лифт отображается картинкой зеленого цвета, перечеркнутой двумя диагональными красными линиями (рисунок 13).











      Рисунок 13 - У лифтового шкафа отсутствует питающее напряжение.




      Отсутствие питания лифта не сказывается на работоспособности голосовой связи диспетчера с лифтом. Даже при отсутствии питания лифта кнопка «Вызов» в лифте работает, и диспетчер может, как ответить пассажиру на вызов, так и самостоятельно поговорить с пассажиром лифта. Продолжает работать кнопка

      «Вызов» в машинном помещении и диспетчер может поговорить с обслуживающим персоналом, находящимся в машинном помещении. Снятие питания с лифтового шкафа не сказывается на работоспособности охранной сигнализации, работе дополнительных голосовых блоков и управлении освещением дома. При снятии питания с лифтового шкафа прекращается измерение температуры электродвигателя. Значение температуры на карте отображает температуру двигателя в момент снятия питания с лифта. В момент подачи питания на лифтовой шкаф измерение температуры электродвигателя лифта возобновляется.




    5. Отображение неисправностей системы




      При работе системы возможны случаи, когда один или несколько блоков системы выходят из строя. В этом случае неисправный блок отображается в виде картинки серого цвета перечеркнутой двумя диагональными красными линиями (рисунок 14).








      Рисунок 14 – Блок неисправен.







      14 Ред.2

      При обнаружении неисправностей блоков диспетчер должен оповестить обслуживающий персонал о выходе блока из строя. Наиболее вероятной причиной появления такого состояния является обрыв информационной линии связи с блоком. После восстановления линии связи работоспособность блока восстановится автоматически. Второй вероятной причиной является внутренняя неисправность блока. Требуется выполнить ремонт блока, вышедшего из строя.




    6. Температура двигателя




      Двигатель лифта оснащен точным измерителем температуры. Текущее значение температуры двигателя показывается около изображения лифта на карте. Температура отображается в градусах Цельсия. Значение температуры является информационным параметром для диспетчера. При достижении двигателем лифта температуры 80°С происходит звуковое или голосовое оповещение диспетчера. В этом случае диспетчер обязан немедленно отключить лифт в машинном помещении.

      Цвет фона надписи температуры двигателя изменяется в зависимости от значения температуры от сине-зеленого (холодный) до желто-красного (горячий). Аварийным значениям соответствует ярко-красный цвет. Таким образом, диспетчер по цвету надписей легко определяет аварийное значение температуры, даже не читая цифровое значение температуры (рисунок 15).











      Рисунок 15 - Отображение температуры




      Если подвести указатель мышки к датчику температуры, то возникнет подсказка, показывающая расположение датчика температуры. На рисунке 16 приведен пример такой подсказки.








      Рисунок 16 – Всплывающая подсказка температурного датчика




      При превышении заданного порога температуры двигателя через 10 секунд выполняется автоматическое выключение лифта. В этом случае происходит изменение картинки лифта с зеленого (все в норме) на ярко-красное стилизованное изображение лифта.

      Следует оповестить персонал, обслуживающий лифт о перегреве двигателя и остановке лифта.




    7. Охрана машинного помещения




      Установленный в машинном помещении блок БДК-Л контролирует дверь машинного отделения и отображает состояние двери на карте. Закрытая дверь




      Ред.2 15

      отображается значком в виде кружка зеленого цвета (рисунок 17). Открытая дверь отображается кружком красного цвета с разомкнутым контактом.




      image image image image




      Дверь закрыта Дверь открыта




      Рисунок 17 – Отображение состояния двери машинного помещения.




      Открытие двери сопровождается звуковым или голосовым сообщением для диспетчера.

      В случае несанкционированного проникновения в машинное помещение диспетчер должен немедленно оповестить организацию, обслуживающую лифт.




    8. Дополнительные элементы диспетчеризации




      На карте могут отображаться дополнительные блоки, относящиеся к диспетчеризации домового оборудования (таблица 8).




      Таблица 8 – Дополнительные блоки диспетчеризации




      Картинка

      Блок диспетчеризации

      Описание цветов











      Блок диспетчерского контроля БДК




      Картинка сине-зеленого цвета











      Переговорное устройство

      (блок голосовой связи БГС-П)




      Изображение громкоговорителя серого цвета











      Температурный датчик




      Стилизованное изображение градусника и надпись со значением температуры











      Управление освещением дома (блок информационно- управляющий БИУ-Л)




      Прямоугольный «рубильник» белого, серого или красного цвета











      Охранный датчик ИО




      Кружок зеленого или красного цвета




      16 Ред.2

    9. Блок диспетчерского контроля




      Блок диспетчерского контроля БДК (БДК-3, БДК-4, БДК-Т3, БДК-Т4) предназначен для подключения остальных блоков диспетчеризации (переговорные устройства БГС-П, температурные датчики, БИУ-Л).

      В случае обрыва информационной линии или выхода блока из строя изображение блока перечеркивается двумя красными диагональными линиями (таблица 9).




      Таблица 9 – Состояния блока диспетчерского контроля




      Картинка

      Состояние блока

      Описание цветов











      Все в норме. Блок исправен.




      Картинка сине-зеленого цвета











      Обрыв линии связи. Блок не работает




      Картинка светло-серого цвета перечеркнута красными линиями




    10. Переговорное устройство




      На карте отображаются дополнительные переговорные устройства (БГС-П)

      следующим образом (таблица 10)




      Таблица 10 – Состояния переговорного устройства




      Картинка

      Состояние переговорного устройства

      Описание цветов











      Все в норме. Вызов отсутствует




      Изображение громкоговорителя серого цвета











      На переговорном устройстве нажата кнопка вызов




      Изображение громкоговорителя желтого цвета











      Переговорное устройство выключено




      Изображение громкоговорителя темно- серого цвета







      Для вызова диспетчера необходимо нажать кнопку «ВЫЗОВ», расположенную в верхней части блока БГС-П. При этом цвет картинки соответствующего переговорного устройства на карте изменяется на желтый. Дополнительно диспетчер оповещается звуковым или голосовым сообщением.

      Далее изображение переговорного блока периодически мигает до ответа диспетчера на вызов…




      Ред.2 17

      Для начала разговора диспетчер должен нажать кнопку клавиатуры «Enter» или щелкнуть мышкой по картинке переговорного устройства на карте. Дальнейшие действия диспетчера для разговора полностью совпадают с действиями по разговору с пассажиром лифта и описаны в разделе «Вызов диспетчера из лифта».

      Диспетчер может в любой момент времени определить, с каким объектом ведется разговор. Название отображается в верхней строке окна разговора (см. рисунки 3 и 4).

      Если разговор выполняется с переговорным устройством, то заголовочная надпись имеет следующий вид:

      Разговор с электрощитовой Ул.Ленина 24 п1.

      Если разговор выполняется с подвальным помещением, то заголовочная надпись имеет следующий вид:

      Разговор с подвалом Ул.Ленина 24 п1.




      Если подвести указатель мышки к переговорному устройству, то возникнет подсказка, показывающая расположение переговорного устройства – адрес дома и подъезда и уточненное местоположение блока (рисунок 18).








      Рисунок 18 – Подсказка, возникающая при наведении мышки на переговорное устройство




    11. Температурный датчик




      Температурный датчик является точным измерителем температуры. Датчики установлены на входящих и выходящих трубах горячей воды в ЦТП. Текущее значение температуры каждого датчика отображается на карте в градусах Цельсия. Значение температуры является информационным параметром для диспетчера.

      Цвет фона надписи температуры изменяется в зависимости от значения температуры от сине-зеленого (холодный) до желто-красного (горячий). Аварийным значениям соответствует ярко-красный цвет. Таким образом, диспетчер по цвету надписей легко определяет аварийное значение температуры, даже не читая цифровое значение температуры.

      Пример отображения датчика температуры приведен на рисунке 15.

      Если подвести указатель мышки к датчику температуры, то возникнет подсказка, показывающая расположение датчика температуры. На рисунке 16 приведен пример такой подсказки.




    12. Управление освещением дома




      Для управления освещением дома используется специальный блок БИУ-Л (блок информационно - управляющий лифтовой). На карте блок отображается одной из следующих картинок – см. таблицу 11.




      18 Ред.2

      Таблица 11 – Состояния освещения дома




      Картинка

      Состояние освещения

      Описание цветов











      Освещение дома включено Напряжение подано.




      Прямоугольный «рубильник» белого цвета. Ручка рубильника» находится вверху











      Освещение дома включено Напряжение не подано.




      Прямоугольный «рубильник» красного цвета. Ручка рубильника» находится вверху











      Освещение дома выключено Напряжение не подано.




      Прямоугольный «рубильник» серого цвета.

      Ручка рубильника» находится внизу











      Освещение дома выключено Напряжение подано.




      Прямоугольный «рубильник» красного цвета.

      Ручка рубильника» находится внизу







      Красный цвет обозначает несоответствие управления освещением контролю освещения. В случае, если блок постоянно отображается красным цветом, диспетчер должен оповестить электрика, обслуживающего дом, о появлении неисправности.

      Диспетчер может включить или выключить освещение отдельного дома. Для этого необходимо навести указатель мышки на блок управления освещением дома и нажать левую кнопку мышки. Состояние блока изменится на противоположное – если блок был включен, то он выключится и наоборот.

      Если подвести указатель мышки к блоку управления освещением дома, то возникнет подсказка, показывающая точное расположение блока.




    13. Охранный датчик




      Кроме охранного датчика машинного помещения на карте могут располагаться дополнительные охранные датчики, расположенные на дверях чердаков, подвалов, отдельных электрощитовых и т.д. .

      Закрытая дверь отображается значком в виде кружка зеленого цвета. Открытая дверь отображается кружком красного цвета с разомкнутым контактом. Возможные изображения датчиков приведены на рисунке 17.

      Открытие двери сопровождается звуковым или голосовым сообщением для диспетчера.

      В случае несанкционированного проникновения в одно из охраняемых помещений диспетчер должен немедленно оповестить организацию, обслуживающую данное помещение.




    14. Оперативный журнал диспетчера




      В отдельном окне программы отображаются все происходящие в программе события в виде журнала. Фрагмент оперативного журнала приведен на рисунке 19.

      Более поздние по времени записи отображаются выше и в верхней строке журнала отображается самая последняя запись.




      Ред.2 19

      Журнал позволяет диспетчеру уточнить события, произошедшие за небольшой период отсутствия диспетчера, а также уточнить время того или иного события, произошедшего за последнее время.








      Рисунок 19 – Фрагмент оперативного журнала диспетчера




      В оперативном журнале диспетчера отображаются 100 последних записей. Полный журнал событий системы можно посмотреть, выбрав в меню программы следующий пункт «Окно/Общий журнал».




    15. Работа с часами и будильником




      Для удобства диспетчера текущее время отображается в отдельном окне

      (рисунок 20).








      Рисунок 20 – Отображение текущего времени.




      Для изменения настроек часов и будильника необходимо щелкнуть мышкой по часам, отображаемым в отдельном окошке. После этого появится окно настройки часов и будильника (рисунок 21)







      20 Ред.2











      Рисунок 21 – Окно установки будильника




      Используя мышь или клавиатуру компьютера, диспетчер может настроить часы и будильник.




      Часы

      В этом поле цифрами указан час срабатывания будильника. Возможные значения от 0 до 23.

      Минуты

      В этом поле цифрами указаны минуты срабатывания будильника. Возможные значения от 0 до 59.

      Будильник

      Если точка стоит напротив надписи «Выключен», то будильник отключен. Если же точка стоит напротив надписи «Включен», то будильник включен.

      Каждый день

      Если напротив этой надписи стоит «галочка», то будильник будет срабатывать каждый день. Если

      «галочки нет», то будильник сработает только один раз.

      Показывать секунды

      Если напротив этой надписи стоит «галочка», то часы будут отображать время с секундами, в противном случае секунды показываться не будут.




      После того как все необходимые настройки выполнены, следует мышкой нажать кнопку «Закрыть» (навести указатель мышки на кнопку «Закрыть» и нажать левую кнопку мышки).




    16. Отключение компьютера




Компьютер является дорогостоящим оборудованием, требующим соблюдения определенных правил эксплуатации. Наиболее важным является способ выключения компьютера.

Ниже описана последовательность действий диспетчера для выключения компьютера:




  1. Нажмите левой кнопкой мышки кнопку «Пуск», расположенную в левой нижней части экрана.

  2. В появившемся окне наведите указатель мыши на надпись «Завершение работы…» и нажмите левую кнопку мышки.

  3. В центре экрана появится окно с надписью в заголовке «Завершение работы Windows». Щелкните левой кнопкой мышки по надписи «выключить компьютер». Напротив этой надписи слева должна появится точка.

  4. Наведите указатель мышки на кнопку «OK» и нажмите левую кнопку мышки.




    Ред.2 21

  5. Дождитесь появления надписи в центре экрана «Теперь питание компьютера можно выключить».

  6. Если компьютер не выключится автоматически через 3-4 минуты, то выключите питание кнопкой «Power» (Сеть) на лицевой панели системного блока.




22 Ред.2




Приложение 1

Расположение переговорных кнопок на клавиатуре компьютера











Кнопка Enter – нажмите эту кнопку для разговора с лифтом из которого пришел вызов Кнопка Пробел – нажимайте эту кнопку для переключения говорит/слушать

Кнопка Esc – нажмите эту кнопку для завершения разговора




Ред.2 23





////////////////////////////
