Motor дизель-генераторная установка. Руководство по эксплуатации - часть 2



  35



Коррозия является основной причиной поломки радиатора. Вода и воздух

увеличивают  скорость  коррозии.  Следите  за  отсутствием  утечек  и  полностью
заправляйте  систему  охлаждения  водой,  не  допуская  попадания  в  систему
воздуха.

Радиатор  должен  полностью  заполняться  охлаждающей  жидкостью,

иначе  увеличивается  скорость  коррозии.  Радиатор  неработающей  установки
либо не должен содержать жидкости, либо быть заполнен жидкостью до отказа.
Если возможно, НЕ используйте воду.





Внимание!

При работе установки охлаждающая жидкость в радиаторе обычно очень

горячая  и  находится  под  давлением.  Не  чистите  радиатор    и  не  разъединяйте
трубы до тех пор, пока жидкость не остынет, не работайте с радиатором и не
открывайте защитную крышку вентилятора при работающем вентиляторе.

Внешняя очистка:



В  пыльной  и  грязной  среде  зазоры  радиатора  забиваются  мелкими

камнями и насекомыми, что уменьшает эффективность охлаждения. В данном
случае  чистка  обычно  производится  небольшим  напором  воды  с  моющим
средством,  распылением  пара  или  воды  на  переднюю  часть  радиатора.
Распыление  с  обратной  стороны  радиатора  переместит  грязь  ещё  глубже  в
радиатор. При чистке радиатора накрывайте двигатель и генератор.

Если  грязь  сильно  въелась  и  описанные  выше  методы  не  помогают,

снимите радиатор и опустите его на 20 минут в горячую щелочную воду, затем
промойте горячей водой.

Внутренняя очистка: если добавляется большое количество жёсткой воды

или  генератор  временно  работает  без  добавления  противокоррозионных
присадок  из-за  утечки  через  соединения,  то  система  охлаждения  будет
забиваться накипью.

Выполните очистку от накипи, выполнив следующие действия:

Слейте  жидкость  с  системы  охлаждения  и  отсоедините  патрубки  от

двигателя.

Подготовьте 4% раствор кислоты для удаления накипи, добавляя кислоту

в воду (никогда не добавляйте воду в кислоту).



  36



Примешивайте  в  течение  нескольких  минут,  затем  нагрейте  раствор  до

температуры 49

℃

, не выше.

Залейте  раствор  в  трубу  через  крышку  фильтра  или  ответвление,  не

допуская  пузырения.  После  завершения  химической  реакции,  заполните
радиатор подогретым раствором.

Оставьте  раствор  в  системе  на  несколько  минут,  затем  слейте  раствор

назад в ёмкость через нижний вывод системы или сливное отверстие.

Проверьте  внутреннюю  часть  системы,  если  накипь  ещё  присутствует,

повторите процедуру, используя 8% раствор.

После  устранения  накипи,  для  гашения  кислоты  выполните  следующие

действия:  заполните  ёмкость  водой,  нагрейте  до  кипения  и  добавьте  соды  в
следующей  пропорции:  500  г  соды  на  20  л  воды,  заполните  радиатор  этим
раствором и слейте обратно в ёмкость.

Несколько  раз  промойте  радиатор  данным  методом,  и  в  конце  оставьте

раствор в радиаторе на один час. Слейте раствор и промойте радиатор чистой
горячей водой.

Так  как  накипь  закрывает  утечки,  то  проверьте  отсутствие  утечек  в

радиаторе  под  давлением,  превышающим  в  2  раза  номинальное  рабочее
давление.

Перед  запуском  двигателя  добавьте  в  охлаждающую  жидкость

противокоррозионные и противоконденсатные присадки.



ОПИСАНИЕ И ОБСЛУЖИВАНИЕ ГЕНЕРАТОРА

                                  Описание генератора

В  генераторной  установке  используются  бесщёточный  генератор  с

самовозбуждением,  не  имеющий  требующих  обслуживания  контактных  колец
и щёток. Система управления имеет регулятор напряжения.

                             Обслуживание генератора

Предполагается  регулярное  выполнение  тестирование  и  чистки,  хотя

обслуживание  выполняется  редко.  При  первом  запуске  выполните
тестирование  обмоток.  Если  генератор  выполняет  функции  резервного,  в
зависимости  от  влажности  места  хранения,  обычно  проверяют  изоляцию
каждые 3-6 месяцев, а во влажных помещениях устанавливают нагреватели для
осушения воздуха и сохранения обмоток сухими.



  37



Регулярно  проверяйте  воздушный  фильтр,  устанавливаемый  на

генераторе  в  зависимости  от  окружающих  условий.  Если  необходима  чистка
фильтра, снимите фильтрующий материал, замочите в воде и помойте его, для
лучшей  очистки  материала  можно  добавить  моющее  средство.  Перед
установкой хорошо высушите материал.

Дополнительно  выполняйте  регулярную  чистку  внутренних  и  внешних

частей  генератора,  периодичность  очисток  зависит  от  условий  окружающей
среды  возле  генераторной  установки.  Для  чистки  выполните  следующие
действия:

Отключите питание, ототрите всю грязь, масла, воду и другие жидкости,

очистите вентиляционные решётки, так как  грязь может привести к перегреву
обмоток или при попадании в обмотки повредить изоляцию. Удаляйте пыль и
грязь  с  помощью  пылесоса,  не  используйте  для  чистки  продувку  или
разбрызгивание под давлением.



ОПИСАНИЕ СИСТЕМЫ УПРАВЛЕНИЯ И ПОИСК

НЕИСПРАВНОСТЕЙ



Описание:

Панель  управления  на  базе  контроллера  представляет  собой  систему

управления  и  защиты,  которая  используется  в  ДГУ.  На  дисплей  контроллера
выводится  информация  о  большинстве  измеряемых  параметров.  Система
удобна  как  в  эксплуатации,  так  и  в  обслуживании.  Как  правило,  нет
необходимости  в  дополнительном  программировании,  так  как  заводских
установок  вполне  достаточно.  Тем  не  менее,  программируемые  параметры
позволяют  управлять  генераторным  агрегатом  в  более  полной  степени.
Программируемые  параметры  хранятся  в  энергонезависимой  памяти,  и  вся
информация  сохраняется  даже  в  случае  полного  отключения  электрического
питания.

В  зависимости  от  требований  генераторная  установка  комплектуются

различными  типами  системы  управления,  включая  систему  управления  с
автоматическим запуском и синхронизацией.

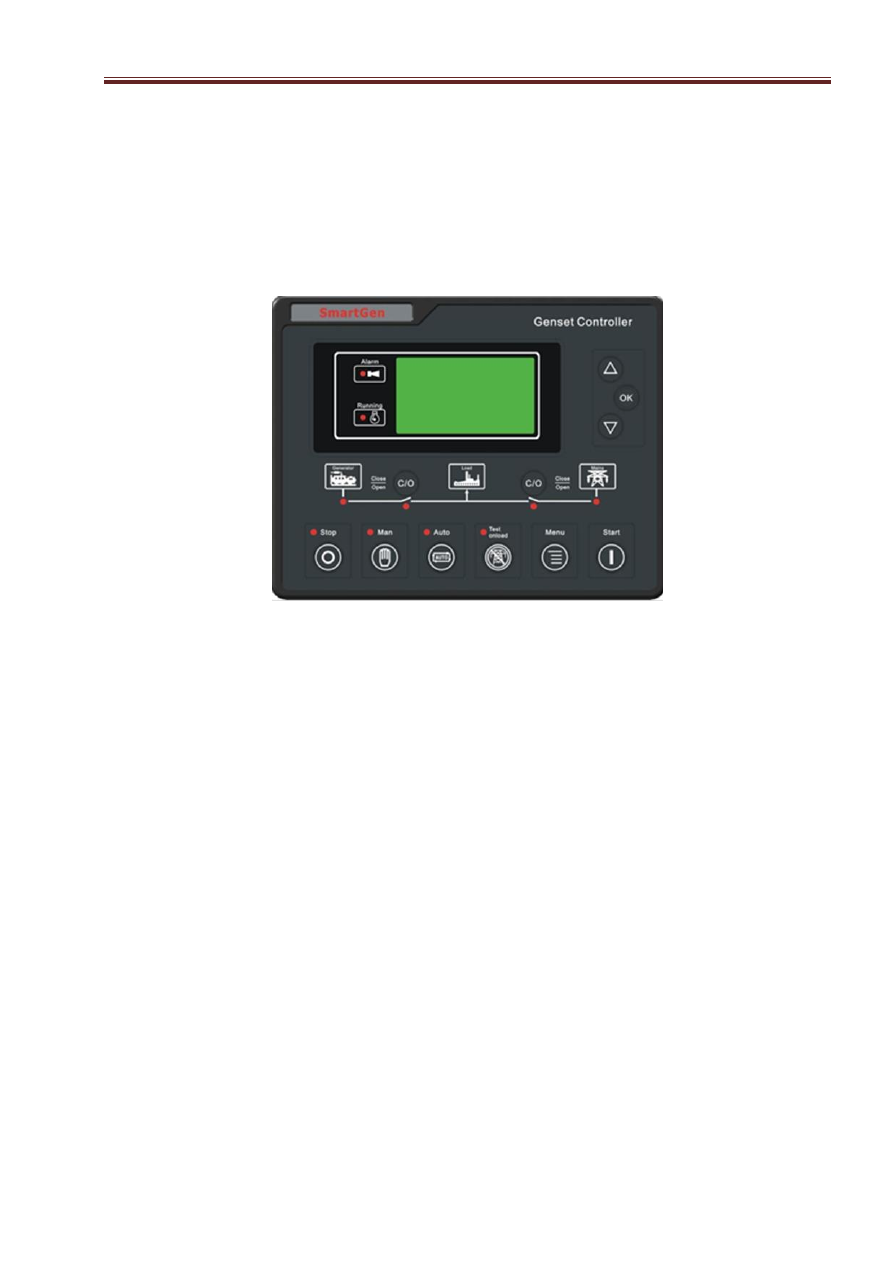

Стандартно  на  генераторную  установку  устанавливается  контроллер

«Smartgen»,  который  представляет  собой  комплексное  устройство  с  функцией
AMF,  как  для  одиночных  ДГУ  в  режиме  ожидания,  так  и  для  ДГУ  в  режиме
двойного резервирования.



  38



Все  программируемые  параметры,  могут  быть  изменены  с  передней

панели в режиме эксплуатации.

В журнал событий включается не только дата, время, информацию, но и

полный перечень измеряемых параметров генератора на момент возникновения
неисправности.







Внимание!

!  Перед  запуском  генераторной  установки  оператор  должен  изучить

устройство  и  элементы  управления  панели.  При  управлении  установкой
оператор  должен  часто  следить  за  дисплеем  контроллера  для  устранения
неисправностей.



  39

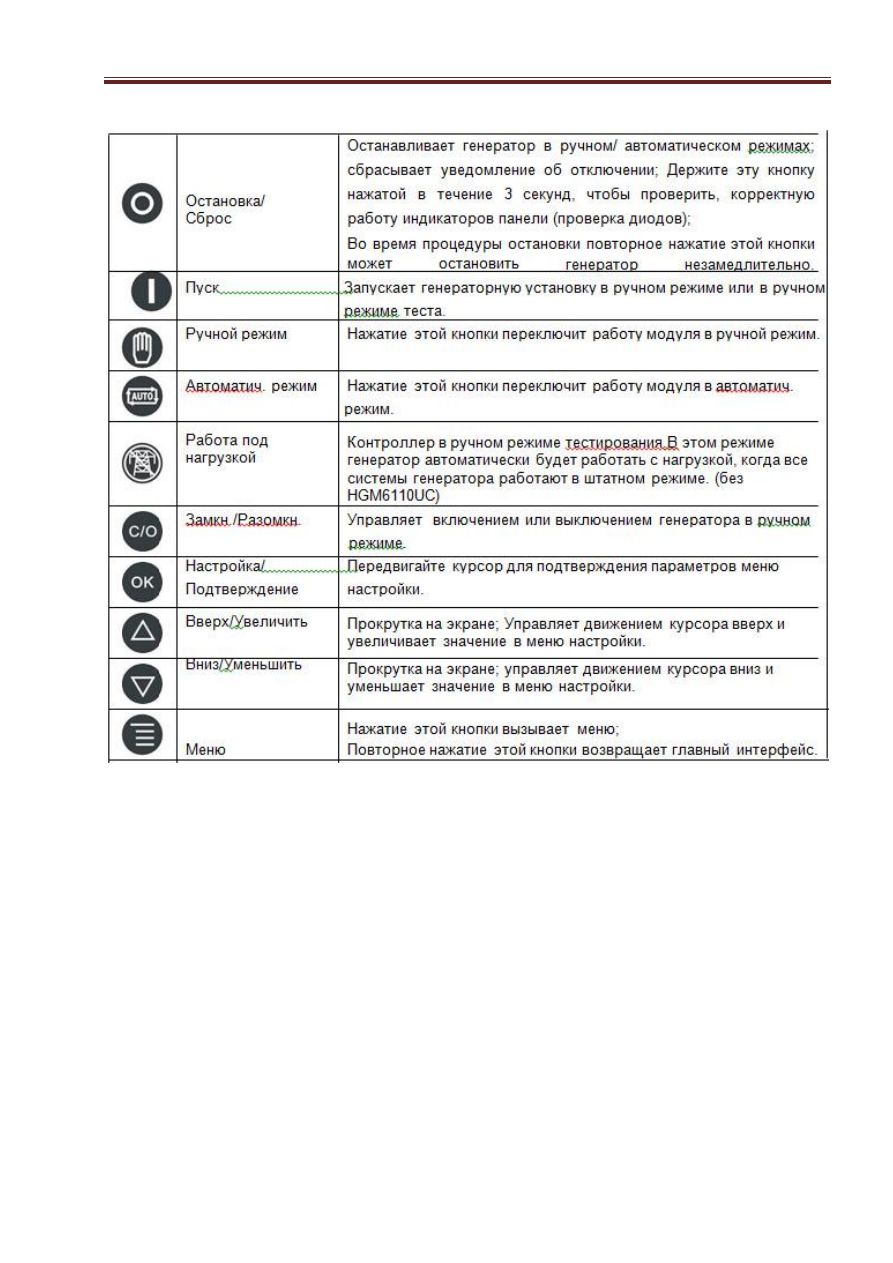

Функции клавиш





  40

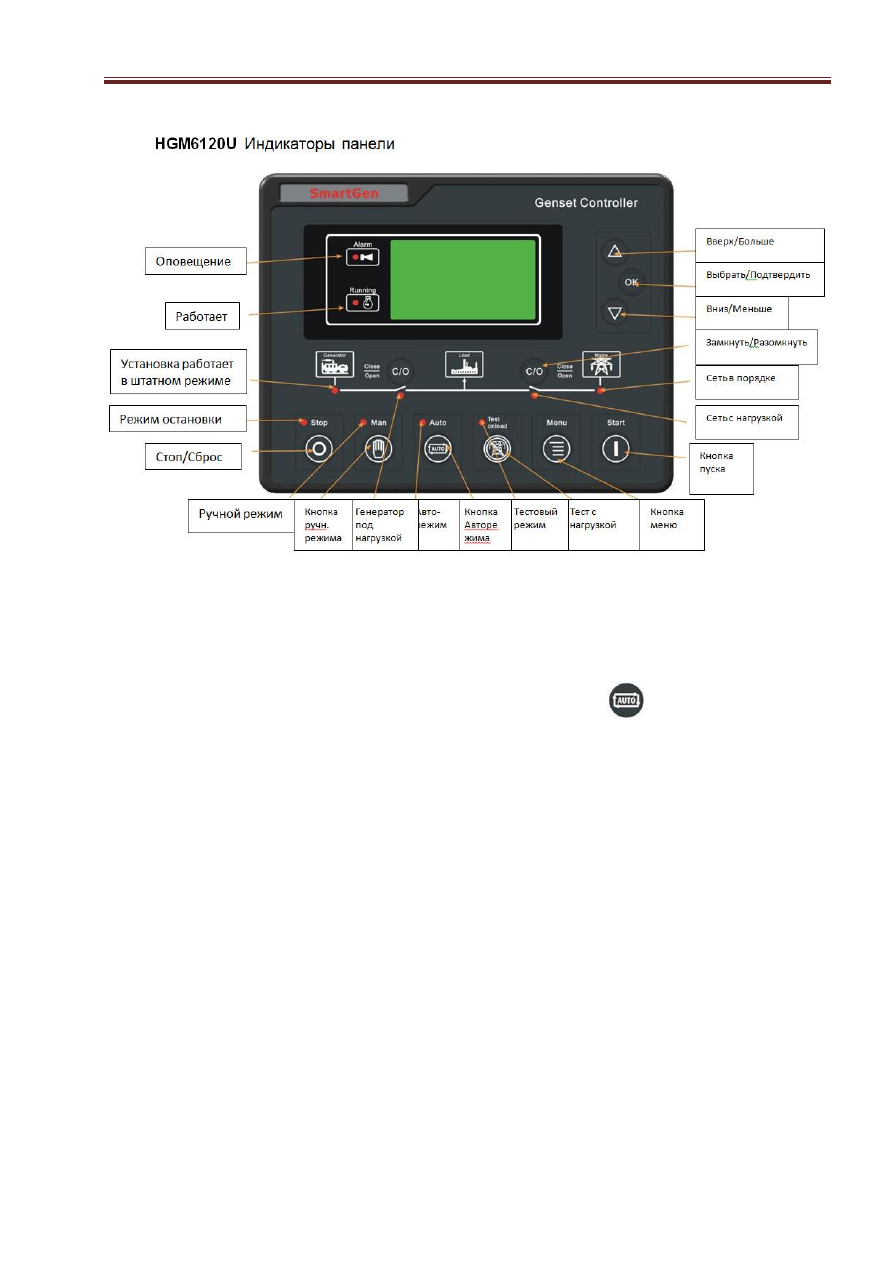

Панель контроллера



HGM6120U Индикаторы панели



Автоматический пуск/остановка

Автоматический  режим  активируется  нажатием

  ,  при  этом  рядом  с

кнопкой  загорается  светодиодный  индикатор,  подтверждающий  совершение
действия.

Последовательность запуска

1)  HGM6120UC:  Когда  в  работе  электросети  наблюдаются  проблемы

(недостаточное  напряжение  или  перенапряжение,  потеря  фазы),  войдите  в
меню  “Задержка  при  проблемах  с  электросетью”,  и  на  экране  начнется
обратный отсчет. Когда время задержки истекает, начинается "Задержка пуска".

2)  HGM6110UC:  когда  активен  вход  “удаленный пуск”,  войдите  в  меню

“Задержка пуска”.

3) на экране высветится “Обратный отсчет” задержки пуска.



  41



4)  Когда  фаза  задержки  пуска  закончена,  активируется  выход  реле

прогрева  (если  настроено),  на  экран  выводится  “Задержка  предварительного
прогрева XX секунд”.

5)  По  окончании  задержки  предварительного  прогрева,  активируется

выход топливного реле на 1 сек., а затем активируются выходы пускового реле;
если генератор не запустился в течение “Времени запуска”, выходы топливного
и  пускового  реле  деактивируются  и  переходят  в  фазу  “Пауза  пуска”  до
следующей попытки запуска.

6) Если генератор не запустился в заданное количество пусков, четвертая

строка на экране потемнеет и высветится оповещение "Неудачный пуск".

7)  Каждый  раз  при  успешном  запуске  генератор  будет  вступать  в  фазу

“Безопасная  работа”.  В  течение  этого  периода  оповещения  о  низком  уровне
давления  масла,  высокой  температуре,  низкой  скорости,  проблемах  при
зарядке, а также доп. вход (если настроен) деактивированы. По окончании этой
фазы генератор перейдет в фазу “Задержка холостого хода” (если настроено).

8)  Во  время  задержки  холостого  хода  оповещения  о  низкой  скорости,

низкой частоте и низком напряжении деактивированы. По окончании этой фазы
генератор перейдет в фазу “Задержка прогрева” (если настроено).

9)  По  окончании  фазы  “Задержки  прогрева”  загорится  индикатор,  если

генератор работает нормально. Если напряжение и частота двигателя достигают
необходимых  показателей  нагрузки,  релейные  выходы  замыкаются,  генератор
принимает  нагрузку  и  загорается  индикатор;  если  напряжение  или  частота  за
пределами  нормы,  контроллер  выведет  соответствующее  оповещение  и
отключится (оповещение будет выведено на экран).

Последовательность остановки

1)  HGM6120UC:  при  нормальной  работе  и  отсутствии  проблем  в

электросети  генератор  перейдет  в  фазу  “Нормальная  задержка  электросети”,
когда  загорается  индикатор  работы  электросети,  начинается  “Задержка
остановки”.

2)  HGM6110UC:  генератор  переходит  в  фазу  “Задержка  остановки”,  как

только деактивируется “Удаленный запуск”.



  42



3)  Когда  “Задержка  остановки”  окончена,  генератор  вступает  в  фазу

“Задержка  охлаждения”.  Выключающее  реле  деактивируется.  После
переключения  на  “Задержку  перехода”,  активируется  выход  выключающего
реле,  электросеть  принимает  нагрузку,  индикатор  генератора  тухнет,  и
загорается индикатор электросети.

4)  При  переходе  в  фазу  “Задержка  остановки  холостого  хода”,

активируется выход реле холостого хода (если настроено).

5)  При  переходе  в  фазу  “Задержка  ETS  (питания  для  остановки)”,

активируется выход реле ETS, при этом отключается выход топливного реле

6) При переходе в фазу “Генератор выключен” генератор автоматически

определит, совершена ли остановка.

7)  Когда  генератор  остановлен,  он  переходит  в  режим  ожидания;  при

неудачной

попытке

остановки

генератора

контроллер

выведет

соответствующее  оповещение  (на  экране  отобразится  оповещение  “Неудачная
остановка”).



Пуск/остановка в ручном режиме

1)  HGM6120UC,  автоматический  режим  включается  нажатием  кнопки

 при этом загорается индикатор режима.



Нажмите

  и  контроллер  перейдет  в  “Ручной  режим  тестирования”

загорится индикатор режима. И в том и в другом режиме нажатие кнопки
запустит  генератор,  он  может  автоматически  определить  остановку  запуска  и
увеличить  скорость  работы  до  высокого  уровня.  Если  во  время  работы
двигателя наблюдается высокая температура, низкое давление масла, слишком
высокая  скорость  и  проблемы  с  напряжением,  контроллер  может  обезопасить
генератор, остановив его (подробное описание процедур дается в пунктах № 4-
9  Автоматического  запуска).    В  ручном  режиме  переключение  не  произойдет

автоматически,  необходимо  нажать

  для  переноса  нагрузки.  В  “Ручном



  43



режиме  тестирования”,  после  того  как  генератор  набрал  скорость  и  работает
нормально,  независимо  от  состояния  электросети  нагрузка  будет  передана
генератору.

2)  HGM6120UC,  Автоматический  режим  включается  нажатием  кнопки

  при  этом  загорается  индикатор  режима.  Затем  нажатие  кнопки



запустит  генератор,  он  может  автоматически  определить  остановку  запуска  и
увеличить  скорость  работы  до  высокого  уровня.  Если  во  время  работы
наблюдается  высокая  температура,  низкое  давление  масла,  слишком  высокая
скорость и проблемы с напряжением, контроллер может обезопасить генератор,
быстро остановив  его  (подробное  описание  процедур  дается  в пунктах № 4~9
Автоматического  запуска).  После  того  как  генератор  набрал  скорость  и

работает нормально, нажмите

 и генератор примет нагрузку.

3)  Остановка  вручную,  нажатие

  может  аварийно  отключить

работающий генератор.



СИСТЕМА БЕЗОПАСНОСТИ. ПРЕДУПРЕДИТЕЛЬНЫЕ

УВЕДОМЛЕНИЯ





Когда  контроллер  обнаруживает  предупредительный  сигнал,  генератор

только выводит оповещение, но не отключается.

Оповещения  выводятся  на  ЖК-экран.  Оповещения  следующего

содержания:

№

Наименование

Описание

1

Потеря сигнала
скорости

Когда скорость генератора равна 0, и задержка потери
скорости также равна 0, контроллер посылает
предупредительный сигнал и оповещение отображается на
экране.

2

Повышенное
напряжение генератора

Когда значение тока генератора выше порогового, а время
соответствующей задержки равно 0, контроллер посылает
предупредительный сигнал и оповещение отображается на
экране.

3

Неудачная остановка

Когда генератор не останавливается по окончании



  44



№

Наименование

Описание

“задержки остановки”, контроллер посылает
предупредительный сигнал и оповещение отображается на
экране.

4

Низкий уровень топлива  Когда уровень топлива генератора ниже порогового или

активно оповещение о низком уровне топлива, контроллер
посылает предупредительный сигнал и оповещение
отображается на экране.

5

Неудачная попытка
зарядки

Когда напряжение зарядного устройства генератора ниже
порогового, контроллер посылает предупредительный
сигнал и оповещение отображается на экране.

6

Пониженное
напряжение
аккумулятора

Когда напряжение аккумулятора генератора ниже
порогового, контроллер посылает предупредительный
сигнал и оповещение отображается на экране.

7

Повышенное
напряжение
аккумулятора

Когда напряжение аккумулятора генератора ниже
порогового, контроллер посылает предупредительный
сигнал и оповещение отображается на экране.

8

Низкий уровень воды

Когда активен вход низкого уровня воды, контроллер
посылает предупредительный сигнал и оповещение
отображается на экране.

9

Обрыв датчика
температуры

Когда датчик не удалось подключить к соответствующему
порту, контроллер посылает предупредительный сигнал, и
оповещение отображается на экране.

10  Обрыв датчика

давления масла

Когда датчик не удалось подключить к соответствующему
порту, контроллер посылает предупредительный сигнал, и
оповещение отображается на экране.

11  Время технического

обслуживания истекло

Когда время работы генератора превышает срок до
технического обслуживания
заданное пользователем, и необходимость
техобслуживания задана как напоминание, контроллер
посылает предупредительный сигнал, и оповещение
отображается на экране. Когда при настройке типа
обслуживания выбирается «Не использовалось»,
оповещение о техобслуживании сбрасывается.



Уведомления об отключении.

Когда контроллер обнаруживает оповещение об отключении, он

отправляет сигнал о размыкании переключателя и останавливает генератор.
Оповещения выводятся на ЖК-экран.

Уведомления об отключении следующего содержания:



  45



№

Наименование

Описание

1

Аварийная остановка

Когда контроллер обнаруживает сигнал аварийной
остановки, он посылает сигнал об остановке, и
оповещение отображается на экране.

2

Отключение из-за
высокой температуры

Когда температура воды/цилиндра выше порогового,
контроллер посылает сигнал об остановке, и оповещение
отображается на экране.

3

Отключение из-за
низкого уровня
давления масла

Когда давление масла ниже порогового, контроллер
посылает сигнал об остановке, и оповещение
отображается на экране.

4

Отключение из-за
повышенной скорости

Когда скорость генератора выше пороговой, контроллер
посылает сигнал об остановке, и оповещение
отображается на экране.

5

Отключение из-за
пониженной скорости

Когда скорость генератора ниже пороговой, контроллер
посылает сигнал об остановке, и оповещение
отображается на экране.

6

Отключение из-за
потери скорости

Когда скорость вращения равна 0, а время
соответствующей задержки не равно 0, контроллер
посылает сигнал об остановке, и оповещение
отображается на экране.

7

Отключение из-за
повышенного
напряжения генератора

Когда напряжение генератора выше порогового,
контроллер посылает сигнал об остановке, и оповещение
отображается на экране.

8

Отключение из-за
пониженного
напряжения генератора

Когда напряжение генератора ниже порогового,
контроллер посылает сигнал об остановке, и оповещение
отображается на экране.

9

Отключение из-за
перегрузки по току

Когда значение тока генератора выше порогового,
контроллер посылает сигнал об остановке, и оповещение
отображается на экране.

10

Неудачный пуск

Когда в пределах заданного количества пусков генератор
так и не запустился, контроллер посылает сигнал об
остановке и оповещение отображается на экране.

11

Отключение из-за
повышенной частоты

Когда частота генератора выше порогового, контроллер
посылает сигнал об остановке, и оповещение
отображается на экране.

12

Отключение из-за
пониженной частоты

Когда частота генератора ниже порогового, контроллер
посылает сигнал об остановке, и оповещение
отображается на экране.

13

Отключение из-за
отказа генератора

Когда частота генератора равна 0, контроллер посылает
сигнал об остановке, и оповещение отображается на
экране.

14

Низкий уровень топлива  Когда активен вход низкого уровня топлива, контроллер

посылает предупредительный сигнал, и оповещение
отображается на экране.

15

Низкий уровень воды

Когда активен вход низкого уровня воды, контроллер
посылает предупредительный сигнал и оповещение
отображается на экране.



  46





16

Разрыв цепи датчика
температуры

Когда датчик не удалось подключить к
соответствующему порту, контроллер посылает сигнал
об отключении, и оповещение отображается на экране.



17

Разрыв цепи датчика
давления масла

Когда датчик не удалось подключить к
соответствующему порту, контроллер посылает сигнал
об отключении, и оповещение отображается на экране.




18




Выключение в связи с
окончанием времени
техобслуживания

Когда время работы генератора превышает срок до
технического обслуживания, заданный пользователем, и
необходимость техобслуживания задана как
напоминание с выключением, контроллер посылает
сигнал об отключении, и оповещение отображается на
экране. Когда при настройке типа обслуживания
выбирается «Не использовалось», оповещение о
техобслуживании сбрасывается.

СОЕДИНЕНИЯ

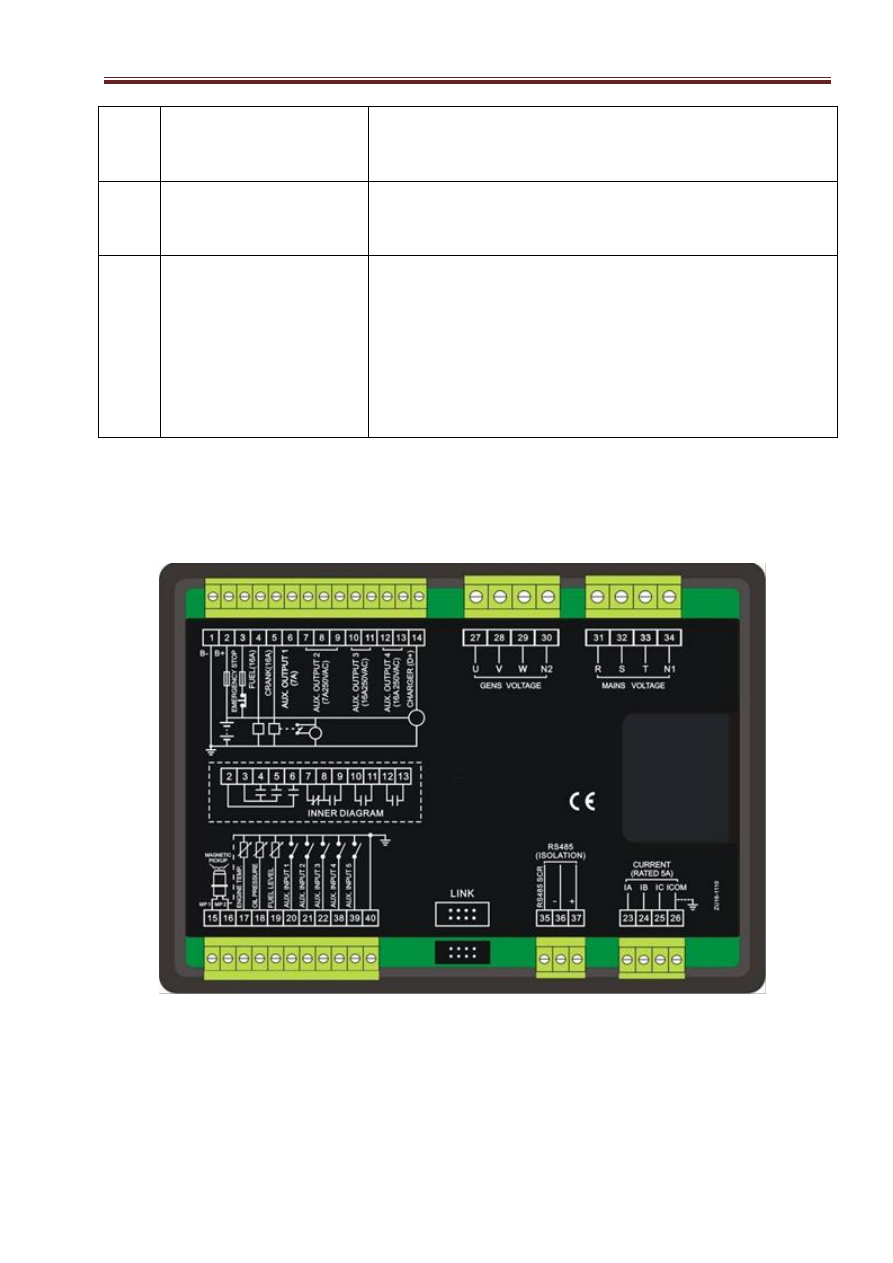

В отличие от HGM6120UC HGM6110UC не имеет трехфазного входного

разъема напряжения электросети. Задняя панель HGM6110UC и HGM6120UC
описываются ниже.





Описание функции соединений:



  47



№  Функция

S
сечения
кабеля

Описание

1

DC вход B-

2,5 мм2

Соединение с отрицательным выходом стартерного
аккумулятора.

2

DC вход B+

2,5 мм2

Соединение с положительным выводом стартерного
аккумулятора. Если длина кабеля больше 30 м, лучше
использовать двойной провод в параллели.
Рекомендуется предохранитель с макс. значением в
20A.

3

Аварийная остановка

2,5 мм2



Подключается к B+ посредством кнопки аварийной
остановки.

4

Выход топливного реле  1,5 мм2  Обеспечивает питание посредством трех соединений;

номинальный ток: 16А.

5

Выход пускового реле

1,5 мм2

Обеспечивает питание посредством трех соединений;
номинальный ток: 16А. Соединен с катушкой
стартера.

6

Дополнительный
выход реле 1

1,5 мм2

Обеспечивает питание
посредством двух соединений;
номинальный ток: 7А.














Таблица данных 2

7




Дополнительный
выход реле 2





1,5 мм2

Нормально замкнутый выход;
номинальный ток: 7А

8

Общий порт реле

9

Нормально разомкнутый
выход; номинальный ток: 7А

10

11

Дополнительный
выход реле 3

2,5 мм2

Выход обычно разомкнутого
контакта реле без напряжения;
номинальный ток: 16А

12

13

Дополнительный
выход реле 4

2,5 мм2

14

Вход D+ зарядного
генератора

1,0 мм2

Подключение к контакту D+ (WL). Если соединение
отсутствует, контакт не подключен.

15

Вход датчика скорости





0,5 мм2


Подключен к датчику скорости. Рекомендуется
использовать изолированное соединение.

16

Вход датчика скорости,
подключение B-

17

Вход датчика
температуры

1,0 мм2

Подключен к реостатному
датчику температуры
воды/цилиндра.






Таблица данных 4

18

Вход датчика давления
масла

1,0 мм2

Подключен к реостатному
датчику давления масла.



  48



19

Вход датчика уровня
жидкости

1,0 мм2

Подключен к реостатному
датчику уровня жидкости.

20

Настраиваемый вход 1

1,0 мм2

Заземляющее соединение
активно (B-)


Таблица данных 3

21

Настраиваемый вход 2

1,0 мм2

Заземляющее соединение
активно (B-)

22

Настраиваемый вход 3

1,0 мм2

Заземляющее соединение
активно (B-)



23

Сигнальный вход А-
фазы трансформатора
тока

1,5 мм2

Подключение ко вторичной катушке; номинальный
ток 5А

24

Сигнальный вход B-
фазы трансформатора
тока

1,5 мм2

Подключение ко вторичной катушке; номинальный
ток 5А

25

Сигнальный вход C-
фазы трансформатора
тока

1,5 мм2

Подключение ко вторичной катушке; номинальный
ток 5А

26

Общий порт ТТ

1,5 мм2

См. установочное описание.

27

Сигнальный вход U-
фазы генератора

1,0 мм2

Подключается к выходу U-фазы (рекомендуется
использовать предохранитель на 2А)

28

Сигнальный вход V-
фазы генератора

1,0 мм2

Подключается к выходу V-фазы (рекомендуется
использовать предохранитель на 2А)

29

Сигнальный вход W-
фазы генератора

1,0 мм2

Подключается к выходу W-фазы (рекомендуется
использовать предохранитель на 2А)

30

Вход N2 генератора

1,0 мм2

Подключается к кабелю N генератора

31

Сигнальный вход R-
фазы электросети

1,0 мм2

Подключается к R-фазе электросети (рекомендуется
использовать предохранитель на 2А); отсутствует в
модели

HGM6110UC



32

Сигнальный вход S-
фазы электросети

1,0 мм2

Подключается к S-фазе электросети (рекомендуется
использовать предохранитель на 2А); отсутствует в
модели

HGM6110UC



33

Сигнальный вход T-
фазы электросети

1,0 мм2

Подключается к T-фазе электросети (рекомендуется
использовать предохранитель на 2А); отсутствует в
модели

HGM6110UC



34

Вход N1 электросети

1,0 мм2

Подключается к кабелю N электросети; отсутствует в
модели

HGM6110UC



35

Общее заземление
RS485


   /


Рекомендуется изолирующий кабель с комплексным
сопротивлением в 120 Ом, один из концов которого

36

RS485-

0,5 мм2



  49



37

RS485+

0,5 мм2

заземлен.

38

Настраиваемый вход 4

1,0 мм

2



Заземляющее соединение
активно (B-)


Таблица данных 3

39

Настраиваемый вход 5

1,0 мм2

Заземляющее соединение
активно (B-)

40

Общий датчик

1,0 мм2

Порт общего датчика





ПРИМЕЧАНИЯ

____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________



  50



____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________



  51



____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________







  52



ДИАПАЗОН ЗНАЧЕНИЙ И ОПИСАНИЕ

ТАБЛИЦА ПАРАМЕТРОВ И ИХ ЗНАЧЕНИЙ (ТАБЛИЦА 1)

№  Наименование

Диапазон  По

умолч.

Описание

1

Задержка
нормальной
работы
электросети



0-3600

сек.



10


Задержка  переключения  между
режимами

штатной

работы

электросети  и  с  неполадками  в
ней. Используется для контроля
АВР

(Автомат

включения

резерва) контроля.

2

Задержка

при

неполадках

в

электросети



0-3600

сек.



5

3

Пониженное
напряжение
электросети

30-620 В

184

Когда  напряжение  электросети
ниже

нормы,

активируется

режим  низкого  напряжение
электросети.  Если  значение
достигает  30  В,  этот  режим
отключается.

4

Повышенное
напряжение
электросети

30-620 В

276

Когда  напряжение  электросети
выше

нормы,

активируется

режим  высокого  напряжение
электросети.  Если  значение
достигает  620  В,  этот  режим
отключается.

5

Пауза
переключения

0-99,9

сек.

1,0

Время  переключения  между
состояниями,  когда  соединение
с  генератором  замкнуто,  а  с
электросетью  –  разомкнуто,  и
наоборот.

6

Задержка пуска

0-3600

сек.

1

Время

между

получением

сигнала

о

неполадках

с

электросетью  или  получением
удаленного

сигнала

пуска

генератора и пуском генератора.

7

Задержка
остановки

0-3600

сек.

1

Время

между

получением

сигнала

о

неполадках

с

электросетью  или  получением
удаленного

сигнала

пуска

генератора

и

остановкой

генератора.

8

Количество пусков

1-10

3

В  случае  неудачного  запуска
двигателя  это  максимальное
количество

пусков.

Когда

заданное время запуска истекло,
контроллер  посылает  сигнал  о
неудачном запуске.

9

Время
предварительного

0-300

сек.

0

Время

предварительного

нагрева  свечи  зажигания  до



  53



нагрева

подачи питания к стартеру.

10

Время

пуска

двигателя

3-60 сек.

8

Время

подачи

питания

к

стартеру  для  каждой  попытки
пуска.

11

Перерыв  в  пуске
двигателя

3-60 сек.

10

Интервал  до  повторной  подачи
питания  к  стартеру  после
неудавшегося пуска двигателя.

12

Время  безопасной
работы

1-60 сек.

10

Время,  в  течение  которого
оповещения  о  низком  давлении
масла,  высокой  температуре,
пониженной

частоте

или

пониженном  напряжении  не
выводятся.

13

Холостой  ход  при
пуске

0-3600

сек.

0

Время

работы

в

режиме

холостого  хода  при  пуске
генератора.

14

Время прогрева

0-3600

сек.

10

Время

прогрева

между

включением

генератора

и

переключением в режим работы
на высоких оборотах.

15

Время охлаждения

3-3600

сек.

10

Время

охлаждения

перед

остановкой.

16

Пауза  остановки
холостого хода

0-3600

сек.

0

Время

холостого

хода

генератора при остановке.

17

Время ETS

0-120

сек.

20

Интервал отключения питания
электромагнита

во

время

остановки генератора.

18

Задержка  полной
остановки

0-120

сек.

0

Если  “Время  выхода  ETS”
задано как 0, это время между
окончанием

задержки

холостого  хода  и  переходом
генератора в состояние покоя;
если значение не
нулевое,  это  время  между
окончанием

задержки

соленоида  ETS  и  переходом
генератора в состояние покоя

19

Задержка
замыкания
переключателя

0-10 сек.

5

Длительность

импульса

замыкания  электросети  или
генератора;  если  присвоено
значение  0,  выход  работает  в
постоянном режиме.

20

Зубья маховика

10-300

118

Количество  зубьев  маховика



  54



позволяет

определить

скорость  двигателя  и  условия
выполнения отключения.

21

Задержка

по

причине
неполадок

в

работе генератора

0-20 сек.

10

Задержка

выдачи

уведомлений  в  условиях  при
повышенном или пониженном
напряжении.

22

Отключение  из-за
повышенного
напряжения
генератора

30-620 В

264

Когда  напряжение  генератора
выше

нормы,

включается

режим  высокого  напряжения
генератора.  Если  значение
достигает  620  В,  этот  режим
отключается.

23

Отключение  из-за
пониженного
напряжения
генератора

30-620 В

196

Когда  напряжение  генератора
ниже

нормы,

включается

режим  высокого  напряжения
генератора.  Если  значение
достигает  30  В,  этот  режим
отключается.

24

Отключение  из-за
пониженной
скорости

0-6000

об-мин.

1200

Если

скорость

двигателя

держится  на  данном  уровне  в
течение  10  сек.,  выдается
сигнал

оповещения

об

отключении.

25

Отключение  из-за
повышенной
скорости

0-6000

об-мин.

1710

Если

скорость

двигателя

держится  на  данном  уровне  в
течение  2  сек.,  выдается
сигнал

оповещения

об

отключении.

26

Выключение  из-за
низкой частоты

0-75 Гц

45,0

Когда

частота

генератора

ниже

установленного

показателя  (не  равного  0)  в
течение  10  сек.,  срабатывает
сигнал

аварийного

отключения.

27

Выключение  из-за
высокой частоты

0-75 Гц

57,0

Когда

частота

генератора

выше

установленного

показателя  в  течение  2  сек.,
срабатывает

сигнал

о



  55



повышенной

частоте

генератора.

28

Выключение  из-за
повышенной
температуры

80-140 ºC

98

Когда  значение  температуры
датчика  двигателя  превышает
установленное

значение,

датчик  посылает  оповещение
о высокой температуре. Когда
значение  данного  параметра
равно  140,  аварийный  сигнал
не

будет

отправлен

(применимо

для

датчика

температуры,

кроме

предупредительного сигнала о
высокой  температуре  при
высоком

давлении,

производимого

портом

программируемого входа).

29

Выключение  из-за
низкого

уровня

давления масла

0-400

кПа

103

Когда

значение

датчика

давления

масла

ниже

установленного

значения,

срабатывает  оповещение  о
низком

уровне

давления

масла.



Когда

значение

данного  параметра  равно  0,
аварийный  сигнал  не  будет
отправлен.  (применимо  для
датчика

давления

масла,

кроме

предупредительного

сигнала  о  низком  давлении
масла,  производимого  портом
программируемого входа)

30

Низкий

уровень

топлива

0-100%

10

Если  датчик  уровня  топлива
показывает,

что

значение

данного  параметра  держится
ниже  заданного  уровня  в
течение  10  с,  генератор
посылает  предупредительный
сигнал

с

целью

предупреждения,

но

не

выключения.



  56



31

Задержка

из-за

потери

сигнала

датчика скорости

0-20 сек.

5

Если  время  задержки  задано
как

«0

сек.»,

будет

произведено  оповещение,  но
не выключение.

32

Проблемы

при

зарядке

0-30 В

6

Во  время  работы  генератора,
если  напряжение  зарядного
генератора  WL/D+  держится
на  уровне  ниже  заданного
значения  в  течение  5  сек.,
генератор

отправит

предупредительный  сигнал  и
выключится.

33

Повышенное
напряжение
аккумулятора

12-40 В

33

Когда  напряжение  генератора
батареи  держится  на  уровне
выше  заданного  значения  в
течение  20  сек.,  активируется
сигнал  высокого  напряжения
аккумулятора.  Он  является
предупредительным,  т.  е.  не
выключает систему.

34

Пониженное
напряжение
аккумулятора

4-30 В

8

Когда  напряжение  генератора
батареи  держится  на  уровне
ниже  заданного  значения  в
течение  20  сек.,  активируется
сигнал  высокого  напряжения
аккумулятора.  Он  является
предупредительным,  т.  е.  не
выключает систему.

35

Коэффициент ТТ

(5-6000)/5

500

Коэффициент  трансформации
тока

36

Ток

полной

нагрузки

5-6000 А

500

Номинальный  ток  генератора.
Используется  для  расчета
превышения

порогового

значения тока.

37

Процент

тока

перегрузки

50-130%

120

Когда  ток  перегрузки  выше
этого  значения,  начинается
задержка тока перегрузки.

38

Задержка

тока

перегрузки

0-3600

сек.

1296

Когда  ток  нагрузки  выше
установленного

значения,

отправляется

сигнал

о



  57



превышении

порогового

значения  тока.  Когда  время
задержки задано как 0, сигнал
является  предупредительным,
т. е. не выключает систему.

39

Размыкание
контакта
топливного насоса

0-100%

25

Когда

уровень

топлива

держится  на  уровне  ниже
установленного  значения  в
течение  10  с,  отправляется
сигнал о размыкании контакта
топливного насоса.

40

Замыкание
контакта
топливного насоса

0-100%

80

Когда

уровень

топлива

держится  на  уровне  выше
установленного  значения  в
течение  10  с,  отправляется
сигнал  о  замыкании  контакта
топливного насоса.

41

Доп. выход 1

0-17

2

Заводские настройки: Включить
питание для остановки.

42

Доп. выход 2

0-17

3

Заводские настройки: Контроль
холостого хода.

43

Доп. выход 3

0-17

5

Заводские настройки: Генератор
замкнут

44

Доп. выход 4

0-17

6

Заводские настройки:
Электросеть замкнута

45

Доп. вход 1

0-15

1

Заводские настройки:
Оповещение о повышенной
температуре

46

Доп.

вход

1

активен

0-1

0

Заводские настройки: Замкнуто

47

Задержка

доп.

входа 1

0-20 сек.

2



48

Доп. вход 2

0-15

2

Заводские настройки:
Оповещение о низком давлении
масла

49

Доп.

вход

2

активен

0-1

0

Заводские настройки: Замкнуто

50

Задержка

доп.

входа 2

0-20 сек.

2



51

Доп. вход 3

0-15

10

Заводские настройки: Вход
удаленного пуска

52

Доп.

вход

3

активен

0-1

0

Заводские настройки: Замкнуто

53

Задержка

доп.

0-20 сек.

2





  58



входа 2

54

Доп. вход 4

0-15

11

Заводские настройки:
Оповещение о низком уровне
топлива

55

Доп.

вход

4

активен

0-1

0

Заводские настройки: Замкнуто

56

Задержка

доп.

входа 2

0-20 сек.

2



57

Доп. вход 5

0-15

11

Заводские настройки:
Оповещение о низком уровне
охладителя

58

Доп.

вход

5

активен

0-1

0

Заводские настройки: Замкнуто

59

Задержка

доп.

входа 2

0-20 сек.

2



60

Выбор

режима

мощности

0-2

0

0: режим остановки; 1: ручной
режим,2: автоматический режим

61

Адрес модуля

1-254

1

Адрес контроллера

62

Пароль

0-9999

1234



63

Условия
прекращения
процедуры запуска

0-5

2

Условия отключения стартера
(генератора, датчика магнитных
излучений, датчика давления
масла). Каждое условие можно
использовать по отдельности
или одновременно для
скорейшего рассоединения
мотора и генератора.

64

Скорость
двигателя

0-3000

об-мин.

360

Когда скорость двигателя выше
установленного значения,
стартер отключится.

65

Частота двигателя

10-30 Гц

14

Когда частота генератора выше
установленного значения,
стартер отключится.

66

Давление  масла  в
двигателе

0-400

кПа

200

Если

давление

масла

в

двигателе

выше

данного

значения,

стартер

будет

отключен.

67

Выбор блокировки
при  повышенной
температуре

0-1

0

По

умолчанию:

при

повышенной

температуре

будет  выдано  уведомление,  и
установка  будет  отключена.

Примечание 1



68

Выбор блокировки
при

низком

давлении масла

0-1

0

По

умолчанию:

при

пониженном  давлении  масла
будет  выдано  уведомление,  и



  59



установка  будет  отключена.

Примечание 2



69

Выбор

входа

напряжения

0-3

0

0: 3Ф 4Вт   1: 2Ф 3Вт
2: 1Ф 2Вт   3: 3Ф 3Вт

70

Выбор

датчика

температуры

0-9

8

SGX

71

Выбор

датчика

давления

0-9

8

SGX

72

Выбор

датчика

уровня жидкости

0-9

3

SGD

73

Количество
полюсов

2-32

4

Количество

магнитных

полюсов,  используемых  для
расчета  скорости  генератора
при

отсутствии

датчика

скорости.

74

Действие

при

размыкании  цепи
датчика
температуры

0-2

1



0: Определение
1: Предупреждение
2: Отключение

75

Действие

при

размыкании  цепи
датчика  давления
масла

0-2

1

76

Время
техобслуживания

0-5000 ч.

30

Используется  для  установки
интервала

технического

обслуживания.

77

Время
техобслуживания
истекло

0-2

0

0: Определение,
1:Предупреждение,

2:

Отключение
Если  выбору  действия  при
техническом

обслуживании

присвоено

действие

"Не

используется",  уведомления  о
необходимости
техобслуживания отключены.

78

Заданная

кривая

датчика

0-2



0:

Заданный

датчик

температуры
1: Заданный датчик давления
2:  Заданный  датчик  уровня
жидкости
Выберите

датчик;

вход



  60



соответствует 8 значениям.



Примечание  1,  если  выбрана  блокировка  высокой  температуры  или

заданное  значение  программируемого  входа  установлено  как  блокировка
высокой  температуры  (этот  вход  активен),  в  случае  превышения
предустановленного  порогового  значения  температуры  или  в  случае  выдачи
оповещения  о  высокой  температуре,  контроллер  отправляет  сигнал
предупреждения, но не выключает систему.

Примечание  2,  если  выбрана  блокировка  низкого  давления  масла  или

заданное  значение  программируемого  входа  установлено  как  блокировка
низкого  давления  масла  (этот  вход  активен),  в  случае,  когда  давление  масла
ниже  предустановленного  порогового  значения  или  в  случае  выдачи
оповещения  о  низком  давлении  масла,  контроллер  отправляет  сигнал
предупреждения, но не выключает систему.



Программируемые выходы 1-4 (таблица 2)

№

Наименование

Описание

0

Не используется

При

выборе

этого

значения

выход

деактивируется.

1

Общее уведомление

Включает в себя все сигналы об отключении и
предупредительные

оповещения.

При

появлении  предупреждения  оповещения  не
синхронизируются

автоматически;

при

появлении

сигнала

об

отключении,

оповещения автоматически синхронизируются
до сброса сигнала уведомления.

2

ETS-контроль

Подходит  для  генераторных  установок,
оснащенных  соленоидом.  Активируется  по
окончании холостого хода и деактивируется
по  окончании  задержки  ETS  (питание  для
остановки).

3

Контроль холостого хода  Подходит  для  генераторных  установок  с

возможностью  работы  в  режиме  холостого
хода.  Активируется  во  время  процедуры
запуска  и  деактивируется  при  переходе  в
фазу  прогрева.  Активируется  по  окончании
холостого  хода  и  деактивируется  после



  61



полной остановки генератора.

4

Управление
предварительным
нагревом

Замыкается  до  начала  пуска  и  размыкается
до подачи электропитания.

5

Генератор замкнут

Когда  время  замыкания  задано  как  0,
замыкание не прерывается.

6

Замыкание электросети

Отсутствует в модели HGM6110UC.



7

Разомкнутый автомат
защиты

Когда  время  замыкания  задано  как  0,
размыкающий автомат защиты отключен.



8

Управление набором
скорости

Активируется при переходе в фазу прогрева.
Отключается

при

активации

дополнительного входа набора скорости.

9

Управление снижением
скорости

Активируется по окончании холостого хода
или  отключении  соленоида  ETS  (сигнал
отключения).  Отключается  при  активации
дополнительного входа сброса скорости.

10

Выход работы
генератора

Активируется  при  нормальной  работе
генератора,  отключается,  когда  скорость
вращения  ниже  скорости  двигателя  после
запуска.

11

Управление топливным
насосом

Активируется,  когда  уровень  топлива  ниже
порогового

значения

или

активно

предупреждение  о  низком  уровне  топлива;
деактивируется,  когда  уровень  топлива
выше

порогового

значения

и

предупреждение  о  низком  уровне  топлива
неактивно.

12

Контроль высокой
скорости

Активируется при переходе в фазу прогрева,
и
отключается после охлаждения.

13

Система в
автоматическом режиме

Контроллер в автоматическом режиме.

14

Зарезервировано



15

Зарезервировано



16

Зарезервировано



17

Зарезервировано





Программируемые входы 1-5 (все выходы активны при заземлении

(b-)) (таблица 3)

№

Наименование

Описание



  62



0

Не используется



1

Сигнал о высокой
температуре

Если  сигнал  активен  по  окончании
задержки  работы  в  безопасном  режиме,
генератор

немедленно

выдаст

оповещение о выключении.

2

Сигнал о низком
давлении масла

3

Доп. оповещение

Является

предупредительным,

не

выключает систему

4

Доп. аварийный сигнал
отключения

Если

сигнал

активен,

генератор

немедленно  выдаст  оповещение  о
выключении.

5

Охлаждение для
остановки

Во  время  работы  генератора  и  при
активности

входа

в

случае

возникновения  высокой  температуры
контроллер

остановится

после

охлаждения  на  высокой  скорости;  при
деактивации  входа  контроллер  будет
останавливаться сразу же.

6

Вход замкнутого
генератора



7

Вход замкнутой
электросети



8

Блокирование высокой
температуры

Если  параметр  активен,  остановка  при
высокой температуре масла блокируется.
См.

Примечание 1

для более подробной

информации

9

Блокирование низкого
давления масла

Если  параметр  активен,  остановка  при
низком давлении масла блокируется. См.

Примечание  2

для  более  подробной

информации

.



10

Вход удаленного запуска



11

Предупреждение о
низком уровне топлива



12

Предупреждение о
низком уровне воды



13

Сигнал об отключении
из-за низкого уровня
топлива



14

Отключение из-за
низкого уровня воды



15

Блокирование
автозапуска

В  автоматическом  режиме,  когда  вход
активен, независимо от того, работает ли
электропитание  в  нормальном  режиме
или  нет,  генератор  не  запустится.  Если



  63



генератор  работает  в  штатном  режиме,
процесс  остановки  не  будет  выполнен.
Когда  вход  деактивируется,  генератор
автоматически  начнет  или  остановит
работу  от  сети,  в  зависимости  от  ее
состояния.









  64



Список датчиков (таблица 4)

№


Наименование

Содержание

Описание

1

Датчик
температуры

0: Не используется
1: Реостатный датчик,
поддерживающий диапазон
напряжения
2: VDO
3: SGH (датчик Huanghe)
4: SGD (датчик DongKang)
5: CURTIS
6: DATCON
7: VOLVO-EC
8: SGX
9: Зарезервировано

Определяемое напряжение
находится в пределах 0-6000
Ом. Заводскими настройками
по умолчанию предусмотрено
использование датчика SGX.

2

Датчик давления

0: Не используется
1: Реостатный датчик,
поддерживающий диапазон
напряжения
2:

VDO 10 бар

3: SGH (датчик Huanghe)
4: SGD (датчик DongKang)
5: CURTIS
6: DATCON
7: VOLVO-EC
8: SGX
9: Зарезервировано

Определяемое напряжение
находится в пределах 0-6000
Ом. Заводскими настройками
по умолчанию предусмотрено
использование датчика SGX.

3

Датчик уровня
топлива

0: Не используется
1: Реостатный датчик,
поддерживающий диапазон
напряжения
2: SGH
3: SGD
4: Зарезервировано 1
5: Зарезервировано 2

Определяемое напряжение
находится в пределах 0-6000
Ом. Заводскими настройками
по умолчанию предусмотрено
использование датчика SGD.





  65



Условия отключения при пуске (таблица 5)

№

Описание

0

Датчик магнитных импульсов

1

Генератор

2

Датчик магнитных импульсов + генератор

3

Датчик магнитных импульсов + давление масла

4

Генератор + Давление масла

5

Генератор + Датчик магнитных импульсов + давление масла



1)  Имеется  3  типа  условий  прекращения  процедуры  запуска.  Датчик

магнитных  импульсов  и  генератор  могут  использоваться  отдельно.  Датчик
измерения  давления  масла  должен  использоваться  совместно  с  датчиком
магнитных  импульсов  и  генератором,  для  того,  чтобы  стартер  и  двигатель
выключились как можно скорее.

2)  Датчик  магнитных  импульсов  устанавливается  в  двигатель  для

проверки количества зубьев маховика.

3)  При  выборе  датчика  магнитных  импульсов  необходимо  убедиться  в

том,  что  количество  зубьев  маховика совпадает  с предустановленным,  в ином
случае  может  возникнуть  выключение  из-за  слишком  высокой  или
недостаточной скорости.

4)  Если  в  генераторе  нет  датчика  магнитных  импульсов,  не  выбирайте

соответствующую  опцию;  поскольку  в  этом  случае  произойдет  выключение  в
связи с неудачным пуском или потерей скорости.

5)  Если  в  генераторе  нет  датчика  давления  масла,  не  выбирайте

соответствующую опцию;

6) Если генератор не выбран, контроллер не будет измерять и отображать

соответствующие  параметры  (может  быть  применено  к  насосной  установке);
если  датчик  магнитных  импульсов  не  был  выбран,  скорость  вращения  будет
рассчитана в соответствии с сигналом переменного тока генератора.





  66
