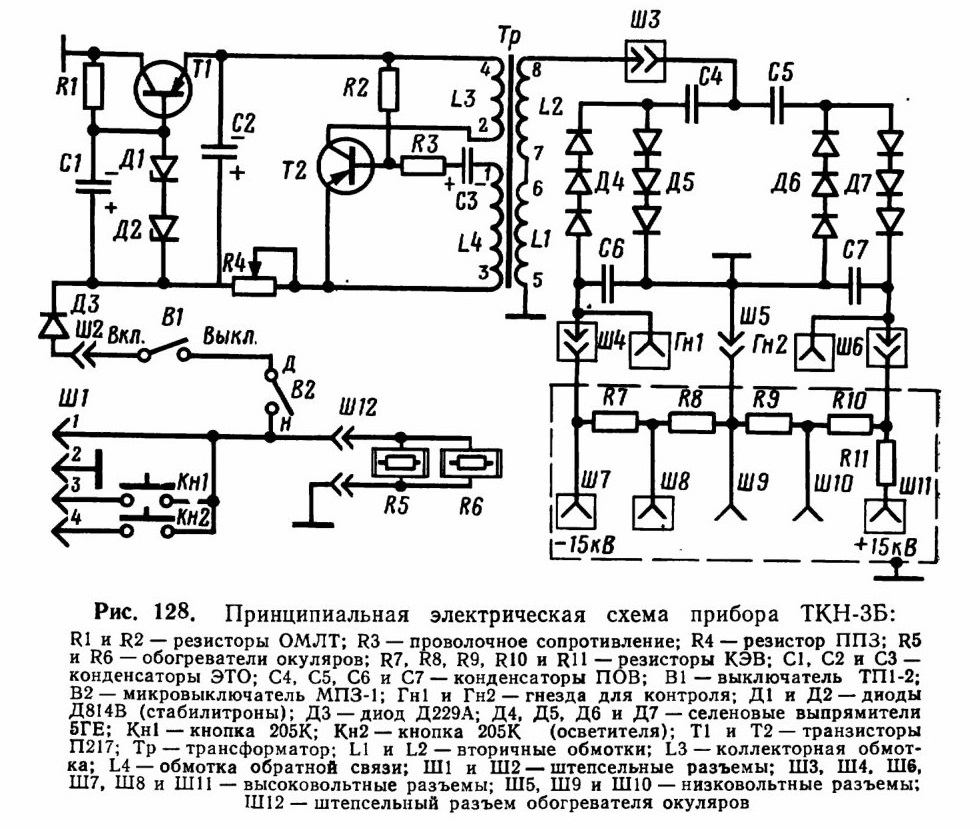

При включении блока питания через переход эмиттер —
коллектор транзистора Т2 и обмотку L3 начинает протекать ток. При этом в
обмотке L4 индуктируется э.д.с., приложенная плюсом к эмиттеру, а
минусом к базе транзистора Т2. Транзистор полностью открывается, и ток в
обмотке L3 возрастает до величины, при которой достигается насыщение
сердечника трансформатора. При насыщении сердечника изменение
магнитного потока в трансформаторе прекращается и э.д.с. в обмотке L4
уменьшается до нуля, что приводит к частичному запиранию транзистора и,
следовательно, к росту сопротивления перехода эмиттер — коллектор, и
ток, проходящий через обмотку L3, начинает уменьшаться. Это, в свою
очередь, ведет к индуктированию э.д.с. в обмотке L4, но с другим знаком,
т. е. плюс прилагается к базе, а минус к эмиттеру транзистора, и он
полностью запирается. Ток в обмотке L3 прекращается, что ведет к
уменьшению э.д.с. в обмотке L4 до нуля и к отпиранию транзистора и
процесс повторяется, т. е. по обмотке L3 протекает импульсный ток.
Боевая машина пехоты БМП-1. Техническое описание и эксплуатация (1979 год) - часть 8
Конденсатор С3 создает режим прерывистой генерации, что исключает
перегрев транзистора. Сущность режима прерывистой генерации состоит в
том, что при работе генератора конденсатор С3 заряжается через обмотку
L4 эмиттер — база транзистора Т2, который пропускает ток только в одном
направлении. Как только конденсатор С3 зарядится, генерация
прекращается, так как транзистор запирается положительным потенциалом
конденсатора. Перерыв в генерации длится до тех пор, пока конденсатор С3
не разрядится через резисторы R3 и R2.
Трансформатор преобразует низкое импульсное напряжение в переменное
высокое напряжение. Он состоит из низковольтной обмотки
Выпрямитель предназначен для преобразования переменного высокого напряжения в постоянное высокое напряжение от +15 до —15 кВ. Он состоит из двух параллельных цепей. Левая цепь состоит из селеновых выпрямителей Д4 и Д5 и высоковольтных конденсаторов С4 и С6, а правая — из выпрямителей Д6 и Д7 и конденсаторов С5 и С7.
Левая цепь выпрямляет и умножает напряжение в отрицательной полярности относительно корпуса, а правая — в положительной. В правой цепи в отрицательный полупериод высокое напряжение приложено в проводящем направлении через выпрямитель Д6 к конденсатору С5, и он заряжается до величины напряжения обмоток L1 и L2 трансформатора. В положительный полупериод напряжение обмоток L1 и L2 складывается с напряжением на конденсаторе С5, и эта сумма напряжений в проводящем направлении прикладывается через выпрямитель Д7 к конденсатору С7. Аналогично работает и левая цепь выпрямителя.
Образованное на выходе выпрямителя постоянное высокое напряжение порядка +15 кВ (в левой цепи — 15 кВ) подается к делителю напряжения. Гнезда Гн1 и Гн2 предназначены для подключения киловольтметра при проверке.
Делитель напряжения предназначен для распределения и подвода напряжения к электронно-оптическому преобразователю. Он состоит из резисторов R7 и R8, с которых снимается напряжение для питания первой камеры электронно-оптического преобразователя, и резисторов R9 и R10, от которых питается вторая камера.
Резистор R11 защищает электронно-оптический преобразователь от перегрузок при попадании на фотокатод яркого света.
Диод Д3 предохраняет схему от повреждений в случае несоблюдения полярности.
7.2.4. ОСВЕТИТЕЛЬ ОУ-ЗГА2

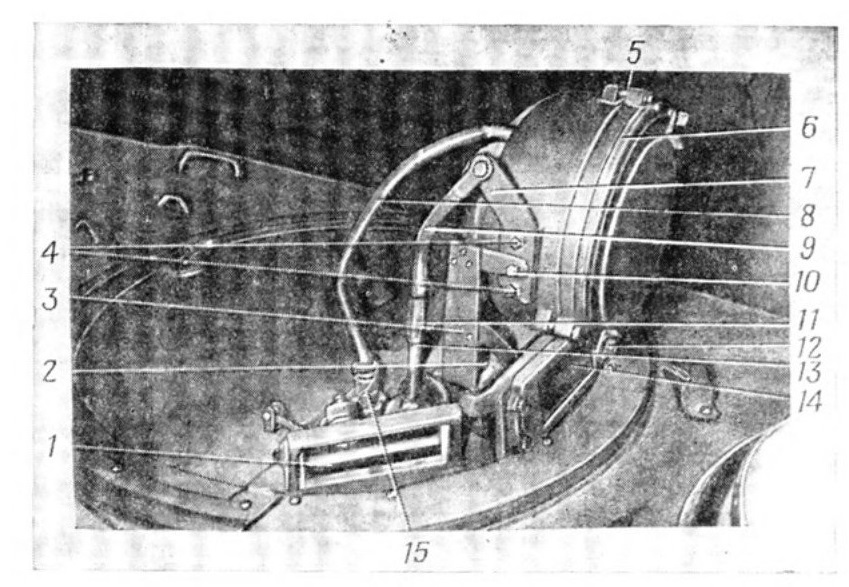

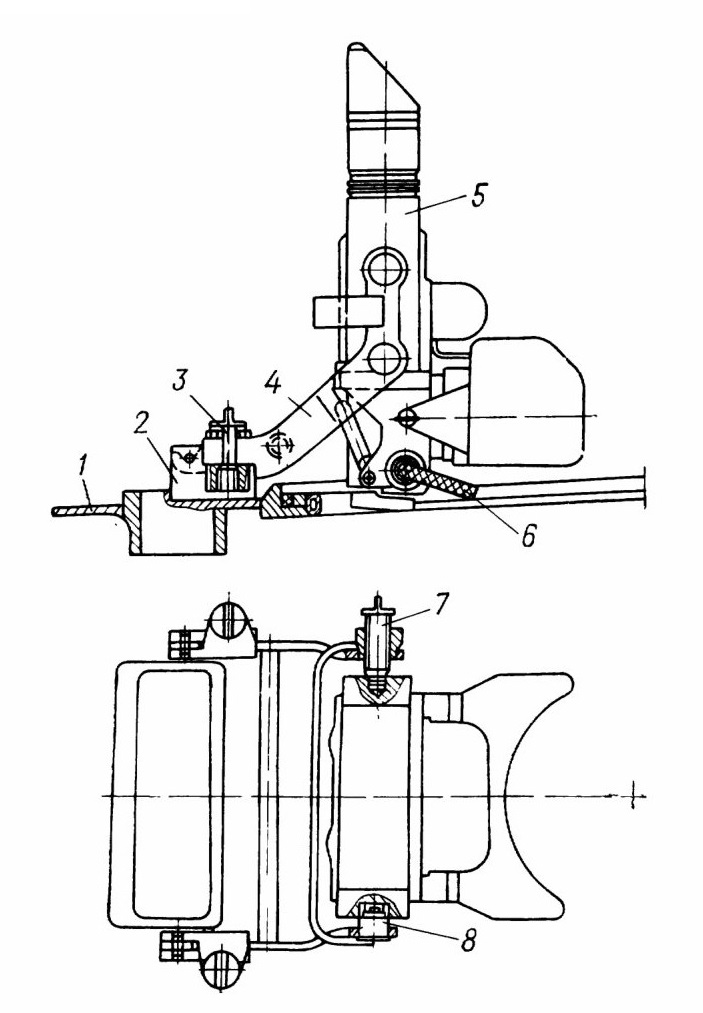

Осветитель ОУ-ЗГА2 является источником облучения (освещения) местности. В рабочем положении он установлен на крышке люка командира и связан тягой 9 (рис. 129) с прибором ТКН-3Б. В нерабочем положении осветитель может храниться в укладке внутри машины.

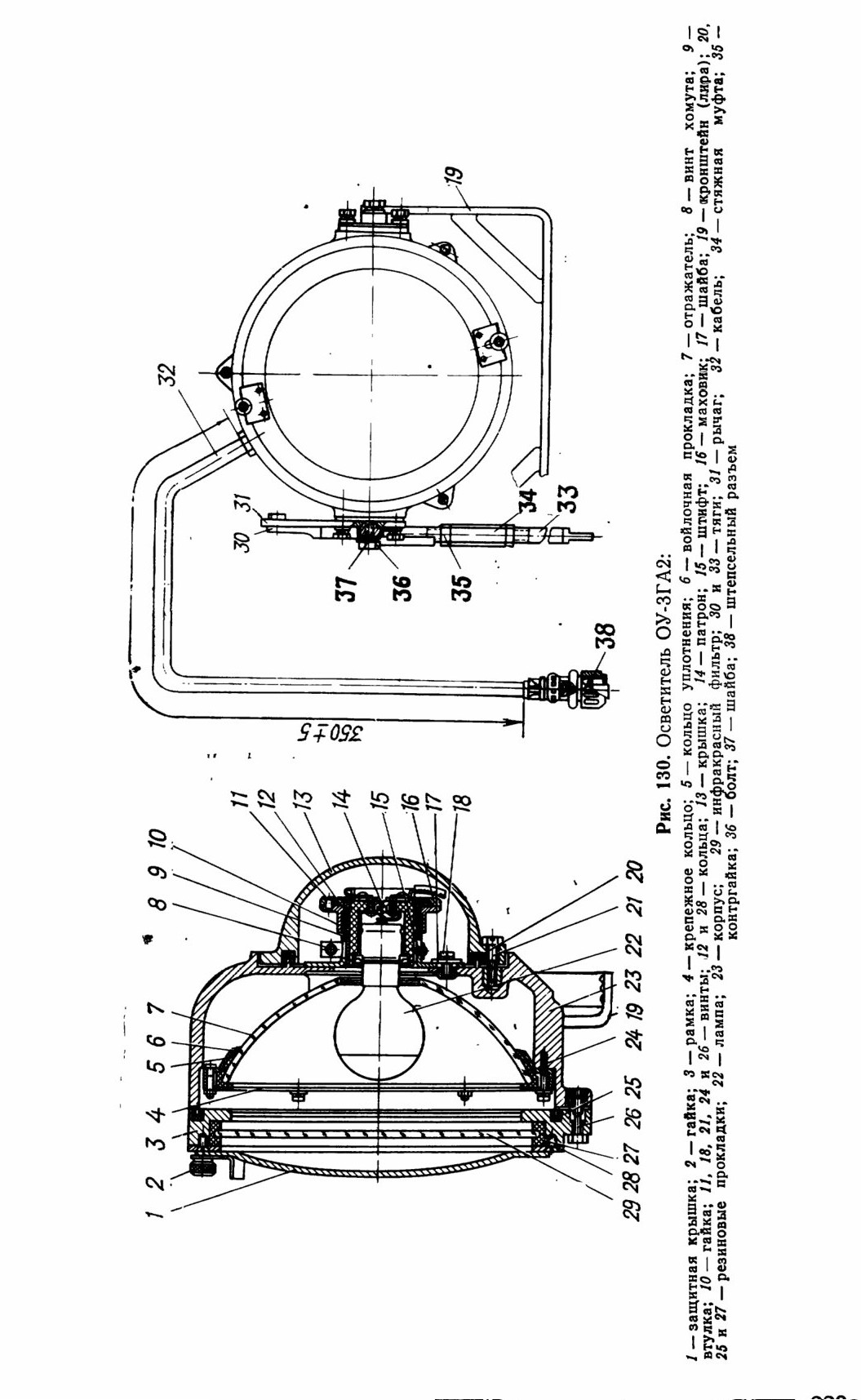

Осветитель состоит из корпуса 23 (рис. 130), рам1ки 3, крышки 13, крепящихся к корпусу, патрона 14 с лампой 22, отражателя 7, инфракрасного фильтра 29 и защитной крышки 1. Кабель 8 (рис. 129) питания подводится к осветителю от штепсельного разъема 15, расположенного на крышке люка командира.
7.2.5. ВЫВЕРКА ОПТИЧЕСКИХ ОСЕЙ ПРИБОРА ТКН-3Б И ОСВЕТИТЕЛЯ
Выверка проводится в темное время в следующем порядке:
— установить машину на ровную площадку;
— включить прибор ТКН-3Б и осветитель;
— отпустить контргайки стяжной муфты 11 (рис. 129) на тяге 9;
— выбрать ориентир на удалении 400—450 м от машины;
— визируя прибором на середину ориентира, добиться совмещения светового пятна осветителя с точкой визирования. Для регулировки осветителя по горизонтали ослабить четыре болта 2 и перемещать
