Боевая машина пехоты БМП-1. Техническое описание и эксплуатация (1979 год) - часть 5

При воспламенении заряда маршевого двигателя воспламеняется замедлитель, перекрывающий доступ пороховым газам маршевого двигателя в фильтр, и, пока он горит, снаряд не управляется. После сгорания замедлителя часть пороховых тазов маршевого двигателя, проходя через фильтр по газоотводной трубе, поступает в рулевую машинку.

По команде с пульта управления, переданной оператором по микрокабелю, срабатывает рулевая машинка, которая поворачивает сопловые насадки. Протекающие через насадки пороховые газы перебрасывают их с определенной частотой из одного крайнего положения в другое, создавая управляющий момент, который придает снаряду необходимый угол атаки, и снаряд производит тот или иной маневр.

После удаления снаряда от пусковой установки на 70—200 м взводится взрывательное устройство снаряда. При встрече снаряда с целью происходит сжатие пьезоэлементов, срабатывает детонатор и подрывается весь заряд В В головной части. В результате взрыва заряда взрывчатых веществ формируется кумулятивная струя, которая поражает цель.



5.6.3. ПУСКОВАЯ УСТАНОВКА

Пусковая установка комплекса ПТУРС состоит из пускового кронштейна и направляющей. Направляющая с установленным на ней снарядом крепится в боевом отделении. Пусковой кронштейн закреплен сверху на орудии.

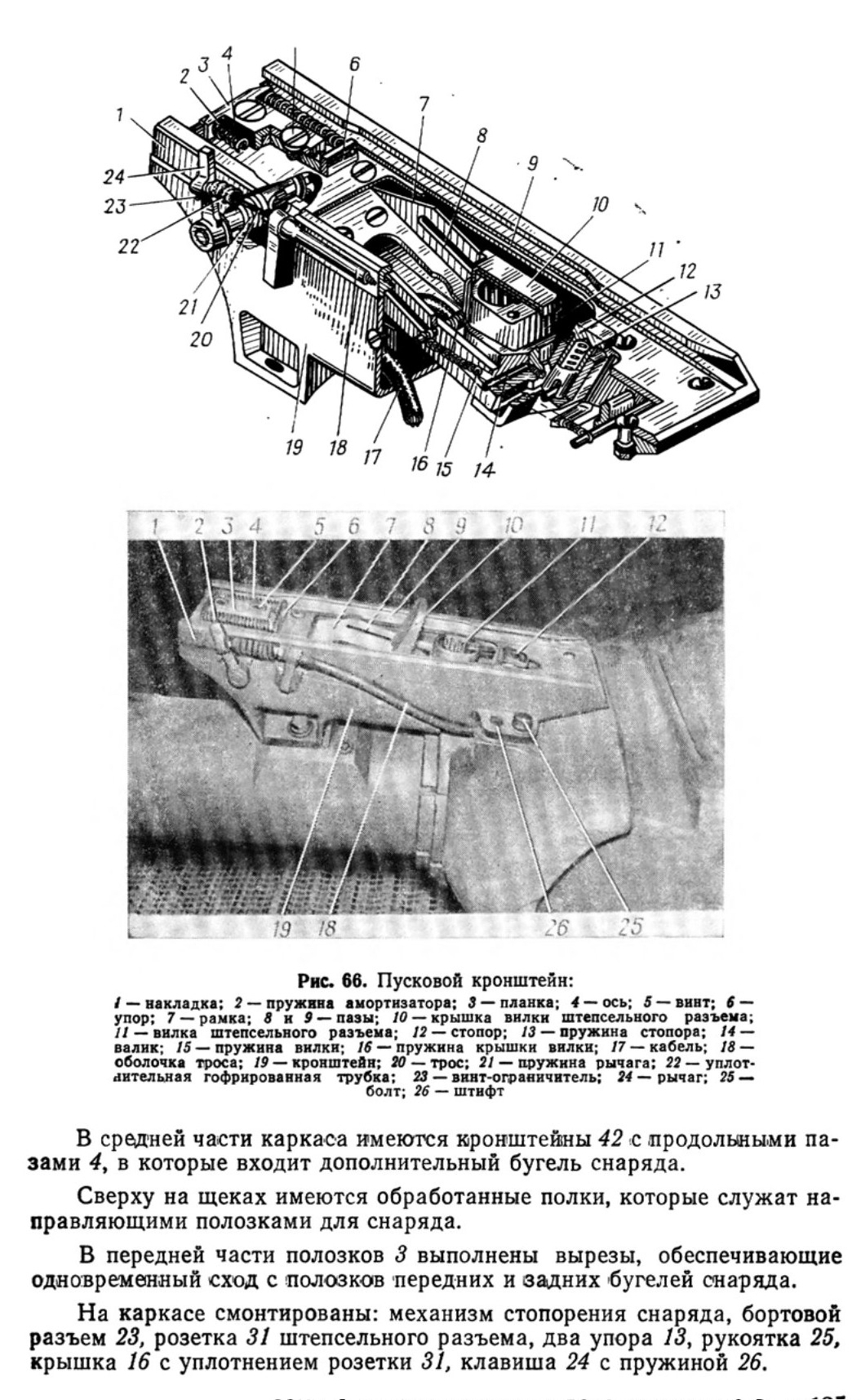

Пусковой кронштейн (рис. 66) служит для установки направляющей с установленным на ней снарядом в боевом положении. Кронштейн крепится двумя болтами к приливу орудия и двумя болтами 25 к приливу броневой маски башни и фиксируется двумя штифтами 26.

Кронштейн представляет собой литую алюминиевую деталь, к которой сверху винтами крепится стальная накладка 1 с двумя пазами 9 для направления и фиксации направляющей. Спереди накладки 1 установлен амортизатор, состоящий из упора 6, планки 3 и двух пружин 2, сидящих на осях 4. В средней части накладки 1 крепится рамка 7, в боковых стенках которой выфрезерованы два продольных паза 8. По пазам 8 скользят валики 14 вилки 11 штепсельного разъема. Вилка 11 под воздействием пружины 15 удерживается в исходном положении. Сверху вилка закрыта крышкой 10, фиксирующейся пружиной 16.

В задней части накладки 1 установлен стопор 12 с пружиной 13. Стопор фиксирует направляющую на пусковом кронштейне.

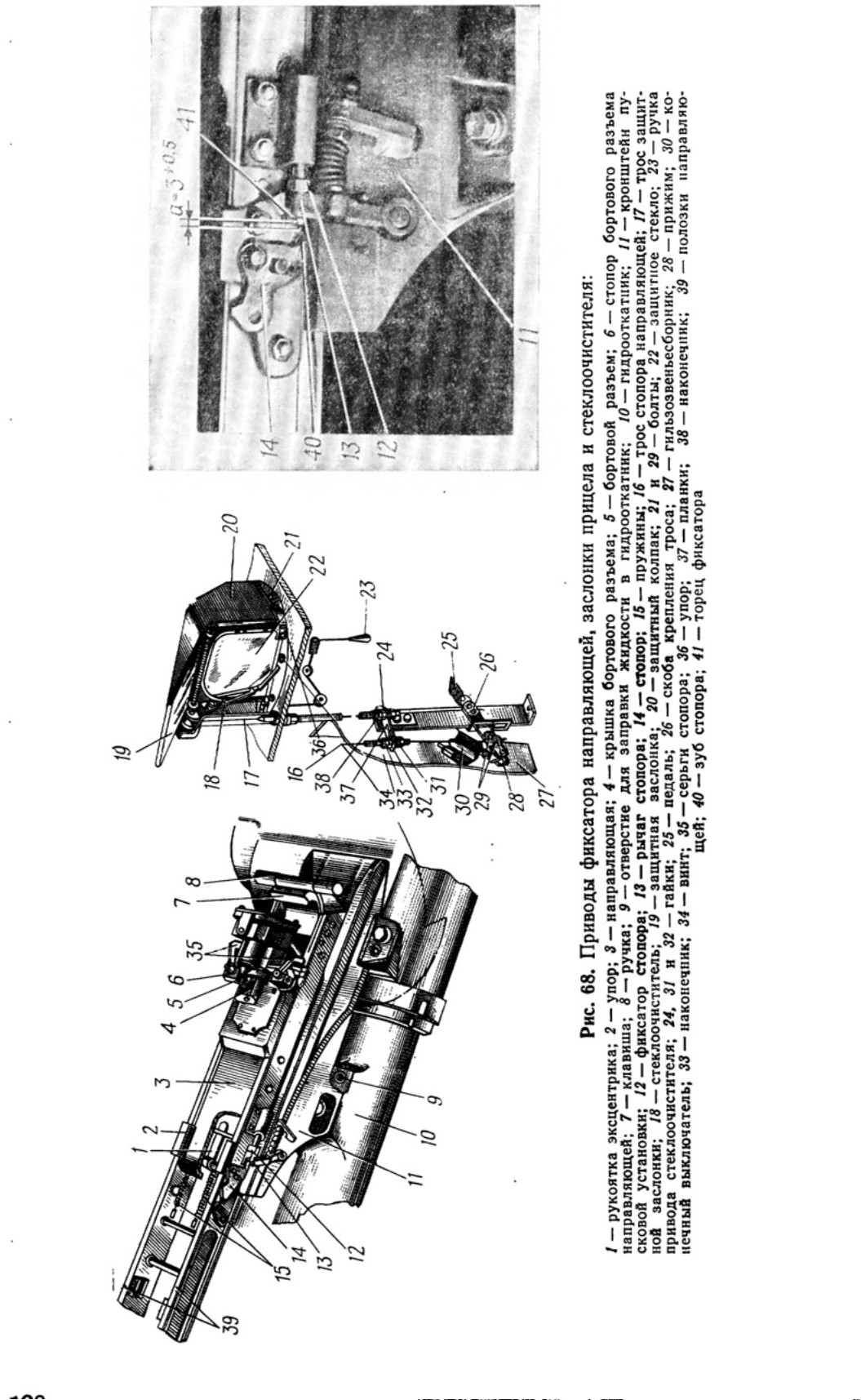

В сверлениях передней части кронштейна установлены две бронзовые втулки, в которых размещается ось рычага 24. К рычагу закреплен конец троса 20, закрытый оболочкой 18. Второй конец троса закреплен к педали 25 (рис. 68) привода заслонки прицела. Для ограничения поворота рычага имеется два винта-ограничителя 23 (рис. 66). Удержание рычага в исходном положении осуществляется пружиной 21.

На машинах выпуска с 1976 г. на оси рычага 24 с (правой стороны установлен блокировочный механизм, исключающий досылку направляющей на пусковой кронштейн при закрытой заслонке прицела 1ПН22М1.

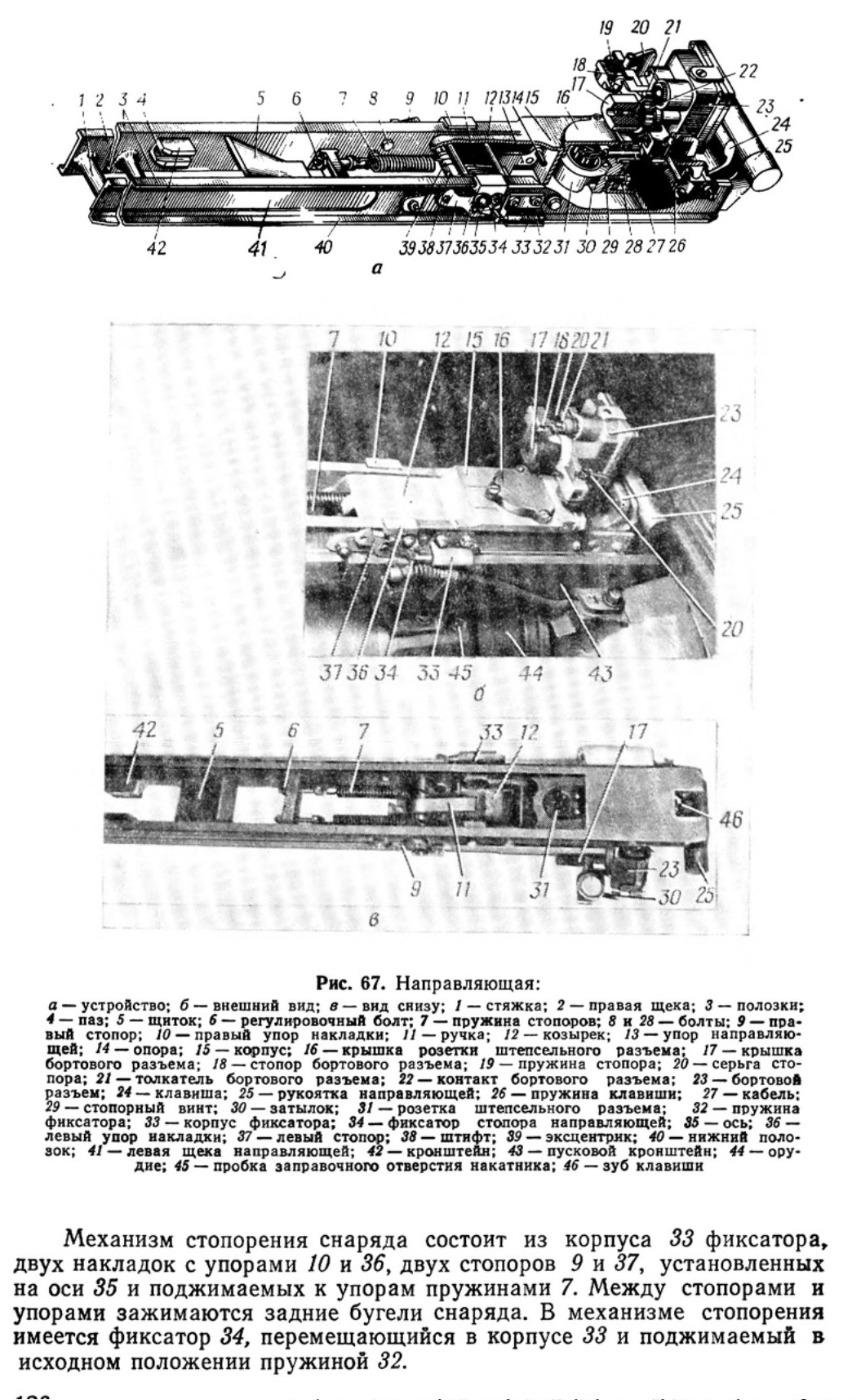

Направляющая служит для направления снаряда припуске, а также для его крепления в укладке. Направляющая представляет собой алюминиевый каркас, состоящий из двух щек 2 и 41 (рис. 67), связанных пятью стяжками 1 и поперечными стенками. Между щеками направляющей выполнены козырек 12, щиток 5 и корпус 15, которые увеличивают жесткость направляющей. С помощью передней стяжки 1 направляющая крепится в укладке.

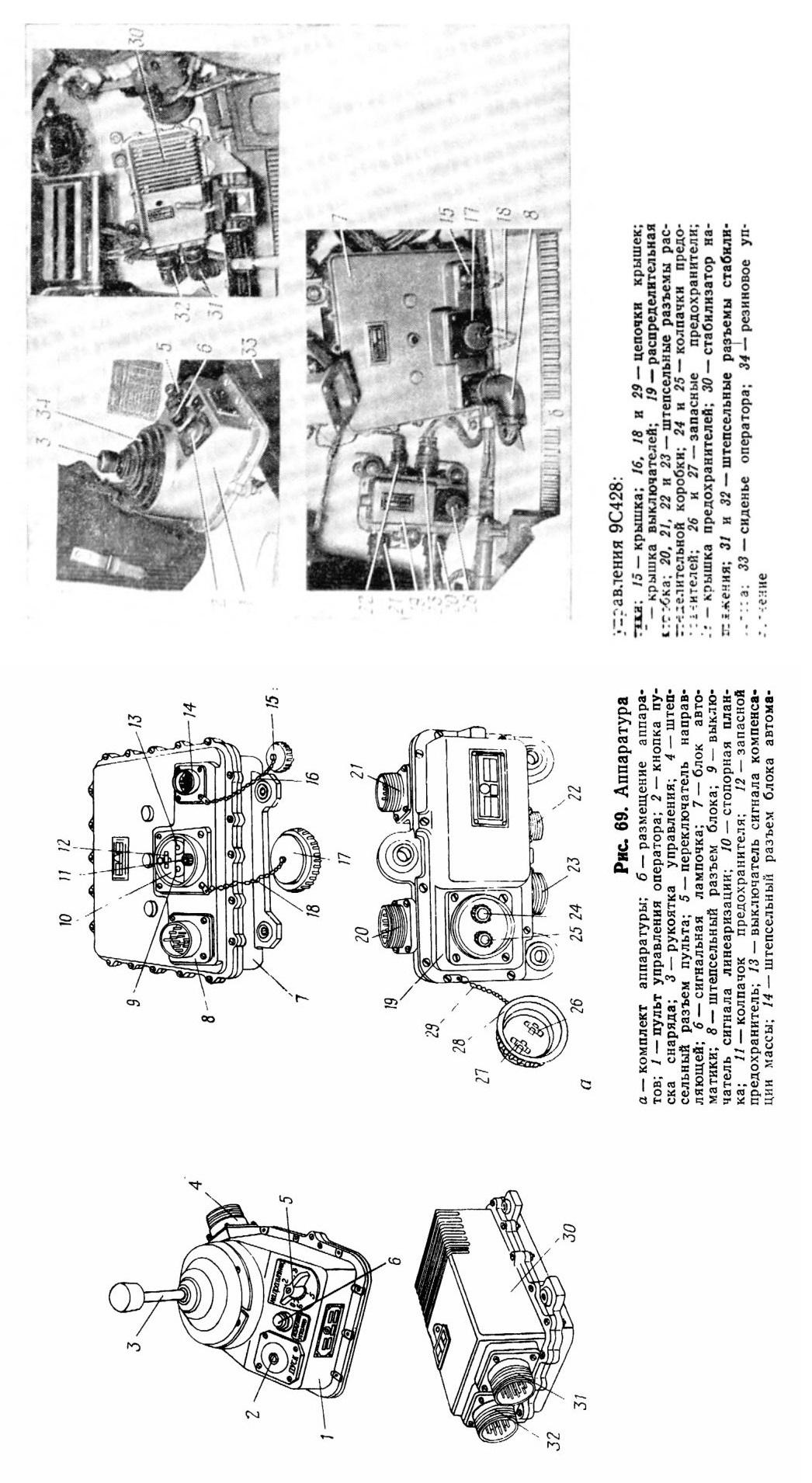

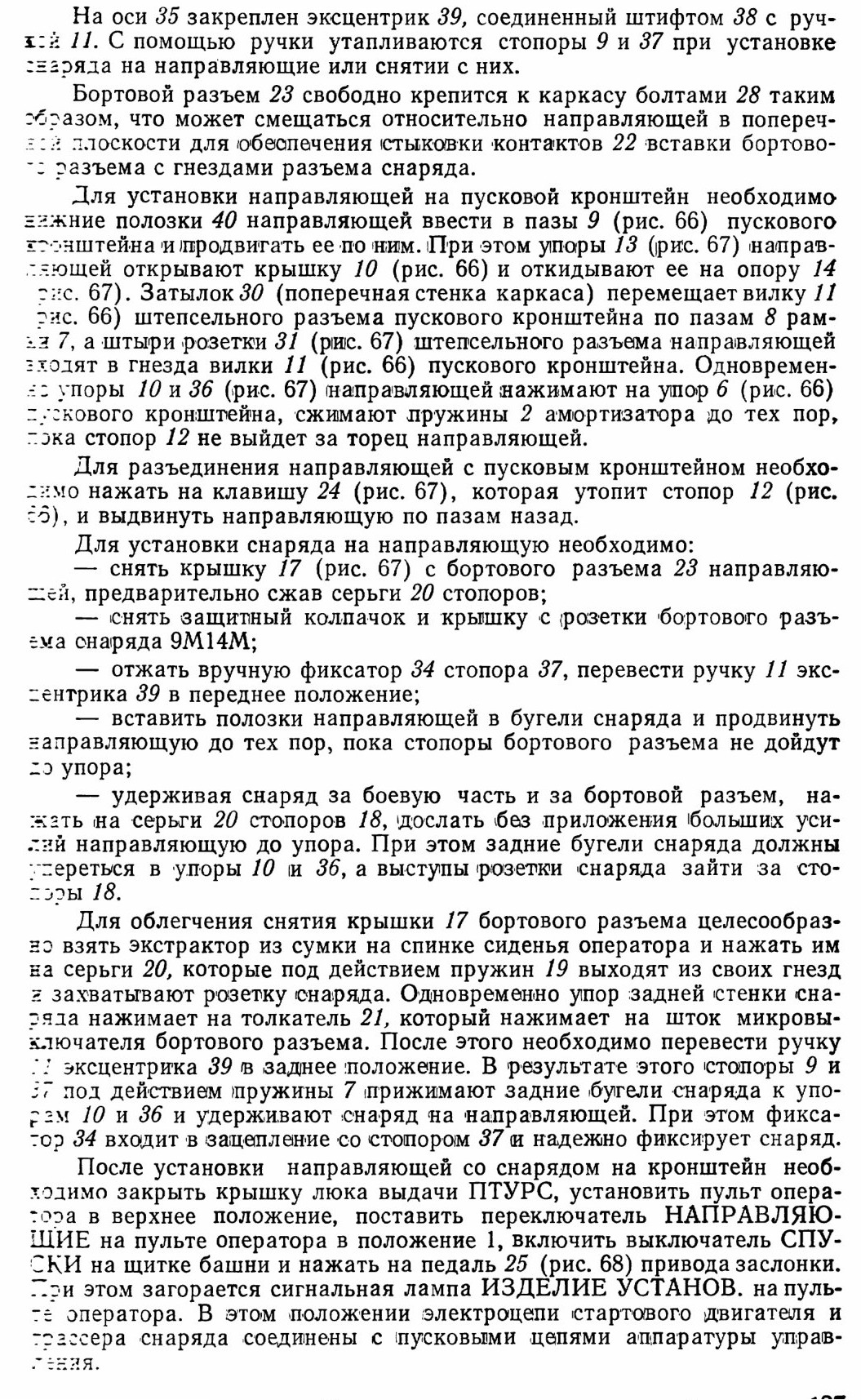

5.6.4. АППАРАТУРА УПРАВЛЕНИЯ 9С428

Аппаратура управления обеспечивает контроль за готовностью к пуску, пуск снаряда, формирование управляющего сигнала в соответствии с командами оператора и управление снарядом в полете.

В аппаратуру управления входят: пульт оператора, блок автоматики, стабилизатор напряжения и распределительная коробка.

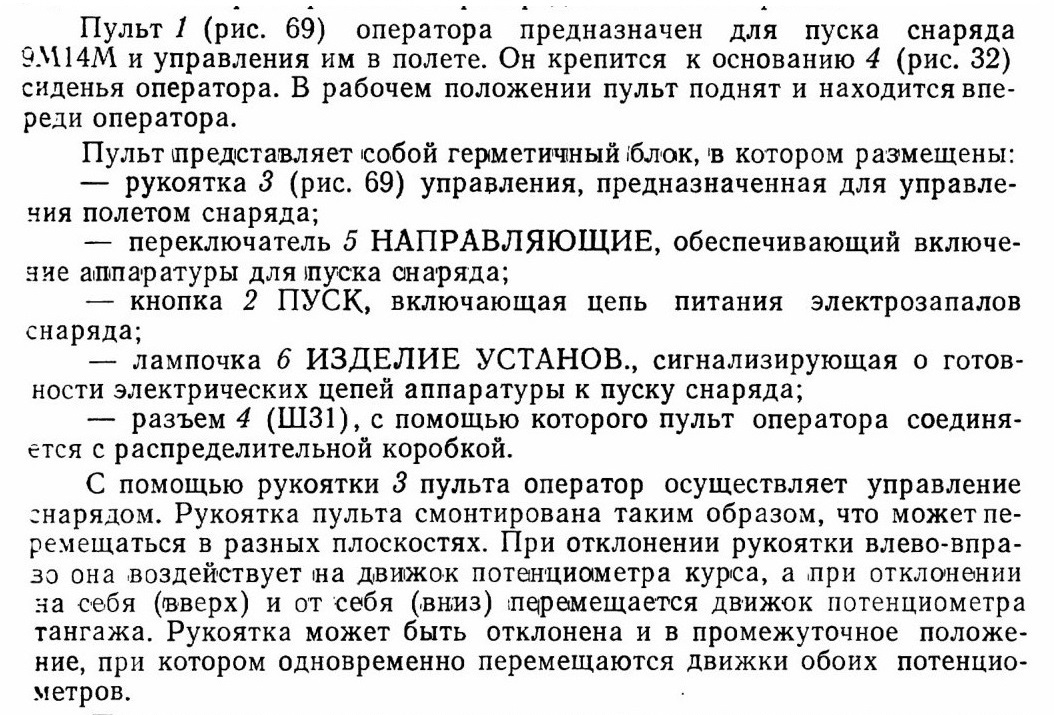

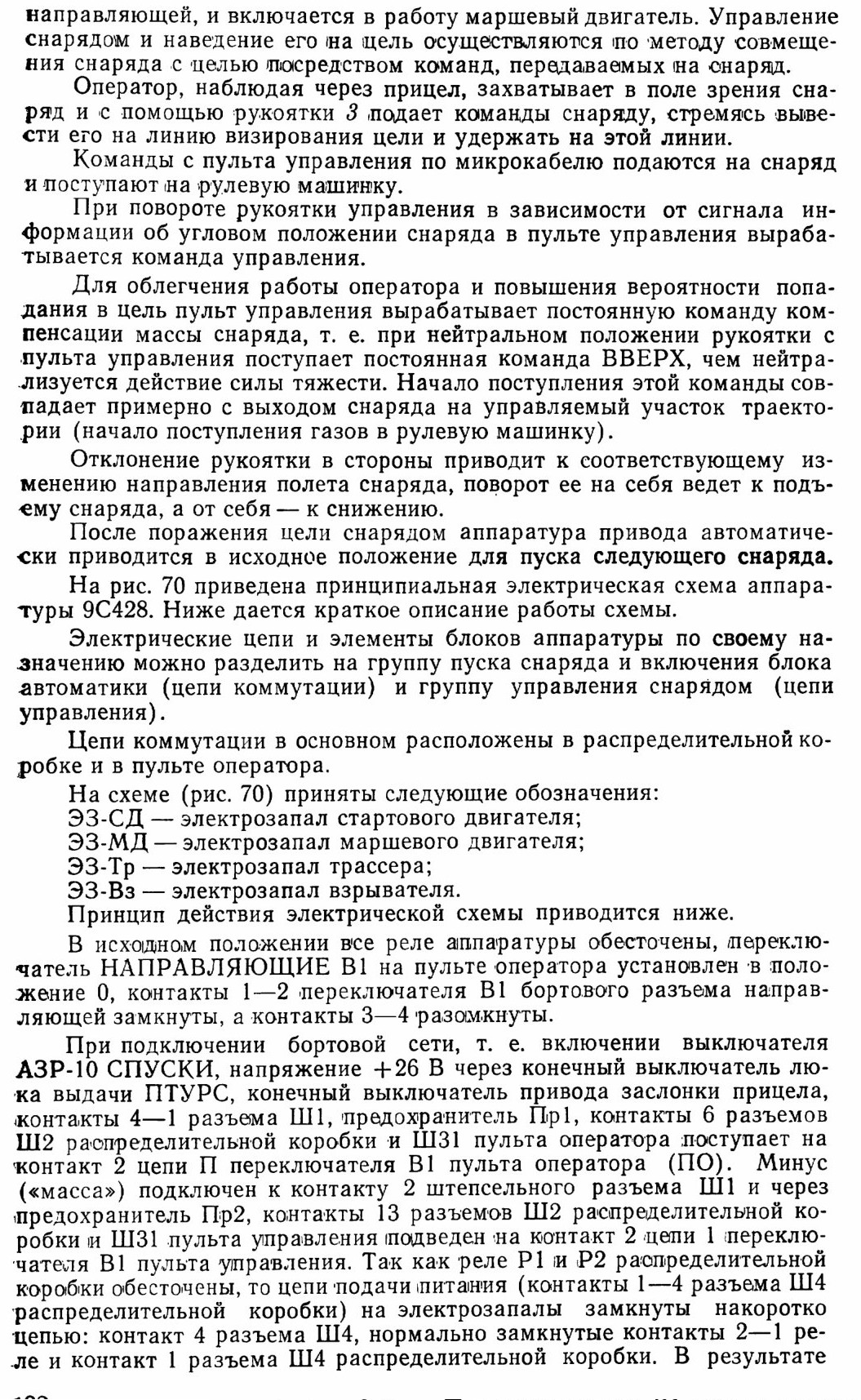

Потенциометры курса и тангажа вместе с сопротивлениями пульта обеспечивают необходимую зависимость между углом поворота рукоятки и величиной параметров маневрирования снаряда.

Блок 7 автоматики предназначен для формирования управляющего сигнала в соответствии с командами оператора. Он состоит из следующих элементов:

— электронного блока, формирующего управляющий сигнал;

— реле Р1;

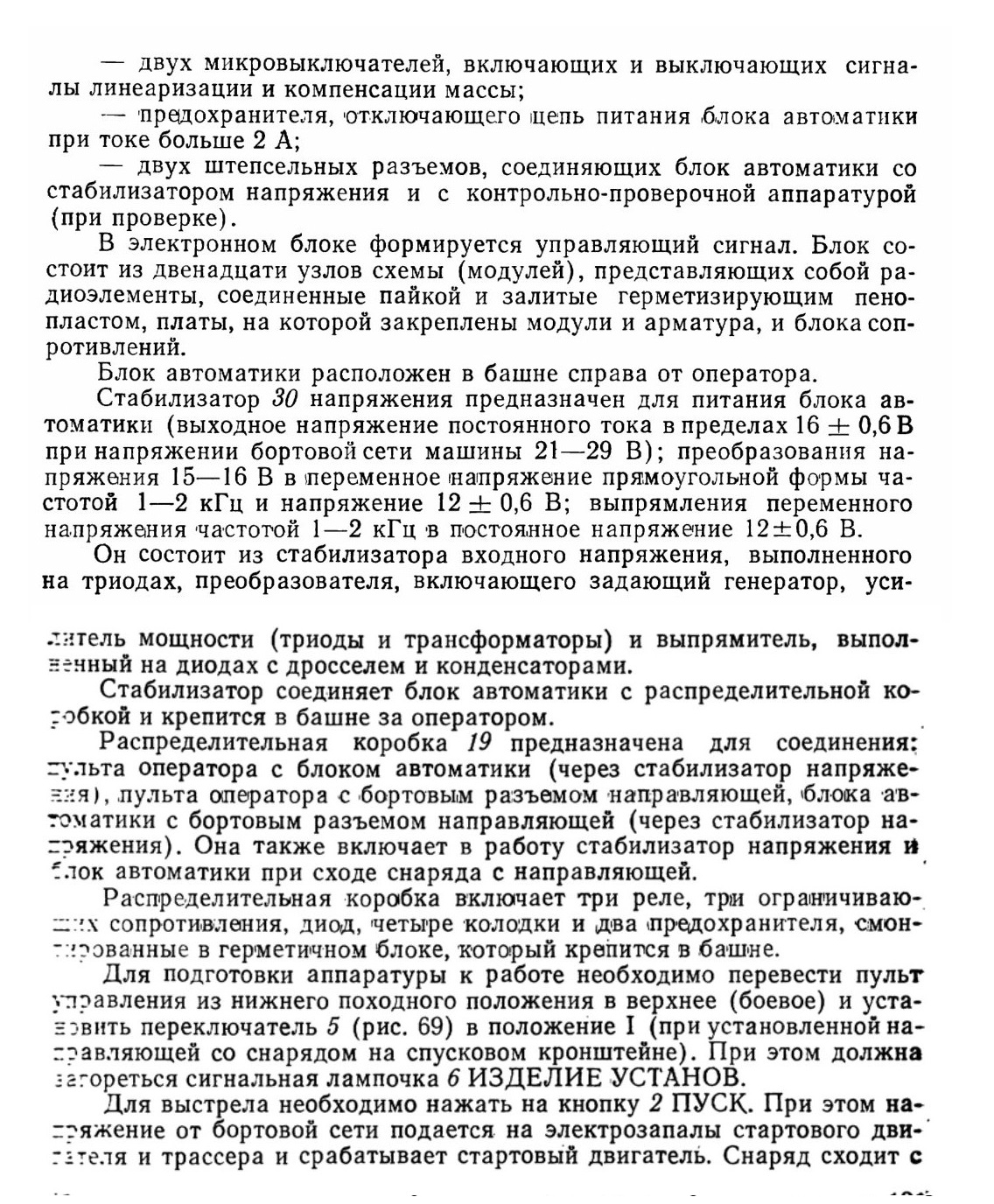

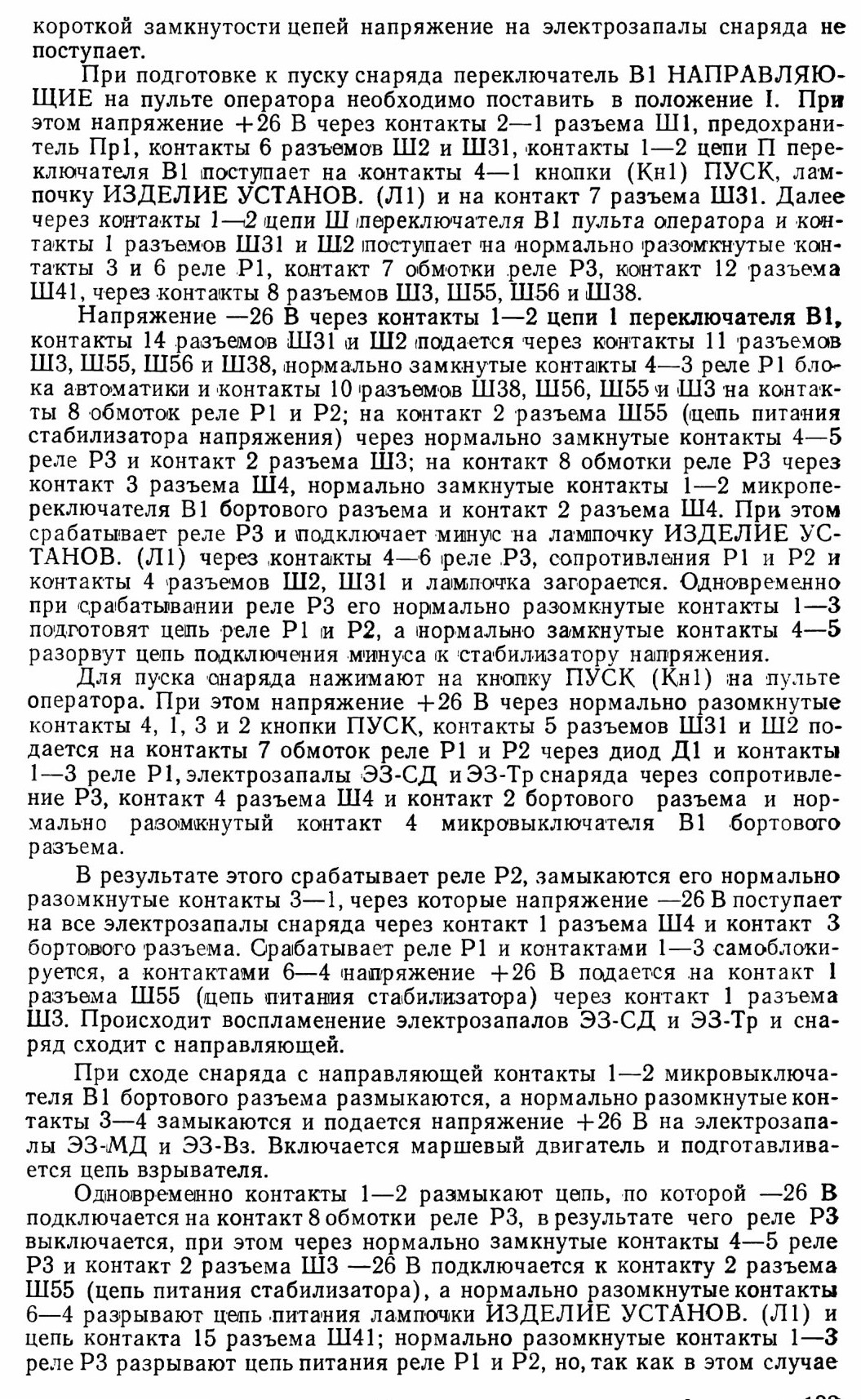

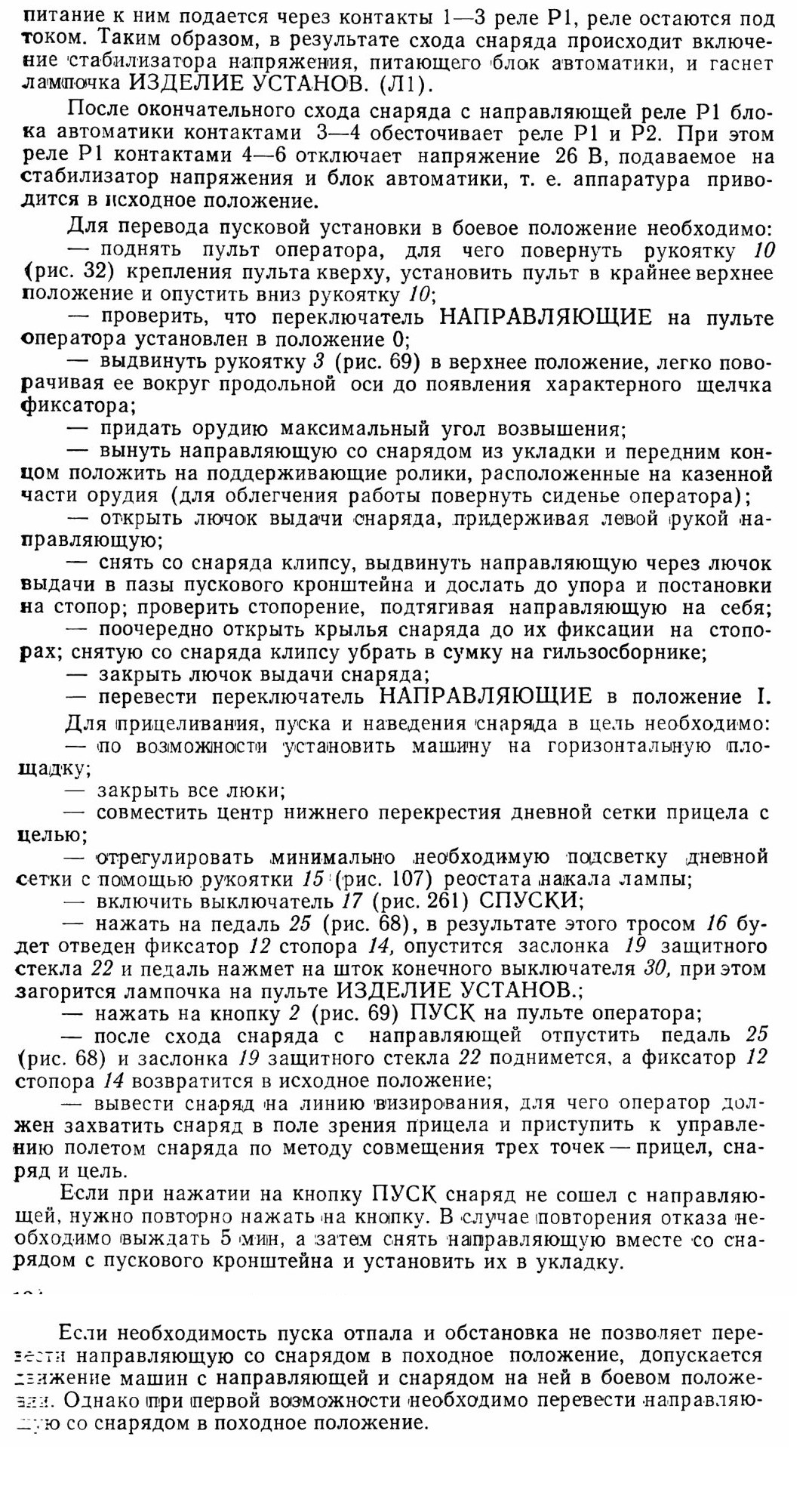

5.6.5. ПЕРЕВОД ПУСКОВОЙ УСТАНОВКИ ИЗ БОЕВОГО ПОЛОЖЕНИЯ В ПОХОДНОЕ

Для перевода пусковой установки из боевого положения в походное необходимо:

— установить переключатель НАПРАВЛЯЮЩИЕ на пульте оператора в положение 0;

— утопить рукоятку 3 (рис. 69) управления на пульте оператора до упора, поворачивая ее вокруг продольной оси;

— поднять рукоятку 10 (рис. 32), опустить пульт оператора и затем отпустить рукоятку 10;

— придать орудию максимальный угол возвышения;

— открыть крышку 1 (рис. 30) люка выдачи ПТУРС, нажать на клавишу 7 (рис. 68) и втянуть направляющую внутрь машины; при этом, если на направляющей находится снаряд, необходимо предварительно сложить крылья снаряда и надеть на них клипсу;

— снять экстрактором с бортового разъема направляющей оставшийся кожух с розеткой бортового разъема снаряда и вместе с проводом выбросить наружу;

— закрыть люк выдачи ПТУРС;

— закрыть контакты бортового разъема крышкой, надеть на направляющую защитный чехол и установить ее в свободное гнездо укладки;

— выключить выключатель СПУСКИ на щитке (башни.

5.6.6. ОБСЛУЖИВАНИЕ ПУСКОВОЙ УСТАНОВКИ, СНАРЯДА И МЕРЫ БЕЗОПАСНОСТИ

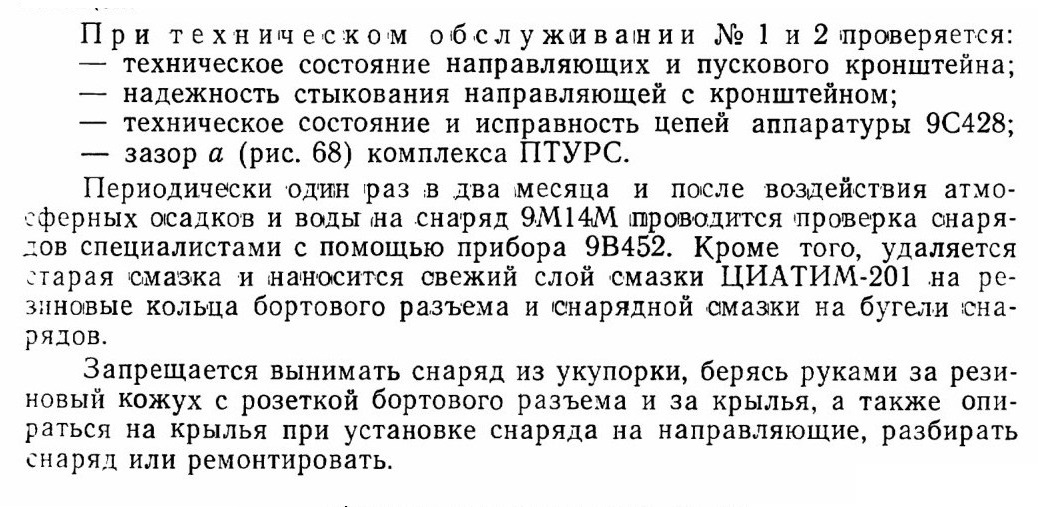

При контрольных осмотрах в предвидении пусков проверить состояние пульта оператора, функционирование привода заслонки прицела, состояние пускового кронштейна, крышки и крепления направляющей.

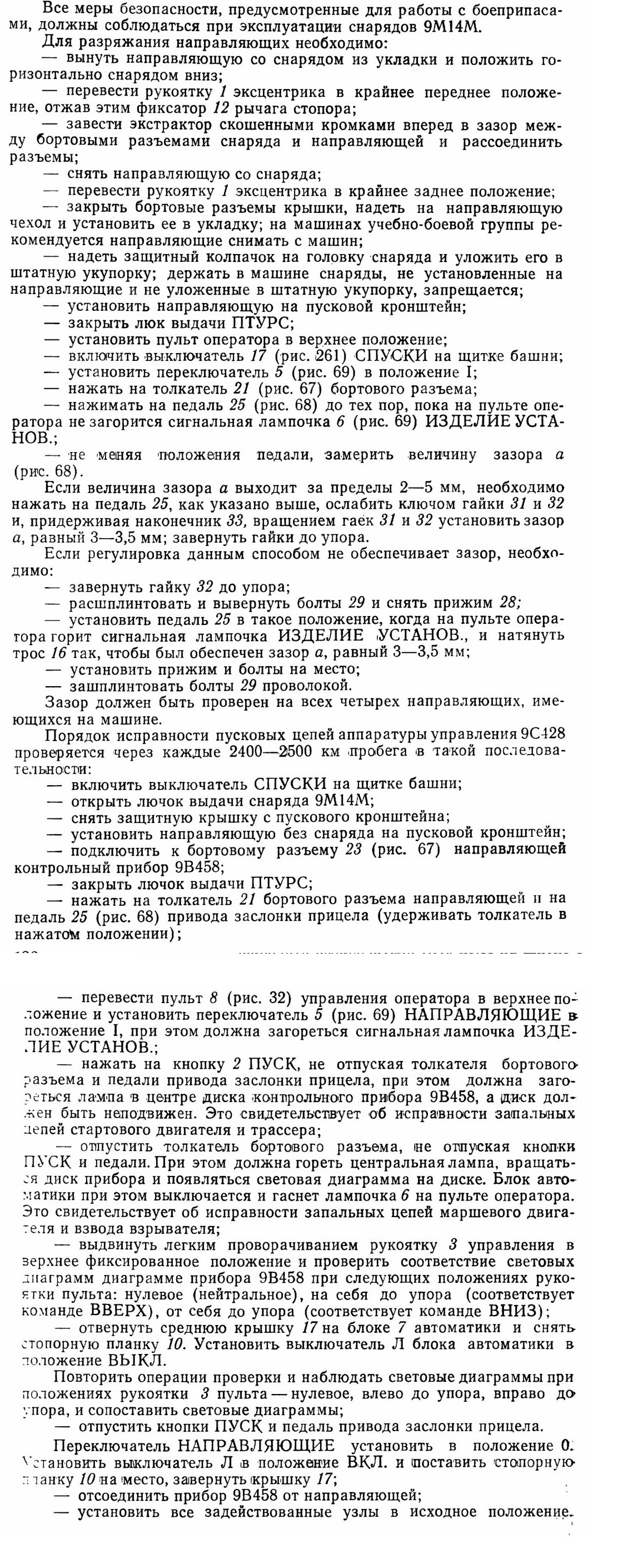

5.6.7. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ПУСКОВОЙ УСТАНОВКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Переносной зенитный комплекс (рис. 71) предназначен для поражения низколетящих воздушных целей, излучающих тепловую энергию.

Действие комплекса основано на принципе пассивного самонаведения зенитной управляемой ракеты по тепловому (инфракрасному) излучению цели.

Комплекс позволяет уничтожать визуально наблюдаемые воздушные цели, как правило, на догонных курсах, а малоскоростные цели (вертолеты) и на встречных курсах.
Краткая характеристика комплекса

Масса в боевом положении, кг............14,5

Время перевода из походного положения в боевое, с......Не более 10

Скорость движения цели, при которой возможно поражение вдогон, м/с До 220 Минимальная высота полета цели, при 'которой возможно поражение, м 50 Максимальная высота полета цели, при которой возможно поражение, м До 1,500

Масса снаряженной ракеты, кг............9,15

Длина трубы комплекса, мм.............1490

Длина ракеты, мм...............1423

Калибр ракеты, мм...............72

Средняя скорость в полете, м/с............430

Время самоликвидации ракеты, с...........11—14

Пуск ракеты можно вести с плеча из положения стоя или с колена через верхние люки десантного отделения как с короткой остановки, так и с ходу.

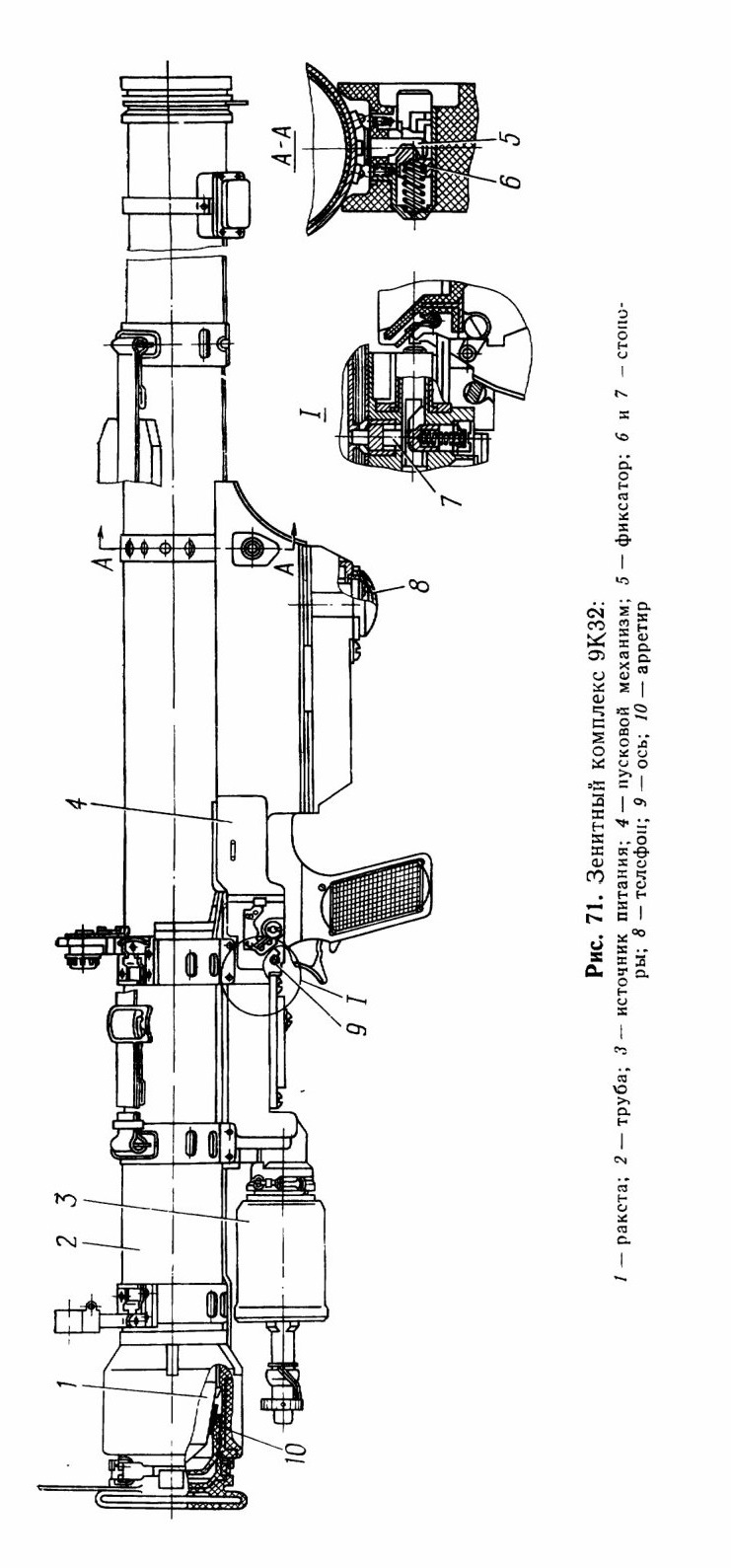

Комплекс состоит из самомаводящейся зенитной ракеты 9М32 (рис. 72), трубы 2 (рис. 71), источника 3 питания и пускового механизма 4.

5.7.1. ЗЕНИТНАЯ РАКЕТА

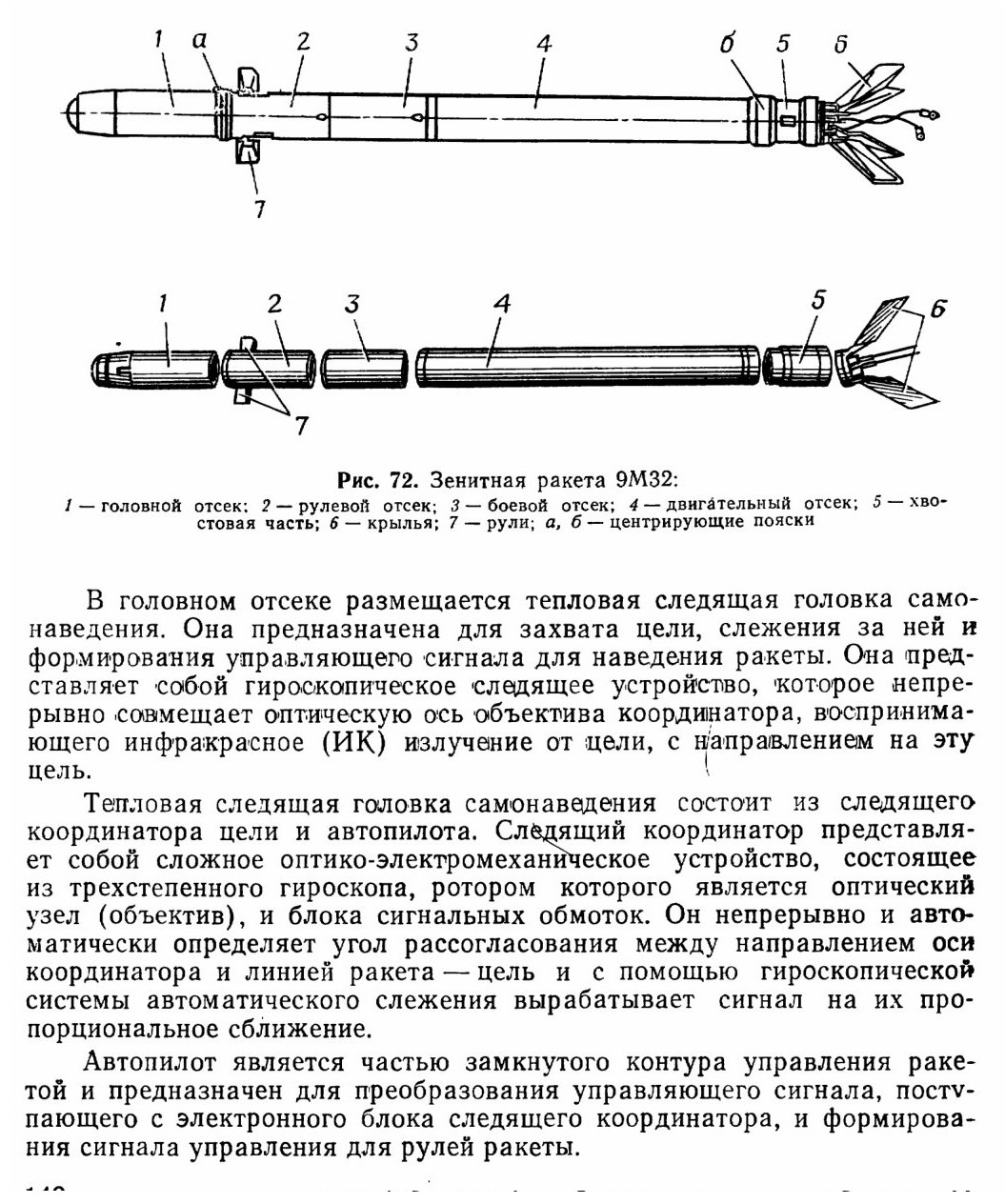

Зенитная ракета (рис. 72) включает четыре отсека, из которых:

— первый отсек 1 — головной, представляет собой тепловую головку самонаведения;

— второй отсек 2 — рулевой;

— третий отсек 3 — боевой;

— четвертый отсек 4 — двигательный, состоит из выбрасывающего и маршевого двигателей. На сопловом блоке выбрасывающего двигателя крепятся крылья 6.

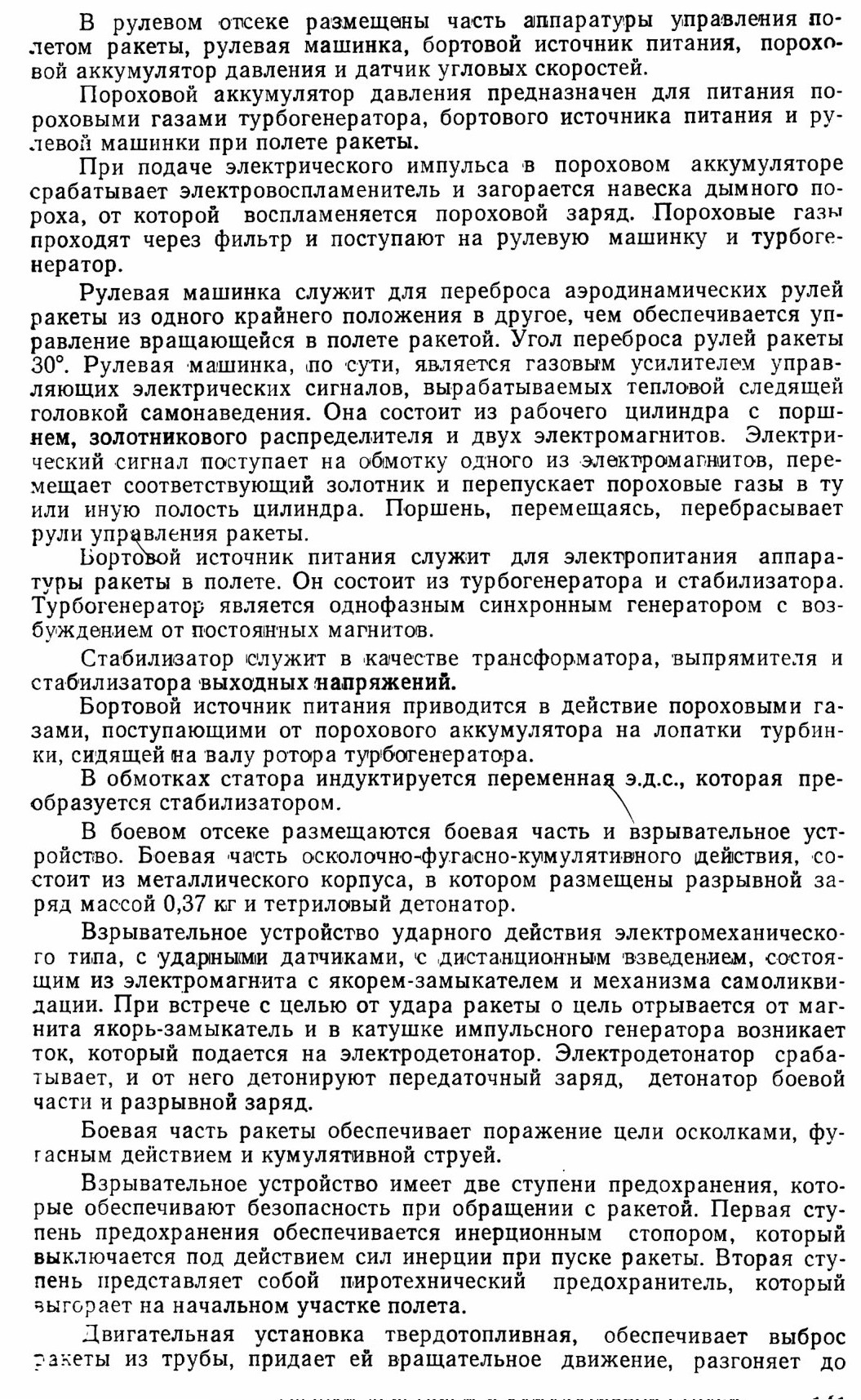

Между боевым отсеком 3 и двигательной установкой вмонтирована амортизирующая вставка, предназначенная для ослабления воздействия вибрационных и ударных нагрузок, возникающих при срабатывании стартового двигателя и при работе двигательной установки в полете.

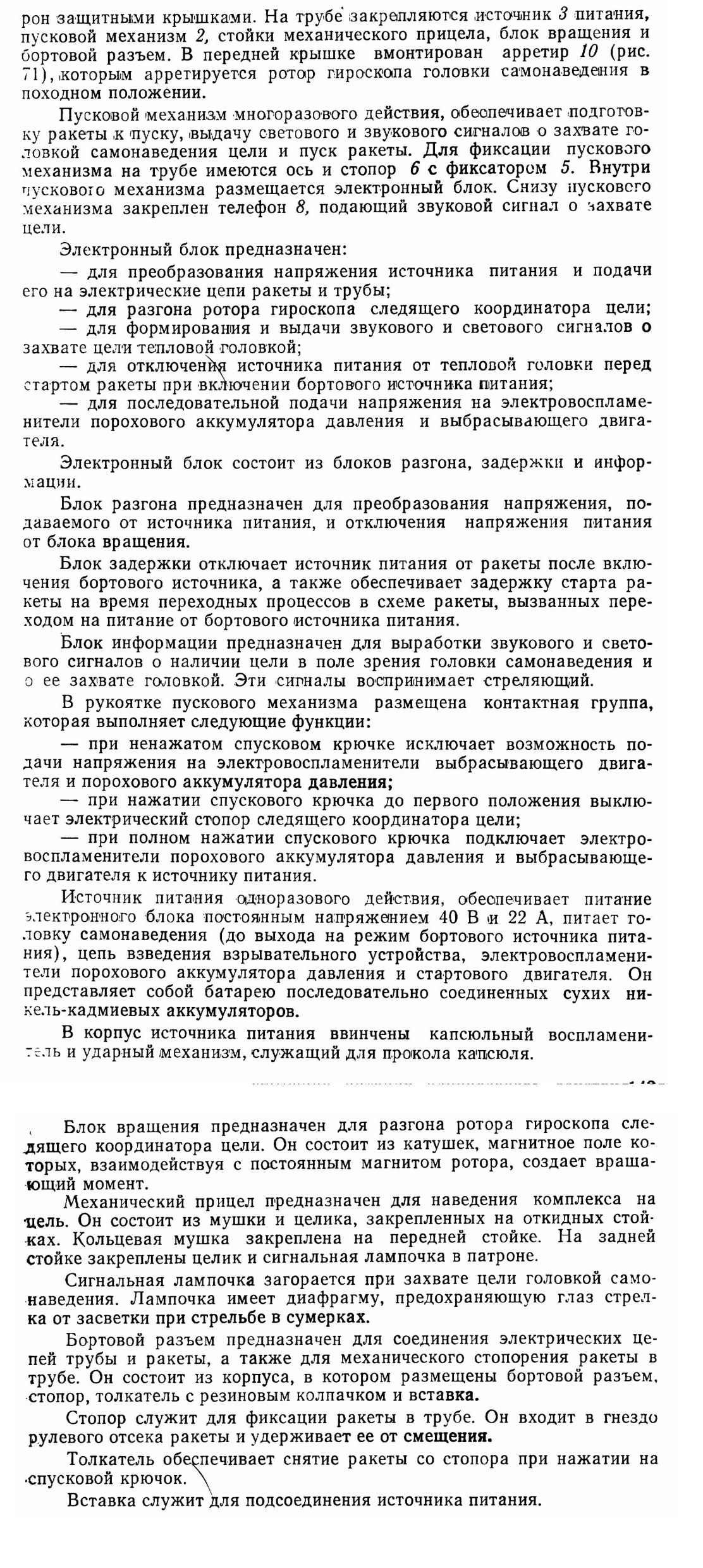

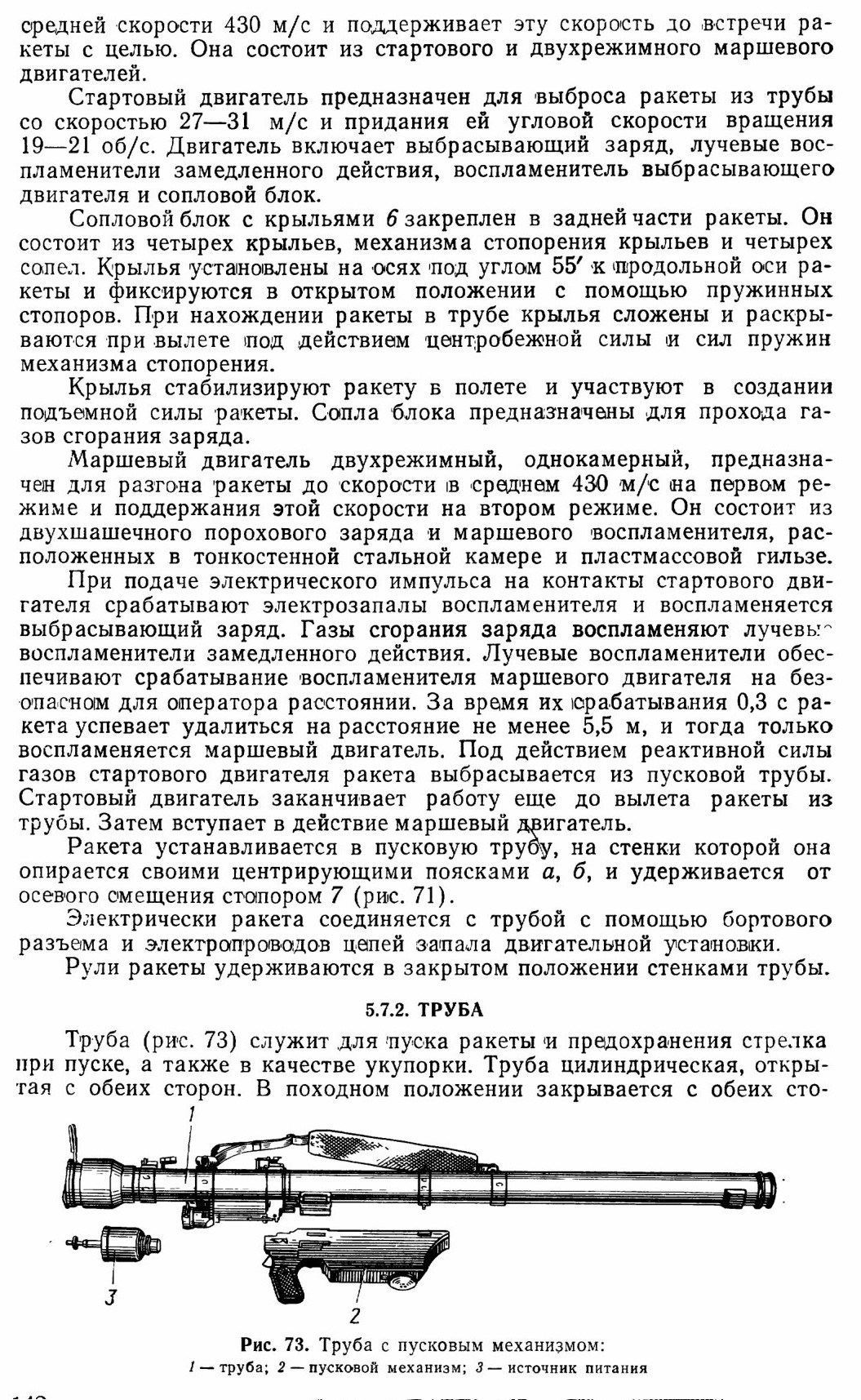

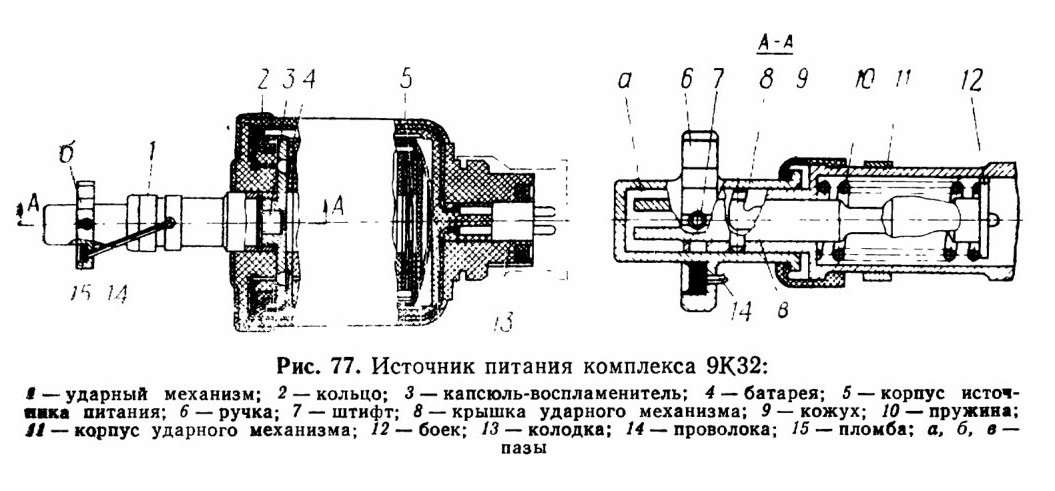

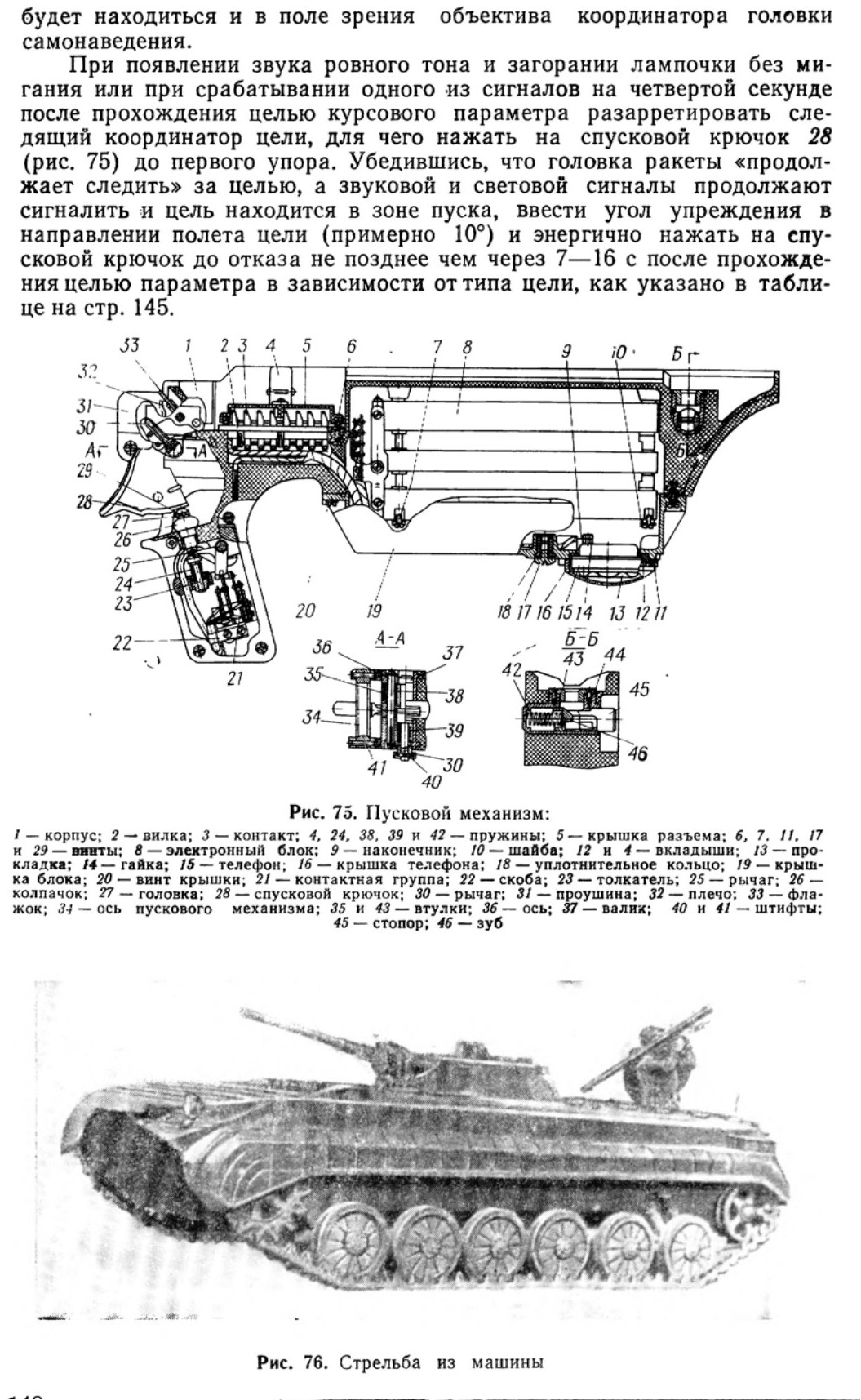

Рис. 77. Источник питания комплекса 9К32:

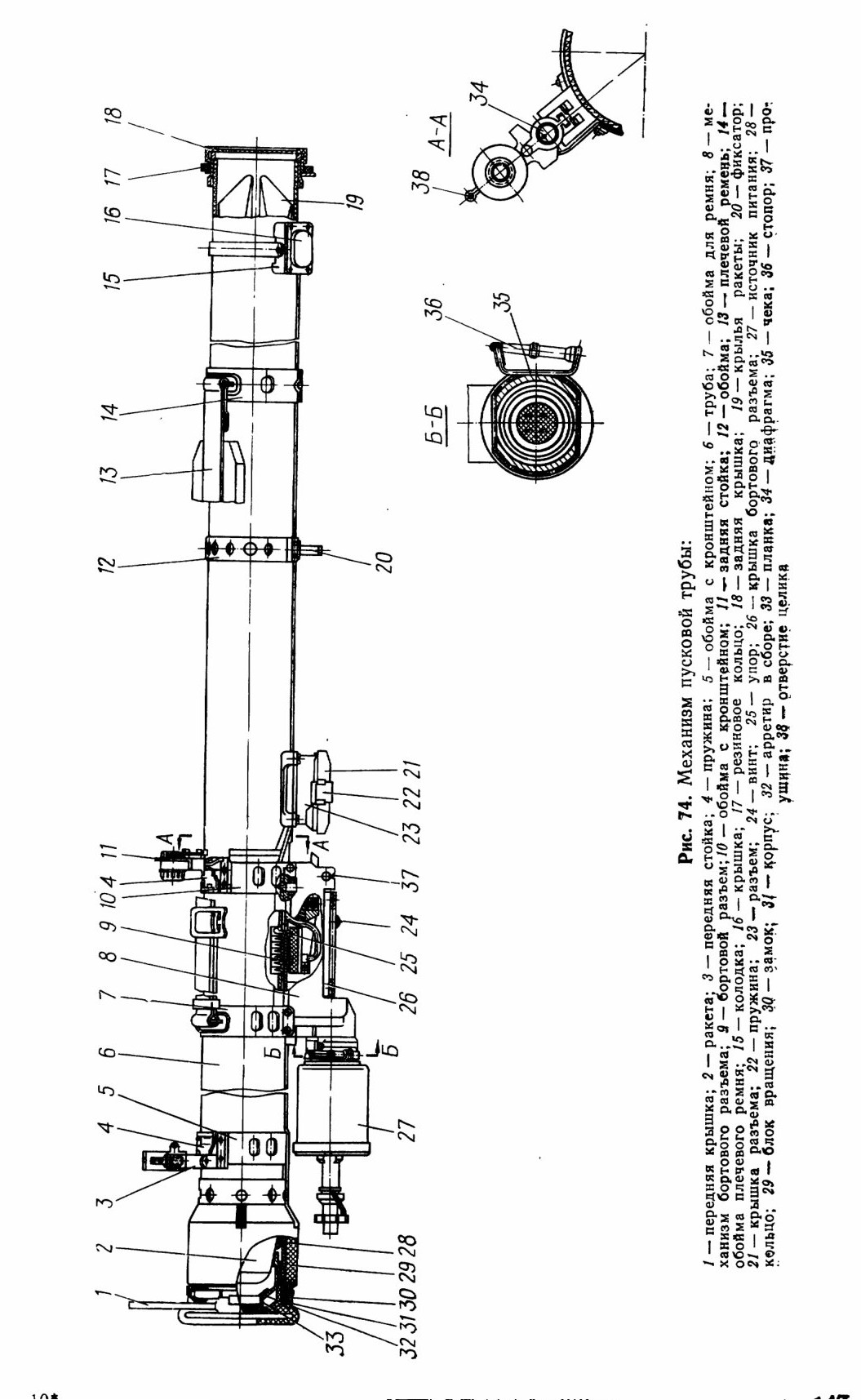

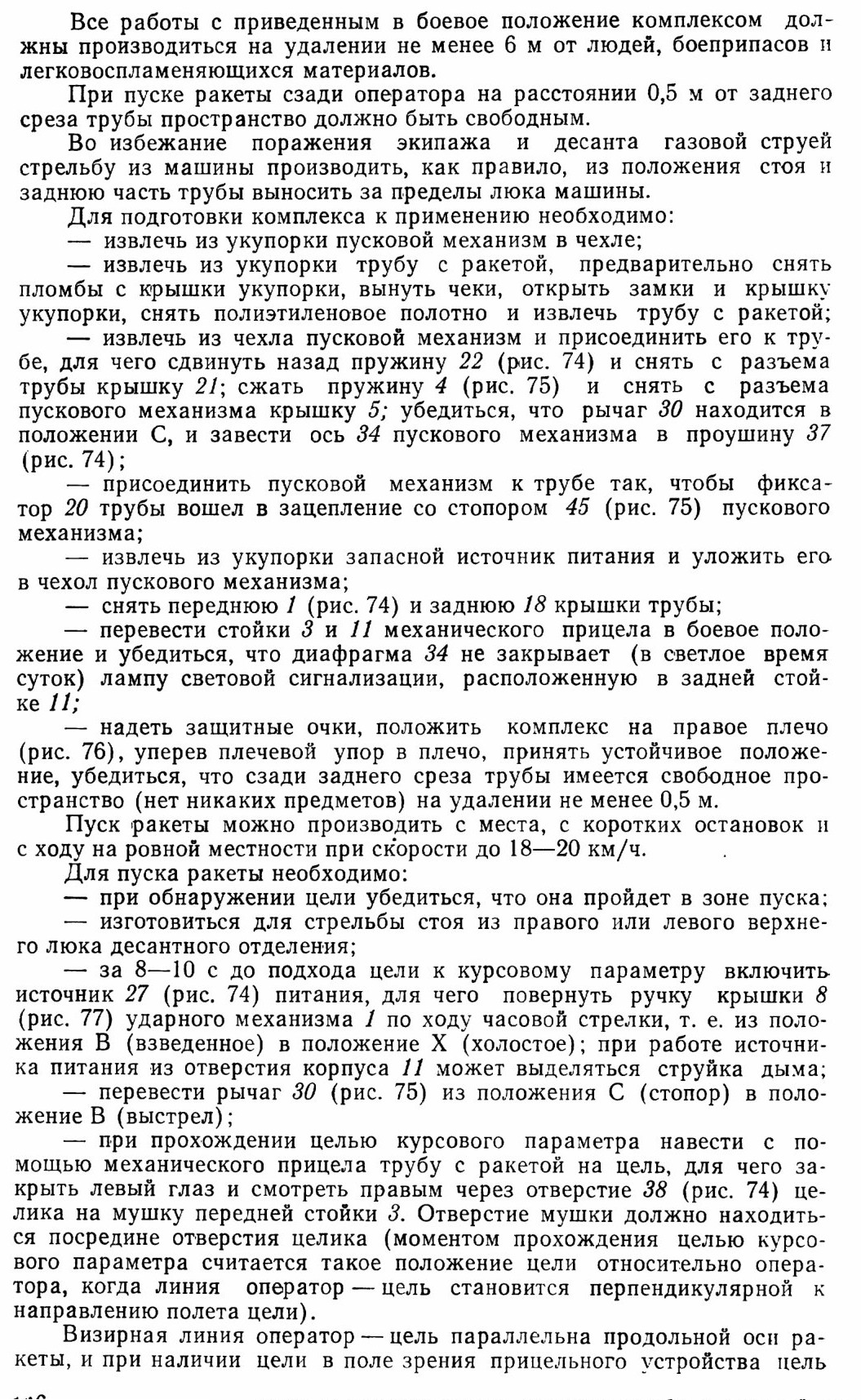

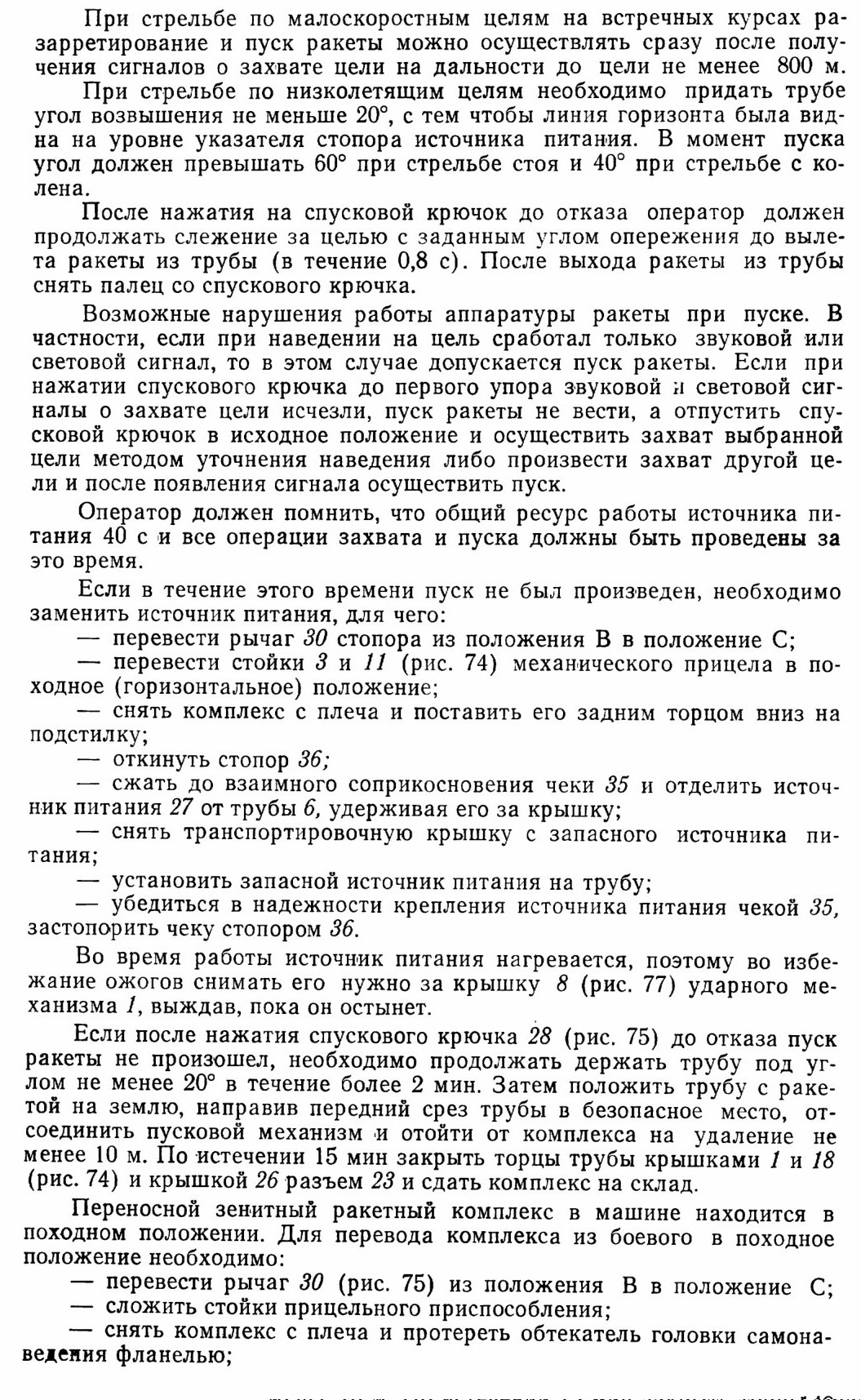

— надеть переднюю 1 (рис. 74) и заднюю 18 крышки на трубу; на заднюю крышку надеть резиновое кольцо;

— взять комплекс в левую руку, большим пальцем правой руки нажать на стопор 45 (рис. 75) пускового механизма и повернуть пусковой механизм вокруг оси до выведения из зацепления фиксаторов 20 (рис. 74) со стопором пускового механизма;

— вынуть ось пускового механизма из проушин 37 корпуса механизма бортового разъема трубы;

— положить трубу с ракетой на землю;

— закрыть крышкой 26 вилку бортового разъема пускового механизма и уложить пусковой механизм в чехол;

— закрыть крышкой 21 разъем 23 трубы.

Запрещается переводить комплекс из боевого в походное положение при работающем источнике питания.


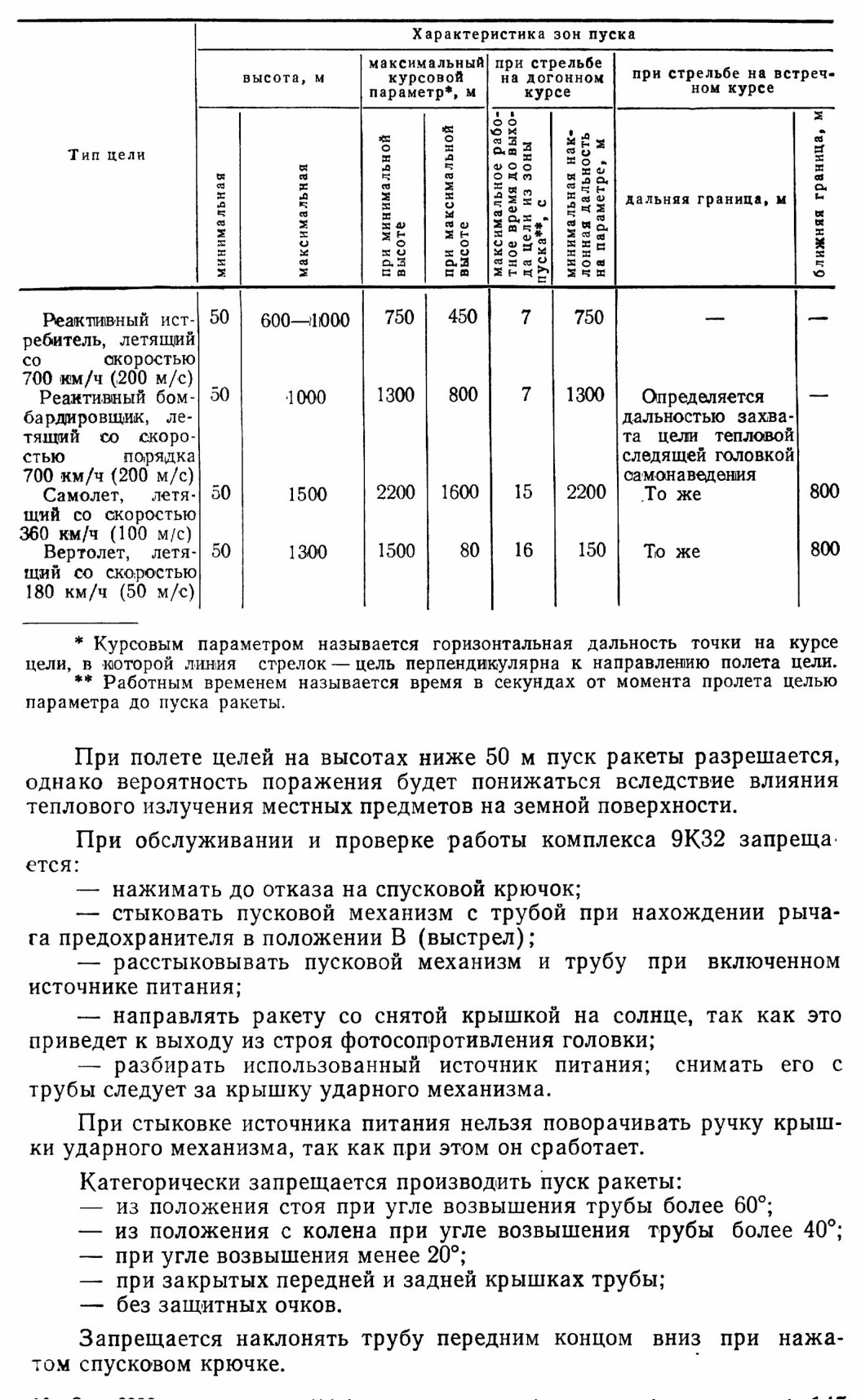

5.7.4. ОБСЛУЖИВАНИЕ КОМПЛЕКСА

При контрольных осмотрах перед стрельбой необходимо определить техническое состояние комплекса внешним осмотром и проверить:

— нет ли трещин на корпусе;

— наличие пломбы;

— состояние комплектов бортового разъема;

— надежность фиксации рычага стопора спускового крючка в положениях С и В;

— исправность работы спускового крючка.

После нажатия до отказа спускового крючка он должен надежно фиксироваться флажком, а после освобождения — энергично возвращаться в исходное положение.

При технических обслуживаниях при размещении комплексов на машинах один раз в шесть месяцев выполнить работы контрольного осмотра и дополнительно:

— осмотреть крышку бортового разъема;

— проверить работу стопора крепления пускового механизма к трубе; стопор должен плавно утапливаться в гнездо и энергично возвращаться в исходное положение;

— проверить надежность стыковки пускового механизма с трубой;

— произвести неполную разборку и чистку пускового механизма,

для чего разобрать стопор спускового крючка и очистить его. Для разборки использовать имеющийся в ЗИП комплекса ключ 51010 и, нажав им на валик 37 (рис. 75) стопора спускового крючка 28, продвинуть его до выхода штифта 40 из рычага 30 спускового крючка.

Разобрать стопор крепления пускового механизма на трубе. Для разборки используется тот же ключ, которым надо повернуть стопор по ходу часовой стрелки до упора. После этого вынуть все детали, очистить и смазать.

5.8. РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ РПГ-7

Ручной противотанковый гранатомет (рис. 78) предназначен для борьбы с танками и другими бронированными объектами, а также для подавления живой силы и огневых средств, находящихся в легких укрытиях.

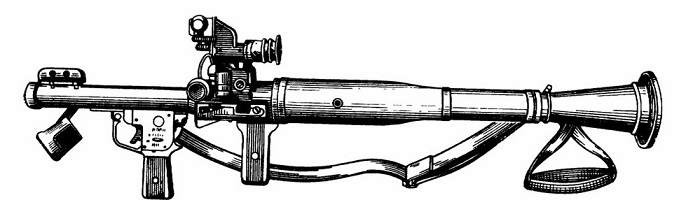

Рис. 78. Противотанковый гранатомет

Краткая характеристика гранатомета

Масса с оптическим прицелом, кг...........6,3

Масса гранаты с пороховым зарядом, кг ......... 2,2

Калибр гранатомета, мм . .............40

Калибр гранаты, мм...............85

Длина гранатомета, мм ..............950

Длина выстрела, мм...............925

Начальная скорость гранаты, м/с ..... ............120

Максимальная скорость, м/с.............300

Боевая скорострельность, выстр./мин ...........4—6

Прицельная дальность, м..............500

Дальность прямого выстрела по цели высотой 2 м, м . . . . . . 330

Увеличение оптического прицела, кратн...........2,7

Поле зрения, град.................13

Цена деления шкалы, м..............100

Цена деления шкалы боковых поправок, тыс.........0—10

Характеристика рассеивания гранат на дальности 500 м, м.....0,7—0,1


5.8.1. УСТРОЙСТВО ГРАНАТОМЕТА

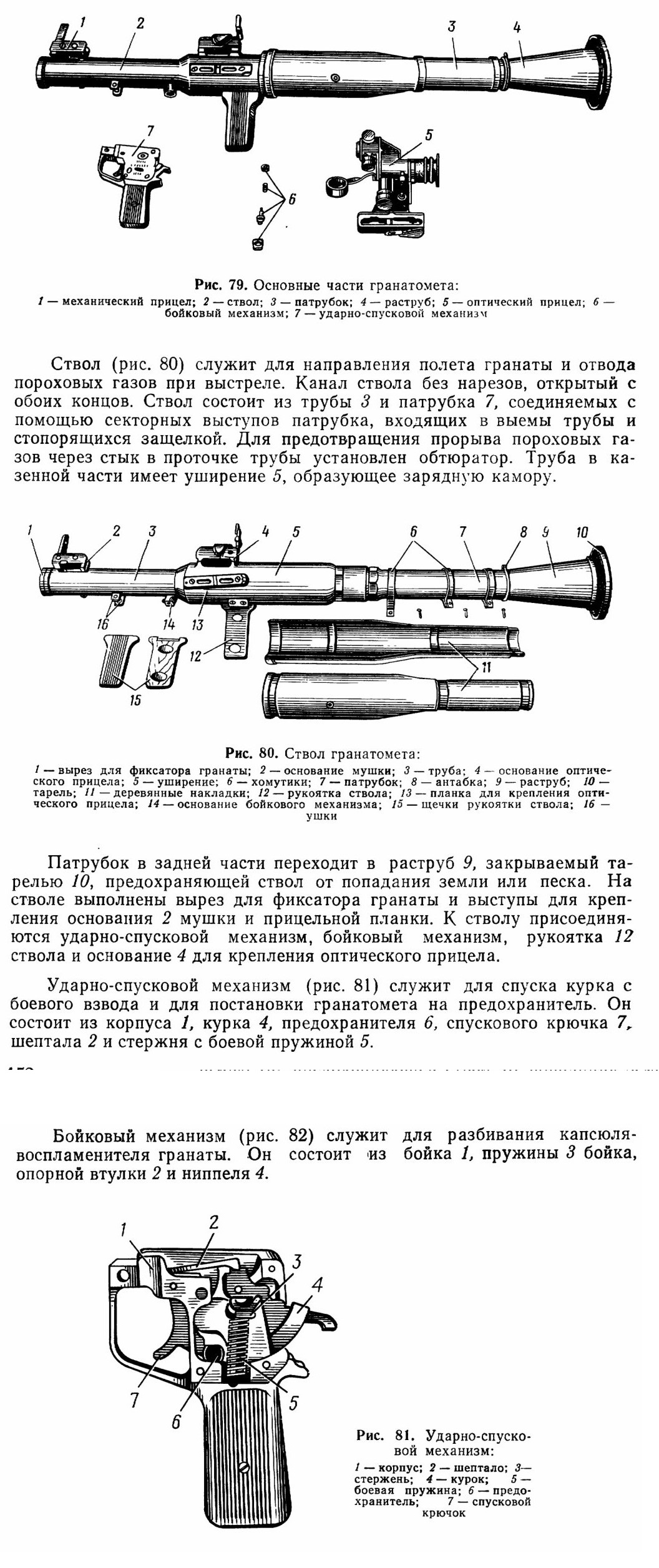

Гранатомет состоит из ствола 2 (рис. 79) с механическим прицелом 1, ударно-спускового механизма 7 с предохранителем, бойкового механизма 6 и оптического прицела 5.

Выстрел к гранатомету состоит из противотанковой гранаты и порохового заряда.

5.8.2. РАБОТА МЕХАНИЗМОВ ГРАНАТОМЕТА

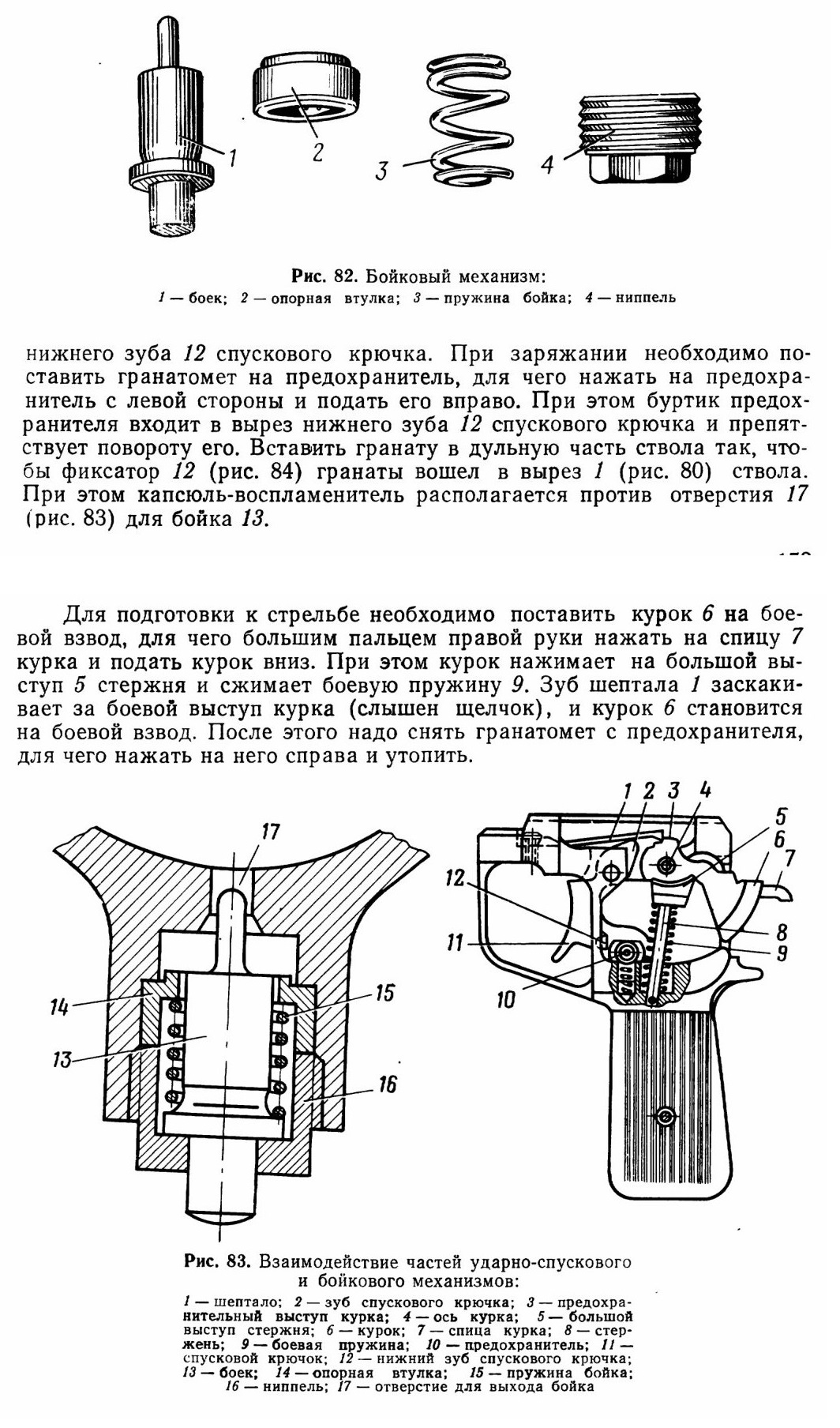

В исходном положении курок 6 (рис. 83) опущен, боевая пружина 9 ослаблена, стержень 8 своими выступами упирается в курок и удерживает его в зацеплении с шепталом 1, которое, нажимая зуб 2 спускового крючка, отводит хвост вперед.

Боек 13 под действием пружины 15 прижимается к днищу ниппеля 16 и не препятствует заряжанию гранатомета.

Предохранитель 10 выступает с левой стороны корпуса ударноспускового механизма, и его буртик препятствует продвижению назад

Производство выстрела осуществляется нажатием указательным пальцем на спусковой крючок. При этом спусковой крючок, поворачиваясь относительно оси, зубом 2 приподнимает шептало 1 и выводит его зуб из зацепления с боевым выступом курка 6. Освободившись, боевая пружина 9 разжимается и энергично поворачивает курок, который своим хвостом ударяет по бойку 13 и перемещает его вверх. Боек, сжимая пружину 15, выходит через отверстие 17 в полость ствола, разбивает капсюль-воспламенитель гранаты, и происходит выстрел.

5.8.3. УСТРОЙСТВО ВЫСТРЕЛА ПГ-7В

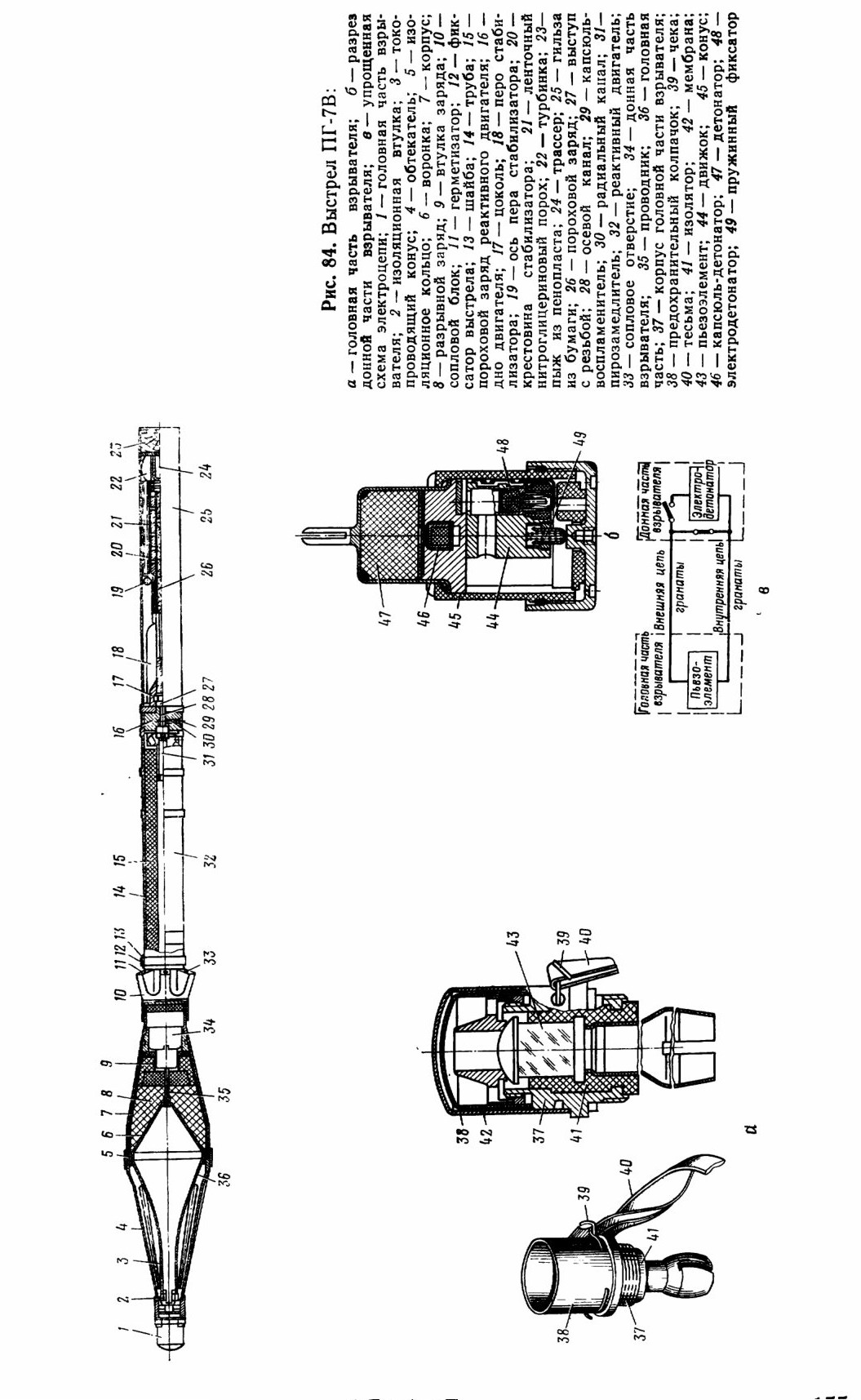

Выстрел (рис. 84) состоит из противотанковой гранаты и порохового заряда.

Противотанковая граната включает головную часть 1, состоящую из корпуса 7, обтекателя 4, токопроводящего конуса 3, втулки 9 заряда, разрывного заряда 8, пьезоэлектрического взрывателя ВП-7, обеспечивающего разрыв гранаты при встрече с целью, и реактивного двигателя 32, служащего для увеличения скорости полета гранаты.

Пороховой заряд 26 предназначен для сообщения гранате начальной скорости.
