Метран. Каталог средств измерений (2024 год) - часть 13
390
Калибратор Метран-500 Воздух
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Грузы основного комплекта с поршнем и навеской
обеспечивают воспроизведение давления в диапазоне:
E от 400 Па до 1 кПа E грузы с номиналами от 5 до 500 Па с
поршнем М и навеской 400М;
E от 1 кПа до 25 кПа (МетранE505 Воздух до 25 кПа) E грузы с
номиналами от 5 Па до 5 кПа с поршнем Б и навеской 1000Б;
E от 1кПа до 40 кПа (МетранE505 Воздух до 40 кПа) E грузы с
номиналами от 5 Па до 10 кПа с поршнем Б и навеской 1000Б.
Рис.1. Устройство и принцип действия.
Устройство
Калибратор давления пневматический состоит из
следующих основных узлов:
E преобразователь силы в давление (междроссельная камера,
образованная поршнем 1, изготовленным в виде шарика или
усеченного конуса, соплом 2 и корпусом сопла 3);
Рис.2. Поршни и навески калибратора
МетранH505 Воздух.
E грузоприемное устройство (навеска) 7 с грузами 8, которое
устанавливается на поршень 1;
Калибраторы давления МетранH504 Воздух
E пневматические емкости 4, 5 (обеспечивают динамическую
В калибраторах давления МетранE504 Воздух
стабильность выходного давления калибратора);
основным элементом для воспроизведения давления
E двухкаскадный регулятор расхода 6 (автоматически
является поршень, который представляет собой ситалловый
регулирует расход и давление воздуха и обеспечивает высокую
шарик.
повторяемость значений выходного давления);
На поршень надевается малая или большая
E узел регулирования давления питания 9 (состоит из редуктора
навеска. Малая навеска совместно с поршнем обеспечивает
и манометра, обеспечивает установку и контроль давления
воспроизведение давления 0,6 кПа (МетранE504 ВоздухEIII).
воздуха питания калибратора) .
Большая навеска совместно с поршнем и подгоночным кольцом
Принцип действия
обеспечивает воспроизведение давления 3 кПа (МетранE504
Принцип действия калибратора основан на
ВоздухEI и МетранE504 ВоздухEIII) и 40 кПа (МетранE504
динамическом взаимодействии сферического или конического
ВоздухEII) (рис.3).
поршня и потока воздуха, вытекающего из сопла, в котором
Грузы основного комплекта с поршнем и навеской
поршень самоцентрируется и самоуравновешивается.
обеспечивают воспроизведение давления в диапазоне:
Воздух питания под давлением проходит через узел
E от 0,6 до 3 кПа (МетранE504 ВоздухEIII) E грузы с номиналами
регулирования давления питания 9, двухкаскадный регулятор
от 0,1 до 2 кПа с поршнем и малой навеской;
расхода 6, пневмоемкость 5 и поступает в междроссельную
E от 3 до 63 кПа (МетранE504 ВоздухEIII) E грузы с номиналами
от 0,1 до 20 кПа с поршнем, большой навеской и подгоночным
камеру преобразователя силы в давление.
кольцом;
В междроссельной камере сила М·g, создаваемая
E от 3 до 400 кПа (МетранE504 ВоздухEI)E грузы с номиналами от
весом поршня 1, навески 7 и грузов 8 преобразуется в
0,25 до 100 кПа с поршнем, навеской и подгоночным кольцом;
пневматическое выходное давление P:
E от 40 до 1000 кПа (МетранE504 ВоздухEII) E грузы с номиналами
Р = М·g/Fэф,
от 0,25 до 200 кПа с поршнем, навеской и подгоночным кольцом.
где
М E масса поршня с навеской и грузами;
В МетранE504 ВоздухEI и МетранE504 ВоздухEIII
g E ускорение свободного падения;
используется шарик диаметром 18 мм, в МетранE504
Fэф E эффективная площадь поршневой системы.
ВоздухEII E шарик диаметром 11 мм, благодаря чему значительно
Давление P через пневмоемкость 4 поступает на выход
уменьшена масса грузов калибратора МетранE504 ВоздухEII.
калибратора.
Для обеспечения высокой точности воспроизведения
давления заказчик должен указывать значение ускорения
свободного падения с точностью до пятого знака после
запятой. Масса поршней, навесок и грузов подогнана с учетом
нелинейности характеристики эффективной площади и
значения ускорения свободного падения.
СИСТЕМА ВОСПРОИЗВЕДЕНИЯ ДАВЛЕНИЯ
Калибратор давления МетранH505 Воздух
В калибраторе давления МетранE505 Воздух
основными элементами для воспроизведения давления
являются поршни, которые представляют собой конические
тела вращения (рис.2).
Поршни без штока основного комплекта обеспечивают
воспроизведение давления 20; 31,5; 40; 45; 50; 60; 63; 80;
100; 125; 160; 200; 250 Па (грузы на них не накладываются).
Поршни со штоком (без грузов) обеспечивают воспроизведение
давления 300; 315; 360 Па; на шток поршней надеваются грузы
малой массы с номиналами 5; 10; 20; 20; 50 Па.
На поршни со штоком М и Б надеваются навески
Рис.3. Поршни и навески калибратора
400М и 1000Б, которые совместно с поршнями обеспечивают
МетранH504 Воздух.
воспроизведение давления 400 Па и 1 кПа соответственно
(рис. 2).
Калибратор Метран-500 Воздух
391
ОСОБЕННОСТИ КОНСТРУКЦИИ И ПРИМЕНЕНИЯ
КАЛИБРАТОР ДАВЛЕНИЯ МЕТРАНH505 ВОЗДУХ
В конструкции калибратора МетранE505 Воздух
сигнала, соответствующее нижнему пределу изменения
имеется пневмораспределитель, обеспечивающий: удобство
выходного сигнала, т.е. 0 или 4 мА, в зависимости от диапазона
проведения поверки и более высокую производительность
выходного сигнала поверяемого датчика. После этого на
труда за счет смены положения ручки пневмораспределителя
поршень со штоком основного блока одеваются грузы с
”+”, ”E”, ”0”, ”выкл”.
маркировкой номинального значения давления (в дальнейшем
Калибратор МетранE505 Воздух имеет два исполнения:
E номинал) 5, 10, 20, 20 и 50 Па, создающие необходимую
Модификация I (МетранH505 ВоздухHI).
разность давлений на выходе калибратора (Р1EР2) до 100 Па.
Обеспечивает воспроизведение избыточного
Такая схема обеспечивает дискретность задания давления 5
давления в диапазоне от 0,005 до 25 кПа (МетранE505 ВоздухEI
Па и позволяет уменьшить влияние флуктуаций атмосферного
до 25 кПа) и до 40 кПа (МетранE505 ВоздухEI до 40 кПа).
давления при поверке низкопредельных датчиков. При создании
Калибратор, состоит из 2Eх блоков воспроизведения
разности давлений больше 100 Па используются малая и
давления E основного и опорного. Основной блок обеспечивает
большая навески (см. описание системы воспроизведения
воспроизведение давления Р1 во всем диапазоне
давления). При поверке датчиков с диапазоном выше 4 кПа
воспроизведения давления. Блок опорного давления (БОД),
рекомендуется выключить БОД. При этом работа калибратора
воспроизводит только одно значение давления Р2=300 Па.
МетранE505 ВоздухEI аналогична работе калибратор МетранE505
Совместно оба блока воспроизводят разность давлений
Воздух в исполнении II (рис.6).
DР=Р1EР2=Р1E300 (Па). Такая схема рекомендуется при поверке
При поверке низкопредельных датчиков избыточного
низкопредельных датчиков разности давлений (рис.5).
давления, давленияEразрежения, разрежения, конструкция
В БОД с помощью поршня создается давление 300
которых позволяет подавать давление в обе камеры, также
Па; на сопло основного блока также устанавливается поршень
рекомендуется использовать калибратор МетранE505 Воздух c
со штоком 300 Па, т.е. разность давлений DР=0. Корректором
БОД (МетранE505 ВоздухEI), это отражено в методике поверки
«нуля» поверяемого датчика выставляется значение выходного
датчиков.

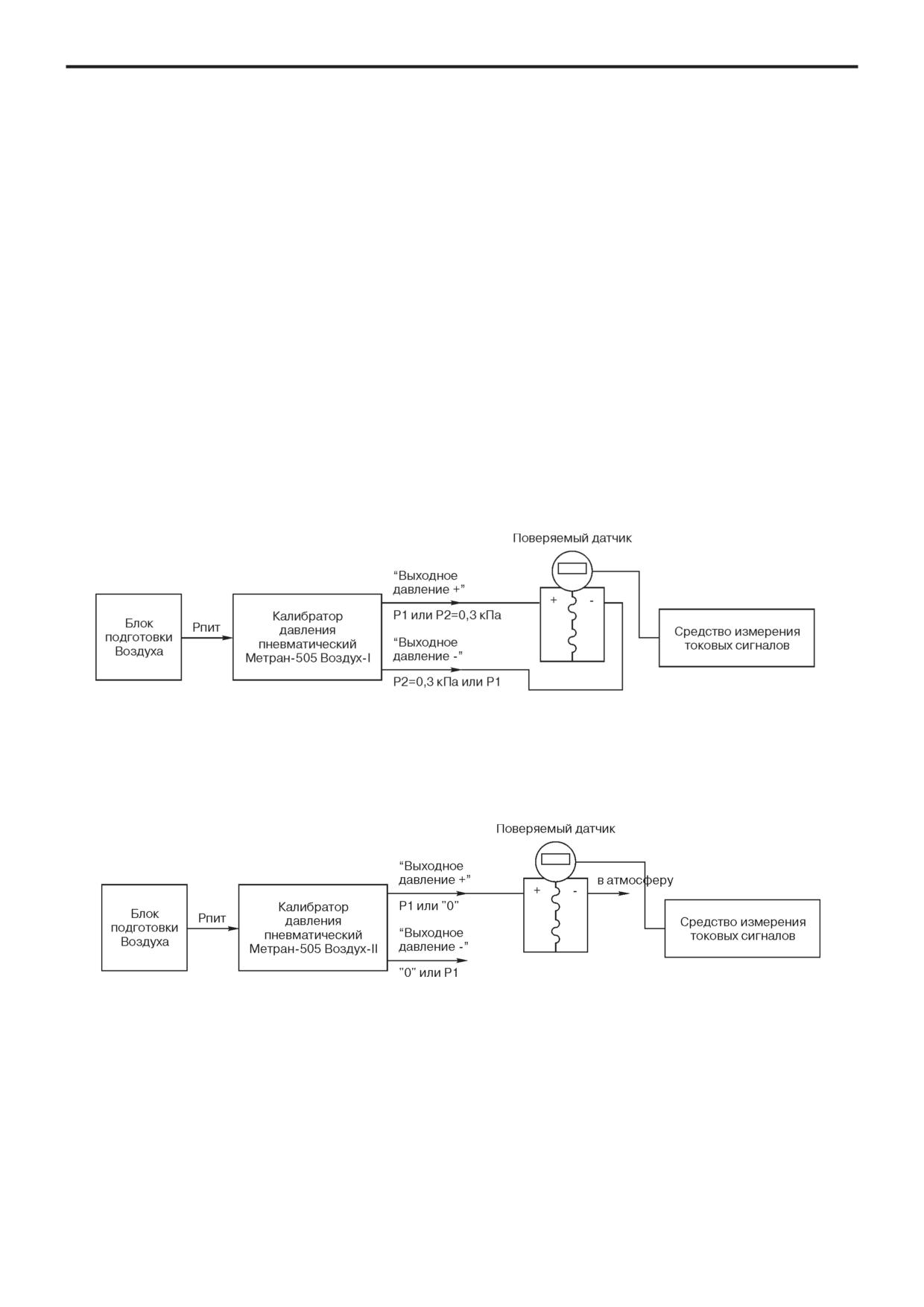

Рис.5. Схема подключения калибратора МетранH505 ВоздухHI
при поверке датчиков разности давлений с использованием БОД.
Модификация II (МетранH505 ВоздухHII) H калибратор давления без блока опорного давления. Калибратор МетранE505
ВоздухEII обеспечивает воспроизведение избыточного давления в диапазоне от 0,02 до 25 кПа (МетранE505 ВоздухEII до 25 кПа) и до
40 кПа (МетранE505 ВоздухEII до 40 кПа).
Рис.6. Схема подключения калибраторов МетранH505 ВоздухHII, МетранH505 ВоздухHI
(с выключенным БОД) при поверке датчиков давления, разности давлений.
392
Калибратор Метран-500 Воздух
КАЛИБРАТОРЫ ДАВЛЕНИЯ МЕТРАНH504 ВОЗДУХ
Калибратор МетранE504 ВоздухEI обеспечивает воспроизведение избыточного давления в диапазоне от 3 до 400 кПа,
калибратор МетранE504 ВоздухEII E в диапазоне от 40 до 1000 кПа, калибратор МетранE504 ВоздухEIII E в диапазоне от 0,6 до 63 кПа.

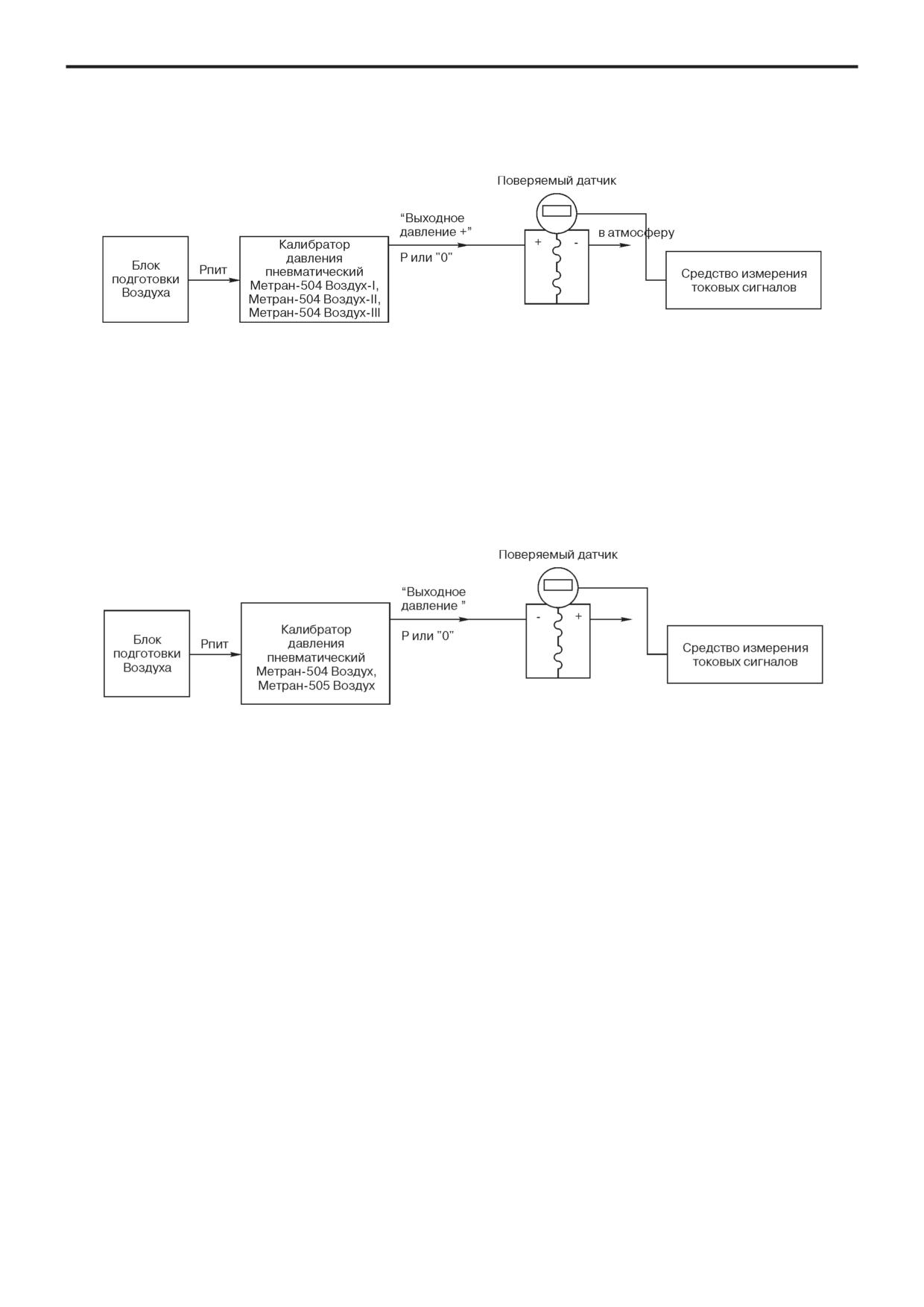

Рис.7. Схема подключения калибратора МетранH504 Воздух
при поверке датчиков давления, разности давлений.
ПОВЕРКА ДАТЧИКОВ РАЗРЕЖЕНИЯ, ДАВЛЕНИЯHРАЗРЕЖЕНИЯ СЕРИИ МЕТРАН
С ПОМОЩЬЮ КАЛИБРАТОРОВ МЕТРАНH505 ВОЗДУХ, МЕТРАНH504 ВОЗДУХ
Согласно методикам поверки датчиков давления серии Метран МИ4212E012E2001 "Датчики давления МетранE100" и
МИ 4212E01E2006 "Датчики давления МетранE150" при поверке датчиков разрежения и давленияEразрежения значение измеряемой
величины допускается устанавливать, подавая с противоположной стороны чувствительного элемента датчика соответствующее
значение избыточного давления, если это предусмотрено конструкцией датчика (рис.9). Конструкция всех датчиков давления и
давленияEразрежения серии Метран, за исключением моделей 2210, 2220, 2310, 2320, 2350, 2351 МетранE22 и моделей 1350, 1351,
4950 МетранE100, моделей TG МетранE150, позволяет осуществлять поверку этих датчиков вышеуказанным способом.
Рис.9. Схема подключения калибраторов МетранH504 Воздух, МетранH505 Воздух
при поверке датчиков разрежения, давленияHразрежения (конструкции Метран).
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
4. По диапазону воспроизведения низкого давления
калибраторов давления пневматических серии
(от 5 Па) калибратор пневматический МетранE505 Воздух не
МетранH500 Воздух от грузопоршневых манометров
имеет аналогов.
5. Ускорена поверка датчиков за счет введения
1. Калибраторы давления пневматические серии
дополнительных элементов пневматической коммутации,
МетранE500 Воздух, также как и грузопрошневые манометры
благодаря чему появилась возможность контролировать
(ГПМ), используют принцип преобразования силы тяжести
F=m·g в давление Р, но общее устройство калибраторов
"max" и "0" поверяемого датчика давления, не снимая грузы с
калибратора.
значительно сложнее, чем у ГПМ.
Эффективная площадь калибратора пневматического
РЕКОМЕНДАЦИИ ПО ЗАМЕНЕ
серии МетранE500 Воздух принципиально нелинейная. Из
этого следует, что к калибраторам нельзя применять методики
Калибраторы давления серии МетранE500 Воздух
поверки ГПМ. Для калибраторов серии МетранE500 Воздух
могут заменить задатчики давления серии Воздух и наиболее
разработаны свои методики поверки.
распространенные в России и СНГ грузопоршневые манометры
2. После наложения грузов выходное давление
следующим образом:
устанавливается автоматически без дополнительных действий
E калибратор МетранE505 Воздух заменяет задатчик
пользователя, в ГПМ необходимо использовать штурвал для
ВоздухE1600, ВоздухE4000;
уравновешивания грузов.
E калибратор МетранE504 ВоздухEI заменяет задатчики
ВоздухE1,6, ВоздухE2,5, грузопоршневой манометр МПE2,5 и
3. Одинаковая относительная погрешность у эталонов
другие в диапазоне от 3 до 400 кПа;
серии МетранE500 Воздух нормируется в значительно более
E калибратор МетранE504 ВоздухEII заменяет задатчик
широком диапазоне воспроизведения давления. Например, у
модели МетранE504 ВоздухEI погрешность ±0,015% (±0,01%)
ВоздухE6,3, грузопоршневой манометр МПE6 и другие в
диапазоне от 40 до 1000 кПа.
нормируется от 3 кПа до 400 кПа, т.е. во всем диапазоне
воспроизведения давления.
Калибратор Метран-500 Воздух
393
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ДИАПАЗОНЫ И ДИСКРЕТНОСТЬ ВОСПРОИЗВЕДЕНИЯ ДАВЛЕНИЯ
Таблица 1
Модель c учетом
Диапазон воспроизведения
Дискретность воспроизведения давления, Па
модификации
давления, кПа
Метран-505 Воздух-I
0,005…25 (с БОД);
5 (с БОД);
0,02…25 (при откл. БОД);
0,005…40 (с БОД);
от 5 до 50 (в диапазоне до 300 Па) (при откл. БОД);
0,02…40 (при откл. БОД)
5 (в диапазоне выше 300 Па) (при откл. БОД)
Метран-505 Воздух-II
0,02…25
от 5 до 50 (в диапазоне до 300 Па)
0,02…40
5 (в диапазоне выше 300 Па)
Метран-504 Воздух-I
3…400
250
Метран-504 Воздух-II
40…1000
Метран-504 Воздух-III
0,6...63
100
БОД H блок опорного давления.
Калибраторы обеспечивают дискретность воспроизведения давления при поверке, калибровке датчиков давления и других
приборов давления согласно их методикам поверки.
При передаче выходного давления по пневматической линии связи с внутренним диаметром 4 мм, длиной до 1,5 м и объеме
глухой камеры в конце линии не более 0,1 л время установления выходного давления не более 30 с (для МетранE504 Воздух) и не
более 20 с (для МетранE505 Воздух).
ПРЕДЕЛЫ ДОПУСКАЕМОЙ ПОГРЕШНОСТИ
Таблица 2
Модель c учетом модификации
Диапазон воспроизведения
Пределы допускаемой погрешности
давления, кПа
Класс точности
Класс точности
Класс точности
0,01
0,015
0,02
0,005…0,4
-
±0,10 Па
±0,12 Па
Метран-505 Воздух-I
0,4…2
-
±0,025%Рн
±0,03%Рн
2…25 2...40
-
±0,015%Рн
±0,02%Рн
0,02…0,4
-
±0,10 Па
±0,12 Па
Метран-505 Воздух-II
0,4…2
-
±0,025%Рн
±0,03%Рн
2…25 2...40
-
±0,015%Рн
±0,02%Рн
Метран-504 Воздух-I
3…400
±0,01%Рн
±0,015%Рн
0,02%Рн
Метран-504 Воздух-II
40…1000
0,6…3
±0,3 Па
±0,45 Па
±0,6 Па
Метран-504 Водух-III
3…63
±0,01%Рн
±0,015%Рн
±0,02%Рн
Рн E номинальное значение воспроизводимого калибраторами давления.
ПИТАНИЕ КАЛИБРАТОРОВ И ОБЩИЕ ДАННЫЕ
Таблица 3
Модель c учетом модификации
Метран-505 Воздух
Метран-504 Воздух
-I
-II
-I
-II
-III
до 25 кПа
до 40 кПа
до 25 кПа
до 40 кПа
Давление воздуха питания, кПа
300-400
700-800
1500±50
300-400
Расход воздуха питания*, не
6
8
20
3
более, л/мин
Масса прибора, не более, кг
13,5
11
8,5
7,5
9,5
Масса укладки грузов,
4,5
5,3
4,5
5,3
12,8
13,5
5
не более, кг
Обозначение ТУ
ТУ 4381-059-51453097-2009
ТУ 4381-058-51453097-2009
Код ОКП
43 8100
Номер Госреестра
42701-09
31057-09
Номер сертификата
37904
38253
* Питание калибраторов осуществляется сжатым воздухом класса загрязненности 1 по ГОСТ 17433 от внешнего источника. Для
обеспечения требуемого класса загрязненности воздуха питания в комплекте с калибратором серии МетранE500 Воздух рекомендуется
использовать блок подготовки воздуха (подробнее см. раздел опции и дополнительное оборудование).
394
Калибратор Метран-500 Воздух
УСЛОВИЯ ЭКСПЛУАТАЦИИ
2. Система питания пневматическая* (питание, очистка воздуха
Рабочий диапазон температур окружающего воздуха от
и регулирование давления питания калибраторов серии
15 до 35°С, относительная влажность от 30 до 80%, атмосферное
МетранE500 Воздух).
давление от 84 до 106,7 кПа, отсутствие тряски, вибрации и
3. Дополнительный комплект грузов и поршней в единицах
ударов.
измерения давления отличных от единиц измерений комплекта
грузов, входящего в комплект поставки (кгс/м2, бар, мм вод.
ПОВЕРКА
ст. и др.).
Периодичность E 1 раз в год.
4. Нестандартный комплект грузов**.
Госповерка в качестве эталона в соответствии с
5. Дополнительные штуцеры переходные, быстросъемные
МИ 1558.000.00 "Калибраторы давления пневматические
соединения, стойки, коллекторы, приспособления для
Метран-505-Воздух" и МП 31057-09 "ГСИ. Калибраторы
подключения датчиков с различными резьбами к пневмошлангу
давления пневматические Метран-504-Воздух"
калибраторов серии МетранE500 Воздух.
6. Стол метрологический мраморный.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
7. Дополнительные приборы для измерения выходных сигналов
Гарантийный срок эксплуатации 18 месяцев с даты
поверяемых датчиков (калибратор давления МетранE517,
ввода в эксплуатацию или 24 месяца с даты изготовления, в
прецизионный мультиметр МетранE514EММП).
зависимости от того, какой из данных периодов истекает раньше.
Примечание: данные по дополнительному
оборудованию п. 1, 2, 5, 6, 7 см. в соответствующих разделах
данного каталога.
ТЕХНИЧЕСКИЙ СЕРВИС
* Рекомендации по выбору блоков подготовки
Наша компания осуществляет следующие виды работ:
воздуха и систем питания для калибраторов серии
1. Профилактические работы:
МетранH500 Воздух.
E чистка;
1. Блоки подготовки воздуха:
E проверка герметичности и работоспособности;
Б/1 E для калибраторов МетранE505 Воздух,
E определение метрологических характеристик.
2. Средний или сложный ремонт.
МетранE504 ВоздухEI и МетранE504 ВоздухEIII;
3. Перенастройка:
Б/2 E для калибратора МетранE504 ВоздухEII.
E изменение единиц измерения давления;
2. Системы питания пневматические:
E изготовление комплекта грузов с другими единицами
СП/2 E для калибраторов МетранE505 Воздух,
измерения;
МетранE504 ВоздухEIII;
E изменение массы грузов под новое значение ускорения
СП/6В E для всех исполнений калибраторов
свободного падения для конкретной местности.
МетранE504 Воздух и МетранE505 Воздух.
4. Поверка.
** Описание:
Для поверки датчиков давления, установленных в узлах
КОМПЛЕКТ ПОСТАВКИ
учета энергоресурсов, могут быть изготовлены нестандартные
В комплект поставки входят:
комплекты грузов и поршней, обеспечивающие поверку
E калибратор
1 шт.
датчиков по методикам поверки узла учета. Например,
E укладка грузов
1 шт.
для датчиков давления c верхним пределом измерений
E приспособление для проверки герметичности
1 шт.
62,2 кПа и подключенных к вычислителям расхода или
E пневмошланг для присоединения поверяемого датчика
измерительному комплексу узла учета, изготавливается
к калибратору с присоединительной гайкой М10х1
1 шт.*
комплект грузов и поршней, обеспечивающий поверку этих
E комплект штуцеров переходных М10х1/М10х1*;
датчиков в точках 9, 25, 64, 81, 100% диапазона.
М10х1/М20х1,5; М10х1/К1/2; М10х1/К1/4
Кроме того, для приборостроительных предприятий,
для подключения поверяемых датчиков
1 шт.
выпускающих датчики давления и другие средства измерений
E паспорт, руководство по эксплуатации
1 экз.
давления и средства измерений расхода, имеющие в своем
E методика поверки
1 экз.
составе датчики перепада давления, и предприятий с большим
E свидетельство о поверке
1 экз.
парком средств измерений давления и расхода рекомендуется
E таблица масс грузов
1 экз.
заказывать нестандартный комплект поршней и грузов. Этот
* 2 шт. E для калибраторов МетранE505 Воздух.
комплект обеспечивает поверку средств измерений давления
и расхода в точках поверки, в соответствии с их методиками
ОПЦИИ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
поверки, с минимальной комбинацией сменных грузов, что
По отдельному заказу возможна поставка следующего
обеспечивает более высокую производительность труда. Такие
оборудования:
комплекты используются в АО "ПГ "Метран" при производстве
1. Блок подготовки воздуха* (очистка воздуха и регулирование
датчиков серии "Метран".
давления питания калибраторов серии МетранE500 Воздух).
Калибратор Метран-500 Воздух
395
ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ КАЛИБРАТОРА ПРИ ЗАКАЗЕ
Калибратор давления пневматический МетранH505 ВоздухHII H 0,02 H 25 H кПа H 9,8_______ м/с2
1
2
3
4
5
6
Дополнительный комплект грузов для МетранH505 ВоздухHII H 0,02 H 25 H кгс/м2 H 9,8_______ м/с2
Система питания пневматическая СП/2
1. Наименование (калибратор давления пневматический МетранE504 Воздух или МетранE505 Воздух).
2. Модификация (только для калибраторов МетранE504 Воздух и МетранE505 Воздух).
3. Класс точности.
4. Верхний предел воспроизведения давления в кПа (только для калибраторов МетранE505 Воздух).
5. Единицы измерений давления комплекта грузов, входящего в комплект поставки
(кПа; кгс/см2; мм вод.ст. (при t=4°C); мм рт.ст. (при t=0°C)).
6. Значение местного ускорения свободного падения с учетом которого должны быть подогнаны массы поршней и грузов с точностью
до пятого знака после запятой (м/с2) (указывать обязательно). Если ускорение свободного падения не указано, то калибратор
поставляется для нормального ускорения свободного падения (9,80665 м/с2).
Примечание: дополнительное оборудование (если необходимо) указывается в заказе калибратора отдельной строкой.
Обозначение при заказе дополнительного оборудования:
E дополнительный комплект грузов E см. пример записи обозначения калибратора при заказе;
E нестандартный комплект грузов E для заказа нестандартного комплекта грузов следует отдельно указать диапазоны измерений
поверяемых средств измерений давления и точки поверки в процентах от верхнего предела измерений;
E блок подготовки воздуха, система питания пневматическая, калибратор давления МетранE517, мультиметр МетранE514EММП,
метрологический стол мраморный, быстросъемные соединения, средства коммуникации и установки приборов (штуцеры переходные,
стойки, коллекторы, и др.) см. в соответствующих разделах данного каталога.

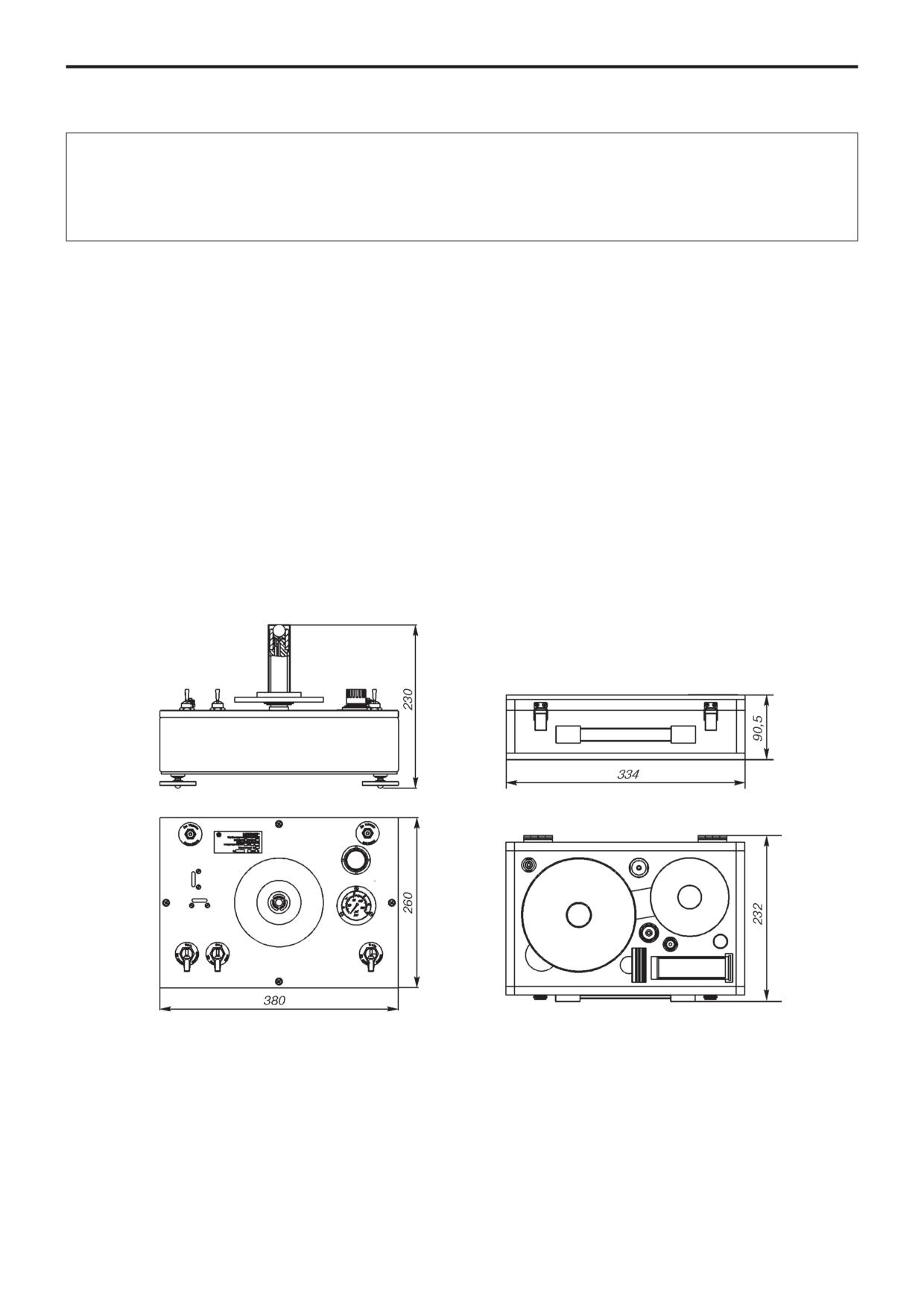

ГАБАРИТНЫЕ РАЗМЕРЫ КАЛИБРАТОРОВ
Укладка (комплект грузов).
Рис.11. Калибратор давления пневматический МетранH504 ВоздухHI.
396
Калибратор Метран-500 Воздух
Укладка (комплект грузов).

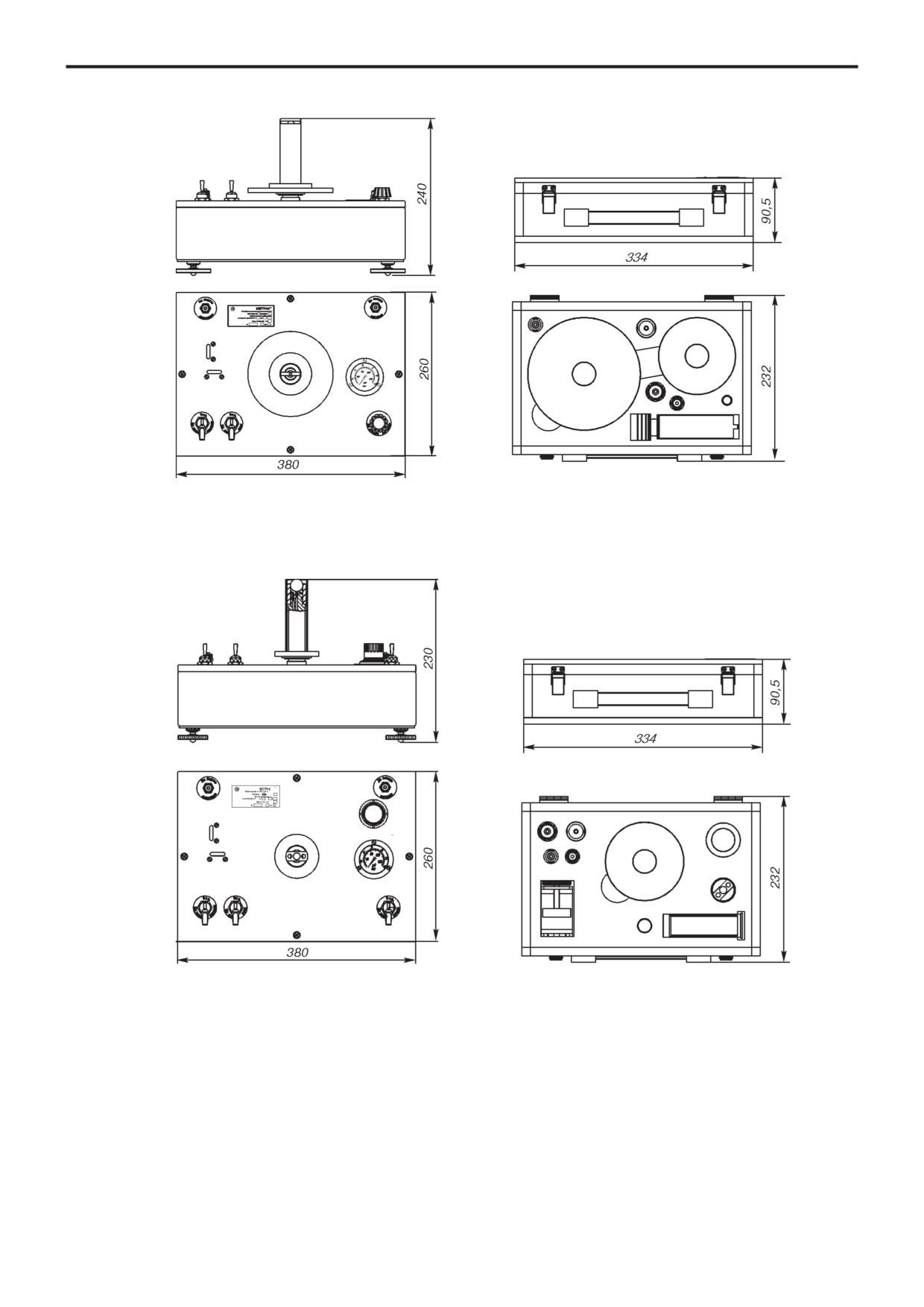

Рис.12. Калибратор давления пневматический МетранH504 ВоздухHII.
Укладка (комплект грузов).
Рис.13. Калибратор давления пневматический МетранH504 ВоздухHIII с укладкой.
Калибратор Метран-500 Воздух
397

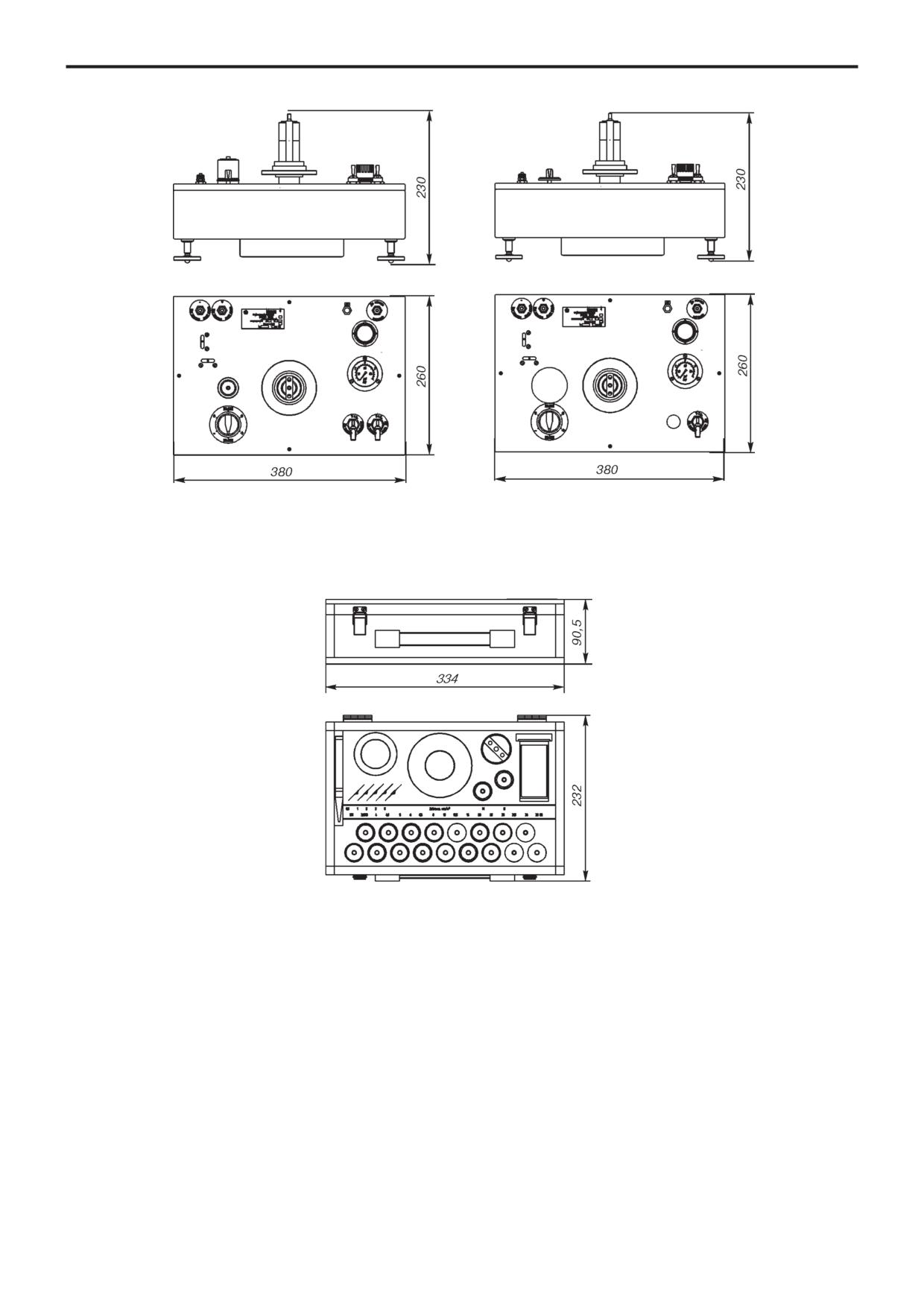

Рис.14. Калибратор давления пневматический
Рис.15. Калибратор давления пневматический
МетранH505 ВоздухHI.
МетранH505 ВоздухHII.
Рис.16. Укладка (комплект грузов)
для МетранH505 ВоздухHI, МетранH505 ВоздухHII.
398
Поверка СИД
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
"ПОВЕРКА СИД"
Программное-обеспечение "Поверка СИД"
E дистанционное управление контроллерами давления (на
входит в комплект поставки калибратора Метран-520 и
стенде) (МетранE530, DHI PPC3, PPC4, PACE5000 и PACE6000);
по заказу поставляется в составе калибраторов давления
E выполнение мониторинга и контроля измеряемой физической
(МетранE501EПКДEР, МетранE517), модулей давления
величины (давления, тока, напряжения).
(МетранE518) и метрологических стендов (СПД и СПУ).
E проведение пользовательской корректировки показаний
Программное обеспечение "Поверка СИД" является
модулей давления с применением эталонов давления;
автономным ПО, аттестованным на соответствие требованиям
- возможность проведения поверки датчиков давления
ГОСТ Р 8.654-2015 (далее программа) предназначено для
с цифровым выходным сигналом по HART-протоколу
частичной автоматизации процесса поверки (калибровки)
(с применением USB-HART модема Метран-682-Ех),
средств измерений давления, формирования протокола
FF (с применением FF-модема), Modbus;
поверки и сохранения полученной информации в базе данных.
- выгрузка результатов поверки в единый информационный
Программа производит дистанционное управление
фонд.
подключенными приборами, считывание измеряемой
физической величины (мониторинг), настройку параметров
прибора.
На метрологических стендах для поверки и калибровки
датчиков давления и манометров возможна одновременная
автоматическая поверка нескольких технических или
образцовых манометров, а также датчиков давления одинаковых
диапазонов.
Рекомендуемое аппаратное обеспечение
E процессор с тактовой частотой свыше 1000 МГц, ОЗУ 512 МБ;
E видеоадаптер VGA 1280x1024 (цветовое разрешение E 32 бит);
E наличие свободного коммуникационного порта (COMEпорта)
или USB интерфейса;
E 80 МБ свободного пространства на жестком диске;
E клавиатура и манипулятор типа мышь;
E привод чтения/записи компактEдисков CDEROM;
E принтер.

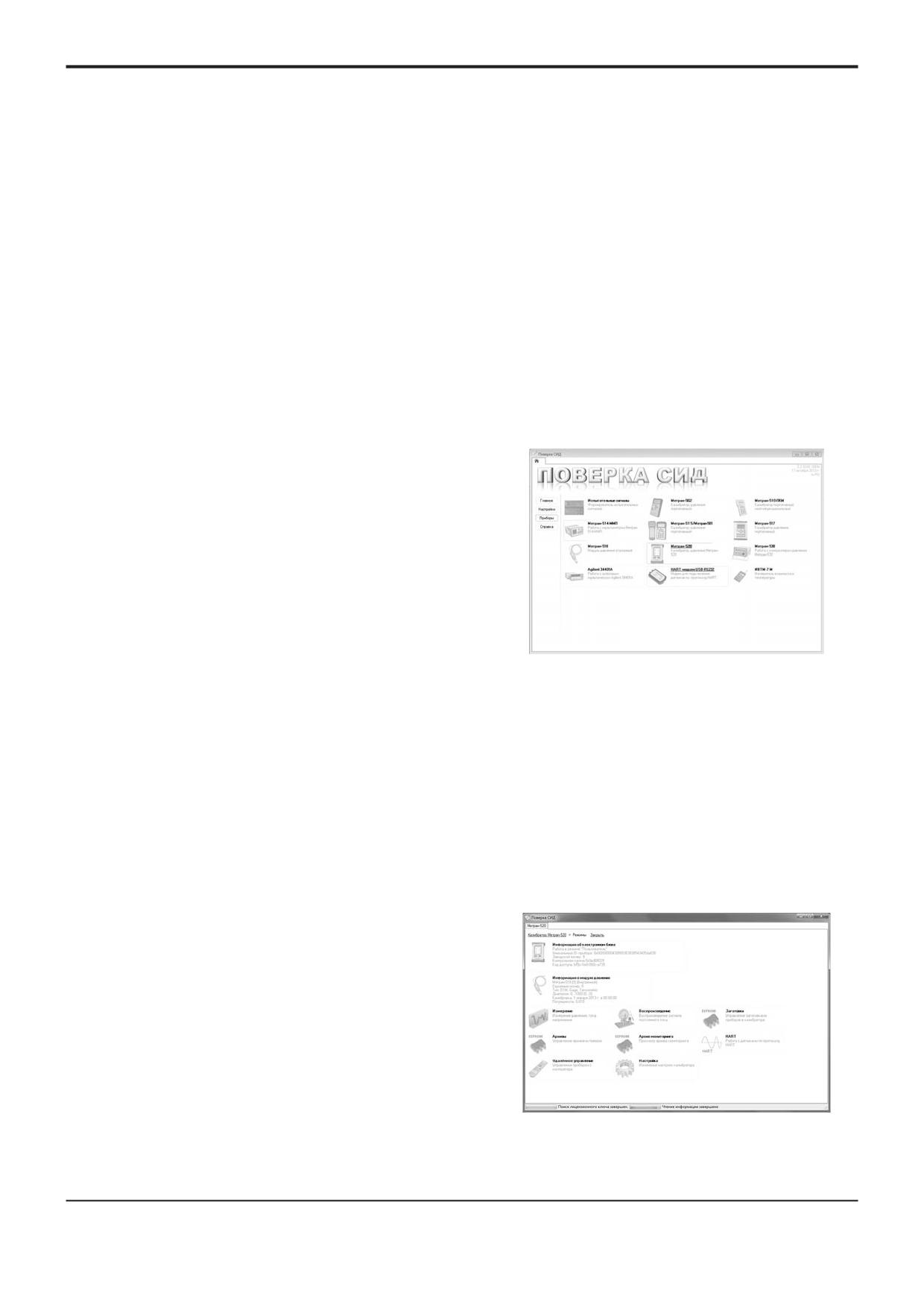

Рис.1. Главное окно программы.
Необходимое программное обеспечение
E операционная система Microsoft Windows XP, Windows Vista,

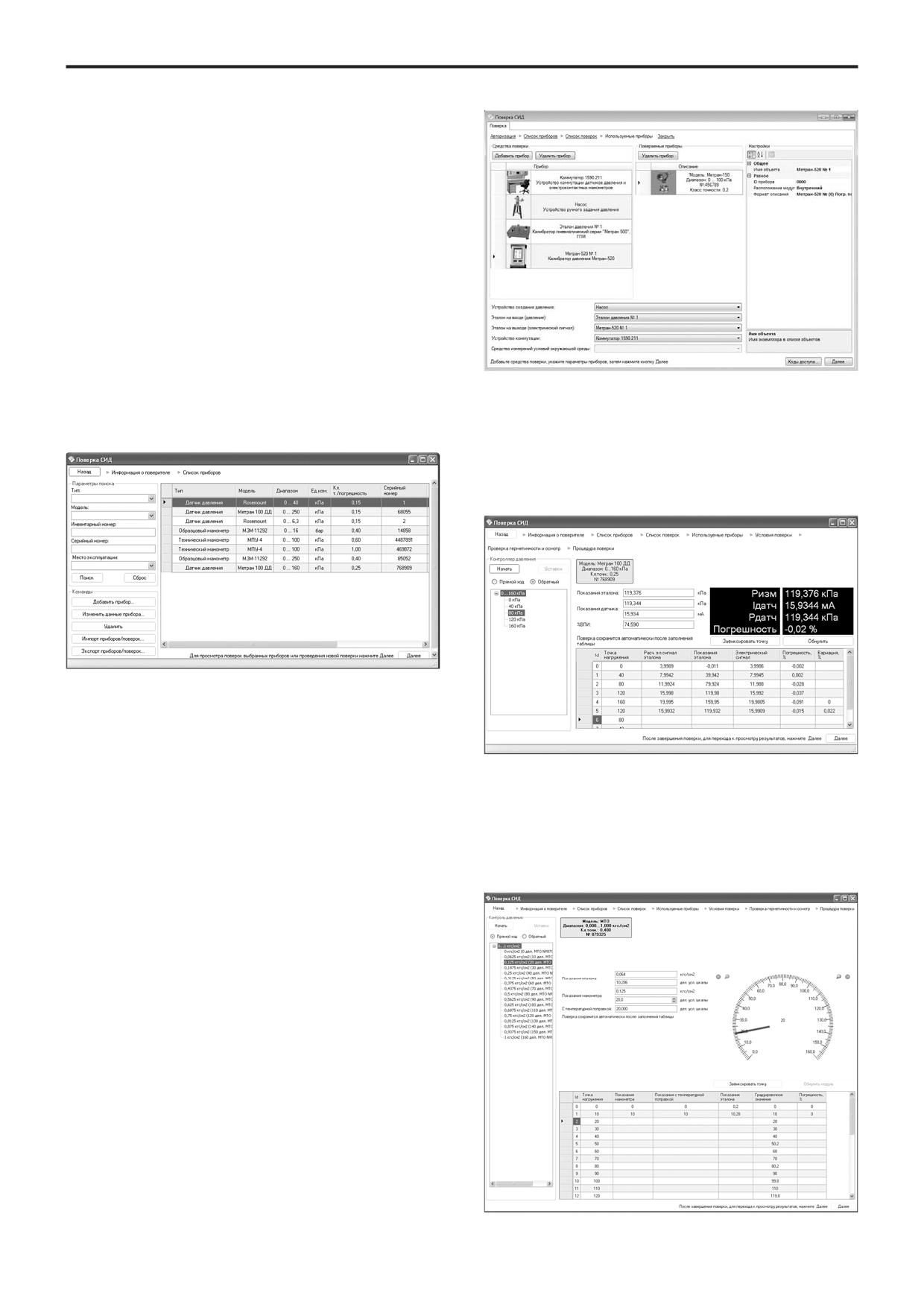

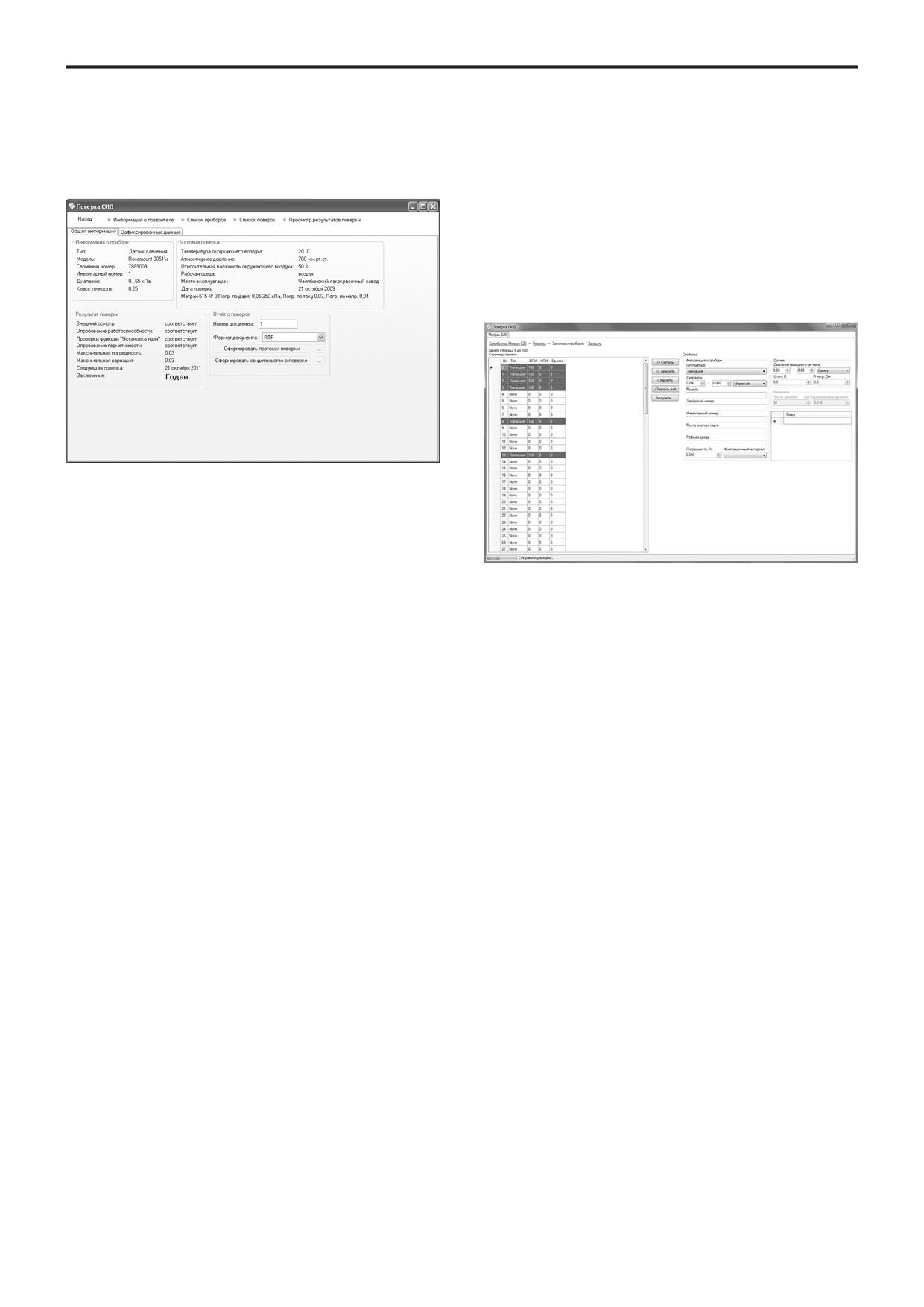

Режим удаленного управления калибратором
Windows 7;
В этом режиме обеспечиваются функции измерения
E Acrobat Reader (для просмотра отчетов в формате pdf);
давления, тока, напряжения (мониторинг измеряемой
E Microsoft.NET Framework 2.0 (только для Windows XP);
величины), воспроизведения тока и напряжения, считывание
E драйвер для подключения калибратора через адаптер USB
состояния контактов реле и электроконтактных манометров,
(входит в комплект поставки ПО "Поверка СИД").
вывод информации о калибраторе и подключенном модуле
Основные функциональные возможности
давления, настройка (корректировка показаний) модуля
E проверка реле давления;
давления с применением эталонов давления.
E выполнение поверки и калибровки датчиков давления,
Для калибратора Метран-520 в этом режиме также
образцовых, технических и электроконтактных манометров,
доступны работа с заготовками и удаленное управление-
датчиков уровня в соответствии с требованиями методик
дублирование в окне программы изображения с дисплея
поверки и ГОСТов;
калибратора Метран-520.
E автоматизированный процесс поверки (калибровки);
E считывание данных из архива калибратора в ПК;
E одновременная поверка нескольких датчиков давления,
образцовых и технических манометров (на стенде);
E формирование и печать протокола, свидетельства с
результатами поверки на основе готовых шаблонов (форматы
ODT, PDF, XML, RTF, HTML);
E ведение базы данных поверок и поверяемых приборов;
E дистанционное управление калибраторами давления серии
Метран (МетранE502EПКДE10П, МетранE501EПКДEР, МетранE515,
МетранE520, МетранE517 и МетранE518);
Рис.2. Режим удаленного управления калибратором
МетранH520.
Поверка СИД
399
Режим "Поверка"
Данный режим программы предназначен для
проведения процесса поверки средств измерений
давления и уровня. В зависимости от типа поверяемого
устройства (датчик давления, уровня, образцовый или
технический манометр), программа производит
поверку согласно соответствующей методике:
МИ 4212.012E2001, МИ 4212.012E2006 и МИ1997E89
(датчики давления Метран и аналогичные), МИ 2145E91
(манометры, вакуумметры деформационные образцовые с
условными шкалами), МИ 2124E90 (манометры, вакуумметры,
мановакуумметры, напоромеры, тягонапоромеры
показывающие и самопишущие). Программа запрашивает
информацию о поверителе, затем выводит на экран
список сохраненных в базе данных приборов с архивом
поверок (сохраняется каждая проведенная поверка для
каждого прибора). В базе данных хранится информация о
зафиксированных измерениях поверяемого прибора, показания
Рис. 4. Настройка подключений и выбор эталонов
эталона, рассчитанная погрешность, графики погрешности в
для поверки.
зависимости от задаваемого давления, а также заключение
После проверки подключений к ПК и ввода условий
о пригодности данного прибора к дальнейшей эксплуатации.
поверки (автоматический ввод параметров при использовании
измерителя параметров окружающей среды или заполнение
параметров окружающей среды вручную) программа переходит
в режим определения метрологических характеристик
поверяемого оборудования.
Рис.3. Выбор приборов для поверки,
просмотр информации.
После ввода или считывания из базы данных
информации о поверяемых приборах проводится настройка
списка применяемого эталонного оборудования для входных
Рис.5. Определение метрологических
и выходных сигналов поверяемых приборов, а также их портов
характеристик датчика давления.
подключения к ПК. При одновременной поверке нескольких
датчиков с выходными сигналами HART-протоколу, также
При поверке образцового или технического
настраиваются параметры подключения к HART-модему и
манометра, помимо таблицы с результатами поверки,
каналов опроса датчика. В окне программы при поверке датчика
используется виртуальная шкала манометра, на которой
давления отображаются текущие значения давления и тока,
вручную устанавливаются текущие показания поверяемых
информация о поверяемом датчике и таблица с результатами
манометров.
поверки (фиксируется: давление, ток, рассчитанные значения
погрешности и вариации поверяемого датчика).
В процессе поверки программа обеспечивает
контроль метрологических характеристик. В случае
возникновения ошибки при фиксации измерений (обрыв на
линии связи, несоответствие выходного сигнала поверяемого
датчика подаваемому давлению, большое расхождение
метрологических характеристик от установленных пределов
основной погрешности и вариации) программа выдает
сообщение об ошибке. Это позволяет поверителю после
устранения причин ошибки провести повторное измерение в
данной точке и продолжить измерения в следующей точке.
Рис.6. Определение метрологических характеристик
образцового манометра.
400
Поверка СИД
После окончания процесса поверки (калибровки),
Для автоматической обработки результатов
программа формирует пакет документов (протокол поверки,
измерений и формирования протоколов в калибраторе
свидетельство о поверке или заключение о непригодности), в
Метран-520 имеется предустановленный режим «Поверка»,
выбранном поверителем формате (RTF, XML, HTM, PDF, ODT) и
в котором перед началом процесса поверки можно ввести
сохраняет текущую поверку в базу данных.
или изменить параметры поверяемого прибора. Параметры
необходимые для автоматического заполнения протоколов
поверки: тип прибора, диапазон, модель, инвентарный номер,
место эксплуатации, рабочая среда, погрешность, интервал
между поверками, тип и диапазон выходного сигнала, ряд
поверочных точек.
Для ускорения процесса поверки датчиков в полевых
условиях возможна предварительная загрузка заготовок
поверяемых приборов из базы данных программы.
Рис.7. Формирование отчета о поверке.
Просмотр сформированных документов возможен
непосредственно после окончания поверки или в дальнейшем
из базы данных. В базе данных для каждого поверяемого
прибора формируется список ранее осуществлённых поверок,
в котором указаны дата и результаты поверки (годен/не годен,
Рис.8. Загрузка параметров поверяемых приборов.
максимальное значение погрешности и вариации).
Режим заготовок при работе с калибратором
Программное-обеспечение "Поверка СИД"
Метран-520
входит в комплект поставки калибратора Метран-520.
Данный режим позволяет автоматизировать
Для заказа программного обеспечения "Поверка СИД"
совместную работу калибратора Метран-520 с базой данных
для другого оборудования необходимо указать опцию
приборов и результатов поверок программы, хранящейся на
АппаратноEпрограммный интерфейс" в строке заказа
ПК.
калибраторов давления Метран или указать Автоматизи-
рованную обработку результатов поверки в опросном листе
на Метрологический стенд для поверки и калибровки
приборов давления (см. соответствующие разделы каталога).
Поверка СИД
401
Протокол поверки датчика давления
№56481
Общие технические сведения
Модель
Метран-150CG2(PA)
Серийный номер
2475
Инвентарный номер
1
Межповерочный интервал, лет
2
Место эксплуатации
ЗАО "ПГ "Метран"
Дата ввода в эксплуатацию
19 октября 2007 г.
Условия поверки
Температура окружающего воздуха, °C
20
Относительная влажность, %
50
Атмосферное давление, мм.рт.ст.
760
Рабочая среда
воздух
Напряжение питания, В
24
Сопротивление нагрузки, Ом
270
Технические характеристики
Верхний предел измерений, кПа
60
Нижний предел измерений, кПа
0
Предел допустимого значения основной погрешности, %
0,2
Предел допустимого значения вариации, %
0,2
Выходной электрический сигнал, мА
4...20
Средства поверки
Метран-517 №235 Погр. по давл. 0,04, 0...60 кПа, U/I код погр. 2
Результаты проверки
Внешний осмотр
соответствует
Работоспособность
соответствует
Функционирование установки нуля
соответствует
Герметичность
соответствует
Определение основной погрешности и вариации
Точки нагружения,
Показания эталона,
Расч. сигнал, мА
Изм. вых. сигнал,
Погрешность, %
Вариация, %
кПа
кПа
мА
0
0,004
4,0010
4,0009
-0,002
15
15,006
7,8110
7,8125
0,018
30
29,998
11,6185
11,6230
0,038
45
45,001
15,4288
15,4373
0,055
60
59,996
19,2371
19,2507
0,071
0
45
45
15,4286
15,4352
0,043
0,013
30
29,997
11,6183
11,6217
0,029
0,009
15
14,999
7,8093
7,8104
0,015
0,013
0
-0,001
3,9997
3,9999
0,004
0,002
