Калибратор Метран-501-ПКД-Р
ПОГРЕШНОСТЬ КАЛИБРАТОРА
Таблица 3
Код предела допускаемой
Предел допускаемой основной
Параметр
Диапазон
основной погрешности
погрешности, не более
В режиме измерения
0-0,16...0-60 МПа
±0,04%ВПИ
Избыточное давление
0-25 кПа
±0,05%ВПИ
0-2,5; 0-6 кПа
±0,06%ВПИ
Разрежение
-25-0 кПа...-100-0 кПа
±0,05%ВПИ
1
Ток
0-20 мА
±(0,02%ИВ+0,0005 мА)
Напряжение
0-1 В
±(0,02%ИВ+0,0001 В)
В режиме воспроизведения
Ток
0-20 мА
±(0,03%ИВ+0,001 мА)
Напряжение
0-1 В
±(0,03%ИВ+0,0002 В)
В режиме измерения
0-0,16...0-60 МПа
±0,05%ВПИ
Избыточное давление
0-25 кПа
±0,06%ВПИ
0-2,5; 0-6 кПа
±0,1%ВПИ
Разрежение
-25-0 кПа...-100-0 кПа
±0,06%ВПИ
2
Ток
0-20 мА
±(0,02%ИВ+0,001 мА)
Напряжение
0-1 В
±(0,02%ИВ+0,0002 В)
В режиме воспроизведения
Ток
0-20 мА
±(0,04%ИВ+0,001 мА)
Напряжение
0-1 В
±(0,04%ИВ+0,0002 В)
ВПИ E верхний предел измерений поддиапазона модуля давления;
ИВ E текущее значение измеряемой (воспроизводимой) величины.
Основная погрешность иземерений давления включает нелинейность, вариацию и повторяемость.
ПОВЕРКА
КОМПЛЕКТ ПОСТАВКИ
Периодичность поверки E 1 раз в год.
В комплект поставки калибратора входят:
Госповерка в качестве эталона в соответствии с
E электронный блок
1 шт.
МИ 1560.000.00 "Калибратор давления портативный
E модуль давления
по заказу
Метран-501-ПКД-Р"
E источник создания давления
по заказу
E аккумулятор
1 шт.
E электрический кабель для
УСЛОВИЯ ЭКСПЛУАТАЦИИ
подключения калибруемого прибора 1 шт.
E сетевой блок питания МетранE516
1 шт.*
Температура окружающего воздуха от 0 до 50°С.
E паспорт 1560.000.00ПС
1 экз.
Относительная влажность от 30 до 80% при 25°С.
E руководство по эксплуатации 1560.000.00РЭ 1 экз.
Атмосферное давление от 84 до 106,7 кПа.
E свидетельство о поверке
1 экз.
E методика поверки
1 экз.
E опции
по заказу
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
E сумка
1 шт.
Гарантийный срок эксплуатации 12 месяцев с даты
* Сетевой блок питания МетранE516 обеспечивает
ввода в эксплуатацию или 18 месяцев с даты изготовления, в
питание калибратора, питание поверяемых датчиков
зависимости от того, какой из данных периодов истекает раньше.
напряжением 24 В.
Гарантия на аккумулятор не распространяется.
ОПЦИИ
ТЕХНИЧЕСКИЙ СЕРВИС
1. АппаратноEпрограммный интерфейс ПК состоит из
Наша компания осуществляет следующие виды работ:
программного обеспечения "Поверка СИД" (компактEдиск)
1. Профилактические работы:
и адаптера USB для подключения к ПК. Для заказа
E проверка герметичности, работоспособности;
опции аппаратноEпрограммного интерфейса для ранее
E устранение дефектов;
приобретенного калибратора следует выслать
E определение метрологических характеристик.
предприятиюEизготовителю электронный блок калибратора.
2. Средний или сложный ремонт в короткие сроки.
2. Штуцеры переходные, быстросъемные соединения,
3. Поставка дополнительных модулей давления и
стойки, коллекторы для подключения поверяемых датчиков с
источников создания давления для ранее приобретенных
различными резьбами к источнику создания давления, стойки,
калибраторов.
коллекторы и др.
4. Калибровка (если погрешность больше допускаемой
Информациюпоопциям1,2см.вразделах"Калибратор
основной погрешности).
давления МетранE517", "Быстросъемное соединение БСE70",
5. Поверка.
"Средства коммутации и установки приборов, ЗИП".
Калибратор Метран-501-ПКД-Р
387
ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ КАЛИБРАТОРА
МетранH501HПКДHР H 1 H К25Д/М1/М25 H ПH0,25М/НH2,5М/ПH70 H USB
1
2
3
4
5
Штуцер переходной №5
1. Модель калибратора.
2. Код предела допускаемой основной погрешности (табл.3).
3. Коды требуемых модулей давления (по выбору из табл.1).
4. Коды требуемых источников создания давления (табл.4).
5. Опция "АппаратноEпрограммный интерфейс ПК USB с программным обеспечением "Поверка СИД" (если не требуется, не указывать).
Примечания:
1. Опции "Штуцеры переходные" и др.указываются при заказе в отдельных строках (см.разделы каталога "Средства коммутации и
установки приборов, ЗИП", "Быстросъемное соединение БСE70", если не требуется не указывать.
2. Возможен дополнительный заказ модулей и источников давления.
в случае поставки модуля для калибратора
отправка комплекта калибратора по адресу сервисного центра
МетранH501HПКДHР по отдельному заказу
ПГ "Метран", г. Челябинск (Внимание: за данную работу может
взыматься дополнительная плата, согласно прейскуранта об
оказании сервисных услуг).
Модуль давления H К2,5 H (к МетранH501HПКДHРH1 №165)
3. Поставка модулей давления к калибраторам Метран-501-
ПКД-Р с серийным номером менее 560 невозможна. Для замены
1
2
3
4
внешних модулей давления, вышедших из строя из комплектов
таких калибраторов, нужно использовать эквивалентные
1. Наименование.
модули Метран-518 в комплекте с аппаратно-программным
2. Код модуля давления (табл.1).
обеспечением для Метран-518.
3. Модель и серийный номер калибратора МетранE501EПКДEР,
с которым предполагается работа модуля.
в случае поставки опции "АппаратноHпрограммный
4. Код погрешности калибратора МетранE501EПКДEР.
интерфейс" для калибратора
МетранH501HПКДHР по отдельному заказу
Примечания:
1. Возможен заказ электронного блока МетранE501EПКДEР
АппаратноHпрограммный интерфейс
как самостоятельного изделия (без модулей и источников
для МетранH501HПКДHР N123
создания давления) для использования в качестве цифрового
миллиамперметра/вольтметра и прецизионного генератора
тока/напряжения при поверке, регулировке различных
При заказе опции "АппаратноEпрограммный
вторичных приборов и преобразователей.
интерфейс" по отдельному заказу следует указать заводской
2. Модули давления, поставка которых проводится по
номер прибора. Если заводской номер более 2300, то прибор
отдельному заказу к уже имеющемуся калибратору, при
остается у пользователя, менее 2300 - по согласованию с
выпуске из производства проходят заводскую калибровку (без
изготовителем.
оформления свидетельства первичной поверки). По запросу
возможны дополнительные услуги по поверке нового модуля
давления в комплекте с уже эксплуатируемым комплектом
калибратора давления Метран-501-ПКД-Р (включая старые
модули давления). Для проведения такой поверки потребуется
РЕКОМЕНДАЦИИ ПО ВЫБОРУ ИСТОЧНИКОВ ДАВЛЕНИЯ
Таблица 4
Модель
Код модуля давления
источника
К2,5Д
К6Д
К25Д
М0,16Д
М1
М2,5
М10
М25
М60
В25
В63
В100
П-0,04
z
z
z
z
П-0,25М
z
z
z
z
z
z
z
Н-2,5М
z
z
z
z
z
Н-2,5УМ
z
z
z
z
z
z
z
z
z
П-70
z
z
z
z
z
Информацию на источники давления см. в соответствующем разделе данного каталога.
Вниманию заказчиков! Поверяемые приборы и эталонные модули давления с диапазоном измерений до 25 кПа
чувствительны к давлению перегрузки и их метрологические характеристики после воздействия давления Рвх > Рдоп.(см. табл.1)
могут ухудшиться. При использовании источников создания давления, например, ручного насоса НE2,5М и т.п., возможно одним
резким нажатием рычагов насоса превысить предельноEдопускамое значение. Помпы ПE0,04, ПE0,25М (ПE0,25МП) это исключают.
388
Калибратор Метран-501-ПКД-Р

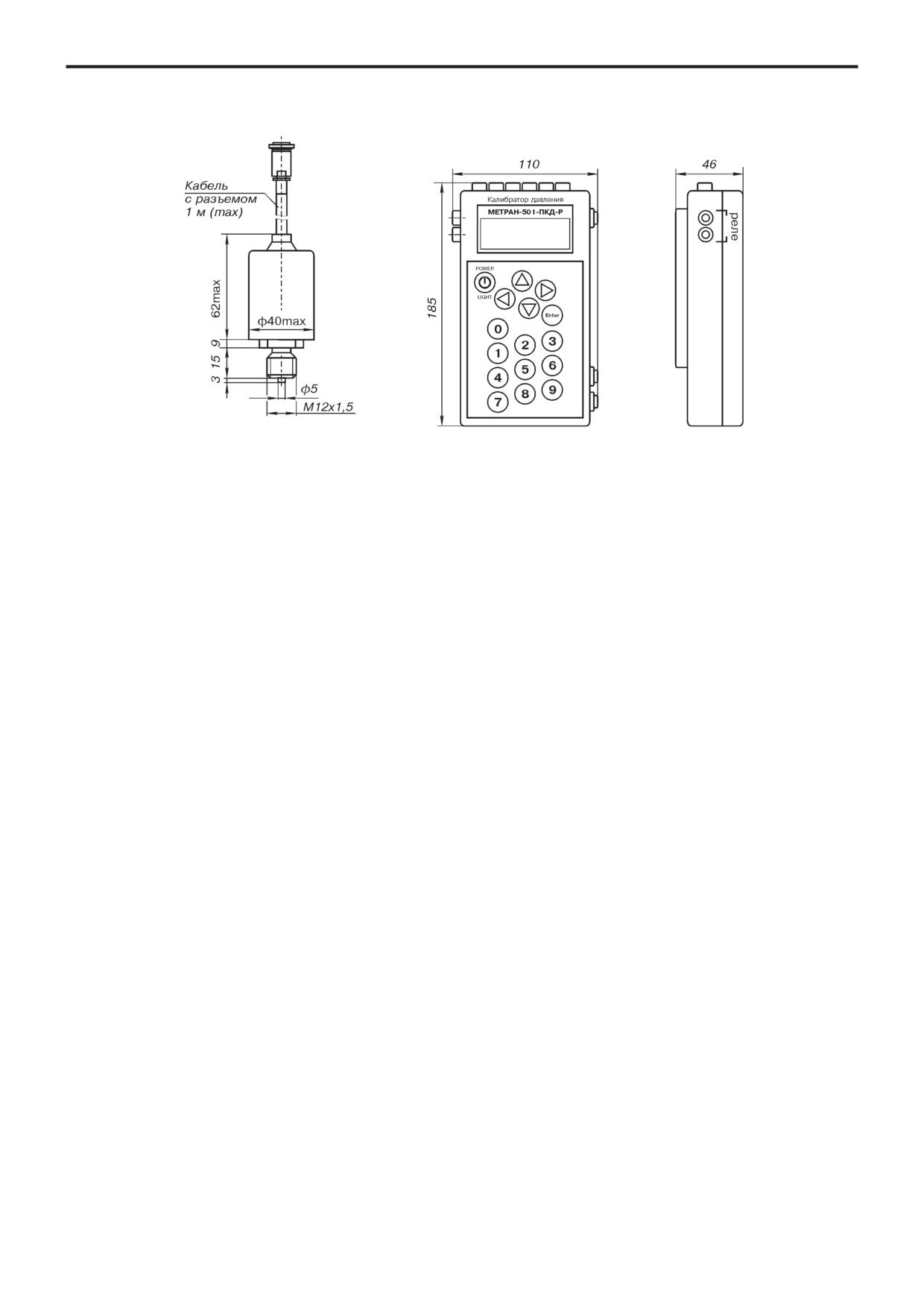

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Модуль давления
Электронный блок
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ "ПОВЕРКА СИД"
Программное обеспечение "Поверка СИД" универсальное. Оно работает с калибраторами давления серии Метран,
контроллерами давления, мультиметрами. Описание см. в разделе Программное обеспечение "Поверка СИД".
Калибратор Метран-500 Воздух
389
Пневматические калибраторы давления
серии МетранH500 Воздух
МетранH504HВоздух
МетранH505HВоздух
z Рабочая среда H воздух
Калибраторы давления пневматические
z Диапазоны воспроизведения
серии МетранE500 Воздух предназначены для точного
воспроизведения избыточного давления.
H избыточного давления
Применяются в качестве эталонов давления при
0,02…1000 кПа;
поверке, калибровке, регулировке и градуировке:
H избыточного давления относительно
E высокоточных датчиков давления, разности давлений
опорного 300 Па (разности давлений)
(Rosemount, Метран и др.);
0,005…40 кПа
E эталонов давления (микроманометров, образцовых
z Класс точности калибраторов
манометров, калибраторов давления);
0,01; 0,015; 0,02; 0,05
E вычислителей расхода и измерительных комплексов,
z Срок службы H не менее 8 лет
имеющих в своем составе датчики перепада давления.
z
Внесены в Госреестр средств измерений
Основные преимущества:
E возможность воспроизведения малых избыточных
(номера Госреестра, сертификатов, коды
давлений;
ОКП и ТУ H см.табл.3)
E высокая точность воспроизведения давления во всем
Внимание! Калибраторы давления серии
диапазоне;
МетранH500 Воздух могут применяться
E автоматическое воспроизведение давления после
наложения груза;
взамен грузопоршневых манометров!
E расширение возможностей при использовании
калибраторов МетранE517 - расчет калибратором
Действует заключение о соответствии
поправок к задаваемому давлению на изменение
постановлению правительства РФ №719
условий окружающей среды пр поверке (см.раздел
"Калибратор давления Метран-517 (-Ех)").
