Метран. Каталог средств измерений (2024 год) - часть 8
346
Уровнемер Метран-740
Продолжение таблицы 6
Дополнительное реле (сухой контакт)
Стандарт
RE
Дополнительное реле (только для 4-х проводного соединения)
z
Протокол поверки
Q4
Протокол поверки
z
Свидетельство о поверке
QM
Оформление Свидетельства о поверке
z
Опция «Холодный старт»
BR5
Температура окружающего воздуха -50 °С
BR6
Температура окружающего воздуха -60 °С
Конфигурирование на заводе-изготовителе
С1
Заводская конфигурация согласно Листу конфигурационных данных
z
Дополнительная маркировочная бирка
ST
Дополнительная маркировочная Бирка Tag позиции из нержавеющей стали
z
Расширенная гарантия
WR3
Расширенная гарантия 3 года
z
WR5
Расширенная гарантия 5 лет
z
Кабельные вводы
K01
Никелированная латунь Небронированный кабель диаметром 6,5-13,9 мм
z
K02
Нержавеющая сталь Небронированный кабель диаметром 6,5-13,9 мм
z
K03
Никелированная латунь Небронированный кабель диаметром 6,1-11,6 мм
z
K04
Полиамид Небронированный кабель диаметром 6-12 мм
z
Никелированная латунь Бронированный кабель, диаметр кабеля 6,5-13,9 мм, диаметр брони 12,5-
K12
z
20,9 мм
Никелированная латунь Бронированный кабель, диаметр кабеля 6,1-11,6 мм, диаметр брони 9,5-
K14
z
15,9 мм
Никелированная латунь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-15,
K17
z
ГЕРДА-МГ-16)
K18
Никелированная латунь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-18)
z
Никелированная латунь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-20,
K19
z
МРПИ-20)
Нержавеющая сталь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-15,
K20
z
ГЕРДА-МГ-16)
K21
Нержавеющая сталь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-18)
z
Нержавеющая сталь Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-20,
K22
z
МРПИ-20)
Пример условного обозначения: 740B H D IM C R S2 2 GA L PT 2 M4 AP
Выносные разделительные мембраны 1199
347

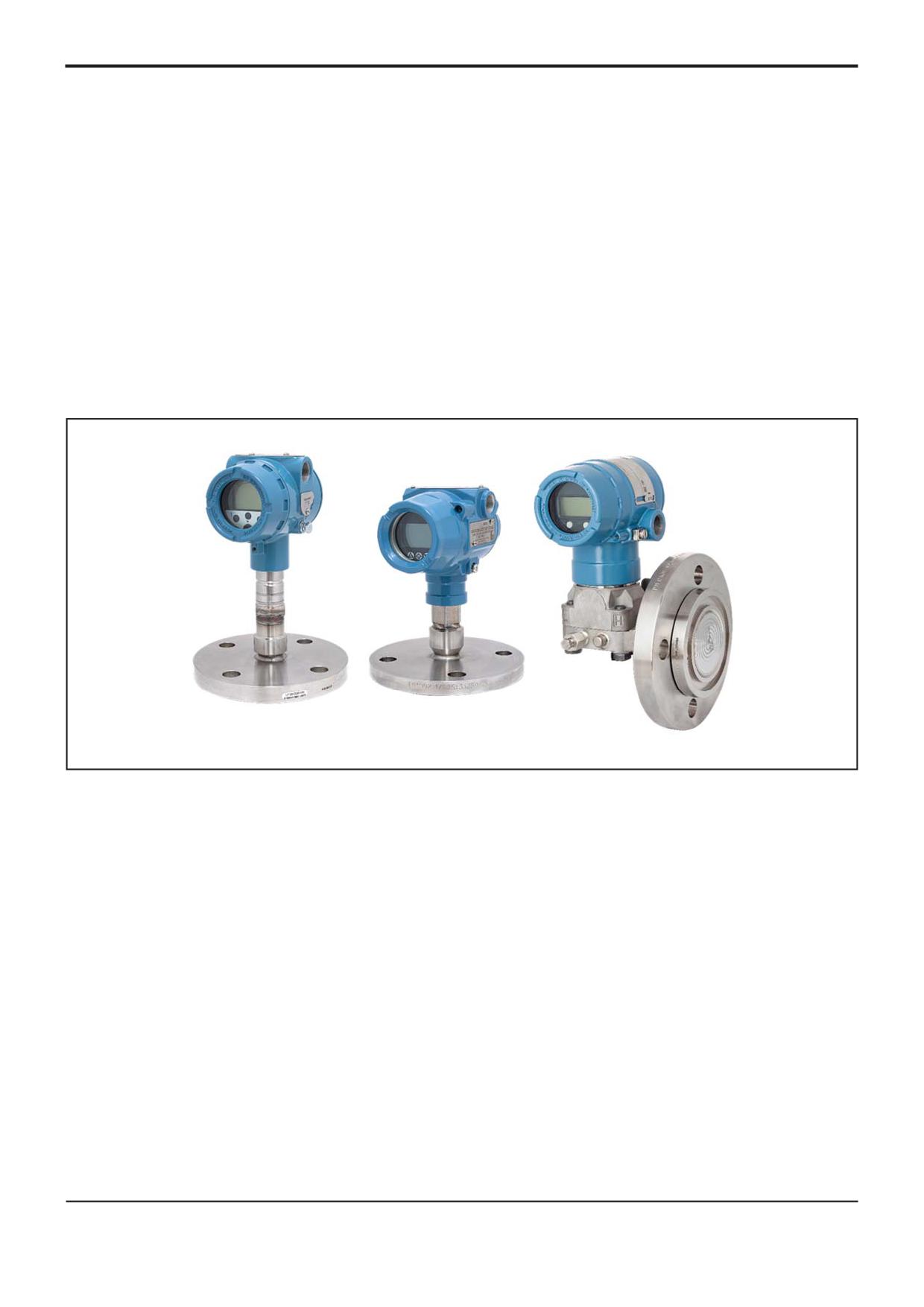

Выносные разделительные мембраны 1199
z Рабочая среда: жидкость, пар, газ
Выносные разделительные мембраны предна-
z Давление рабочей среды: до 34,5 МПа
значены для измерения расхода, давления, и уровня в
z Температура рабочей среды: -105…205°С
сложных условиях, таких как критические температуры,
z Присоединение к процессу: фланцевое, резьбо-
агрессивные или вязкие среды.
вое, сварное, специальное.
Преимущества:
z Присоединение к датчику: выносные раздели-
- наличие сбалансированных измерений;
тельные мембраны могут использоваться со-
- единое средство измерения с датчиками давления
вместно с датчиками разности давлений, дат-
Метран;
чиками абсолютного и избыточного давления,
- возможность как интегрального, так и удаленного
моделей Метран-75, Метран-150.
монтажа на капиллярных линиях.
348
Выносные разделительные мембраны 1199
Разделительные мембраны следует использовать в
Измерение уровня по перепаду давления
следующих случаях:
Сбалансированная система
- это симметричная
- температура технологического процесса выходит за рамки
система, на стороне высокого и низкого давления которой
стандартного рабочего диапазона датчика давления;
одинаковые разделительные мембраны с одинаковыми
- рабочая среда является агрессивной и может потребоваться
капиллярами. Поскольку длина обоих капилляров одинакова,
использование специальных материалов мембраны;
с каждой стороны находится одинаковое количество
- рабочая среда содержит взвешенные частицы или обладает
заполняющей жидкости. Вследствие равного давления с
повышенной вязкостью в результате чего может произойти
обеих сторон от мембраны датчика влияние температуры на
закупорка импульсной линии;
разделительную мембрану практически сведено к нулю.
- имеется необходимость в удобной очистке соединений от
При этом сбалансированные системы все же подвержены
рабочей среды во избежание накапливания отложений;
погрешности из-за давления столба жидкости.
- рабочая среда может замерзать или затвердевать внутри
Системы Tuned-System являются асимметричными
датчика или импульсной линии.
системами с двумя разделительными мембранами: одна
напрямую соединяется с технологической средой, а другая -
Высокотемпературные применения и работа с
через капилляр. Системой типа Tuned-System может считаться
вакуумом
При выборе системы “датчик/мембрана” для работы
любая система с выносной разделительной мембраной с
двумя капиллярами различной длины либо с двумя различными
с вакуумом необходимо учесть три фактора: совместимость
разделительными мембранами на сторонах высокого и
заполняющей жидкости, конфигурацию и установку.
низкого давления. Ввиду различной длины капилляров,
Совместимость заполняющей жидкости.
наблюдается снижение точности из-за влияния температуры.
Заполняющая жидкость должна быть в состоянии
Однако температурное воздействие и влияние напора столба
выдержать высокую температуру и вакуум. Поэтому
заполняющей жидкости частично взаимно компенсируются,
заполняющая жидкость должна быть в равновесном
при этом снижается суммарная погрешность показаний
состоянии, обладать совместимостью с самыми жесткими
вследствие температурного воздействия.
условиями технологического процесса для того, чтобы все
Tuned-System идеально подходит для систем
время оставаться в жидком состоянии.
процессов с малым диапазоном измерений и высокими
Конструкция
выносной
разделительной
рабочими давлениями. Обеспечивает улучшенные рабочие
мембраны.
характеристики при меньших затратах по сравнению с
Выносная разделительная мембрана в части
традиционной сбалансированной системой.
соединения с преобразователем давления имеет два
Снижение затрат на установку на 20% благодаря
варианта конструкции: частично сварная и полностью сварная
устранению избыточных капилляров и монтажных кронштейнов
(вакуумная). Чаще всего используется частично сварная
Улучшение рабочих показателей на 30%
конструкция. В такой конструкции все точки соединения
Улучшение времени отклика более чем на 80%
являются сварными, за исключением места соединения модуля
сенсора с фланцем датчика. Полностью сварная вакуумная
конструкция специально разработана для использования при
высокой температуре и работы в условиях вакуума. В такой
конструкции прокладки модуля сенсора удаляются и диск
приваривается поверх изоляторов сенсора. Это исключает
возможность попадания воздуха в разделительную мембрану
при условии глубокого вакуума.

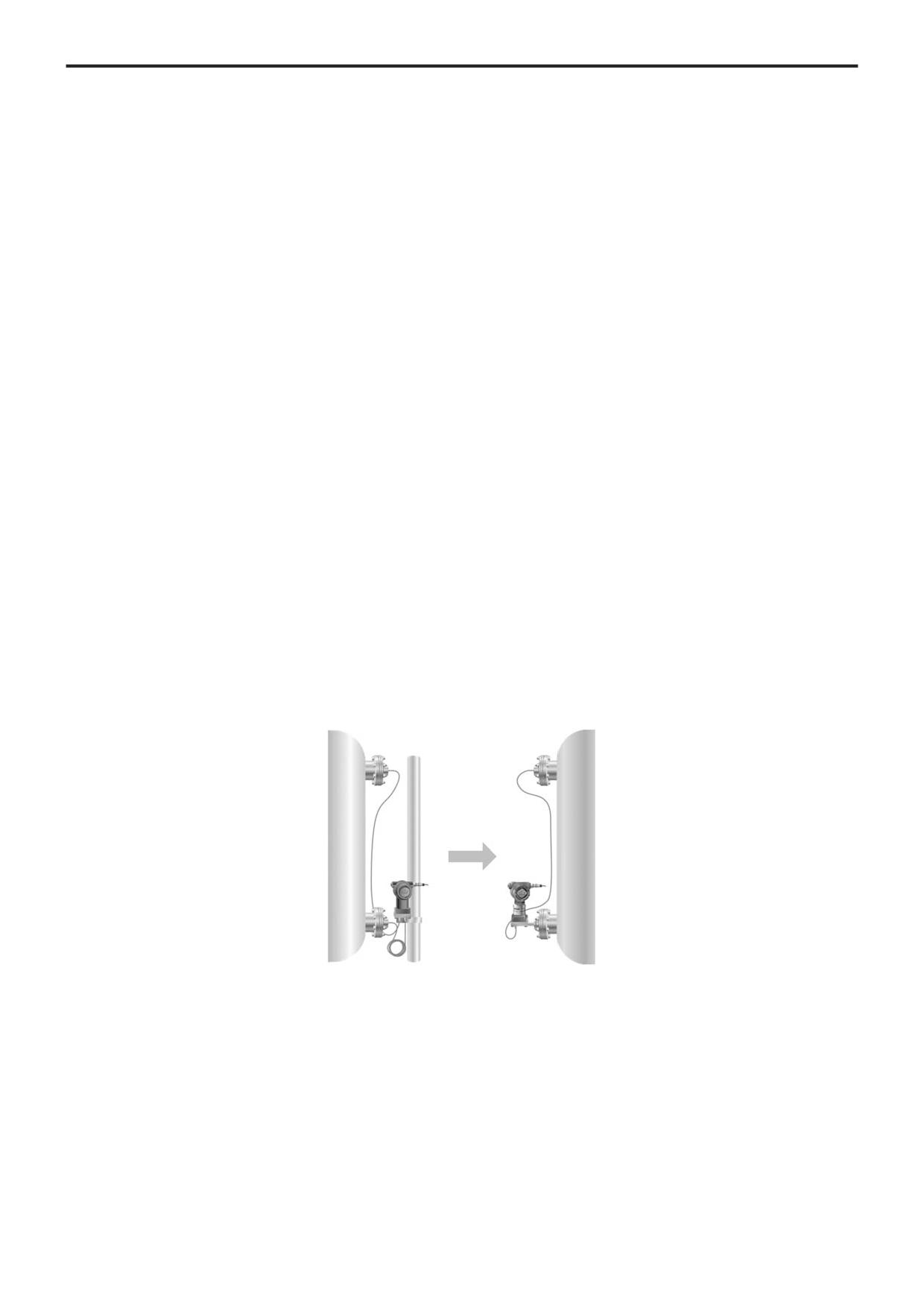

Сбалансированная система
Система Tuned-SystemTM
Два капилляра одинаковой длины
Прямой монтаж с капилляром
Выносные разделительные мембраны 1199
349
ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА
В графе «Стандарт» знаком «z» отмечены популярные исполнения с минимальным сроком поставки.
Обозначение выносной разделительной мембраны 1199 состоит из двух частей. Сначала указывается код модели
выносного (капиллярного) или прямого монтажа. Затем указывается код типа разделительной мембраны.
Коды выносного
Коды типа
или прямого монтажа разделительной мембраны
Прямой монтаж
Таблица 1
Модель
Наименование изделия
Стандарт
1199
Выносная разделительная мембрана
Тип соединения
Разделительная система
Расположение
разделительной мембраны
Датчики с копланарной конструкцией
W
Сварное
Система с одной или двумя
Сторона высокого давления
z
разделительными мембранами
датчика
Датчики со штуцерным технологическим соединением и манометры
W
Цельносварное
Система с одной разделительной
-
z
мембраной
Заполняющая жидкость
Удельная
Предельные значения температуры2), °С
мембраны
плотность
при 25°С
A
Syltherm XLT
0,85
от -105 до 145
z
D
Silicone DC 200
0,934
от -45 до 205
Silicone DC 200
F
для вакуумного
0,934
от -45°С до 205°С для применения в вакууме
z
применения
Тип соединения с разделительной мембраной
A
Прямой монтаж
z
Тип соединения прямого монтажа
Длина удлинителя
Разделительная система
Тип конструкции
Датчики с копланарной конструкцией
Tuned-System, две
94
Прямой монтаж без удлинителя
Сварная
z
разделительные мембраны
С одной разделительной
93
Прямой монтаж без удлинителя
Сварная
z
мембраной
Датчики со штуцерным технологическим соединением и манометры
С одной разделительной
95
Прямой монтаж
Цельносварная
z
мембраной
350
Выносные разделительные мембраны 1199
Выносной монтаж
В графе «Стандарт» знаком «z» отмечены популярные исполнения с минимальным сроком поставки.
Таблица 2
Модель
Наименование изделия
Стандарт
1199
Выносная разделительная мембрана
Расположение
Тип конструкции
Разделительная система
разделительной мембраны
Датчики с копланарной конструкцией
W
Сварная
С одной или двумя
Сторона высокого давления
z
разделительными мембранами
датчика
M
Сварная
С одной или двумя
Сторона низкого давления
z
разделительными мембранами
датчика
D
Сварная
С двумя разделителными
Сбалансированная система -
мембранами
одинаковые разделительные
z
мембраны со стороны низкого и
со стороны высокого давления
Датчики со штуцерным технологическим соединением и манометры
W
Цельносварная
С одной разделительной
-
z
мембраной
Удельная
Заполняющая жидкость
плотность
Предельные значения температуры, °С
при 25°С
D
Silicone DC 200
0,934
от -45 до 205
z
F
Silicone DC 200
Для измерения в системах с разрежением см. кривые упругости пара
для вакуумного
0,934
z
в техническом описании на заполняющие жидкости
применения
A 3)
0,85
от -105 до 145
z
Тип соединения с разделительной мембраной/внутренний диаметр капилляра, описание
C
Внутренний диаметр 1,092 мм
z
D
Внутренний диаметр 1,905 мм
z
F
Внутренний диаметр 1,092 мм, с покрытием ПВХ
z
G
Внутренний диаметр 1,905 мм, с покрытием ПВХ
z
J
Внутренний диаметр 1,092 мм, опорная трубка 100 мм
z
K
Внутренний диаметр 1,905 мм, опорная трубка 100 мм
z
N
Внутренний диаметр 1,092 мм, с покрытием ПВХ, опорная трубка 100 мм с обжимным фитингом
z
P
Внутренний диаметр 1,905 мм, с покрытием ПВХ, опорная трубка 100 мм с обжимным фитингом
z
Длина капилляра
51
0,5 м
z
52
1,0 м
z
53
1,5 м
z
54
2,0 м
z
55
2,5 м
z
56
3,0 м
z
57
3,5 м
z
58
4,0 м
z
59
5,0 м
z
60
6,0 м
z
61
7,0 м
z
62
8,0 м
z
63
9,0 м
z
64
10,0 м
z
65
11,0 м
z
66
12,0 м
z
67
13,0 м
z
68
14,0 м
z
69
15,0 м
z
70
16,0 м
z
71
17,0 м
z
72
18,0 м
z
73
19,0 м
z
74
20,0 м
z
Выносные разделительные мембраны 1199
351

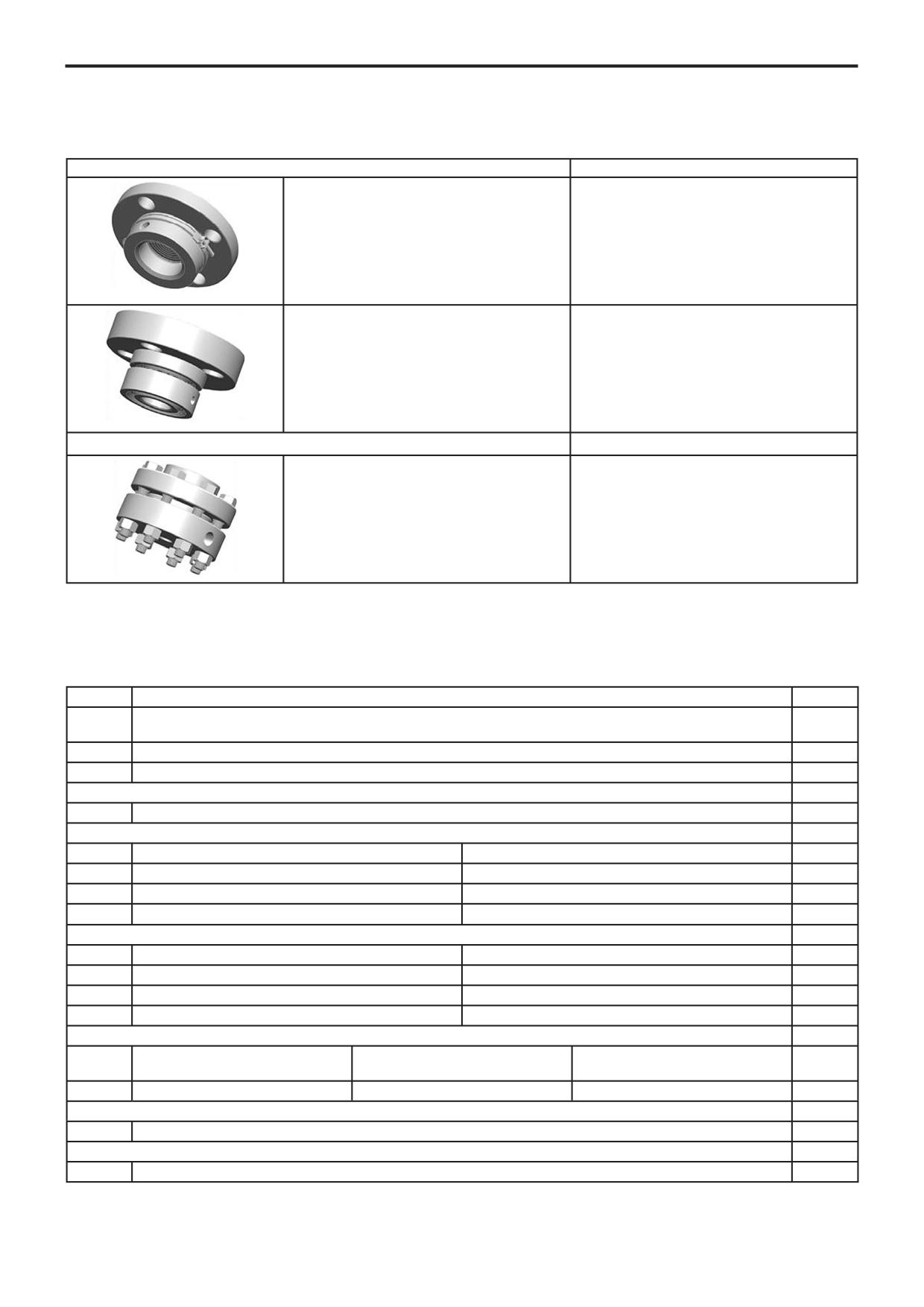

Типы разделительных мембран
В графе «Стандарт» знаком «z» отмечены популярные исполнения с минимальным сроком поставки.
Таблица 3
Фланцевые соединения
Технологические соединения
Фланцевая разделительная мембрана
2 дюйма/DN50
с возможностью промывки (FFW)
3 дюйма/DN80
Фланцевая разделительная мембрана
с возможностью промывки (FCW),
2 дюйма
с уплотнением под прокладку овального
сечения (RTJ)
Резьбовые соединения
Технологические соединения
Резьбовая разделительная мембрана (RTW)
1/2-14NPT
ФЛАНЦЕВЫЕ МЕМБРАНЫ
В графе «Стандарт» знаком «z» отмечены популярные исполнения с минимальным сроком поставки.
Фланцевая разделительная мембрана с возможностью промывки FFW
Таблица 4
Код
Промышленные стандарты
Стандарт
A
ANSI/ASME B16.5 (Американский национальный институт стандартов/Американское общество инженеров-
z
механиков)
D
EN 1092-1 (Стандарт ЕС)
z
T
ГОСТ 33259-2015
z
Тип технологического соединения
FFW
Разделительная мембрана с возможностью промывки
z
Размер технологического соединения
ANSI/ASME B16.5
EN1092-1/ГОСТ 33259-2015
z
G
2 дюйма
DN 50
z
7
3 дюйма
-
z
J
-
DN 80
z
Фланец/номинальное давление
ANSI/ASME B16.5
EN1092-1/ГОСТ 33259-2015
1
Класс 150
-
z
2
Класс 300
-
z
G
-
PN 40
z
Материалы мембраны и контактирующих со средой деталей, верхней части корпуса и фланца
Мембрана и контактирующие
Верхняя часть корпуса
Фланец
со средой детали
DA
Нержавеющая сталь 316L
Нержавеющая сталь 316L
Нержавеющая сталь 316
z
Материал промывочного кольца (нижняя часть корпуса)
0
Нет
z
Количество промывочных отверстий (размер)
0
Нет
z
352
Выносные разделительные мембраны 1199
Продолжение таблицы 4
ОПЦИИ (указать вместе с выбранным номером модели)
Стандарт
Гарантийный срок эксплуатации
WR3
3-летняя гарантия
z
WR5
5-летняя гарантия
z
Соответствие стандартам
Q15
Сертификат о соответствии требованиям ассоциации NACE MR 0175/ISO 15156
z
Q25
Сертификат о соответствии требованиям ассоциации NACE MR 0103
Альтернативная конструкция
SSH
Фланец форма уплотнительной поверхности E (EN 1092-1/ ГОСТ 33259-2015)
Пример обозначения при заказе: 1199 W DC 01 A FFW 7 1 DA 0 0
Фланцевая разделительная мембрана с возможностью промывки FСW,
с уплотнением под прокладку овального сечения
В графе «Стандарт» знаком «z» отмечены популярные исполнения с минимальным сроком поставки.
Таблица 5
Код
Промышленные стандарты
Стандарт
A
ANSI/ASME B16.5 (Американский национальный институт стандартов/Американское общество инженеров-
z
механиков)
Тип технологического соединения
FCW
Фланцевая разделительная мембрана с возможностью промывки (FCW), с уплотнением под прокладку
z
овального сечения (RTJ)
Размер технологического соединения
G
2 дюйма
z
Фланец/номинальное давление
2
Класс 300
z
4
Класс 600
z
6
Класс 1500
Материалы мембраны и контактирующих со средой деталей, верхней части корпуса и фланца
Мембрана и контактирующие со
Верхняя часть корпуса
Фланец
средой детали
DA
Нержавеющая сталь 316L
Нержавеющая сталь 316L
Нержавеющая сталь 316L
z
Материал промывочного кольца (нижняя часть корпуса)
0
Нет
z
Количество промывочных отверстий (размер)
0
Нет
z
Гарантийный срок эксплуатации
WR3
3-летняя гарантия
z
WR5
5-летняя гарантия
z
ОПЦИИ (указать вместе с выбранным номером модели)
Соответствие стандартам
Q15
Сертификат о соответствии требованиям ассоциации NACE MR 0175/ISO 15156
Q25
Сертификат о соответствии требованиям ассоциации NACE MR 0103
z
Пример условного обознчения при заказе: 1199 W DC 01 A FCW 7 1 DA 0 0
Выносные разделительные мембраны 1199
353
РЕЗЬБОВЫЕ РАЗДЕЛИТЕЛЬНЫЕ МЕМБРАНЫ
В графе «Стандарт» знаком «z» отмечены популярные исполнения с минимальным сроком поставки.
Резьбовая разделительная мембрана RTW
Таблица 6
Код
Промышленные стандарты
Стандарт
A
ANSI/ASME B16.5 (Американский национальный институт стандартов/Американское общество инженеров-
z
механиков)
Тип технологического соединения
RTW
Резьбовая разделительная мембрана (в стандартном исполнении внутренняя резьба, для исполнения с
z
наружной резьбой указать код опции 9)
Размер технологического соединения
ANSI/ASME B1.20.1
EN 10226-1
ISO 228-1
ГОСТ 24705
3
1/2-14NPT
-
-
-
z
Номинальное давление
ANSI/ASME B1.20.1
EN 10226-1
ISO 228-1
ГОСТ 24705
0
2500 psi
172 бар
172 бар
17,2 МПа
z
2
5000 psi
344 бар
344 бар
34,4 МПа
Материалы мембраны, верхней части корпуса и фланца
Мембрана
Верхняя часть корпуса
Фланец
DA
Нержавеющая сталь 316L
Нержавеющая сталь 316L
Нержавеющая сталь 316L
z
Материал промывочного кольца (нижняя часть корпуса)
A
Нержавеющая сталь 316L
z
Количество промывочных отверстий (размер)
5
Нет
z
Гарантийный срок эксплуатации
WR3
3-летняя гарантия
z
WR5
5-летняя гарантия
z
ОПЦИИ (указать вместе с выбранным номером модели)
Материал прокладки
J
Тефлоновая прокладка (для использования с кольцом промывочного соединения)
z
Соответствие стандартам
Q15
Сертификат о соответствии требованиям ассоциации NACE MR 0175/ISO 15156
Q25
Сертификат о соответствии требованиям ассоциации NACE MR 0103
Пример условного обознчения при заказе: 1199 W DC 01 A FCW 7 1 DA 0 0
354
Метрологическое оборудование

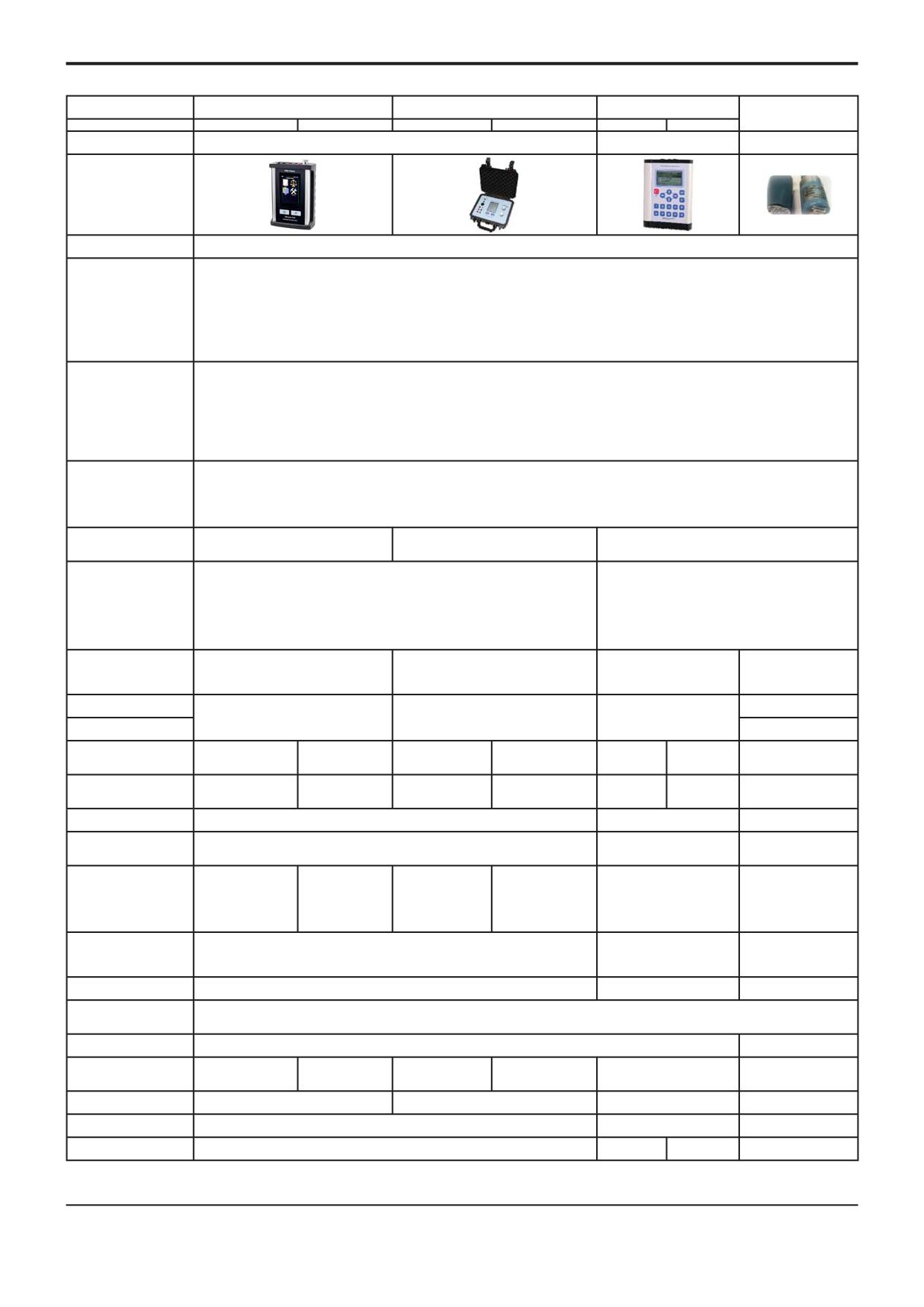

Сводная таблица калибраторов
Сравнительные
Метран -520
Метран-520
Метран-517
Метран-518 (модули
характеристики
(портативное исполнение)
(кейсовое исполнение)
давления)
Исполнение
1
2
1
2
1
2
ТУ 4381-061-51453097-
Технические условия
ТУ 4381-063-51453097-2013
ТУ 4381-061-51453097-2010
2010
Фото прибора
Диапазоны измерений
Избыточное, разрежение, абсолютное
давления
Внешние модули
давления:
Код внешнего модуля
2,5К (0-1,6; 0-2,5);
6,3К (0-4; 0-6,3);
25К (0-10; 0-16; 0-25);
160К (0-40; 0-63; 0-100; 0-160);
(поддиапазоны
D6,3К1 (0-1; 0-1,6; 0-2,5; 0-4; 0-6,3; -1,25…1,25; -2…2; -3,15…3,15; -6,3…6,3); D63К1 (0-10; 0-16; 0-25; 0-40; 0-63; -63-0; -40-0; -25-0;
в кПа)
-12,5…12,5; -20…20; -31,5…31,5; -63…63); D160К (0-40; 0-63; 0-100; 0-160; -100-0; -100…150; -100…60; -50…50)
Код внешнего модуля
1М (0-0,25; 0-0,4; 0-0,63; 0-1); 6М (0-1,6; 0-2,5; 0-4; 0-6); 25М (0-10; 0-16; 0-25); 60М (0-40; 0-60); 160М (0-100; 0-160);
(поддиапазоны в МПа)
D1М (0-0,25; 0-0,4; 0-0,63; 0-1; -0,1…0,3; -0,1…0,53; -0,1…0,9); D2,5М (0-1,6; 0-2,5; -0,1…1,5; -0,1…2,4);
А160К (абс: 0-0,025; 0-0,04; 0-0,06; 0-0,1; 0-0,16); А1М (абс: 0-0,25; 0-0,4; 0-0,6; 0-1); А6М (абс: 0-1,6; 0-2,5; 0-4; 0-6)
±0,02% ВПИ (для модулей с кодом 160К; 1М; 6М; 25М; D63К1; D160К; D1М; D2,5М)
±0,025% ВПИ (для модулей с кодом 160К; 1М; 6М; 25М; 60М; 160М; D63К1; D160К; D1М; D2,5М; А160К; А1М; А6М)
Предел допускаемой
±0,03% ВПИ (для модулей с кодом 25К; 160К; 1М; 6М; 25М; 60М; 160М; D63К1; D160К; D1М; D2,5М; А160К; А1М; А6М)
основной погрешности
±0,04% ВПИ (для модулей с кодом 2,5К; 6,3К; 25К; 160К; 1М; 6М; 25М; 60М; 160М; D6,3К1; D63К1; D160К; D1М; D2,5М; А160К; А1М; А6М)
давления
±0,05%* ВПИ (для модулей с кодом 2,5К; 6,3К; 25К; 160К; 1М; 6М; 25М; 60М; 160М; D6,3К1; D63К1; D160К; D1М; D2,5М; А160К; А1М; А6М)
±0,06%* ВПИ (для модулей с кодом 2,5К; 6,3К; 25К; 160К; 1М; 6М; 25М; 60М; 160М; D6,3К1; D63К1; D160К; D1М; D2,5М; А160К; А1М; А6М)
±0,1%* ВПИ (для модулей с кодом 2,5К; 6,3К; D6,3К1; А160К; А1М; А6М)
Предельно
допускаемое давление
Код внешнего модуля
2,5К (3,5);
6,3К (8,5);
25К (35);
160К (220); D6,3К1 (9); D63К1 (90); D160К (220)
(Pmax кПа)
Код внешнего модуля
1М (1,4); 6М (8); 25М (35); 60М (70); 160М (180); D1М (1,4); D2,5М (3,5); А160К (0,22); А1М (1,4); А6М (8)
(Pmax МПа)
D160К (-0,1…0,16); D1М (-0,1…1); D2,5М
Внутренний модуль
D160К (-0,1…0,16); D1М (-0,1…1);
(-0,1…2,5) А250К (0-0,25, абс.);
-
давления, МПа
А250К (0-0,25, абс.); А1М (0-1, абс.)
А1М (0-1 абс.); А2,5 (0-2,5, абс.)
±0,04% ИВ (при рабочем давлении менее 30% ВПИ диапазона внутреннего
модуля ±0,012% ВПИ)
Предел допускаемой
±0,05% ИВ (при рабочем давлении менее 30% ВПИ диапазона внутреннего
основной погрешности
модуля ±0,015% ВПИ)
-
внутреннего модуля
±0,06% ИВ (при рабочем давлении менее 30% ВПИ диапазона внутреннего
давления
модуля ±0,018% ВПИ)
±0,1% ИВ (при рабочем давлении менее 30% ВПИ диапазона внутреннего модуля
±0,03% ВПИ)
Встроенный пневматический
электронасос для работы в диапазоне
Внешние источники
Внешние источники
Задание давления
Внешние источники создания давления
внутреннего модуля давления; Внешние
создания давления
создания давления
источники создания давления
Диапазоны измерения
-
тока
0-22 мА
0-22 мА
0-22 мА
Диапазоны
-
воспроизведения тока
Предел допускаемой
± (0,0075%
± (0,0075%
± (0,0075% ИВ
± (0,015% ИВ +
± (0,0075% ИВ +
± (0,015% ИВ
основной погрешности
ИВ + 0,0005
ИВ + 0,001
-
+ 0,0005 мА)
0,001 мА)
0,0005 мА)
+ 0,001 мА)
измерения тока
мА)
мА)
Предел допускаемой
± (0,02% ИВ
± (0,02% ИВ +
± (0,02% ИВ +
± (0,02% ИВ
± (0,02% ИВ
± (0,02% ИВ
основной погрешности
-
+ 0,001 мА)
0,001 мА)
0,001 мА)
+ 0,001 мА)
+ 0,001 мА)
+ 0,001 мА)
воспроизведения тока
Диапазоны измерения
0-5 В; 0-50 В
0-1 В; 0-50 В
-
напряжения
Диапазоны
воспроизведения
-
0-1 В
-
напряжения
± (0,02% ИВ
± (0,02% ИВ +
± (0,02% ИВ +
± (0,02% ИВ
Предел допускаемой
+ 0,0001 В)
0,0002 В)
0,0001 В)
+ 0,0002 В)
± (0,02% ИВ + 0,0001 В)
основной погрешности
(для 0-5 В)
(для 0-5 В)
(для 0-5 В)
(для 0-5 В)
(для 0-1 В)
-
измерения
± (0,04% ИВ
± (0,04% ИВ +
± (0,04% ИВ +
± (0,04% ИВ
± (0,04% ИВ + 0,002 В)
напряжения
+ 0,002 В) (для
0,002 В) (для
0,002 В)
+ 0,002 В) (для
(для 0-50 В)
0-50 В)
0-50 В)
(для 0-50 В)
0-50 В)
Предел допускаемой
основной погрешности
-
± (0,02% ИВ + 0,0002 В)
-
воспроизведения
напряжения
Питание поверяемых
24 В (через внешний блок
Есть (24 В от внутреннего источника питания)
-
приборов
питания Метран-519)
Исполнение для
поверки кислородных
Опция О - обезжиривание для модулей давления и переносной источник создания давления пресс П-70К
приборов
Поддержка цифровых
Hart
-
протоколов
1ExiallBT4X (только в
Взрывозащищенное
-
-
-
-
1ExiallBT4X
составе калибратора
исполнение
Метран-517-Ех)
Интервал между
1 год
1 год
1 год
1 год
поверками
Автоматизация
«Поверка СИД» (дополнительно поддерживается загрузка параметров
«Поверка СИД»
«Поверка СИД»
поверки
поверяемых приборов из базы данных)
Дополнительная обработка измеренных параметров (мин., макс., среднее, ср. кв.
Прочее
отклонение, преобразование по линейному закону)
* у модулей давления с кодами D6,3К1; А160К предел допускаемой основной погрешности для некоторых поддиапазонов отличается от основной погрешности
принятой для этого кода погрешности. Подробную информацию о пределе допускаемой погрешности для указанных модулей см. в руководстве по эксплуатации
на калибраторы Метран-520, Метран-517 и модули давления Метран-518.
Метрологическое оборудование
355

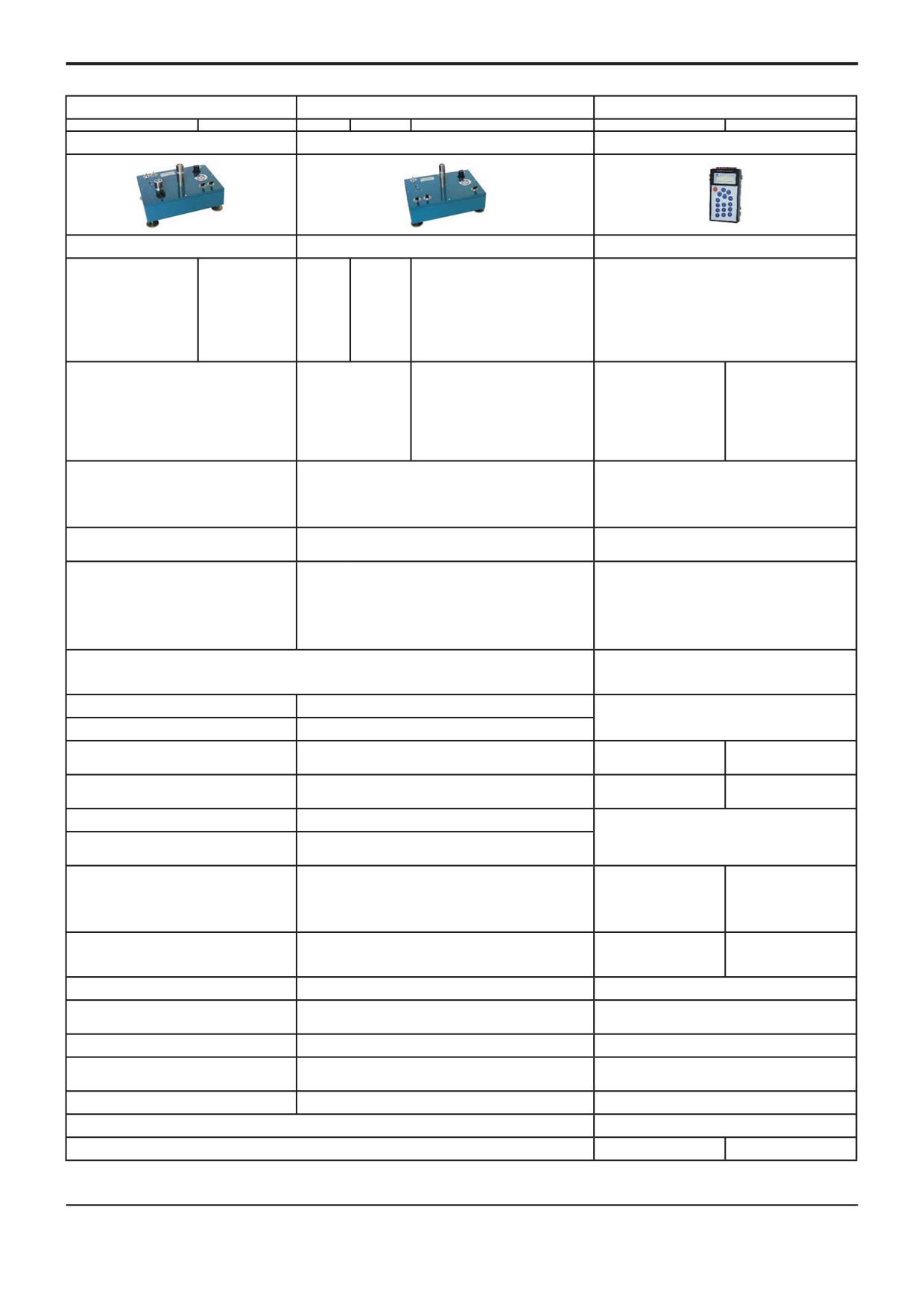

(модулей) давления Метран
Метран-505-Воздух (до 25 или до 40 кПа)
Метран-504-Воздух
Метран-501-ПКД-Р
I
II
I
II
III
1
2
ТУ 4381-059-51453097-2009
ТУ 4381-059-51453097-2009
ТУ 4381-056-51453097-2009
Избыточное
Избыточное
Избыточное, разрежение
0,005…25(40) с БОД
0,02…25(40)
3-400
40-1000
0,6-63
К2,5Д (0-1,6; 0-2,5); К6Д (0-4; 0-6); К25Д (0-10;
0,02…25(40) без БОД
0-25)
В25 (-25-0); В63 (-63-0); В100 (-100-0)
М0,16Д (0-0,04; 0-0,06; 0-0,1; 0-0,16); М1 (0-0,25;
0-0,4; 0-0,6; 0-1); М2,5 (0-1,6; 0-2,5); М10 (0-4; 0-6;
0-10); М25 (0-16; 0-25); М60 (0-40; 0-60)
Класс точности 0,01:
Класс точности 0,015:
±0,06% ВПИ (в диапазоне
±0,1% ВПИ (в диапазоне
±0,3 Па (в диапазоне 0,6…3 кПа)
±0,1 Па (в диапазоне 0,005…0,4 кПа)
0-6 кПа)
0-6 кПа)
±0,01% ИВ (в диапазоне 3…63 кПа)
±0,025% ИВ (в диапазоне 0,4…2 кПа)
±0,05% ВПИ (в диапазоне
±0,06% ВПИ (в диапазоне
±0,01% ИВ;
Класс точности 0,015:
±0,015% ИВ (в диапазоне 2…25 или 2-40 кПа)
0-25 кПа)
0-25 кПа)
±0,015% ИВ;
±0,45 Па (в диапазоне 0,6…3 кПа)
Класс точности 0,02:
±0,04% ВПИ (в диапазоне
±0,05% ВПИ (в диапазоне
±0,02% ИВ
±0,015% ИВ (в диапазоне 3…63)
±0,12 Па (в диапазоне 0,005…0,4 кПа)
0-0,16…0-60 МПа)
0-0,16…0-60 МПа)
Класс точности 0,02:
±0,03% ИВ (в диапазоне 0,4…2 кПа)
±0,05% ВПИ (в диапазоне
±0,06% ВПИ (в диапазоне
±0,6 Па (в диапазоне 0,6…3 кПа)
±0,02% ИВ (в диапазоне 2…25 или 2-40 кПа)
-25-0…-100-0 кПа)
-25-0…-100-0 кПа)
±0,02% ИВ (в диапазоне 3…63)
К2,5Д (5); К6Д (12); К25Д (50); В25 (-35); В63
-
-
(-90); В100 (-100)
М0,16Д (0,32); М1 (1,4); М2,5 (3,5); М10 (14);
М25 (35); М60 (70)
-
-
-
-
-
-
Автоматическое установление давления на выходе эталона
Внешние источники создания давления
-
-
0-20 мА
-
-
-
-
± (0,02% ИВ + 0,0005 мА)
± (0,02% ИВ + 0,001 мА)
± (0,03% ИВ + 0,001 мА)
± (0,04% ИВ + 0,001 мА)
-
-
0-1 В
-
-
-
-
± (0,02% ИВ + 0,0001 В)
± (0,02% ИВ + 0,0002 В)
-
-
± (0,03% ИВ + 0,0002 В)
± (0,04% ИВ + 0,0002 В)
-
-
24 В (через внешний блок питания Метран-516)
-
-
-
-
-
-
-
-
-
1 год
1 год
1 год
«Поверка СИД» (ручной ввод)
«Поверка СИД»
Для обеспечения работы требуется подключение к внешним системам пневматического питания
