ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ТЕКУЩИЙ РЕМОНТ ЭЛЕКТРООБОРУДОВАНИЯ АВТОБУСОВ (РАФ, ПАЗ, ЛАЗ, ЛиАЗ, Икарус, КаВЗ, УАЗ)

Глава 6

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ТЕКУЩИЙ РЕМОНТ ЭЛЕКТРООБОРУДОВАНИЯ АВТОБУСОВ (РАФ, ПАЗ, ЛАЗ, ЛиАЗ, Икарус, КаВЗ, УАЗ)

6.1. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЭЛЕКТРООБОРУДОВАНИЯ АВТОБУСОВ (РАФ, ПАЗ, ЛАЗ, ЛиАЗ, Икарус, КаВЗ, УАЗ)

ТО электрооборудования автобусов выполняют с периодичностью, установленной для конкретной модели автобуса. Перед ТО-1 выполняют диагностирование Д-1, а перед ТО-2— Д-2.

При ЕО выполняют следующие работы.

После мойки автобуса протирают фары, подфарники, указатели поворотов, задние фонари, стоп-сигнал, габаритные фонари, проверяют их действие, а также действие приборов освещения в салоне и маршрутных указателей. Проверяют состояние и действие звукового сигнала и сигнала кондуктора, который должен работать от нажатия каждой из кнопок, установленных в салоне автобуса. Проверяют действие стеклоочистителей и устройства для обогрева лобового стекла. Рычаги стеклоочистителей и устройства для обогрева лобового стекла. Рычаги стеклоочистителя должны равномерно, без заеданий, перемещать щетки в обе стороны, плотно прижимая их к стеклу; стеклоомыватель должен полавать струи жидкости в зону действия щеток; должна обеспечиваться подача теплого воздуха на лобовое стекло.

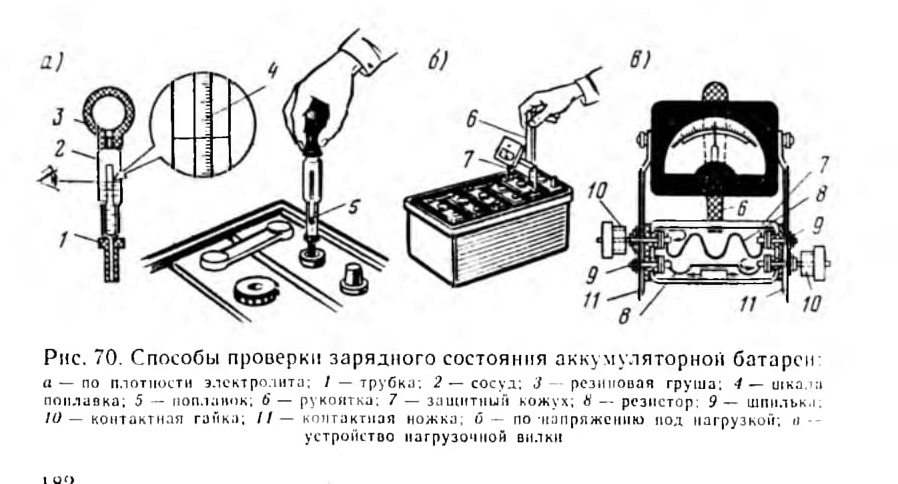

Рис. 70. Способы проверки зарядного состояния аккумуляторной батареи

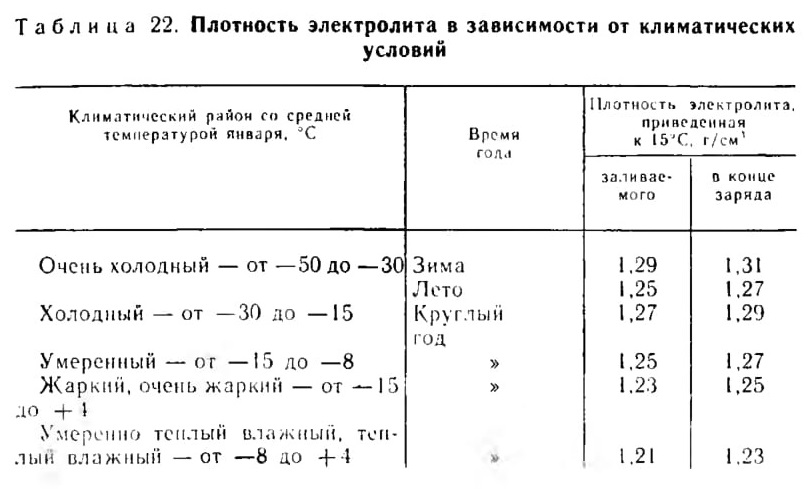

Таблица 22. Плотность электролита в зависимости от климатических условий

При ТО-1 помимо операции ЕО очищают аккумуляторную батарею от пыли, грязи, следов электролита; прочищают вентиляционные отверстия в пробках или крышках аккумуляторов; проверяют крепление и надежность контакта наконечников проводов с выводными штырями и уровень электролита в аккумуляторах батареи при помощи уровнемерной трубки. Уровень электролита в аккумуляторах должен быть выше предохранительных щитков на 10—15 мм. При необходимости доливают дистиллированную воду. Наконечники проводов должны иметь надежный электрический контакт с выводными штырями батареи, быть очищены от окислов и смазаны тонким слоем технического вазелина.

При ТО-2 помимо операций ЕО и ТО-1 выполняют следующее. Проверяют состояние аккумуляторной батареи по плотности электролита при помощи денсиметра (рис. 70, и) и по напряжению элементов под нагрузкой при помощи нагрузочной вилки НИИАТ-ЛЭ-2 (см. рис. 70, б). Аккумуляторная батарея должна быть надежно закреплена в гнезде. Плотность электролита полностью заряженной батареи должна быть в пределах, указанных в табл. 22, а напряжение каждого элемента под нагрузкой в течение 5 с не ниже 1,7 В.

При отклонении плотности и уровня электролита от допустимых пределов проверяют напряжение, обеспечиваемое регулятором. Допускается эксплуатация батареи со степенью разряженности летом до 50%, а зимой до 25%. При необходимости снимают батарею для подзарядки.

Продолжая ТО-2 электрооборудования, очищают наружную поверхность генератора, регулятора напряжения, катушки зажигания, стартера от пыли, грязи и масла ветошью, смоченной керосином, с последующей протиркой насухо. Проверяют крепление генератора, стартера, реле-регулятора, катушки зажигания; при необходимости закрепляют их. Проверяют натяжение ремня привода генератора; при нажатии рукой с усилием 30...40 Н на ремень привода посередине между шкивами вентилятора и генератора прогиб ремня должен быть в пределах величины, предусмотренной инструкцией по эксплуатации конкретной модели автобуса. При необходимости натяжения ремня регулируют, а болты крепления кронштейна, установочной планки и генератора надежно закрепляют.

Далее снимают с двигателя прерыватель-распределитель системы батарейного зажигания или распределитель контактно-транзисторной системы зажигания, очищают их наружную и внутреннюю поверхность от пыли, грязи и масла. На стенде СПЗ-6 или СПЗ-8М проверяют состояние и угол замкнутого состояния контактов прерывателя, зазор между контактами и работу автоматов опережения зажигания; смазывают вал, фильц, ось рычажка и втулки. После этого прерыватель-распределитель или распределитель устанавливают на двигатель. Контакты прерывателя должны быть чистыми и не иметь подгара; при необходимости их зачищают абразивной пластинкой, при этом раковины выводить полностью не рекомендуется. Контакты протирают чистой тряпкой. Смазывание осуществляют маслом для двигателя, закапывая из масленки на ось рычажка и фильц по 1—2 капли, на кулачковую муфту — по 4—5 капель, предварительно сняв сальник. Для смазывания вала привода поворачивают крышку масленки на 1—2 оборота.

Затем проверяют состояние проводов низкого и высокого напряжения и надежность их крепления В соединениях наконечников проводов с выводами должен быть надежный контакт. Провода высокого напряжения с поврежденной изоляцией заменяют. Вывертывают свечи зажигания и проверяют их состояние. Перед вывертыванием свечей очищают имеющуюся вокруг них грязь. Очищают свечи от нагара, проверяют круглым щупом зазор между электродами; при необходимости регулируют его и проверяют искрообразование под давлением на приборе 514-2М или Э-203. Неисправные свечи заменяют. Проверяют правильность установки фар и при необходимости регулируют их (рис. 71) с помощью прибора К-303 или экрана. Очищают от пыли и грязи поверхность и выводы ножного переключателя света и стоп-сигнала. Контакт в местах присоединения проводов к выключателю стоп-сигнала должен быть надежным.

При СО снимают с автобуса аккумуляторную батарею для зарядки и проверки плотности электролита, доводя ее до нормы. При подготовке к зимней эксплуатации утепляют аккумуляторную батарею.

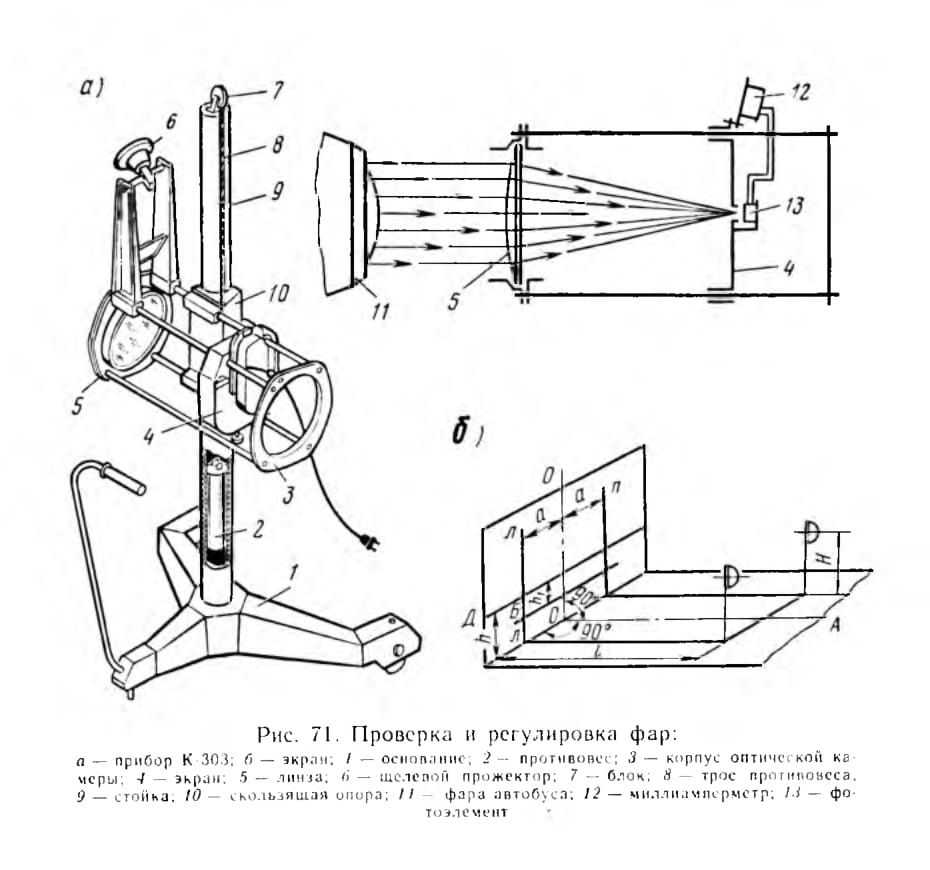

Рис. 71. Проверка и регулировка фар:
