Примеры предлагаемых модернизаций

Цель модернизации:

�

оснащение стационарной буровой установки ZJ50DBS необходимыми металлоконструкциями и оборудова-

нием для обеспечения возможности ведения на ней бурения кустовым способом без снижения ее грузоподъ-

емности;

�

расположение оборудования в один эшелон.

Технические характеристики

Значение

Тип буровой установки

кустовая

Длина эшелона, м

62

Рельсовый путь

Тип рельсового пути

секционный, 2-х балочный

Длина рельсового пути, мм

90000

Ширина рельсового пути по головкам рельс, мм

9000

Высота рельсового пути по головкам рельс, мм

1170

Размеры секций рельсового пути (Д×Ш×В×кол-во), мм×мм×мм×шт.

9000×2450×1170×20

Давление на грунт (не более), кг/см

2

1,2

Установка матов, ж/б плит под рельсовый путь

не требуется

Механизм подъема и выравнивания

Количество гидродомкратов, шт.

2×4=8

Грузоподъемность одного домкрата, тс

100

Грузоподъемность МПВ, тс

8 шт×100 = 800

Высота хода штоков домкрата, мм

650

Рабочее давление домкратов, МПа

16

Количество винтовых опор, шт.

4×4=16

Высота хода винтов опор, мм

600

Механизм перемещения

Количество гидроцилиндров, шт.

2

Рабочее усилие гидроцилиндра (толкающее/тянущее), тс

49/36

Рабочий ход штока, мм

1600

Шаг перемещения БУ, мм

1500

Рабочее давление гидроцилиндров, МПа

16

Металлоконструкции вышечно-лебедочного блока

Грузоподъемность вышки, т

320

Высота пола рабочей площадки, мм

13100

Высота от земли до балки лонжерона, мм

3500

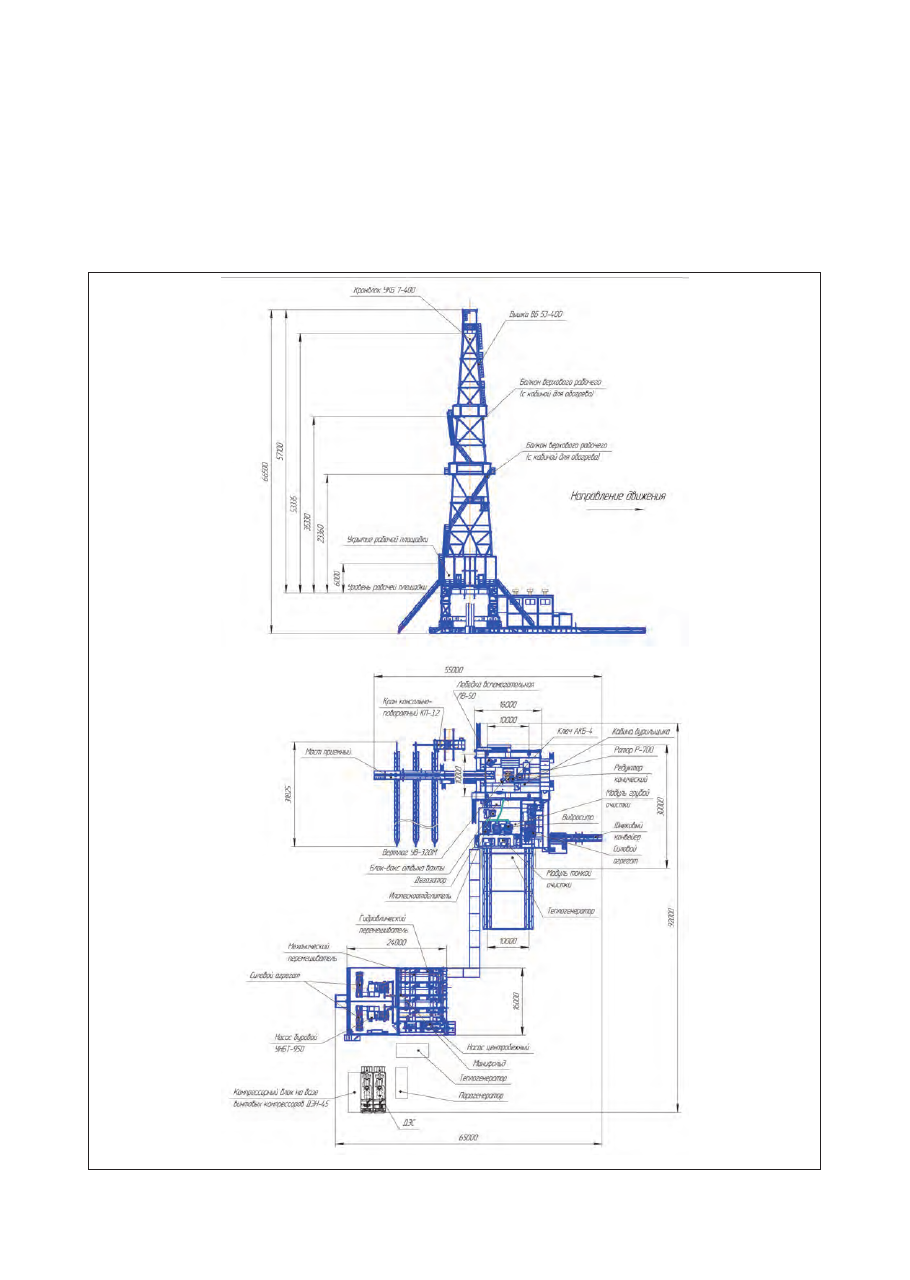

Буровая установка ZJ50DBS*

* Исполнение в один эшелон

Электрооборудование

и системы автоматизации

Электрооборудование

системы электроснабжения

Для распределения электроэнергии напряжением 6 кВ на буровой установке ис-

пользуются комплектные распределительные устройства КРУ.

В зависимости от требований заказчика состав КРУ, количество и тип вводных

ячеек может варьироваться. Используются высоковольтные ячейки с вакуумным

выключателем, микропроцессорным модулем защит и блокировок, приборами

технического учета электроэнергии. Ячейки оснащены разъединителями и за-

земляющими ножами и ограничителями перенапряжения на сборных шинах.

Все оборудование размещается в утепленном контейнере.

Регулируемые электроприводы

основных механизмов

Для главных механизмов буровой установки предлагается частотно-регулируе-

мый электропривод переменного тока. Электропривод может быть выполнен на

оборудовании известных фирм, таких как SIЕMENS, ABB, ALLEN BRADLEY и др.

ЗАО «АСК» готово оснастить регулируемые электроприводы ос-

новных механизмов преобразователями частоты собственного

производства.

Все преобразовательное оборудование буровой установки размещается в кон-

тейнере КТУ.

КТУ выполнено в виде теплоизолированного помещения-контейнера, внутри

которого смонтировано все преобразовательное оборудование с системами

управления, шкафы с коммутационной аппаратурой и другие устройства, входя-

щие в состав КТУ. Конструкция шкафов управления обеспечивает одностороннее

обслуживание.
