ЗАО «Автоматизированные системы и комплексы». Каталог бурового оборудования (2017 год) - часть 2

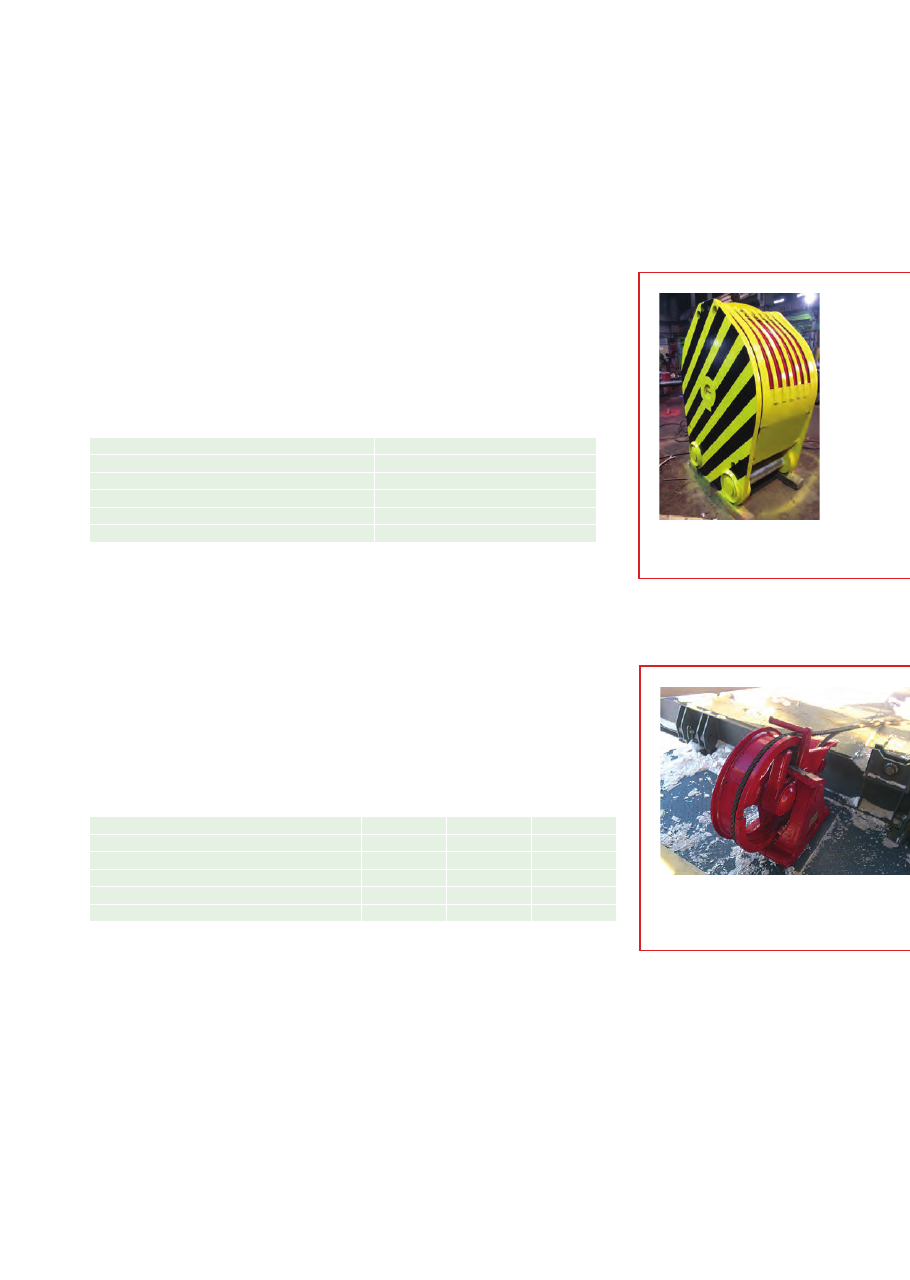

Талевые блоки и крюкоблоки

Крюкоблоки (талевые блоки) предназначены для ведения спуско-подъемных

операций, поддержания на весу колонны бурильных и обсадных труб и бурового

инструмента в процессе бурения.

Крюкоблоки – это талевые блоки, жестко соединенные с крюком.

Характеристики

ТБ-6-400

Грузоподъемность, т

400

Количество шкивов, шт.

6

Наружный диаметр шкивов, мм

1400

Диаметр используемого каната, мм

35

Масса, т

6450

Талевый блок ТБ-6-400

Характеристики

МК-600-28

МК-750-28/35

МК-900-38

Максимальное допустимое натяжение каната, кН

300

335

520

Диаметр талевого каната, мм

28

28-35

38

Диаметр барабана, мм

600

750

900

Габариты, м: Высота×Длина×Ширина

0,8×1,1×0,4

1,3×1,3×0,6

1,3×1,4×0,5

Масса, кг

290

860

1455

Механизмы крепления неподвижного

конца талевого каната

Механизм крепления неподвижного конца талевого каната предназначен для кре-

пления и перепуска неподвижного конца талевого каната, а также установки на него

датчика усилий, возникающих в неподвижной ветви талевого каната.

Механизм  крепления  неподвижного

конца  талевого  каната  МК-600-28

Характеристики

ЛБЦ-750/200-Д ЛБЦ-1200КМ

ЛБ-900/234-Э

ЛБ-900/285-Э ЛБ-1500/341-Э

Тип привода

дизельный

электрический электрический электрический электрический

Тип трансмиссии

цепная

цепная

зубчатая

косозубая

зубчатая

косозубая

зубчатая

Мощность на барабане, кВт (л.с.)

750

(1020)

880

(1200)

900

(1224)

900

(1224)

1500

(2040)

Максимальное натяжение быстроходной

ветви талевого каната, кН (тс)

200

(20,4)

237

(24,2)

234

(23,9)

285

(29)

341

(34,8)

Диаметр талевого каната, мм

28

28

28

28

35

Оснастка талевой системы

4×5

5×6

5×6

5×6

5×6

Допускаемая нагрузка на крюке

при оснастке, кН (тс)

1568

(160)

2205

(225)

2205

(225)

2649

(270)

3136

(320)

Число двигателей основного привода

1-3

1

1

1

2

Число скоростей вращения подъемного вала

4

6

2

2

1

Максимальная скорость подъема крюка при

оснастке, м/с

1,95

1,6

1,52

1,6

1,6

Размеры барабана, мм: Диаметр×Длина

700×1200

650×840

640×1243

640×1243

760×1453

Лебедки вспомогательные

Лебедка вспомогательная предназначена для транспортирования грузов и ин-

струмента с приемного моста на буровую площадку, подъема и спуска грузов и

инструмента, свинчивания и развинчивания обсадных труб.

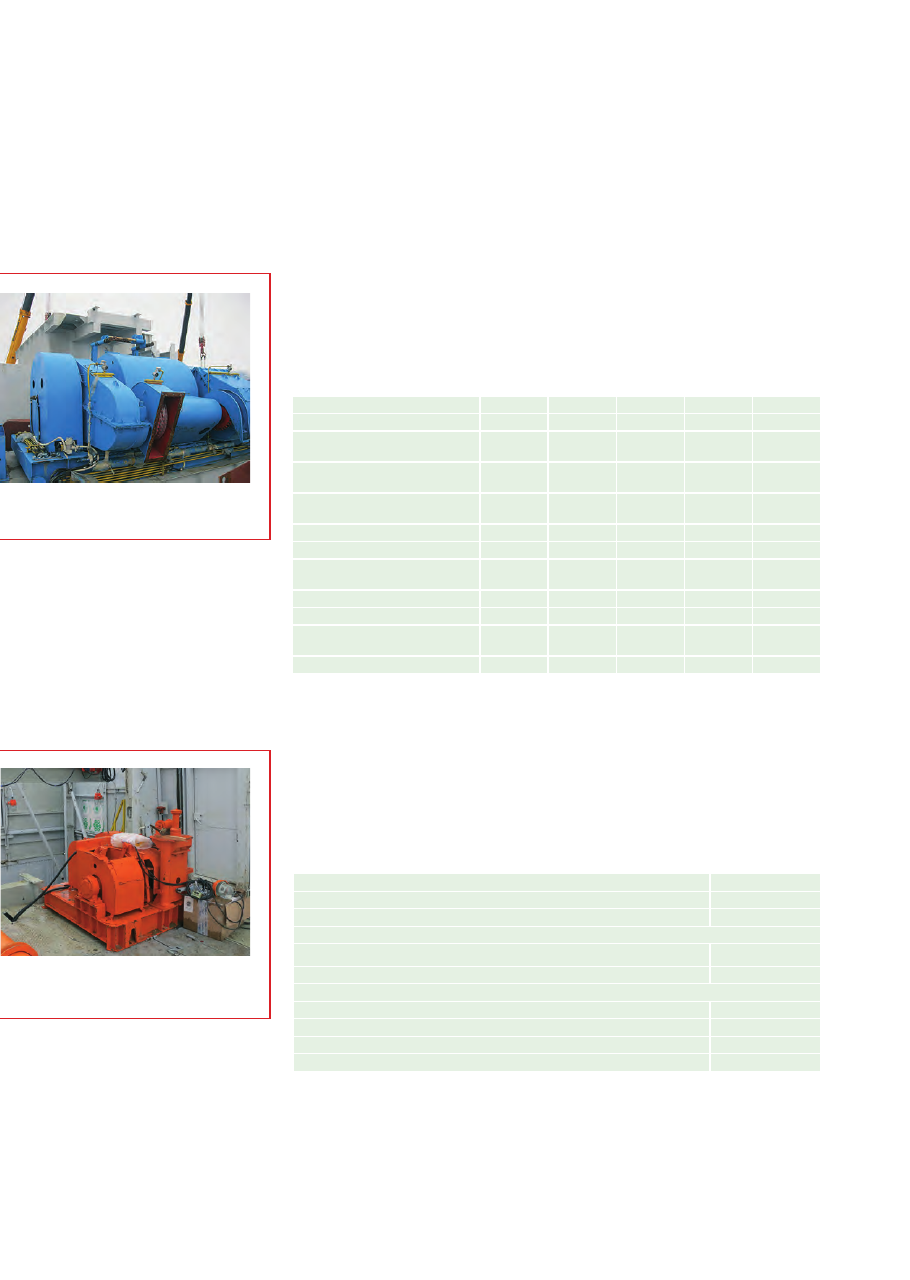

Лебедки буровые

Лебедка буровая служит для подъема и спуска бурильного инструмента, спуска

обсадных труб, подачи инструмента на забой, передачи вращения ротору, осу-

ществления подъема и опускания вышки буровой.

Характеристики

ЛВ-50-В

Тип привода

электрический

Мощность привода, кВт

18,5

Натяжение каната, кН (тс)
на барабане ø240 мм

50 (5)

на барабане ø500 мм

27 (2,8)

Скорость навивки каната, м/с
на барабане ø240 мм

0,36

на барабане ø500 мм

0,63

Максимальный момент, передаваемый муфтой предохранительной, Н∙м

225

Масса, кг

1970

Лебедка вспомогательная

ЛВ-50-В

Лебедка буровая

ЛБЦ-1200КМ

Буровое оборудование

Характеристики

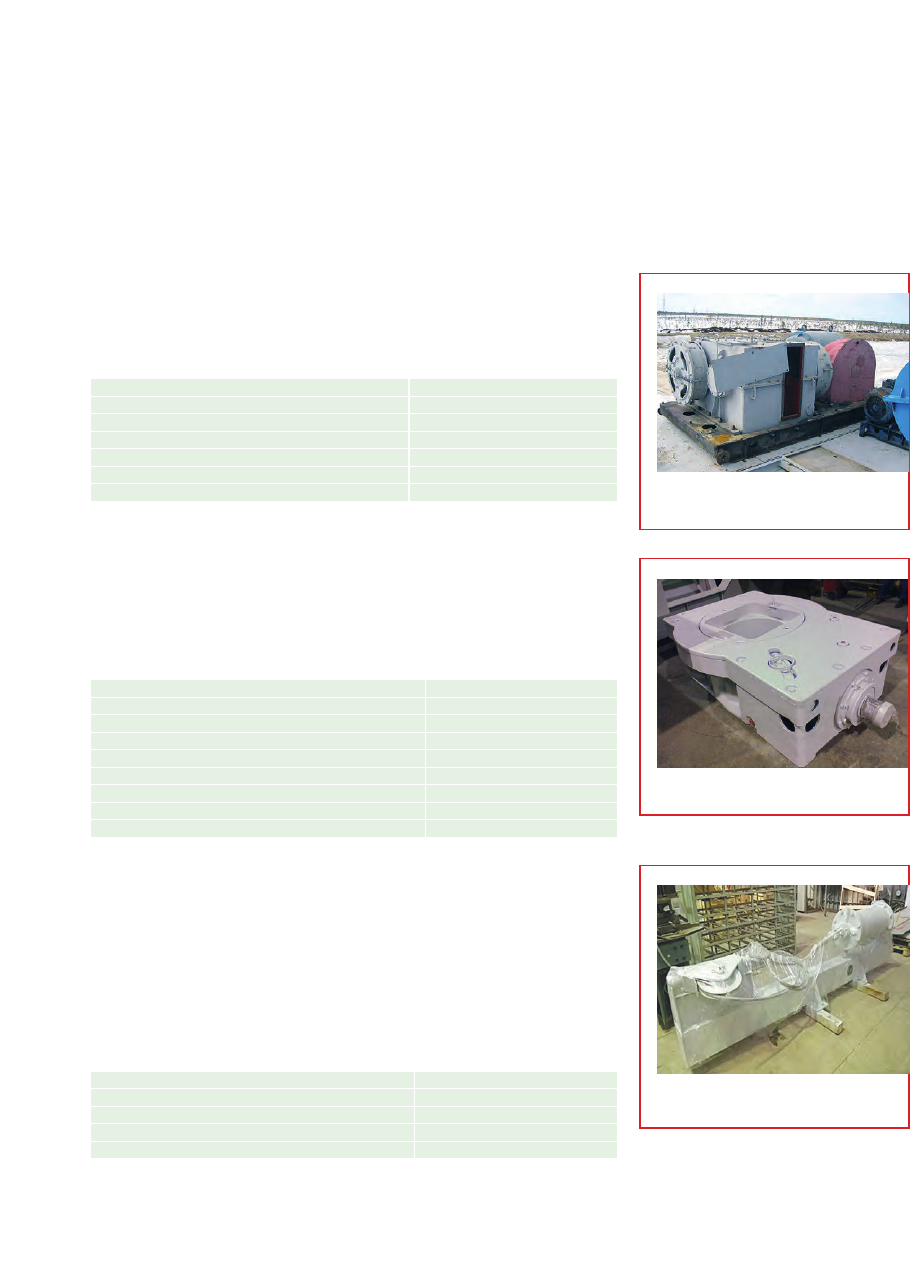

Р-700

Диаметр отверстия в столе ротора, мм

700

Допускаемая статическая нагрузка на стол ротора, кН

5000

Статический крутящий момент на столе ротора, кН∙м

80

Частота вращения стола ротора, не более, об/мин

350

Передаточное число от приводного вала до стола ротора

3,61

Диаметр выходной части приводного вала, мм

150

Расстояние от оси ротора до оси первого ряда зубьев звездочки, мм

1353

Масса, не более, кг

4850

Ротор Р-700

Роторы

Ротор предназначен для вращения бурильного инструмента и поддержания ко-

лонны бурильных или обсадных труб при спускоподъемных операциях в процес-

се бурения.

Коробки передач

Коробка передач предназначена для изменения передаваемого момента и ско-

рости вращения валов буровой лебедки и ротора буровой установки.

Характеристики

КПЦ-700М

Максимальная передаваемая мощность, кВт

700

Число прямых скоростей: на лебедку / на ротор

3/3

Число обратных скоростей

3

Максимальная окружная скорость в зацеплении при 740 об/мин, м/с

18,1

Смазка цепей и подшипников

Жидкая циркуляционная

Масса, кг

5930

Коробка передач КПЦ-700М

Раскрепители труб

Раскрепители труб предназначены для раскрепления замковых соединений бу-

рильных труб.

Типы раскрепителей труб:

�

пневмораксрепители;

�

гидрораскрепители.

Характеристики

ПРС-51

Тяговое усилие на канате, кН

51

Рабочее давление пневмосистемы, МПа

0,58

Ход поршня пневмоцилиндра, мм

750

Диаметр пневмоцилиндра, мм

360

Пневмораскрепитель ПРС-51

Характеристики

КБ

КБ-В

Габариты кабины, мм:

Высота×Длина×Ширина

2800×2250×2000

2740×5740×2770

Напряжение электросети, В
переменный ток

220

220

постоянный ток

24

24

Количество рабочих мест

1

1

Масса, кг

1800

2020

Материал корпуса

нержавеющая сталь

нержавеющая сталь

Перечень оборудования кабины

1. Система пожарной сигнализации

2. Принудительная приточно-вытяжная вентиляция

3. Система обогрева

4. Система кондиционирования воздуха

5. Система рабочего и аварийного освещения кабины

6. Система громкоговорящей связи с рабочей площадкой

7. Звонковая сигнализация

8. Система звукового оповещения

9. Система видеонаблюдения

1. Система пожарной сигнализации

2. Принудительная приточно-вытяжная вентиляция

3. Система обогрева

4. Система кондиционирования воздуха

5. Система вентиляции

6. Система рабочего и аварийного освещения кабины

7. Система громкоговорящей связи с рабочей площадкой

8. Звонковая сигнализация

9. Система звукового оповещения

10. Система видеонаблюдения

Тип корпуса

герметичный, теплоизолированный, вход в кабину осуществляется

из взрывобезопасной зоны

герметичный, теплоизолированный,

вход в кабину осуществляется с рабочей площадки

Элементы управления

и визуализации

1. Сенсорная панель АСУ

2. Система контроля параметров бурения

3. Сигнал общей готовности буровой установки

4. Органы управления буровой лебедкой и главным/аварийным приводом

5. Пульт управления ротором

6. Пульт управления пневмоклиньями ротора

7. Пульт управления пневмораскрепителем

8. Пульт управления вспомогательной лебедкой

9. Пульт управления доливной емкостью

10. Пульт управления вертикальными шламовыми насосами

11. Пульт управления звонковой сигнализацией

12. Пульт управления звуковым оповещением

13. Кронштейны установки пульта и монитора СВП

14. Механизмы управления стеклоочистителями и омывателями

15. Монитор видеонаблюдения

1. Пульт бурильщика

2. Рычаг управления тормозом буровой лебедки

3. Пульт управления аварийным приводом главной

лебедки

4. Пульт управления вспомогательной лебедкой

5. Вспомогательный пульт ПВО

6. Пульт управления клияньми (ПКР)

7. Пульт управления ключом АКБ-4

8. Пульт управления ротором

9. Пульт управления воротами на наклонный желоб

10. Монитор видеонаблюдения

Дополнительные особенности

кабины

Окна выполнены из стеклопакетов с антибликовыми свойствами, защищены металлическими решетками; на центральном и крышном окнах

установлены стеклоочистители и стеклоомываетели; дверь с замком типа «Антипаника»; поворотный кресло-пульт бурильщика с регулировками

и подлокотниками с органами управления основными механизмами

Кабины бурильщика

Кабина бурильщика предназначена для размещения в ней органов управления

работой буровой установки, защиты персонала от неблагоприятных атмосфер-

ных воздействий, создания для персонала комфортных условий труда.

Типы кабин бурильщика:

�

укомплектованные оборудованием во взрывозащищенном исполнении;

�

укомплектованные оборудованием в общепромышленном исполнении, с

герметичным корпусом, вход в которую осуществляется из взрывобезопас-

ной зоны.

Буровое оборудование
