Буровая установка в арктическом исполнении для кустового бурения ZJ50DB-ST. Описание электрооборудования системы электроконтроля - часть 1
Буровая установка в
арктическом исполнении
для кустового бурения
ZJ50DB-ST
Описание
электрооборудования
системы электроконтроля
КАТАЛОГ
ОПРЕДЕЛЕНИЯ И ПРЕДУПРЕЖДЕНИЯ
1
БЕЗОПАСНЫЕ ПРАВИЛА
2
1. ОБЗОР СИСТЕМЫ
3
1.1 ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ
3
1.2 РАБОЧАЯ СРЕДА
4
1.3 СООТВЕТСТВЕННЫЕ СТАНДАРТЫ
4
1.4 ОБЩИЙ ПРОЕКТНЫЙ ПЛАН СИСТЕМЫ
4
1.5 СОСТАВ ЭЛЕКТРИЧЕСТВА СИСТЕМЫ
5

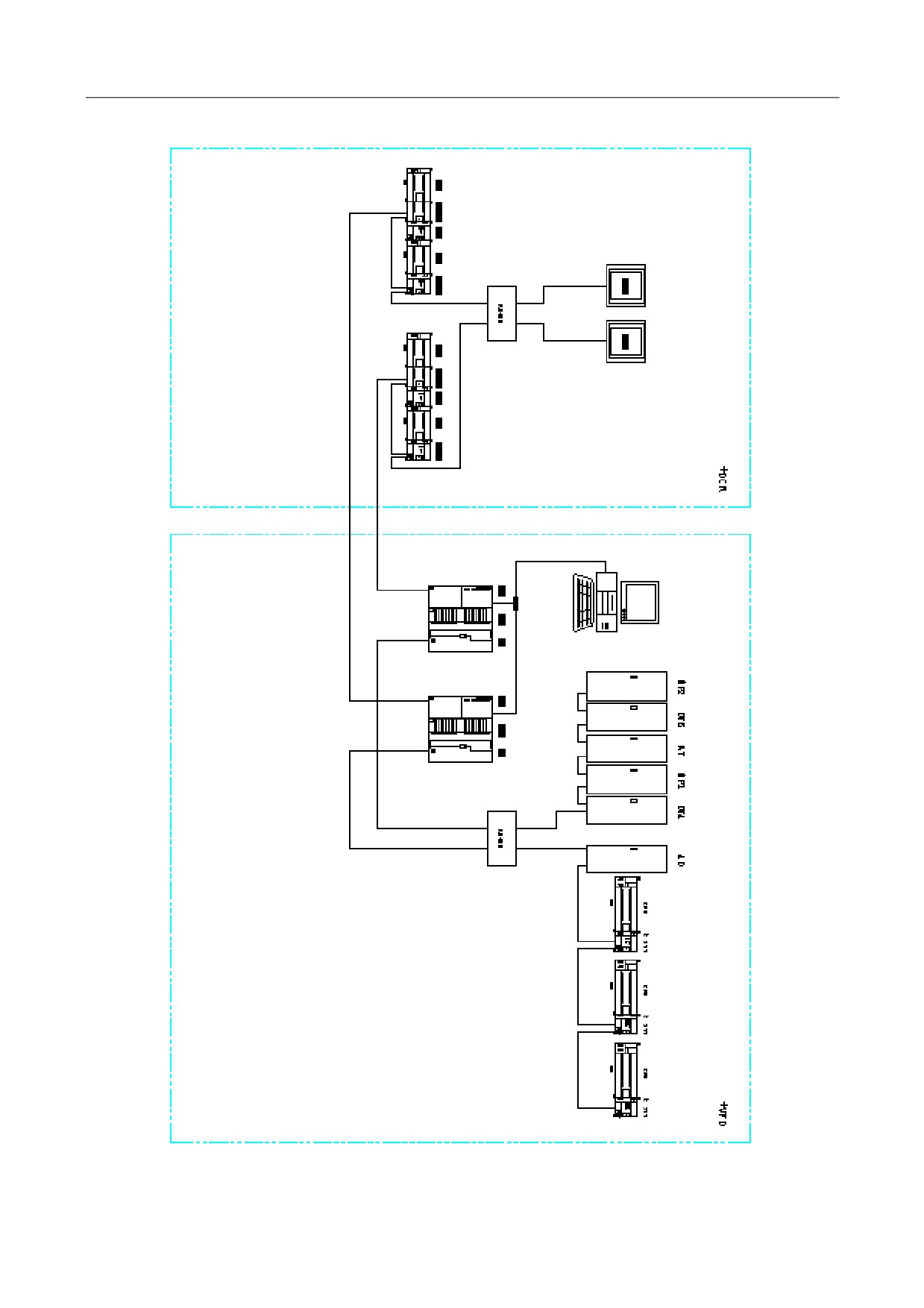

1.6 СЕТЬ СИСТЕМЫ
5
1.7 ОСОБЕННОСТИ СИСТЕМЫ
8
1.7.1 Главные предохранительные функции системы
8
1.7.2 Основные приборы и функции секций коммутации/преобразователя частоты
8
2. ОБ ОСНОВНЫХ ЭЛЕКТРИЧЕСКИХ ЭЛЕМЕНТАХ
11
2.1 ОБ ЭЛЕКТРИЧЕСКИХ ЭЛЕМЕНТАХ И ИХ ПАРАМЕТРАХ СИСТЕМЫ ЭЛЕКТРОПИТАНИЯ
9
2.1.1 Переключатель нагрузки и вакуумный переключатель
9
2.1.2 Трансформатор
10
2.1.3 Переключатель MT шкафа PB1
11
2.1.4 Переключатель MT шкафа PB2
11
2.1.5 Стабилизатор
12

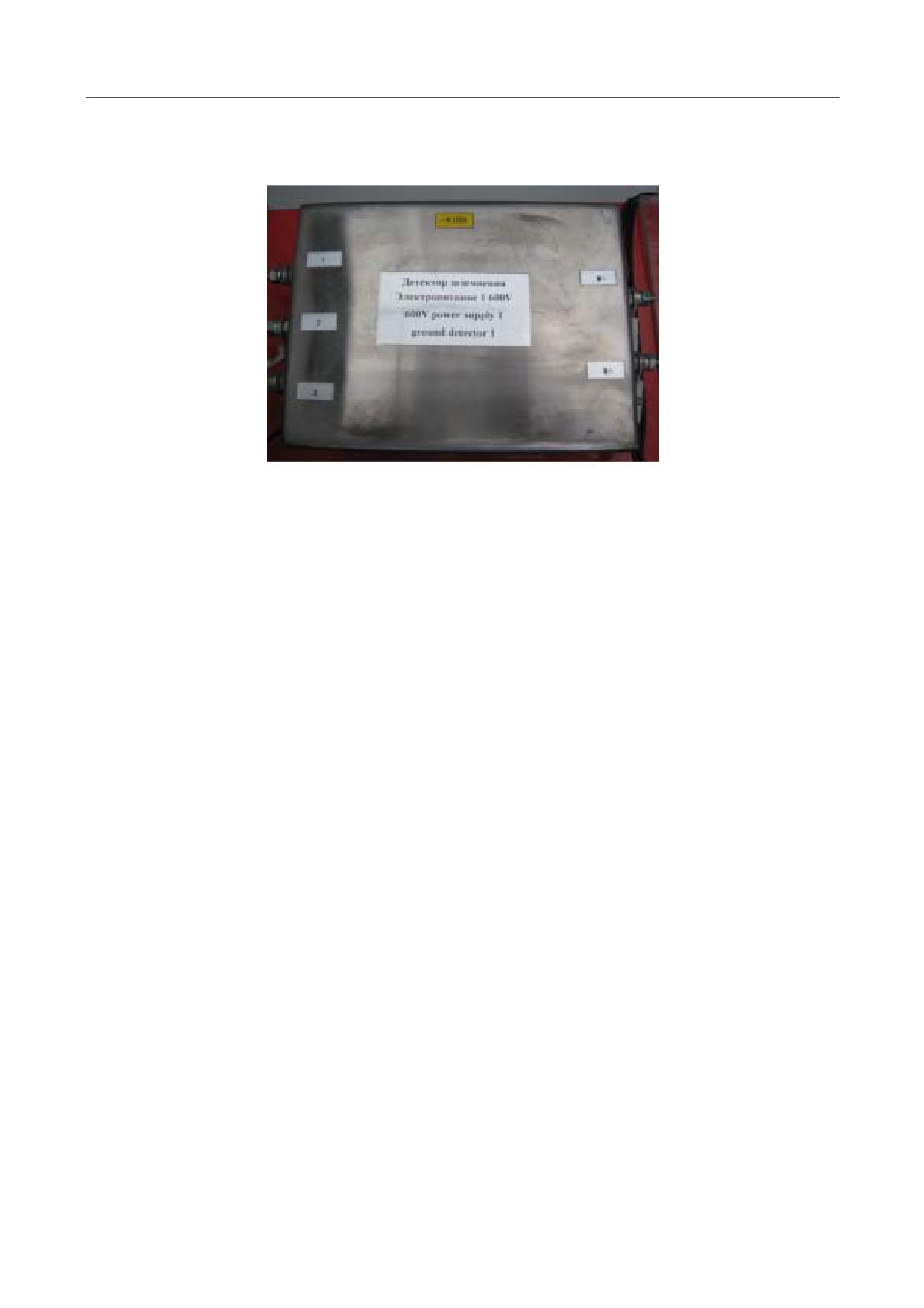

2.1.6 Прибор для испытания заземления
13
2.2 ХАРДВЕР СИСТЕМЫ ПЕРЕДАЧИ И ПАРАМЕТРЫ
14
2.2.1 Коммутационное устройство
14
2.2.2 Инвертор
15
2.2.3 Преобразователь частоты автобурильщика
17
2.2.4 Стартер мягкого пуска
17
2.3 ХАРДВЕР СИСТЕМЫ УПРАВЛЕНИЯ PLC И ПАРАМЕТРЫ
19

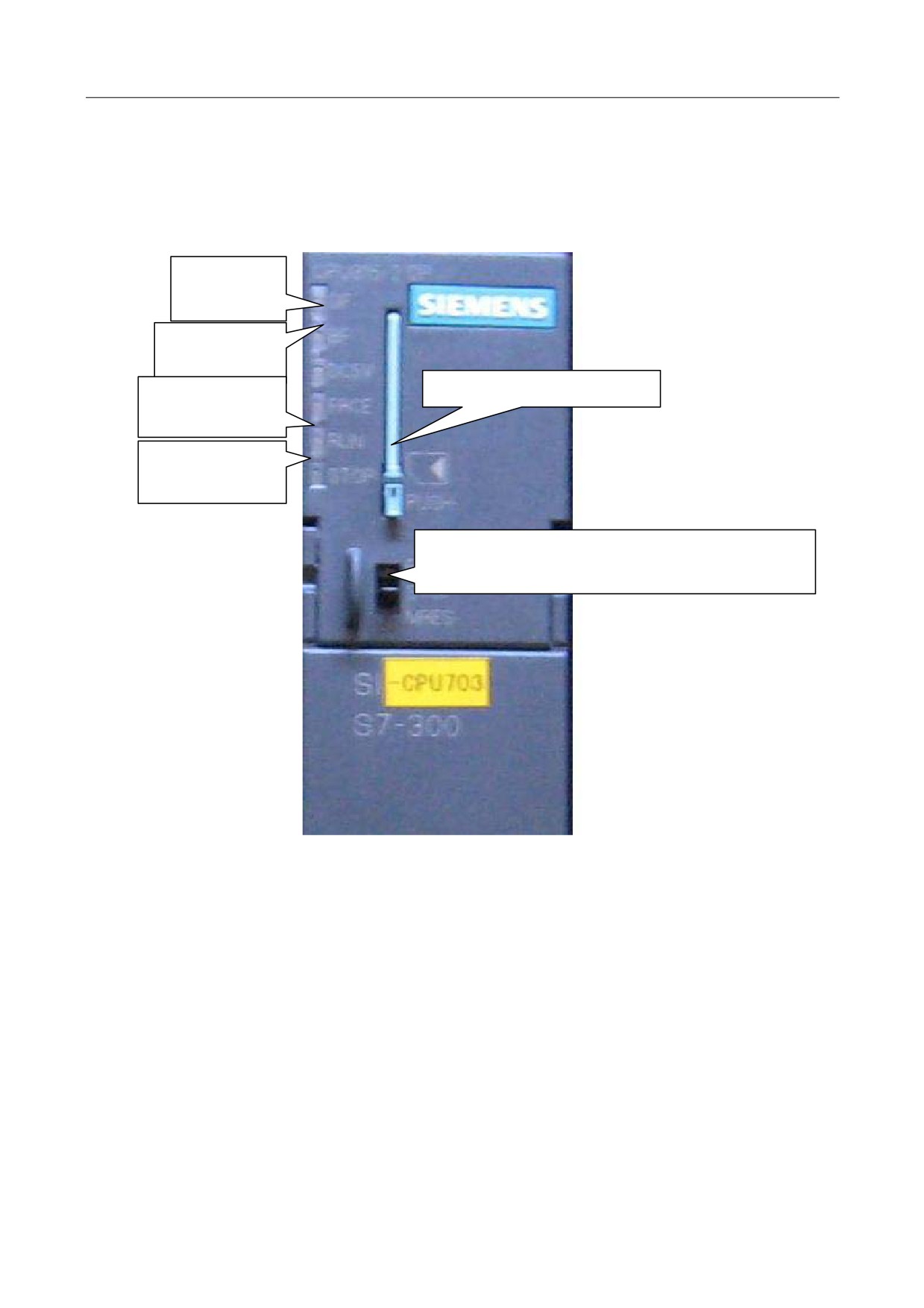

2.3.1 S7-300
19
2.3.2 S7-200
21

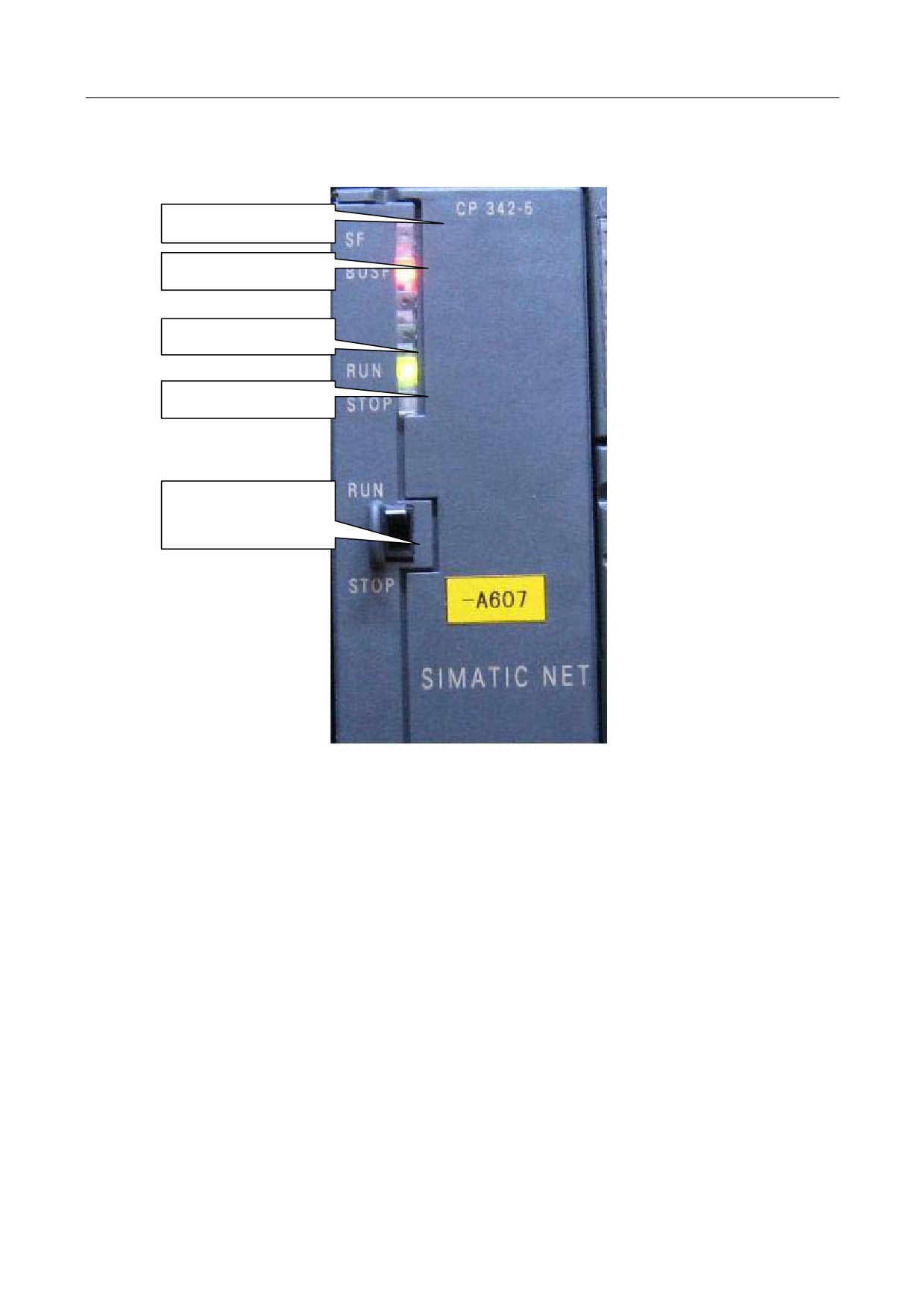

2.3.3 CP342-5
22

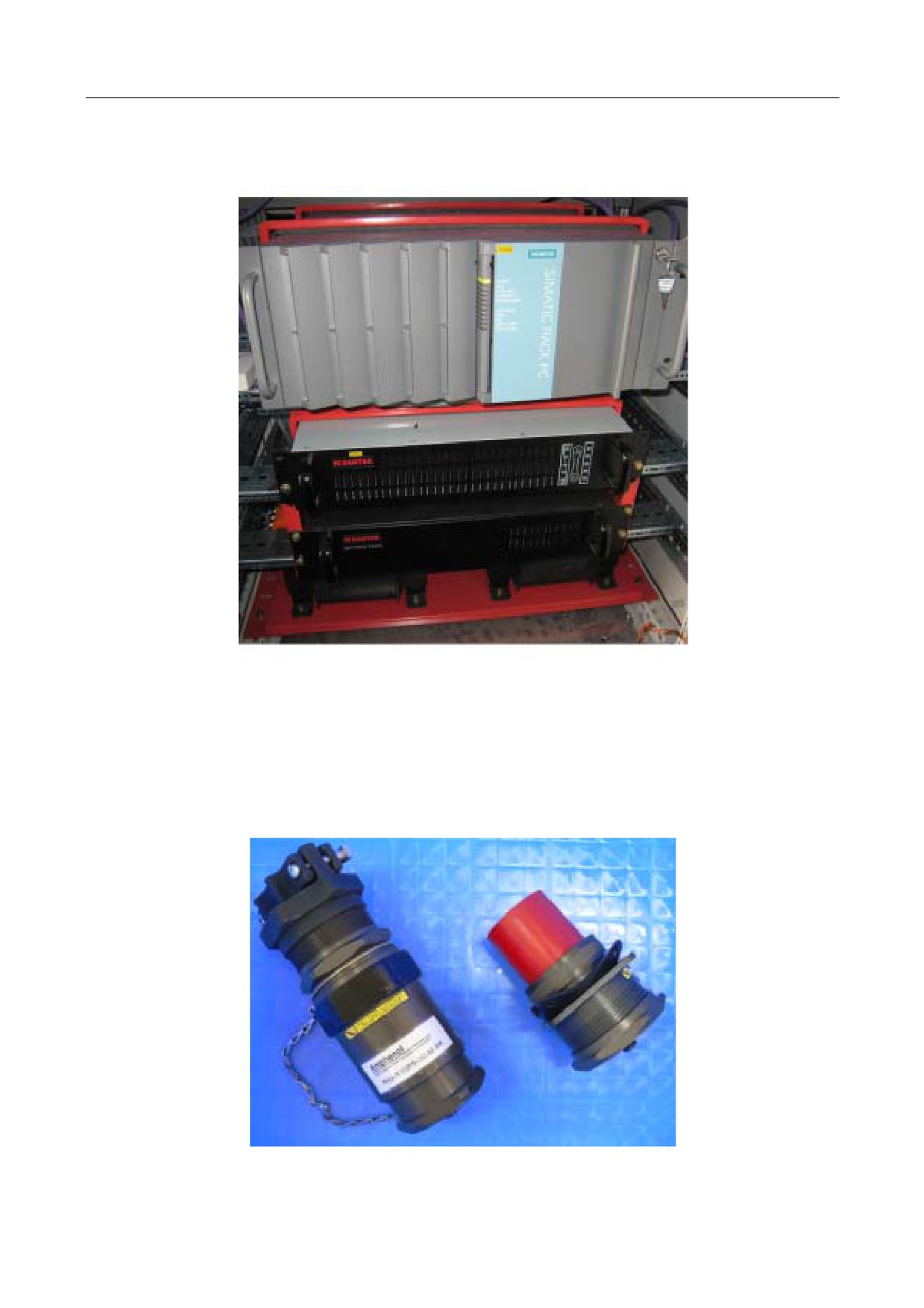

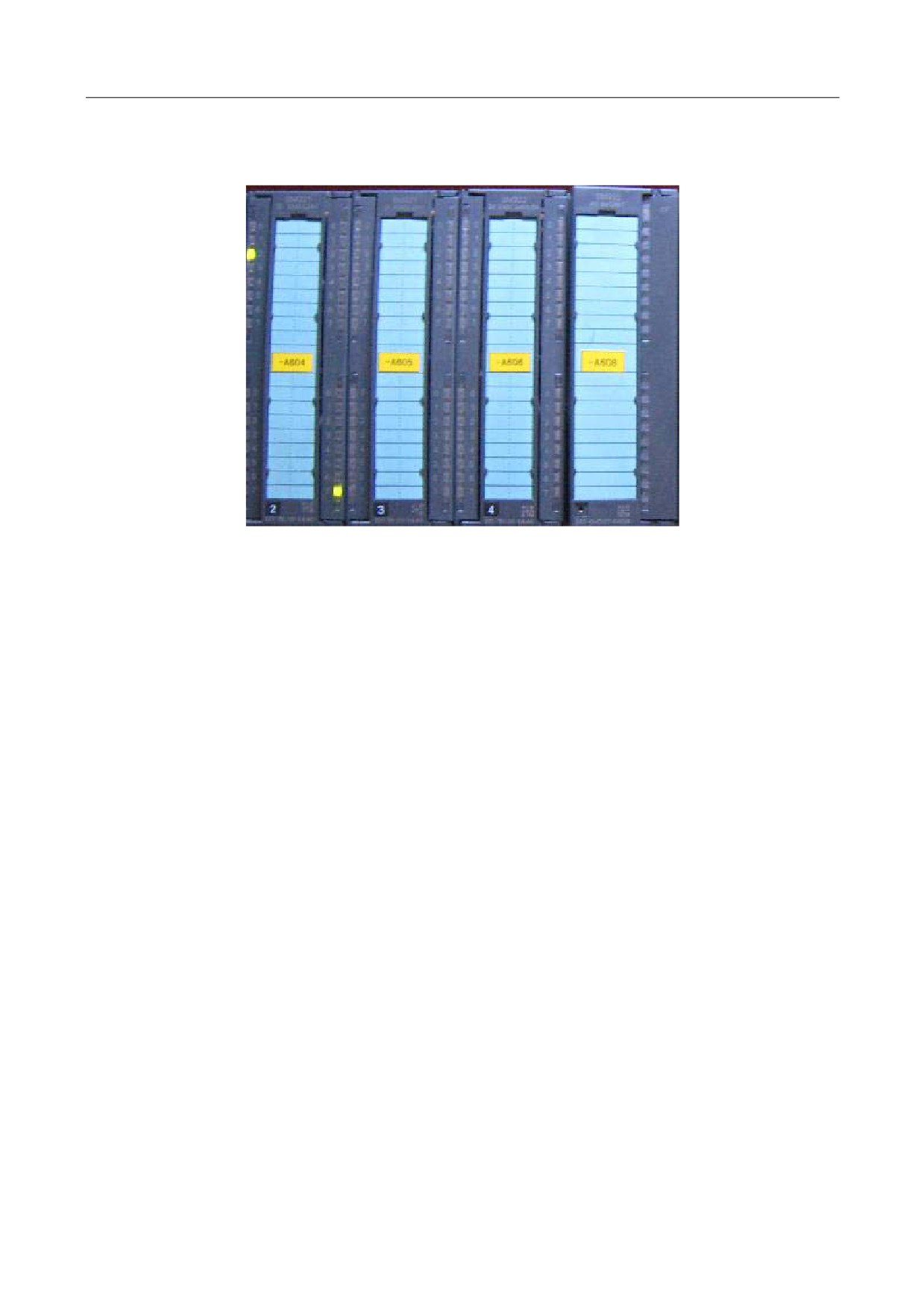

2.3.4 Входной и выходной модуль
23
2.3.5 Схема внешности системы персонального компьютера промышленного
использования
24
2.4 О ДРУГОМ ОБОРУДОВАНИИ
24

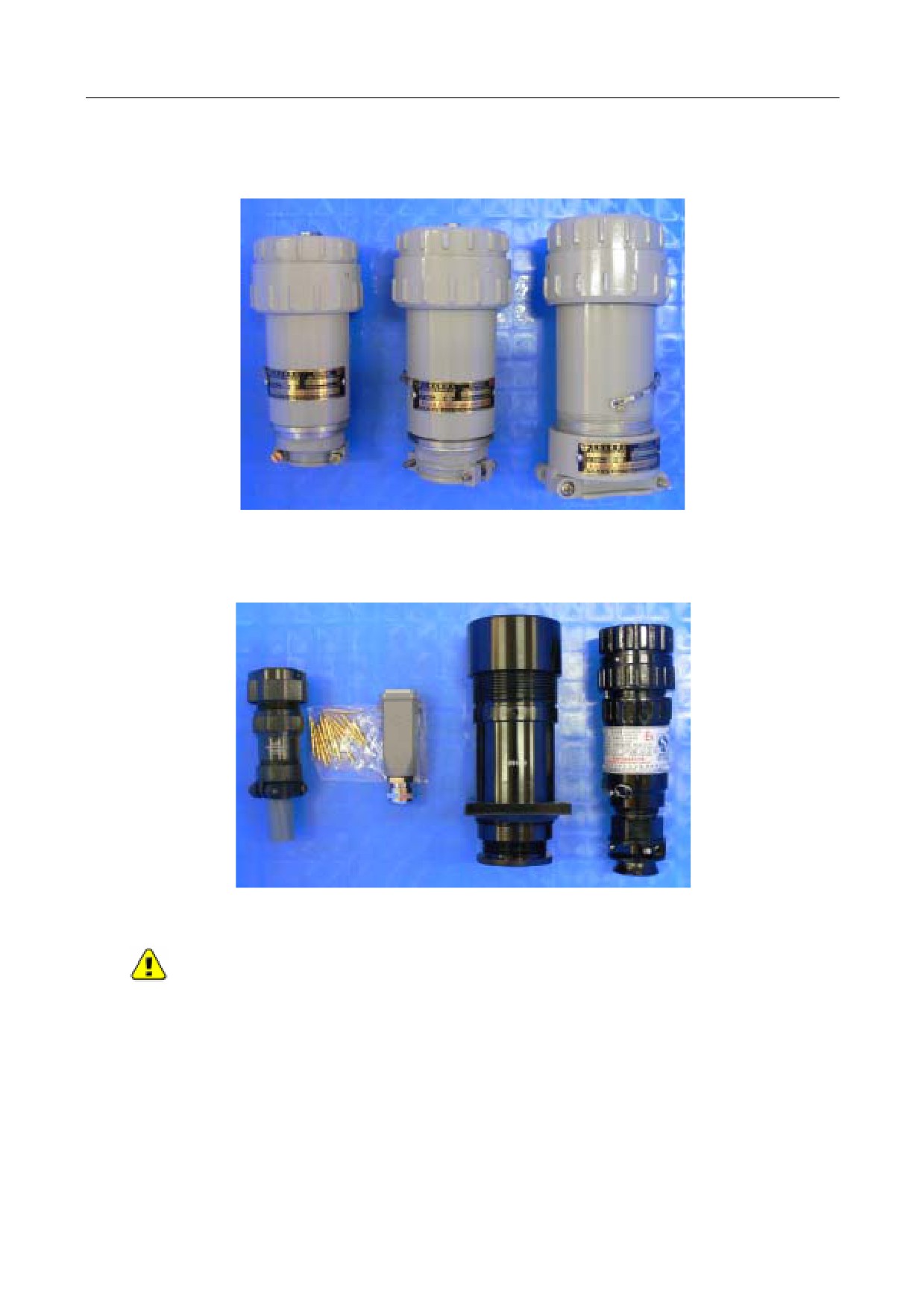

2.4.1 О разъемах
24
2.4.2 Схема внешности кабины бурильщика
26
3. СИСТЕМА ЭЛЕКТРОПИТАНИЯ
27
3.1 ШКАФ ИСТОЧНИКА ЭЛЕКТРОПИТАНИЯ
27
3.1.1 Функция шкафа источника электропитания
27

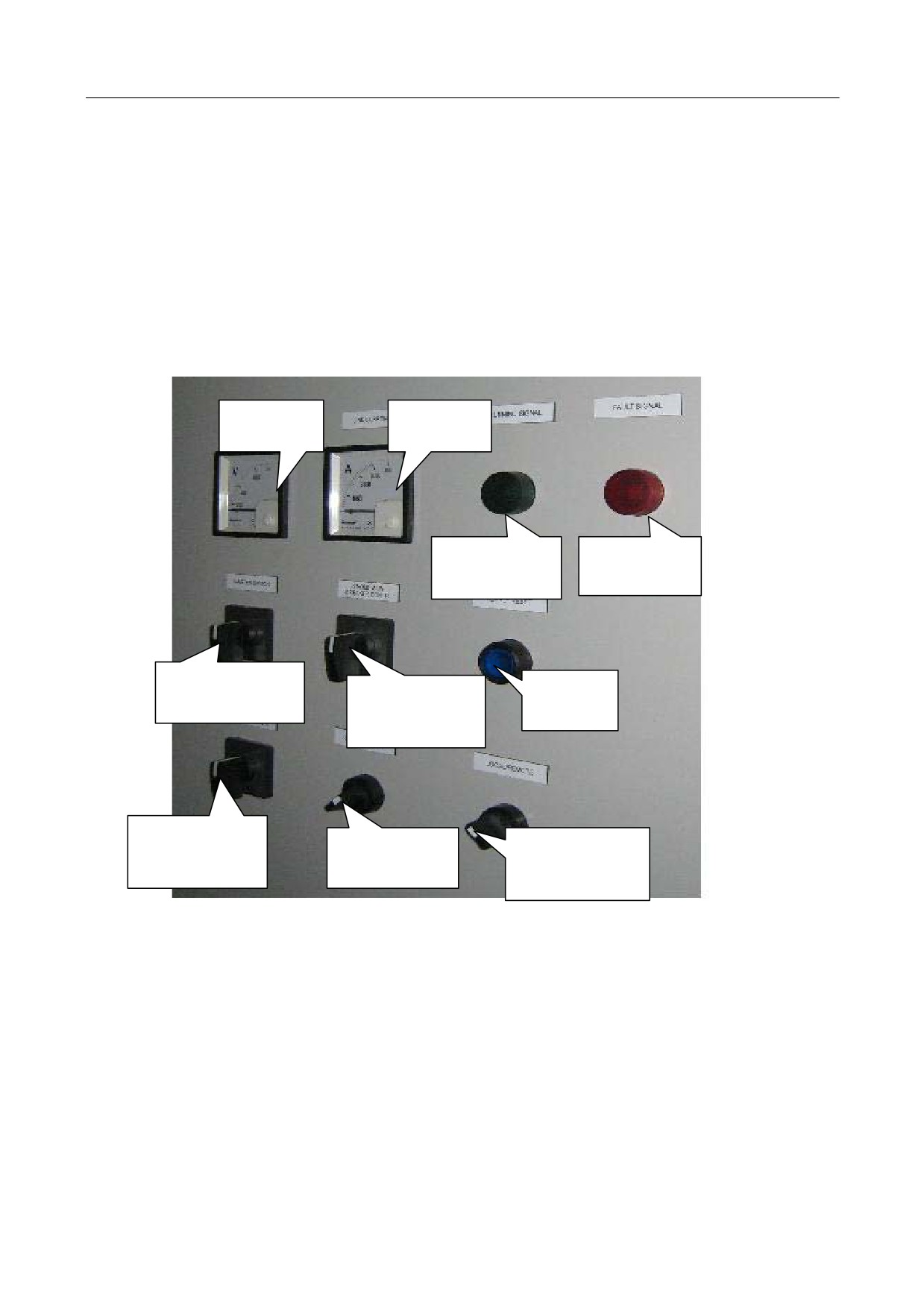

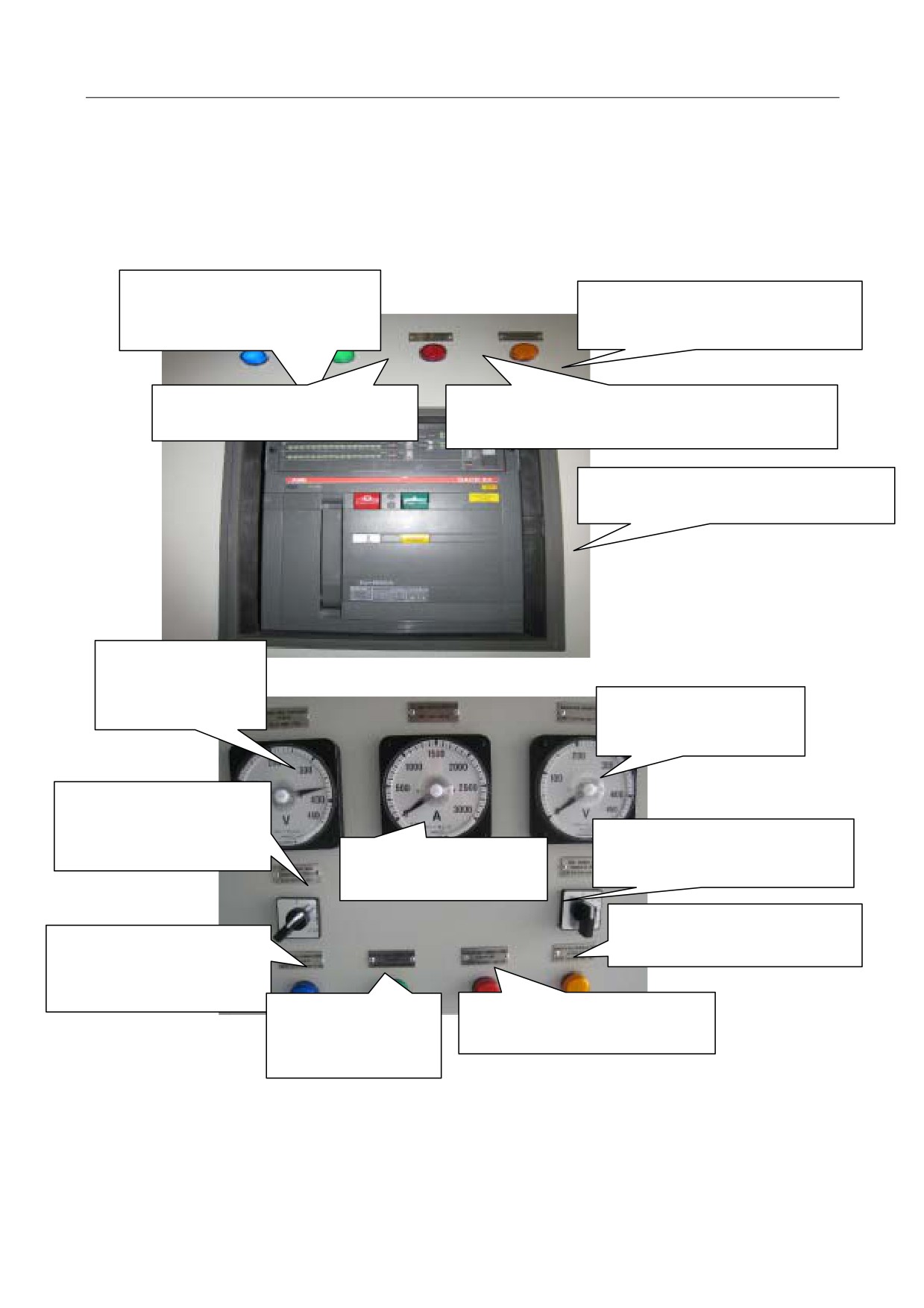

3.1.2 Приборы управления и дисплей шкафа источника электропитания
27
3.2 СИСТЕМА MCC
30
3.2.1 Обзор о системе управления мягким пуском
30

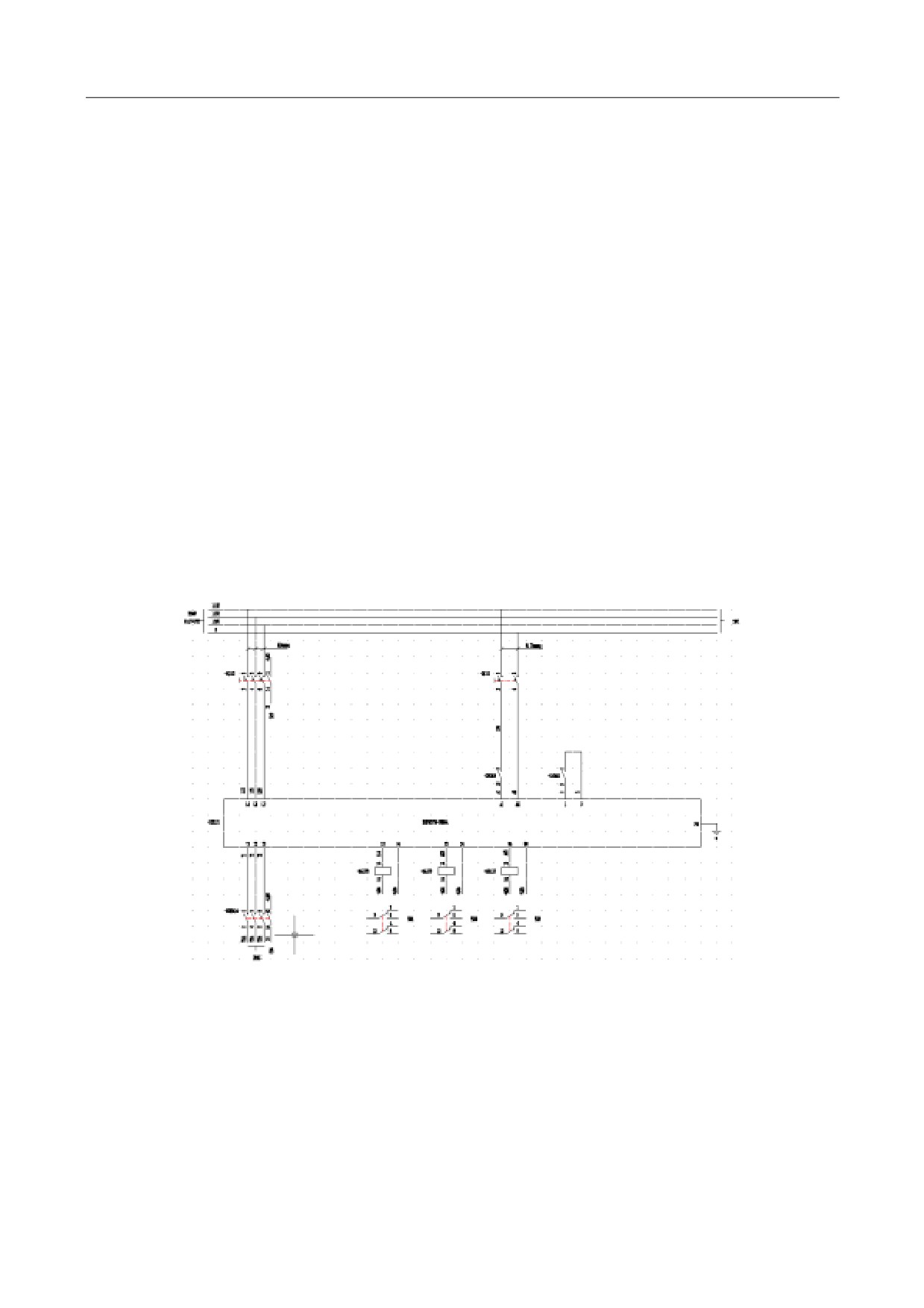

3.2.2 Объяснения к принципу работы системы мягкого пуска
30

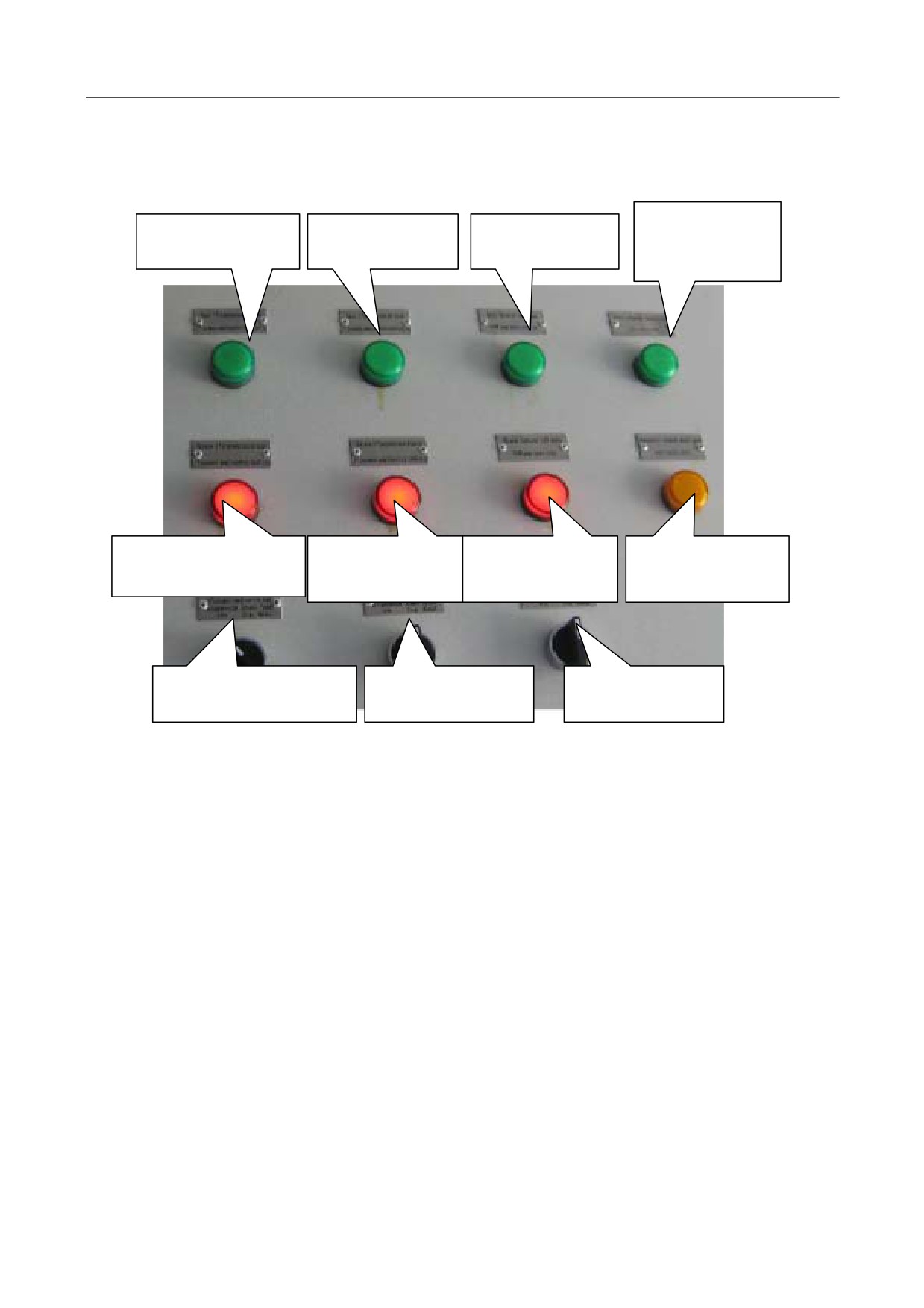

3.2.3 Приборы управления и дисплей шкафа мягкого пуска
31
3.3 УСТРОЙСТВА ЭЛЕКТРОСНАБЖЕНИЯ ОСВЕЩЕНИЯ
32
4.ПРИВОДНАЯ СИСТЕМА
38
4.1 ВЫПРЯМИТЕЛЬНЫЙ ШКАФ И СИСТЕМА ПРЕОБРАЗОВАНИЯ ЧАСТОТЫ ПЕРЕМЕННОГО ТОКА
38
4.1.1 Выпрямительный шкаф
38
4.1.2 Операционная панель выпрямительного шкафа
38
4.1.3 Приводная система преобразования частоты переменного тока
39
4.2 ПРИВОДНАЯ СИСТЕМА ЛЕБЕДКИ
40
4.2.1 Электрический контроль приводной системы лебедки
40
1
4.2.2 Компоновка шкафа приводной системы лебедки
41
4.3 ПРИВОДНАЯ СИСТЕМА ПОВОРОТНОГО СТОЛА
43
4.3.1 Электрическое управление приводной системы поворотного стола
43
4.3.2 Компоновка шкафа системы преобразования частоты поворотного стола
44
4.4 ПРИВОДНАЯ СИСТЕМА НАСОСА БУРОВОГО РАСТВОРА
44
4.4.1 Электрическое управление приводной системы насоса бурового раствора
44
4.4.2 Компоновка шкафа контрольной системы насоса бурового раствора
45
4.5 СИСТЕМА АВТОБУРИЛЬЩИКА
45
4.5.1 Электрическое управление контрольной системы автобурильщика 45
4.5.2 Компоновка шкафа и операционная панель автобурильщика 46
5.КОНТРОЛЬНАЯ СИСТЕМА PLC
47
5.1 СООТВЕТСТВУЮЩАЯ КОМПОНОВКА СИСТЕМЫ PLC
47
5.2 СООТВЕТСТВУЮЩИЕ ЭЛЕМЕНТЫ И ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ PLC
47
5.3 ХАРАКТЕРИСТИКИ СИСТЕМЫ PLC
48
6.СИСТЕМА ПРИБОРОВ
49
6.1 ДАТЧИК И ПРИБОРЫ
49
6.2 ФУНКЦИЯ СИСТЕМЫ ПРИБОРОВ
49
7.СИСТЕМА ПРЕДУПРЕЖДЕНИЯ ОПАСНОГО СБЛИЖЕНИЯ
50
7.1 О ПОЛОЖЕНИИ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ ОПАСНОГО СБЛИЖЕНИЯ
50
7.1.1 Место авторедукции
50
7.1.2 Фиксированное место редукции
50
7.2 ОСНОВНЫЕ ЭЛЕМЕНТЫ И ИХ СОСТАВ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ ОПАСНОГО СБЛИЖЕНИЯ ...50
7.3 ФУНКЦИЯ И ЭФФЕКТ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ ОПАСНОГО СБЛИЖЕНИЯ
50
8.КОНТРОЛЬНАЯ СИСТЕМА КОМПЬЮТЕРА ВЫСШЕГО РАЗРЯДА
51
8.1 О КОНТРОЛЬНОЙ СИСТЕМЕ КОМПЬЮТЕРА ВЫСШЕГО РАЗРЯДА
51
8.2 СОСТАВ И СООТВЕТСТВУЮЩИЕ ПАРАМЕТРЫ КОНТРОЛЬНОЙ СИСТЕМЫ КОМПЬЮТЕРА ВЫСШЕГО
РАЗРЯДА
51
8.3 ХАРАКТЕРИСТИКИ КОНТРОЛЬНОЙ СИСТЕМЫ КОМПЬЮТЕРА ВЫСШЕГО РАЗРЯДА
51
8.4 РИСУНОК ДВИЖЕНИЯ КОМПЬЮТЕРА ВЫСШЕГО РАЗРЯДА
51
9.КОНТРОЛЬНАЯ СИСТЕМА КАБИНЫ БУРИЛЬЩИКА
56
9.1 ЭЛЕКТРИЧЕСКИЙ СОСТАВ КОНТРОЛЬНОЙ СИСТЕМЫ КАБИНЫ БУРИЛЬЩИКА
56
9.2 СООТВЕТСТВУЮЩАЯ КОМПОНОВКА ПЛОЩАДКИ БУРИЛЬЩИКА
56
9.3 РИСУНОК HMI
57
9.3.1 Рама и стиль рисунка
57
9.3.2 Верхняя часть
58
9.3.3 Средняя часть
59
9.3.4 Нижняя часть
59
10.СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
60
11.ЗАЗЕМЛЕННАЯ СИСТЕМА
61
11.1 ЗАЗЕМЛЕНИЕ ЗДАНИЯ
61
11.2 КОНТРОЛЬНАЯ СИСТЕМА ЗДАНИЯ
61
11.2.1 Функция контрольной системы здания
61
11.2.2 Компоновка шкафа контрольной системы здания
61
ПРИЛОЖЕНИЕ
1
ПРИЛОЖЕНИЕ 1 ОБЪЯСНЕНИЕ ЭЛЕКТРОСХЕМЫ
1
ПРИЛОЖЕНИЕ 2 ОБЪЯСНЕНИЕ КОДОВ
7
Приложение 2.1 Стандарт электроприборов главного приводного двигателя
7
Приложение 2.2 Стандарт типа шкафа
10
Приложение 2.3 Стандарт кода штекера кабеля
12
Приложение 2.4 Стандарт кода оборудования
16
2
Определения и предупреждения
Для правильного использования данной инструкции, читайте сначала нижеследующие
определения специальных имен и предохранительных знаков:
Годный персонал: для правильного понимания предупредительных знаков в данной инструкции и
на данной продукции, годный персонал имеет в виду тех, кто отлично знакомится с сборкой,
монтажом, запуском, эксплуатацией и уходом, и овладеет соответствующими навыками в
практике, например:
1) По безопасным правилам участвовали в подготовках в сферах электропитания,
обесточивания, заземления и знаков электролинии и электричества, и получили
соответствующие сертификаты.
2) По безопасным правилам участвовали в подготовках в сферах правильного ухода и
использования предохранителя.
3) Участвовали в подготовках в сфере аварийного спасения.
Сейчас определяем предохранительные знаки в данной инструкции:
Дополнительные объяснения к заинтересованным с
Объяснения(Notes):
безопасностью людей и оборудования пунктам.
Подсказ о возможном повреждении к телам людей или
Внимания(Caution):
оборудованию.
Подсказ о очень возможном повреждении к телам
Предупреждение(Warning):
людей и оборудованию.
Безопасные правила
1)
Эксплуатационники электричества и рабочий персонал других заинтересованных
должностей необходимо получать соответствующие сертификаты и участвовали в
подготовках в сферах эксплуатации и ухода оборудования и аварийного спасения.
2)
В рабочее время нельзя носить при себе металлический пояс и всяческое украшение для
избежания электротравмы с электризованными линиями.
3)
Рукоятки использованных в рабочее время приборов обязательно быть изолированным. По
необходимости заземлять специальные приборы. Выполнив работу, надо тщательно
проверять, чтобы приборы не забыты в шкафу для избежания аварии.
4)
Мероприятия заземления системы должны отвечать соответствующим стандартам
электротехники.
5)
При эксплуатации и уходе обязательно соблюдать электрический регламент и требования
инструкции, иначе вызовутся серьезные повреждения к телам людей и оборудования.
6)
Надо врезать и вытаскивать все разъемы во время обесточивания. Никакой ошибки не
разрешено.
7)
Перед запуском площадки бурильщика надо дуть и подметать её по требованиям к
взрывозащите. В течение этого процесса (почти 12 минут) и перед этим, нельзя снабжать
электричество для площадки бурильщика после выключения обтюратора в шкафу источника
электропитания.
8)
Обязательно правильно присоединять электрокабели между площадкой и наружным
клемником для избежания неполадки системы и повреждения оборудования.
9)
При нормальном действии системы электроуправления надо закрыть дверь для обеспечения
постоянной температуры и избежания пыли; но для удобного убегания эксплуатационников
нельзя защелкивать.
10)
Управленческий шкаф должен иметь функции изолирования опасности и затворения
вмешательства. При токоведущем состоянии в шкафу преобразователя частоты высокое
напряжение, абсолютно нельзя открывать шкаф или проводить другие операции над
приборам в шкафу.
11)
Во время действии системы нельзя произвольно открывать внутреннюю и внешнюю двери
наружного клемника и жалюзи в камере сопротивления застопорения для избежания аварии.
12)
При возникновении пожара надо сразу выключать источник электропитания и использовать
порошковый огнетушитель для огнетушения. Если оборудование не электризовано, тогда
используйте воду для огнетушения.
13)
Непредусмотренные в данной инструкции электрические операции, уход и безопасные
правила выполняются по соответствующим стандартам электротехнники.
1 Обзор системы
Бурильщик ZJ50DB использует передовую управленческую технику преобразования частоты
переменного тока. Трансформатор снижает напряжение переменного тока 6.3kV и таким образом
снабжает основную энергетику для системы данной бурильщика. Два трансформатора 2500KVA
6.3KVAC/600VAC снабжает переменный ток 600V 50Hz методом снижения напряжения. Данный
переменный ток отдельно приводит ворот, поворотный стол и насос бурового раствора через
устройства коммутации и инвертора. Ворот имеет два метода действия: один электродвигатель и
два электродвигателя, приводится в движение двумя электродвигателями переменного тока
800kW. Поворотный стол использует независимый привод, приводится в движение одним
электродвигателем переменного тока
800kW. Два насоса бурового раствора отдельно
приводятся в движение одним электродвигателем переменного тока 800kW. Автобурильщик
приводится в движение одним часотно-преобразовательным электродвигателем переменного
тока
45kW. В то же время, один трансформатор
1250KVA
6.
3KVAC/400VAC снабжает
переменный ток для MCC, системы управления
автобурильщика и освещения через
трансформирование.
1.1 Принципы проектирования
1)
В проектировании и изготовлении бурильщика соблюдаются принципы«надежность,
безопасность, зрелость, прогрессивность и удобство», отвечает требованием технологии
бурильщика. Строго соблюдают международный стандарт менеджмента качества ISO9001 и
международный стандарт менеджмент состояния окружающей среды ISO14000 в
проектировании и изготовлении бурильщика, свойство и качество бурильщика достигает
передового мирового уровня.
2)
Проектирование и изготовление бурильщика осуществляются по стандарту SY/T5609, его
основные агрегаты (башня, подставка, заинтересованные части ворота, буферный вагон,
большой гак, кошка, поворотный стол, заинтересованные части насоса бурового раствора)
отвечает стандарту API и требованиям зарубежных и отечественных подрядчиков буровой
скважины.
3)
Автоматическая система бурильщика применяет зрелую и надежную технику и оборудование,
доказанные в зарубежной и отечественной практике. Некоторые произведенные китайским
заводам запчасти не могут отвечать требованиям свойства цельной машины, мы их
импортируем из другой страны.
4)
Обязательно отвечать требованиям стандарта HSE.
5)
В соответствующих местах бурильщика предварительно оставлять пространство для
установки верхнего привода.
6)
Размещение бурильщиков разумное. По всей возможности учитывать монтирование
оборудования бурильщика и модули через целостное возвышение. И удобно для
регулирования во время монтирования. Размер отдельной штуки максимально отвечает
требованиям железнодорожной и шоссейной перевозки.
7)
Общее размещение скважин осуществляется по «принципы и технические требования
размещения скважин» SY/T5958.
8)
Все комплектованные приборы необходимо применяют метрическую систему (например,
MPa).
9)
Система бурильщика должна иметь функции нижеследующие:
Разделение нагрузки высоко двух четких электродвигателей;
Управляет возвышением, выпадением и висением буферного вагона через застопорение
энергопотребления часотно-преобразовательной системы;
Система автобурильщика главного и вспомогательного электродвигателей;
Интеллектуальная система предупреждения опасного сближения;
Поворотный стол против инвертирования.
1.2 Рабочая среда
1) Температура хранения
-45¡æ-+55¡æ
2) Температура действия
-10¡æ-+55¡æ
3) Альтитуда
¡Ü1000m
5) Относительное влагосодержание
¡Ü90£¥(20¡æ )
1.3 Соответственные стандарты
Проектирование и изготовление системы отвечают нижеследующим электрическим стандартам:
Стандарты электромагнитной совместимости(EMC), связанные с электроникой мощности
1)
«Рекомендуемые методы классификации мест для электросилового механизма нефтяного
устройства» API RP500
2)
«Устройство электроуправления для сухопутного бурильщика с радиотехникой»
JB/T7845-1995
3)
«Общие требования к электрическому оборудованию в среде взрывчатого газа» IEC60079-0
4)
«Комплектованное устройство переключателей и управления нижнего напряжения»
GB7251.1-5-98
5)
«Инструкция менеджмента безопасности и окружающей среды нефтяной и газовой
скважины» SY/T6283-1997
6)
«Система менеджмента качества по проектированию, разработке, изготовлению,
монтированию и обслуживанию» ISO9001
1.4 Общий проектный план системы
1) Система электроснабжения высокого напряжения применяет ящик переключателей высокого
напряжения для присоединения электросети с камерой трансформатора. И присоединяет
электросеть с двумя трансформаторами
2500KVA
6.3KVAC/600VAC через один
переключатель нагрузки и три вакуумных переключателей, таким образом образует систему
электроснабжения 600VAC и снабжает электропитание для системы управления передачей;
кроме того, образует систему электроснабжения
400VAC через электросеть и один
трансформатор 1250KVA 6.3KVAC/400VAC 50Hz и снабжает электричество для бурильщик
MCC и электробытового устройства.
2) Электродвигатель
главной
передачи:
ворот
применяет
привод
двух
часотно-преобразовательных электродвигателей
800kW. Поворотный стол применяет
привод одного часотно-преобразовательного электродвигателя
800kW. Насос бурового
раствора приводится двумя часотно-преобразовательными электродвигателями 1200kW.
Вспомогательный автобурильщик приводится одним часотно-преобразовательным
электродвигателем 45kW.
3) Часотно-преобразовательная секция применяет цифровой часотно-преобразовательный
акселератор вектора серии ABB ACS800 с общей прямоточной генератрисой для передачи и
управления главным электродвигателем ворота, поворотного стола и насоса бурового
раствора. Обратная особенность застопорения энергопотребления преобразователя
частоты осуществляет четырехквадрантное действие электродвигателей ворота и
поворотного стола. Использовав особенности электродвигателя и преобразователя частоты,
система управления ворота оптимизирует движущее хождение системы буферного вагона и
улучшает производительность бурильщика. Поворотный стол применяет независимый
привод, имеет функции ограничение момента кручения и против инвертирования. Дуальное
выпрямительное устройство снабжает электричество 12 пульсовые волны, коэффициент
мощности системы больше 0.9.
4) Система управления бурильщика проектируется по одноблочной системе управления,
применяет два S7-300 SIEMENS, через сеть PROFIBUS-DP осуществляет связь данных
между системами управления как преобразователем частоты, MCC, системой
дистанционного бурильщика, электрической гидравлической системой объединенного
управления, интерфазой человека-машины, автобурильщиком, интеллектуальной системой
предупреждения опасного сближения, в режиме реального времени контролирует состояние
движения систем и хранит параметры движения, и предоставляет информацию для диагноза
неполадки, оптимально управляет и контролирует целый процесс бурения скважины.
Предварительно оставлять передающие интерфейсы для дистанционных данных.
5) Система MCC применяет стандартный шкаф переключателей RITTAL, осуществляет
электроснабжение, управление и защиту стандартной электроцепи на буровой. Каждый
шкаф имеет заземление, главная управленческая секция имеет функции запирания
переборки. Электродвигатели выше 45kW применяют устройство мягкого пуска, может
осуществлять защиту и управление главными донками. Система MCC комплектована с
интерфейсами вспомогательного дизельного двигателя-связки
400VAC и обтюратором
ввода.
6) Шкаф дистанционного управления: осуществляет дистанционное управление возвышением
и выпадением башни бурильщика через операции над шкафом дистанционного управления.
1.5 Состав электричества системы
Система бурильщика ZJ50DB имеет две кабины управления: кабина TRS и кабина VFD.
Переключатели нагрузки и вакуумные переключатели в кабине TRS управляют двумя контурами.
Один контур изменяет переменный ток электросети
6.3kV на
600V через трансформатор
2500KVA 6.3kV/600V и снабжает электропитание для системы верхнего привода и системы
передачи бурильщика; другой контур изменяет переменный ток электросети 6.3kV на 400V через
трансформатор 2500KVA 6.3KV/400V и снабжает электропитание для освещения и системы MCC.
Источник электропитания вспомогательного электрогенератора на скважине снабжает аварийное
электропитание для освещения и системы MCC. В кабине VFD в основном система управления и
система передачи. Система управления включает систему PLC и систему мягкого пуска; система
передачи включает систему ворота, систему поворотного стола, систему насоса бурового
раствора и систему автобурильщика.
1.6 Сеть системы
PLC компьютерного шкафа в кабине VFD является главной станцией системы управления
данного бурильщика, PLC площадки управления бурильщика и шкафа мягкого пуска являются
второстепенными станциями. Промышленная сеть на стройплощадке из магистралей на
стройплощадке PROFIBUS-DP осуществляет надзор, дисплей и управление устройствами как
части управления, передачи, MCC и т.д.
Данная система управления бурильщика применяет резервированный вариант управления
аварийного типа реле PLC, это обеспечивает нормальное и аварийное действие системы.
Проектирование софтвера системы управления не только осуществляет блокированную защиту
устройств внутри системы, но и по требованиям безопасного управления скважиной
осуществляет защиту и блокирование между устройствами внутри и вне системы (например,
баротропическая взрывозащита скважины, без ветрового давления электродвигателя)
Проектирование управленческой интерфазы бурильщика в основном включает цифровую
управленческую интерфазу на сенсорном экране SIEMENS MP370. То есть, бурильщик может
управлять движением устройств через сенсорный экран, тоже может управлять движением
устройств через маховики, переключатели и т.д.
Данная схема является схемой сети системы. Система применяет холодный резерв, то есть один
используется, а другой резервный. Два холодного резерва S7-300PLC в компьютерном шкафу
5
кабины VFD соединяются с компьютером высшего подряда связным методом MPI. Компьютер
высшего подряда в основном употребляется для дисплея параметров, записывания данных
устройства, тревожный выход неполадки и т.д. Холодный резерв S7-300 PLC применяет связной
метод PROFIBUS-DP и связный модуль EM277 для связывается с S7-200 PLC в кабине VFD и
кабине бурильщика. Холодный резерв S7-200 PLC в кабине VFD в основном употребляется для
управления стартером мягкого пуска MCC, холодный резерв S7-200 PLC в кабине бурильщика в
основном употребляется для управления кнопками, гашетками и определением скорости
маховиков в кабине бурильщика. Например, когда оператор пускает компьютер с интерфазы
человека-машины, приказание передается S7-300 PLC в компьютерном шкафу, а S7-300 PLC
передает приказание пуска S7-200 PLC, катушка управленческого контактора S7-200
электризуется и электродвигатель приводится в движение. После пуска электродвигателя,
возвратные сигналы контактов срабатывания контактора возвращаются в S7-300 PLC через
S7-200 PLC, компьютер высшего подряда показывает состояние электродвигателя.
Схема 1-1 Сеть системы управления
1.7 Особенности системы
1.7.1 Главные предохранительные функции системы
1) Коммутатор и инвертор имеет тревожную и директивную функцию неполадки.
2) Защита от декомпрессии входного напряжения.
3) Защита от перегрузка по току и короткого замыкания.
4) Ошибка реакции скорости.
5) Перегрузка по току, максимальная перегрузка по току: 1.36раза номинального тока.
6) Надзор I2t.
7) Безопасная скорость предупреждения опасного сближения.
8) Защита ветрового давления переменного электродвигателя.
9) Стопорения электродвигателя для защиты.
1.7.2 Основные приборы и функции секций коммутации/преобразователя частоты
1) Имеет функции защиты провода, полупроводника и защиты от декомпрессии входного
напряжения главного переключателя предохранителя.
2) Реактор ввода из бока сети.
3) Секции коммутации/преобразования частоты.
4) Управленческая секция.
5) Щит управления секции определения параметров.
Данная система управления имеет отличную способность регулирования скорости, сильную
способность перегрузки, высокую надежность, хорошую способность помехоустойчивости,
разумное и проектирование и размещение, простое и надежное управление, легкий уход и
ремонт и т.д. Её особенности выхода вполне отвечает требованиям рабочих параметров и
передачи бурильщика и достигает технологического стандарта скважины.
2 Об основных электрических элементах
2.1 Об электрических элементах и их параметрах системы электропитания
2.1.1 Переключатель нагрузки и вакуумный переключатель
1) Схема внешности
Схема 2-1 Переключатель нагрузки и вакуумный переключатель
2) Параметры переключателя нагрузки
Число:
1 штука
Номинальное напряжение:
12kV
Номинальный ток:
630A
Номинальная частота:
50Hz
Выдерживаемое напряжение частоты линии:
42kV
Импульсное выдерживаемое напряжение молнии:
95kV
Выдерживаемый ток короткого замыкания:
25kA
Рабочая температура:
-40¡æ-+40¡æ
Метод управления:
вручную
3) Параметры вакуумного переключателя
Число:
3 штуки
Номинальное напряжение:
12kV
Номинальный ток:
630A
Номинальная частота:
50Hz
Выдерживаемое напряжение частоты линии:
42kV
Импульсное выдерживаемое напряжение молнии:
95kV
Выдерживаемый ток короткого замыкания:
25kA
Рабочая температура:
-40¡æ-+40¡æ
Метод управления:
вручную
Предохранительные секции:
перегрузка по току, короткое замыкание
2.1.2
Трансформатор
1) Схема внешности
Схема 2-2 Трансформатор
2) Параметры трансформатора 1250KVA
Число:
1 штука
Тип:
SCLB9-1250/6.3
Высокое номинальное напряжение:
6300V
Низкое номинальное напряжение:
380V
Номинальная частота:
50Hz
Номинальный ток:
114.6/1899A
Номинальная мощность:
1250KVA
Число фазы:
3
Возвышение температуры:
100K
Метод присоединения:
Dyn11
Максимальная рабочая температура:
55¡æ
3) Параметры трансформатора
2500KVA
Число:
две штуки
Тип:
SCLB9-2500/6.3
Высокое номинальное напряжение:
6300V
Низкое номинальное напряжение:
600V
Номинальная частота:
50Hz
Номинальный ток:
229.1/2406A
Номинальная мощность:
2500KVA
Число фазы:
3
Возвышение температуры:
100K
Метод присоединения:
Dyn11 Dd0
Максимальная рабочая температура:
55¡æ
2.1.3
Переключатель MT шкафа PB1
1) Схема внешности
Схема 2-3 Переключатель MT
2) Параметры
Число:
2 штуки
Номинальное рабочее напряжение:
690V
Номинальный непрерывный ток:
800/2000A
Номинальная частота:
50-60Hz
Номинальное изолированное напряжение:
1000V
Номинальное импульсное выдерживаемое напряжение:
12kV
Номинальный коротковременный выдерживаемый ток:
65KA
Номинальная мощность включения короткого замыкания:
187KA
Номинальная разрывная мощность короткого замывания во время движения:
85KA
Рабочая температура:
-25¡æ-+70¡æ
Температура хранения:
-40¡æ-+70¡æ
2.1.4 Переключатель MT шкафа PB2
Число:
1 штука
Номинальное рабочее напряжение:
690V
Номинальный непрерывный ток:
1250A
Номинальная частота:
50-60Hz
Номинальное изолированное напряжение:
1000V
Номинальное импульсное выдерживаемое напряжение:
12kV
Мощность коротковременного выдерживаемого тока короткого замыкания:
65KA
Номинальная мощность включения короткого замыкания:
143KA
Номинальная разрывная мощность короткого замыкания во время движения:
65KA
Рабочая температура:
-25¡æ-+70¡æ
Температура хранения:
-40¡æ-+70¡æ
2.1.5
Стабилизатор
1) Схема внешности
Схема 2-4 Стабилизатор
2) Параметры
Число:
1 штука
Тип:
компенсационный
переменный
стабилизатор компьютерного управления
SBW-S-80KVA
Номинальная вместимость:
80KVA
Входное напряжение:
304V-456V
Выходное напряжение:
380V¡À5
¤G
Рабочая частота:
50-60Hz
Точность стабилизирования напряжения:
определяется на ¡À(1-5)
¤G
2.1.6
Прибор для испытания заземления
1) Схема внешности
Схема 2-5 Прибор для испытания заземления
2) Параметры
Число:
3
Тип:
WB-GDB-01
2.2 Хардвер системы передачи и параметры
2.2.1
Коммутационное устройство
1) Схема внешности
Схема 2-6 Шкаф коммутационного устройства
2) Параметры
Число:
2 штуки
Тип:
ACS800-307-2720-7
Номинальное напряжение:
690V
Номинальный ток:
2278A
Номинальная мощность:
2722kW
Номинальная частота:
48-63Hz
Сфера входного напряжения:
525-690V(-10£¥-+10
£¥ )
Номинальный ток:
2278A
Максимальный выходной ток:
3906A
Эффективность:
98£¥
Рабочая температура:
0¡æ-+70¡æ, без тумана
Употребление после снижения вместимости выходного
тока при температуре 40¡æ-+50¡æ(1£¥¤M¡æ)
Температура хранения:
-40¡æ-+70¡æ
Метод остывания:
сухой и чистый воздух
2.2.2
Инвертор
1) Схема внешности
Схема 2-7 Инвертор
2) Параметры инверторов ворота и поворотного стола
Число:
3 штуки
Тип:
ACS800-107-1160-7
Номинальное напряжение:
690V
Номинальный выходной ток:
953A
Номинальная частота:
48-63Hz
Номинальная мощность:
900kW
Сфера входного напряжения:
525-690V(-10£¥-+10
£¥ )
Максимальный выходной ток:
1425A
Коэффициент мощности:
0.93-0.95
Эффективность:
98£¥
Рабочая температура:
0¡æ-+70¡æ, без тумана
Употребление после снижения вместимости выходного тока
при температуре 40¡æ-+50¡æ(1£¥¤
1¡æ)
Температура хранения:
-40¡æ-+70¡æ
Метод остывания:
сухой и чистый воздух
3) Параметры инвертора насоса бурового раствора
Число:
2 штуки
Тип:
ACS800-107-1740-7
Номинальное напряжение:
690V
Номинальный выходной ток:
1414A
Номинальная частота:
48-63Hz
Номинальная мощность:
1400KW
Сфера входного напряжения:
525-690V(-10£¥-+10
£¥ )
Максимальный выходной ток:
2166A
Коэффициент мощности:
0.93-0.95
Эффективность:
98£¥
Рабочая температура:
0¡æ-+70¡æ, без тумана
Употребление после снижения вместимости выходного тока
при температуре 40¡æ-+50¡æ(1£¥¤
1¡æ)
Температура хранения:
-40¡æ-+70¡æ
Метод остывания:
сухой и чистый воздух
2.2.3
Преобразователь частоты автобурильщика
1) Схема внешности
Схема 2-8
Преобразователь частоты
2) Параметры
Число:
1 штука
Тип:
ACS800-11-0060-3
Номинальное напряжение:
400V
Номинальный выходной ток:
120A
Номинальная частота:
48-63Hz
Сфера входного напряжения:
380-415V(-10£¥-+10
£¥ )
Максимальный выходной ток:
168A
Номинальная мощность:
55kW
Коэффициент мощности:
0.93-0.95
Эффективности:
98£¥
Рабочая температура:
-15¡æ-+50¡æ, без тумана
Употребление после снижения вместимости
выходного тока при температуре 40 ¡æ -+50 ¡æ
(1£¥¤M¡æ)
Температура хранения:
-40¡æ-+70¡æ
Метод остывания:
сухой и чистый воздух
2.2.4
Стартер мягкого пуска
1) Схема внешности
Схема 2-9 Стартер мягкого пуска
2) Параметры
Число:
3 штуки
Тип:
3RW4073-6BB44
Напряжение источника электропитания:
400V
Управленческое напряжение:
230V AC(-15¤G-+10
¤G)
Номинальный ток:
230A
Номинальная мощность:
132KW
2.3 Хардвер системы управления PLC и параметры
2.3.1
S7-300
1) Схема внешности
2)
Неполадка
системы CPU
Потенциомет
Карта памяти CPU
Указание на
движение CPU
Указание на
остановку CPU
Тумблер движения, остановки и регулирования
программы на нуль CPU
Схема 2-10 S7-300
3) Параметры
Сфера напряжения источника электропитания:
20.4-28.8V DC
Рабочее запоминающее устройство:
128KB
НП:
2048
Счетчик:
256
Трамблер:
256
ЦифрыI/O:
16384/16384
СПАДИ I/O:
1024/1024
Главная/второстепенная станция DP:
16/16
Скорость передачи:
12Mbit/s
2.3.2
S7-200
1) Схема внешности
Неполадка системы CPU
Неполадка связи CPU
Указание на движение
CPU
Указание на остановку
CPU
Тумблер движения и
остановки CPU
2) Параметры
Сфера напряжения источника электропитания:
20.4-28.8VDC
Число счетчиков:
256
Число трамблеров:
256
Вход интегральных цифр:
24
Выход интегральных цифр:
16
Станция MPI:
32
Скорость передачи MPI:
187.5Kbit/s
2.3.3
CP342-5
1) Схема внешности
Неполадка системы CPU
Неполадка связи CPU
Указание на движение
CPU
Указание на остановку
CPU
Тумблер движения и
остановки CPU
Схема 2-12 CP342-5
2) Параметры
Напряжение источника электропитания:
24VDC
Число второстепенных станций DP:
124
Скорость передачи данных:
9.6Kbit/s-12Mbit/s
2.3.4
Входной и выходной модуль
1) Схема внешности
Схема 2-13 Входной и выходной модуль
2) Параметры SM321
Номинальное напряжение
24V DC
Входное напряжение
сигнал «0»
-30-5V
сигнал«1»
13-30V
Годный для:
переключателей и неконтактных переключателей в линиях
2-/3-/4-
Число каналов:
32
Число разносов каналов:
2 группы
Передний коннектор:
40Pin
3) Параметры SM322
Номинальное напряжение:
24VDC
Выходное напряжение:
24VDC
Выходной ток:
0.5A
Годный для:
электроклапанов, прямоточных контакторов и директивных ламп
Число каналов:
32
Число разносов каналов:
4 группы
Передний коннектор:
40Pin
2.3.5 Схема внешности системы персонального компьютера промышленного
использования
Схема 2-14 Персональный компьютер промышленного использования
2.4 О другом оборудовании
2.4.1 О разъемах
1) Динамический разъем: в основном употребляется для наружных кабелей ворота,
поворотного стола и насоса бурового раствора.
Схема 2-15 Динамический разъем
2) Разъем системы очистки бурового раствора: в основном употребляется для
электродвигателей системы MCC за исключением вспомогательных электродвигателей.
Адаптер фланца устанавливается на пяте в кабине присоединения или около окошки вне
кабины, а штепсельная вилка фланца присоединяется с кабелями.
Схема 2-16 Разъем системы очистки бурового раствора
3) Разъем управления:
в основном употребляется для присоединения кабелей
управленческих сигналов.
Схема 2-17 Разъем управления
Нельзя врезать и вытаскивать токонесущий разъем.
2.4.2 Схема внешности кабины бурильщика
˝… 2-18 ¸¾×Œ•¿˝…Схема 2-18 Схема кабины бурильщика
3 Система электропитания
Целая система электропитания состоится из шкафа источника электропитания, электропитания
для MCC, освещения и кассетного оборудования и шиносоединителя.
3.1 Шкаф источника электропитания
Система шкафа источника электропитания является генеральным переключателем системы
электропитания MCC и электропитания для оборудования. Номера шкафов: PB1, PB2, PB3. Их
конкретные места нахождения рассматривайте в компоновке кабины.
3.1.1
Функция шкафа источника электропитания
Шкаф источника электропитание PB1 превращает 6300V AC второго контура трансформатора
1250KVA в 400V AC, и снабжает электричество для системы MCC и освещения. В шкафу PB1 два
контура: один из переключателя выхода трансформатора 1250KVA, а другой из переключателя
выхода вспомогательного электродвигателя.
Шкаф источника электропитание PB2 превращает 6300V AC второго контура трансформатора
2500KVA в 600V AC, и снабжает электричество для верхнего привода и передачи бурильщика.
Шкаф источника электропитание PB3 в основном употребляется для стабилизирования 400V AC
из шкафа PB1 через стабилизатор, и снабжает стабильный 400V AC для освещения и системы
управления.
3.1.2
Приборы управления и дисплей шкафа источника электропитания
1) Приборы управления и дисплей шкафа источника электропитания PB1
Шкаф источника электропитания PB1 в основном состоится из переключателя MT выхода
трансформатор
1250KVA, переключателя коммутации вольтметра, вольтметра, амперного
взаимоиндуктора, амперметра, трансформатора источника электропитания управления
380V/220V AC, переключателя MT выхода вспомогательного электродвигателя, источника
электропитания SITOP, директивных ламп и т.д.
Указательные лампы
[синяя указательная лампа выхода вспомогательного электродвигателя на накопление
энергетики]: переключатель MT вступит в состояние накопления энергетики, лампа загорится;
[зеленая указательная лампа выхода вспомогательного электродвигателя на включение]:
переключатель MT находится в состояние включения, лампа загорится;
[красная указательная лампа выхода вспомогательного электродвигателя на выключение]:
переключатель MT вступит в состояние выключения, лампа загорится;
[желтая указательная лампа выхода вспомогательного электродвигателя на неполадку]:
переключатель MT не работает из-за неполадки, лампа загорится;
Как нижеследующая схема показывает, указательные лампы выхода электродвигателя1250KVA
одинаковы с директивными лампами выхода вспомогательного электродвигателя.
Приборы
[Вольтметр выхода трансформатора 1250KVA]: показывает напряжение выхода трансформатора
1250KVA;
[Вольтметр выхода вспомогательного электродвигателя]: показывает напряжение выхода
вспомогательного электродвигателя;
[амперметр]: показывает ток ввода электропитания 380V;

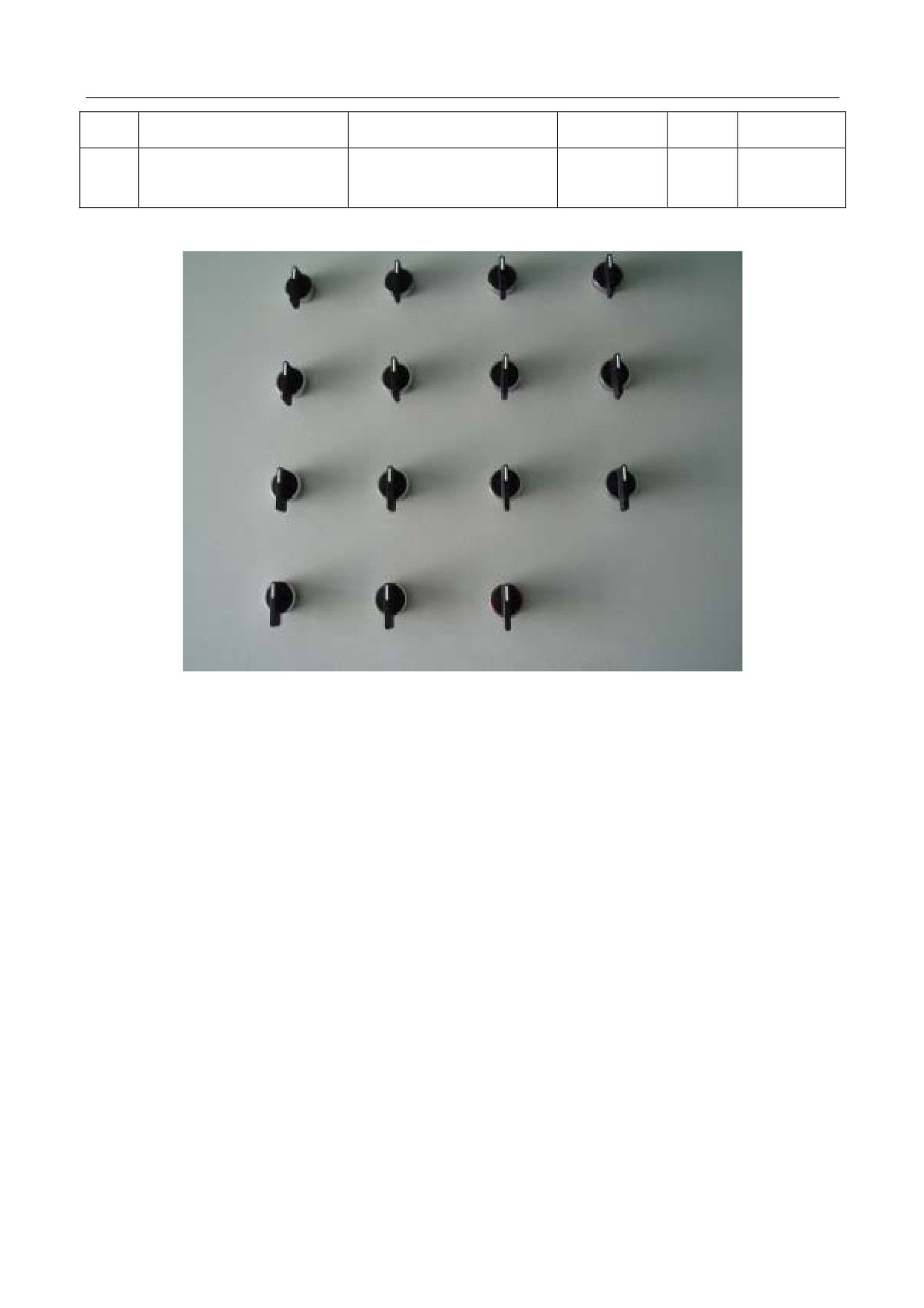

Переключатель коммутации
[переключатель коммутации напряжения]: переключение напряжения выхода трансформатора
1250KVA;
[переключатель коммутации напряжения]: переключение напряжения выхода вспомогательного
электродвигателя;
указательная лампа вспомогательного
электродвигателя на накопление
указательная лампа вспомогательного
энергетики
электродвигателя на неполадку
указательная лампа вспомогательного
указательная лампа вспомогательного электродвигателя на
электродвигателя на включение
выключение
переключатель MT выхода вспомогательного
электродвигателя
Схема 3-1 Компоновка шкафа PB1
вольтметр выхода
вспомогательного
электродвигателя
вольтметр выхода
трансформатора 1250KVA
переключатель коммутации
напряжения вспомогательного
электродвигателя
переключатель коммутации напряжения
трансформатора 1250KVA
амперметр ввода электропитания
380V
указательная лампа трансформатора
1250KVA на неполадку
указательная лампа
трансформатора 1250KVA на
накопление энергетики
указательная лампа
указательная лампа трансформатора
трансформатора 1250KVA
1250KVA на выключение
на включение
Схема 3-2 Компоновка шкафа PB1
2£' Приборы управления и дисплей шкафа источника электропитания PB2
Шкаф источника электропитания PB2 в основном состоится из переключателя MT ввода верхнего
привода, амперметра верхнего привода, источника электропитания SITOP, трансформатора
источника электропитания управления 600V/220V AC, директивных ламп и т.д. Компоновка
панели PB2:
указательная лампа верхнего
указательная лампа верхнего
привода на включение
привода на выключение
указательная лампа верхнего привода на
указательная лампа верхнего
неполадку
привода на накопление
энергетики
Схема 3-3 Панель PB2
[амперметр электропитания верхнего привода]: для показания тока ввода электропитания
верхнего привода
Схема 3-4 Амперметр
3.2 Система MCC
Система электропитания MCC применяет приводной электродвигатель мягкого пуска SIEMENS.
Мягкий пуск уменьшает атаку к электросети во время пуска электродвигателя. Система
электропитания MCC состоится из других систем электроприёмников на скважине, разделяется
на две части: контур электропитания и контур освещения. Управление данным контуром
управления простое, но методы пуска разного оборудования не одинаковы, потому что
использованное оборудование и переключатели в шкафу разны. Данная система состоится из
шкафов мягкого пуска SS1, SS2, S3 и шкафов электропитания PS1, PS2, PS3 и PS4. ( их
конкретные места нахождения рассматривайте в компоновке кабины)
3.2.1
Обзор о системе управления мягким пуском
Система управления мягким пуском состоится из трех стартеров мягкого пуска 3RW4073-6BB44
SIEMENS и девяти электродвигателей. Данная система присоединяет микропроцессор DSP и
технику тиристора, с помощью PLC управляет пуском и движением трехфазным переменным
электрофорным.
3.2.2
Объяснения к принципу работы системы мягкого пуска
Используя функцию электронного переключателя тиристора, изменяют степень деблокировки
тиристора управления микропроцессора изменением его наконечником. Таким образом,
изменяют размер вводного напряжения электродвигателя для управления мягким пуском
электродвигателя. Когда выходное напряжение стартера мягкого пуска достигает
80%
номинального напряжения электродвигателя, стартер мягкого пуска издает команду
блокированного переключения, система управления PLC переключается в блокированное
электропитание.
Схема 3-5 Принцип работы системы мягкого пуска
3.2.3
Приборы управления и дисплей шкафа мягкого пуска
Шкаф мягкого пуска состоится из стартера мягкого пуска, программируемого контроллера S7-200
(модуль CPU 226), модуля EM277 и директивных ламп.
Указание на
указание на пуск
указание на пуск
указание на пуск
движение мягкого
контура1#
контура2#
контура3#
пуска
указание на остановку
указание на
указание на
указание на
контура1#
остановку контура
остановку
неполадку мягкого
2#
контура3#
пуска
самоконтрящаяся кнопка
самоконтрящаяся
самоконтрящаяся
контура1#
кнопка контура2#
кнопка контура3#
Схема 3-6 Компоновка шкафа мягкого пуска
Указательные лампы
[указательная лампа мягкого пуска на движение](зеленая): когда обтюратор источника
электропитания управления мягкого пуска выключится, лампа загорится;
[указательная лампа мягкого пуска на неполадку](желтая): когда стартер мягкого пуска не
работает из-за неполадки, лампа загорится;
[указательная лампа контура#1 на пуск](зеленая):
когда кнопка контура#1 вертится на автоматическую транспозицию и нажмет кнопку пуска
контура#1, лампа загорится;
когда кнопка контура#1 вертится на ручную транспозицию, лампа загорится;
[указательная лампа контура#1 на остановку](красная):
когда обтюратор контура#1 выключится, лампа загорится;
когда кнопка контура#1 вертится на транспозицию остановки, лампа загорится;
нажмет кнопку остановки контура#1, лампа загорится;
Рабочие методы директивных ламп контура#2 и контура#3 одинаковы с контуром#1.
Трехразрядная кнопка самоконтрящейся транспозиции
[трехразрядная кнопка самоконтрящейся транспозиции]: метод управления переключением
контура мягкого пуска.
3.3 Устройства электроснабжения освещения
Методы управления устройством электроснабжения освещения имеют три вида:
непосредственное управление полного давления(CB), вручную¤Dостановка¤Dавтоматичес(HOA)
и трехпроводное дистанционное управление(3WRC). Шкаф электроснабжения применяет
стандартную цепь для электроснабжения, имеет функции защиты от перегрузки по току и
короткого замыкания.
1) Непосредственное управление полного давления(CB)
2) Вручную¤
остановка¤Dавтоматически(HOA)
Метод управления
«вручную ¤Dостановка ¤Dавтоматически(HOA)
» применяет управление
трехразрядной самоконтрящейся кнопки. Когда кнопка вертится на автоматическую
транспозицию, PLC управляет контактором динамического контура путем управления движением
реле по обстановкам работы на стройплощадке, таким образом осуществляется пуск или
остановка электродвигателя. Когда кнопка вертится на ручную транспозицию, вспомогательные
контакты за кнопкой непосредственно управляет контактором динамического контура, снабжает
электричество для всего оборудования. Когда кнопка вертится на транспозицию остановки,
электродвигатель останавливается.
3) Дистанционное управление(3WRC)
Трехпроводное дистанционное управление действует на основе управления HOA, добавлять
дополнительный метод управления около оборудования, так осуществляются трехпроводное
управление: автоматическое, ручное управление и управление на стройплощадке.
Устройства электроснабжения освещения снабжает освещение, они отдельно устанавливаются в
четырех шкафах. Нельзя выполнять управления на панелях шкафовPS1, PS2 и PS3, они все
применяет ручные воздушные обтюраторы; большинство электродвигателей в шкафуPS4
применяет метод управления HOA, поэтому могут выполнять управление на его панели.
Таблица 3-1 Устройства электроснабжения в шкафу электроснабжения
тип
Выборка бирки
Размер бирки
Замечание
число
Индексация
PS1
Электроснабжение 1#
1
Запчасти 1
CB
1
-Q102
200A
Электроснабжение
Электроснабжение 2#
2
CB
1
-Q104
емкости вибросита
200A
Электроснабжение 3#
3
Запчасти 2
CB
1
-Q106
200A
Электроснабжение
Электроснабжение 4#
4
CB
1
-Q108
переходной емкости
200A
Электроснабжение 5#
5
Электроснабжение ФСУ
CB
1
-Q110
200A
Электроснабжение
Электроснабжение 1#
8
центробежных
CB
1
-Q202
150A
насосов1#
Электроснабжение
Электроснабжение 2#
9
центробежных
CB
1
-Q204
150A
насосов2#
Электроснабжение
Электроснабжение 3#
10
CB
1
-Q206
правой бытовки
150A
Электроснабжение
Электроснабжение 4#
8
CB
1
-Q208
ёмкости для чистой воды
150A
Электроснабжение
Электроснабжение 5#
10
CB
1
-Q210
гидравлической станции
150A
Электроснабжение
Электроснабжение 1#
11
CB
1
-Q302
емкости для масла
60A
Электроснабжение 2#
12
Запчасти 6
CB
1
-Q304
60A
Электроснабжение 3#
13
Запчасти 7
CB
1
-Q306
60A
Электроснабжение
Электроснабжение1#
14
CB
1
-Q402
кабины геолога
100A
Электроснабжение 2#
15
Запчасти 4
CB
1
-Q404
100A
Электроснабжение3#
16
Запчасти 5
CB
1
-Q406
100A
Электроснабжение
Электроснабжение 4#
17
CB
1
-Q408
шнека
100A
PS2
Электроснабжение
Электроснабжение 6#
18
емкостей для бурового
CB
1
-Q102
200A
раствора 1#,2#
Электроснабжение
Электроснабжение 7#
19
емкостей для бурового
CB
1
-Q104
200A
раствора 3#,4#
Электроснабжение
Электроснабжение 8#
20
емкости для бурового
CB
1
-Q106
200A
раствора
Электроснабжение 9#
Электроснабжение
21
CB
1
-Q108
емкости для воды
200A
Электроснабжение
Электроснабжение 10#
22
CB
1
-Q202
котельной
200A
Электроснабжение
Электроснабжение 11#
23
CB
1
-Q204
левой бытовки
150A
Электроснабжение
Электроснабжение 12#
24
резервных емкостей 1#,
CB
1
-Q206
150A
2#
Электроснабжение
Электроснабжение 13#
25
резервных емкостей 3#,
CB
1
-Q208
150A
4#
Электроснабжение
Электроснабжение 6#
26
кабины контроля
CB
1
-Q302
150A
скважины
Электроснабжение 7#
27
Запчасти 3
CB
1
-Q304
150A
Вентилятор и контроль
Электроснабжение 9#
28
температуры
CB
1
-Q402
25A
трансформатора 1#
Вентилятор и контроль
Электроснабжение 10#
29
температуры
CB
1
-Q404
25A
трансформатора 2#
Вентилятор и контроль
Электроснабжение 11#
30
температуры
CB
1
-Q406
25A
трансформатора 3#
PS3
Освещение буровой
Электроснабжение 1#
31
CB
1
-Q102
установки
63A
Освещение систем
Электроснабжение 4#
32
очистки бурового
CB
1
-Q104
63A
раствора 1#
Освещение систем
Электроснабжение 5#
33
очистки бурового
CB
1
-Q106
63A
раствора 2#
Освещение систем
Электроснабжение 6#
34
очистки бурового
CB
1
-Q108
63A
раствора 3#
Освещение систем
Электроснабжение 7#
35
очистки бурового
CB
1
-Q110
63A
раствора 4#
Прожекторное
Электроснабжение 8#
36
CB
1
-Q112
освещение 1#
63A
Электроснабжение 9#
Прожекторное
37
CB
1
-Q114
освещение 2#
63A
Прожекторное
Электроснабжение 10#
38
CB
1
-Q116
освещение 3#
63A
Генеральный источник
Электроснабжение 4#
39
электропитания кабины
CB
1
-Q202
25A
VFD
Аварийный источник
Электроснабжение 5#
40
электропитания кабины
CB
1
-Q204
25A
VFD
Освещение в шкафу
Электроснабжение 6#
41
CB
1
-Q206
кабины VFD
25A
Электроснабжение
Электроснабжение 1#
42
CB
1
-Q302
жилого городка
400A
Электроснабжение 7#
Электроснабжение
43
CB
1
-Q304
кабины бурильщика
100A
Безопасный источник
Электроснабжение 8#
44
CB
1
-Q306
электроснабжения 24V
25A
Электроснабжения
Электроснабжение 11#
45
CB
1
-Q402
кондиционера 1#
63A
Электроснабжение
теплового
Электроснабжение 12#
46
CB
1
-Q404
вспомогательного
63A
насоса кондиционера 1#
Электроснабжение 13#
Электроснабжения
47
CB
1
-Q406
кондиционера 2#
63A
Электроснабжение
теплового
Электроснабжение 14#
48
CB
1
-Q408
вспомогательного
63A
насоса кондиционера 2#
PS4
Вентилятор основного
49
электродвигателя
HOA
1
-Q102
ворота A
Вентилятор основного
50
электродвигателя
HOA
1
-Q106
ворота B
Смазочный насос ворота
51
HOA
1
-Q110
A
Смазочный насос ворота
52
HOA
1
-Q114
B
Вентилятор основного
53
HOA
1
-Q402
двигателя ворота
Вентилятор
54
HOA
1
-Q702
электродвигателя
насоса бурового
раствора 1#
Вентилятор
электродвигателя
55
HOA
1
-Q710
насоса бурового
раствора 2#
Смазочный насос
56
HOA
1
-Q1002
бурового насоса1#
Смазочный насос
57
HOA
1
-Q1006
бурового насоса2#
Распылительный насос
58
HOA
1
-Q1302
бурового насоса 1#
Распылительный насос
59
HOA
1
-Q1306
бурового насоса 2#
Вентилятор
60
застопоренного
HOA
1
-Q1602
сопротивления 1#
Вентилятор
61
застопоренного
HOA
1
-Q1606
сопротивления 2
62
Подпиточный насос
HOA
1
-Q1610
Резервный подпиточный
63
HOA
1
-Q1614
насос
Обогреватель основного
64
CB
1
-Q2202
двигателя лебедки A
Обогреватель основного
65
CB
1
-Q2204
двигателя лебедки B
Обогреватель основного
66
двигателя поворотного
CB
1
-Q2206
стола
Обогреватель основного
67
двигателя насоса
CB
1
-Q2208
бурового раствора 1#
Обогреватель основного
68
двигателя насоса
CB
1
-Q2210
бурового раствора 2#
Источник
69
электропитания
CB
1
-Q2712
управления 220V
Электроснабжение 5#
Электроснабжение
70
CB
1
-Q2802
компрессоров1#
100A
Электроснабжение
71
Электроснабжение 6#
CB
1
-Q2804
компрессоров2#
100A
Электроснабжение 7#
Освещение
72
CB
1
-Q2902
компрессорной
20A
4) Компоновка панели шкафа электроснабжения PS4:
Схема 3-7 Компоновка панели шкафа PS4
4 Приводная система
4.1 Выпрямительный шкаф и система преобразования частоты переменного
тока
4.1.1
Выпрямительный шкаф
Система разделяется на
2 выпрямительного шкафа, в каждом выпрямительном шкафе
установлен воздушный выключатель, эти два выпрямительных шкафа приводят
5
контравариантных шкафов: лебедку А, лебедку В, поворотный стол, насос бурового раствора №1,
насос бурового раствора
№2. Запуск выпрямительной установке выполняется через
операционные кнопки на панели выпрямительного шкафа.
4.1.2
Операционная панель выпрямительного шкафа
Линейный
Линейный
вольтметр
амперметр
Указательная
Указательная
лампа
лампа
движения
неполадки
Кнопка для выбора
Кнопка
линейного
Одиночное
сбросаКно
напряжения
движение
пка
локомотива
резервом
Парное
Кнопка
Кнопка
движение
локомотива
одиночного/пар
местного/дистанц
ного движения
ионного
резервом
управления
Схема 4-1 Компоновка выпрямительного шкафа
содержание .. 1 2 ..
///////////////////////////////////////
